Самодельные часы,разные

[Борисович]

Продолжаем.
Часы на ТТЛ.
Сделал монтаж.Включил.Работает.Потребление около 8 VA.Нормально.
Закрыл.

Третьи часы сделаны.
С кусочком интерьера.

Следующие часы на ЭЛИ.И попутно мелкие подарочные.

Часы на ЭЛИ надо будет попытаться запихать в половинку от трубы.Ну и заодно универсальный грунт,на этой трубе опробовать.Просто краска держится на такой трубе слабовато

[гу-50]

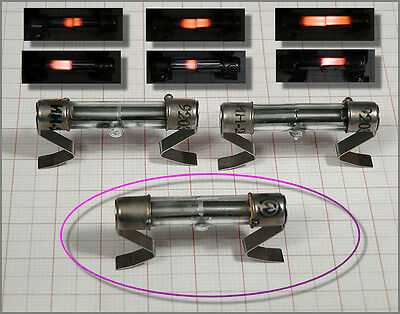

Скажите Борисович круто и занимательно у вас все получается а на ИН-24 !!!Слабо.
Таких ещё не видел

[Vygandas]

Просто краска держится на такой трубе слабовато

Это труба канализации с подобранным составом пластика чтоб плохо все задерживалось, потому так и не липнет краска, пришлось самому столкнутся. Хуже только чистый полиэтилен фторопласт.

[Борисович]

Продолжаем.

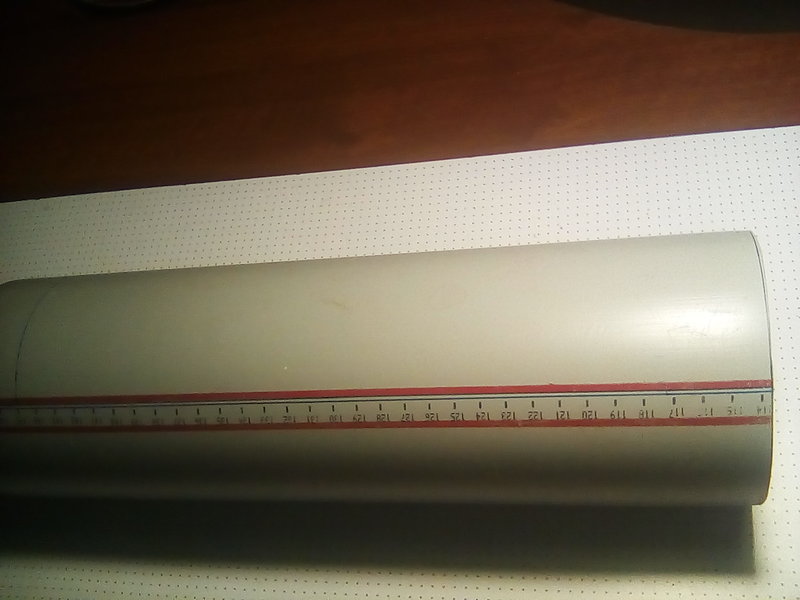

Разметил трубу.
Из акрила , от древнего LED TV, разметил,вырезал и подогнал заглушки к трубе. Как бы для двух корпусов.Круглую подогнать довольно легко,а вот полукруглую , нормально, это маловероятно.
Возможно когда нибудь и соберусь сделать вторые часы на ЭЛИ.На тех,что на картинке внизу.

Как раз для них корпус и будет.
Как то уже делал два корпуса из одной трубы.

Получилось нормально.Но там труба была полистироловая.С ней проще было.

Vygandas, Ставил опыты по приклеиванию чего либо к этой трубе.
К гладкой поверхности клеится не прочно. Но если поверхность зашкурить,то супер-клей , в смысле циакриновый, уже держит приемлемо. Клей - расплав тоже. Так что буду пытаться вклеить заглушки.Возможно так и с грунтовкой получится.

гу-50,
Что то никак не въеду.А как эти ИН-24 к часам то приделать?


А как ими цифры то изобразить? Предложите

[Alexmax]

А как ими цифры то изобразить?

Дык римские же. )))

[гу-50]

я не про римские .
Вообще то я про панно из этих сделать и одна лампа как одно знакоместо .
На неонках же делают-точках а тут еще необычнее такие продлговатые точки вот как на ЭМИ правда так как у них довольно массивные цоколя и из них надо делать довольно масивное панно чтоб в глаза не бросалось или как то прятать

[Alexmax]

Вообще то я про панно из этих сделать и одна лампа как одно знакоместо .

Одна - две лампы - один сегмент семисегментного индикатора.

[Борисович]

гу-50,
А у Вас что,этих ИН-24,есть куча бесхозных в наличии?
У меня допустим нет ни одной

[гу-50]

Куча есть мне бы вас ещё )))
Кстати Ин-24 чтоб полностью горели надо переменкой питать.через симисторы что ли.

[Борисович]

гу-50,
Так со схемой и управлением как раз никаких проблем то и нет.
Вот схема от часов которые выше.Которые на ЭЛИ.Там питание индикаторов 220в 400 Гц.
А это их плата работает.

Управление на оптронах AQW-214EH.
Для ИН-24 они тоже подойдут.
Стоят недорого,если 50 штук заказывать.

Другое дело.Возможно ли на ИН-24 получить более менее нормальные цифры?
Так что полагаю,что надо сначала попробовать цифры построить.Взять картонку расположить ИН-24 каким либо образом.Они как раз с выводами,которые через проколотые отверстия на обратную сторону вывести и подключить.Потом включать и смотреть,что получится.Если получается цифры более- менее приемлемые,то и о схеме уже можно будет размышлять.
С круглыми индикаторами так и делал.Получилось вот так.


И вот так.

А вот на продолговатых индикаторах, как ИН-24 не пробовал.
Если Вам интересно,то попробуйте.Если цифры получатся,то можно будет дальше про часы на ИН-24 думать

[Борисович]

Человек строит часы на лампах.Причём советских и прямо сейчас

[Mika]

Вот это реально круто, разработать и построить часы на лампах!

[Борисович]

Продолжаем.
Разрезаем трубу,заглушки тоже.
Вставляем заглушки. И получается что то похожее на падушку.Труба то пружинит.

Ну что ж. Размечаем и вырезаем окно под индикатор.Примерно подгоняем.Подходит.
Собирался это сделать после вклейки заглушек.

Как и ожидал,после вырезки окна труба выровнялась.Но будет несколько сложнее разметить отверстия для крепления платы.
А вот теперь уже вклеиваем заглушки.

Завтра будет видно,насколько хорошо приклеилось,супер-клеем.

[Shuare]

Продолжаем....
Завтра будет видно, насколько хорошо приклеилось, супер-клеем.

Я бы на всякий случай по краям или саморезы поставил, или мелкие гвоздики вплавил. (был печальный опыт)

[Борисович]

саморезы поставил

Так и собираюсь сделать.

А человек,который часы на лампах строит.Он дома разную древнюю электронику строит,а в гараже.....


Весьма занятный у него канал

[Борисович]

Повесили сделанные часы на постоянное место.
Теперь стало вот так

[vladnik]

Повесили сделанные часы на постоянное место.

Хороши. На ЭЛИ особо красиво смотрятся.
Только теперь при отключении электричества замучишься все часы устанавливать вновь.
А почему все чёрные, я бы разнообразил. Под дерево, например, можно сделать.

[владлен]

Теперь стало вот так

нормально.
Провода можно было стилизовать под ветви дерева, если не удается скрыть.

[Shuare]

Повесили сделанные часы на постоянное место.
Теперь стало вот так

Осталось самое сложное - синхронизировать все часы

[Борисович]

На ЭЛИ особо красиво смотрятся

А на ЭЛИ пока там нет.Они как раз в стадии изготовления корпуса.

Продолжение.
Обработал боковины корпуса часов на ЭЛИ.
Всё получилось.Приклееное не развалилось.

отключении электричества замучишься все

А там только у одних часов резервного питания нет,у всех остальных есть.Электричество иногда отключают ненадолго.Проблем не было.

Под дерево, например, можно сделать.

А вот из дерева или "под дерево" как то не нравится от слова совсем.

Провода можно было стилизовать под ветви дерева,

Круто придумали.Можно ещё на провода листочки прицепить.
Угадайте,где их можно взять?

самое сложное -синхронизировать все часы

А это не сильно сложно.Китайский модуль GPS и сброс раз в сутки в 00-00.
В Радиокоте у пары человек так сделано.
Но здесь ретросхемотехника и ретродетали.Раз в полгода можно и вручную скорректировать,но как то лень бывает.Некоторые часы уже наверное пару лет без коррекции

[Shuare]

Раз в полгода можно и вручную скорректировать, но как то лень бывает. Некоторые часы уже наверное пару лет без коррекции

Я просто к тому, что не "по-феншую" рядом висящие часы с разными показаниями
(я тоже настроил дома часы так, что раз в пол года корректирую, обычно после жаркого лета актуально)

[vladnik]

А на ЭЛИ пока там нет.Они как раз в стадии изготовления корпуса.

А я решил что верхние, зелёные, большие - это на ЭЛИ.
ВЛИ значит такие? Тоже неплохо.

А это не сильно сложно.Китайский модуль GPS и сброс раз в сутки в 00-00.

У меня была схема сброса по шестому сигналу точного времени "Маяка".

[Борисович]

ВЛИ значит такие?

Это часы на индикаторах ИЛЦ1-1/7.Высота цифры - 75 мм.

[владлен]

Раз в полгода можно и вручную скорректировать, но как то лень бывает. Некоторые часы уже наверное пару лет без коррекции

Я просто к тому, что не "по-феншую" рядом висящие часы с разными показаниями

можно развесить часы на фоне карты Мира (фотообои) - будут показывать поясное время в разных городах и странах. Ну или карты России - целых 11 часовых поясов!
Одинаковое время на всех и вправду не очень интересно

[Борисович]

фоне карты Мира

Как то это всё обыденно.
владлен, а вот например цифровые часы с римскими цифрами - это круто или как ?

листочки прицепить.
Угадайте,где их можно взять?

Что,не угадали?

[Борисович]

Продолжение.
Отрезал и подогнал основание.
Полушаманскими способами разметил отверстия для крепления платы.Просверлил,нарезал резьбу. Примерил плату.Отверстия подошли.

Основание получилось пока такое.

Примерил крышку.Подходит.

Вклеил боковины в окно для индикатора.

Опробовал грунтовку: на зашкуреной трубе и на оцинковке.

На трубе держится очень хорошо.
А вот на оцинковке весьма средне.Придётся всё же крышку и дно игрушечного осциллографа отдирать от цинка.А весьма не хотелось

[kuzmin]

Не надо ничего отбирать, просушить при температуре более ста градусов.
Ставьте пробел после запятой и точки.

[Борисович]

Не надо ничего отбирать
Ставьте пробел после запятой и точки.

Кого и где ставить то?

А больше 100° ,полагаю для подобных красок из баллончика - перебор.Конкретно для этой.И держаться лучше на оцинковке ,она от этого не будет.
Их допустим ,чёрных в баллончике, у нас встречается до 6 разновидностей , обычно 3. И все разные.
Давненько уже вот такую выбрал.
С такой опыты и делаю

[Tronix]

Бывает в таких же балончиках черная "печная" или "для печей" краска - заявляют до 800C. В принципе, я брызгал один раз такой на выхлопной коллектор девятки - ну, такое конечно... Как бы это сказать, не рыба ни мясо короче. Вроде и не слазит и не корежится, но и выглядит как гавно. Что ржавый коллектор, что покрашенный этой краской - примерно одинакого страшно смотрится. Поэтому рекомендовать не возьмусь. Но сам факт существования такой высокотемпературной краски в балончике - заявляю.

[Борисович]

Продолжение.
Установил на основание детали.
Тут получилось,что внутреннее пространство почти полностью занято.
Обработал боковины окна индикаторов.
Приклееное не отвалилось.

Сделал вырез под провод питания.Сделал отверстия для крепления крышки и доступа к кнопками управления.Полностью собрал.Нормально.

балончиках черная "печная" или "для печей" краска

Про такую слышал.
Так что,краска в баллончиках ,чёрная, бывает ну весьма разнообразная.

[pkuz]

Она конечно может и 800град держать,но скорее всего будет матовая,низкотемпературная тоже ничего,держится(красил казахстан,трансы).Из них больше всего понравились молотковые серебро и золото,но проблема они эмали на масляной основе.
Брал лак для печей или печной(с добавлением пудры),температуру держит,но покрытие непрочное. До сих пор в поиске,все больше останавливаюсь на авто химии,держится хорошо,лакируется на ура.

[Mika]

Преобразователь 400 Гц не пищит?

[Борисович]

понравились молотковые серебро и золото,

Ну молотковые эмали - это было весьма круто. Минус - требовали горячей сушки.
Но были очень прочные и долговечные.
Пример: покрашено было более 40 лет назад,зелёной молотковой эмалью.Сохранилось очень хорошо.


400 гц, ушами не слышно.
А с чего он пищать то,будет ?

[vzm2]

покрашено было более 40 лет назад

Вот и мои часики 35 лет назад покрашены молотковой краской, только уголки поодбивались (корпус из стеклотекстолита спаян)

[Борисович]

мои часики 35 лет назад покрашены молотковой краской,

Крутые у Вас часы. На ИВ-12 с панельками? Или на ИВ-11?
И цвет весьма занятный.
У меня тогда была молотковая эмаль зелёная и серебристая.
Такими цветами и различные промприборы тогда были обычно покрашены.Ещё встречал покрашеное жёлтой.
А вот такого цвета как у Вас не встречал

[Vygandas]

На ИВ-12 с панельками? Или на ИВ-11?

На ИВ-11 , явно точка видна

[Борисович]

явно точка видна

Точно. Слона то,не приметил.
А ИВ-12 под 10-ти штырьковую панельку - занятный индикатор.
Но,такой только один в наличии

[Vygandas]

А ИВ-12 под 10-ти штырьковую панельку - занятный индикатор.

Нормальных панелек под них достать проблема , вспоминается порнуха с 6Р4П , где приходилось извращения лепить до последнего, вот из-за такова чуда :

https://www.evita.lt/image/cache/data/p ... 28x228.jpg

У меня самоделок на ИВ-12 нету, только пару заводских Электроник, да на ИВ-11 керамическая сова и лабораторный занятный спец таймер.

[torneb]

покрашено было более 40 лет назад

Вот и мои часики 35 лет назад покрашены молотковой краской, только уголки поодбивались (корпус из стеклотекстолита спаян)

и до сих пор лампы живые?У них же вроде ресурс 5000 часов

[Борисович]

У них же вроде ресурс 5000 часов

По справочнику - да.Ресурс примерно такой указан.
Но в реалиях, у единичных ВЛИ при статической индикации ресурс значительно больше.
У меня есть часы сделанные году в 83-84.
И работающие с тех времён почти не выключаясь.
И светят вполне нормально

[vzm2]

и до сих пор лампы живые?

Да, работают не выключаясь все время. Я им регулятор яркости сделал и выставил не по максимуму.

[Борисович]

Продолжение.
Сделал проводный монтаж.Включил.Работает.
Частота работы индикаторов.

Примерил крышку.

Загрунтовал крышку

[Борисович]

Так как грунтовке дня два на полную просушку.
То,делаем корпус для мелких часов.
Определяем общие размеры корпуса и точные основания.Размечаем,вырезаем основание.Крепим плату.
Определяем точные размеры передней панели.Размечаем,вырезаем.Делаем пазы для окна.Прозрачного оргстекла мало,так что только на переднюю панель с окном,через которые на индикаторы смотрят.Составляем из железок с вывереными углами на основании от древнего утюга импровизушную оснастку для приклеивания передней панели вровень с основанием и под прямым углом к нему.

И приклеиваем переднюю панель

[Борисович]

Продолжение.
На плоскости камня подправляем плоскость.
Составляет другую импровизушную оснастку.И приклеваем боковину.

Потом третью.И приклеиваем другую боковину

[Wladimir_TS]

Стачивать оргстекло на камне точильном, а камень не жалко ?

Я для такого пользую наждачку, лежащую на листе толстого стекла.

[Борисович]

Стачивать оргстекло на камне точильном, а камень не жалко ?

Странное утверждение.
А что ему сделается - он каменный.
Камень, который для точила имет весьма правильную геометрию и плоскость при такой обработке получается плоская.При условии,что камень по размерам больше ,чем деталь.
А наждачки на стекле - не серьёзно.

Возможно буду делать картинки изготовления и показывать

Было-бы интересно, а то корпуса у меня - вечно проблема из проблем.

Wladimir_TS,
Вота смотрите и удивляйтесь.
Изготовление корпусов БЕЗ : ЧПУ,лазеров,3D - принтеров и т.п.
Напильником и молотком.

Кстати. Посмотрел ещё видео человека который часы на лампах собирает.
На видео макет лампового счётчика с ламповым дешифратором.

Вот это супер- крутой макет.
Макеты Борисовича
По сравнению с этим - отдыхают

[Mika]

[Борисович]

[Борисович]

[Борисович]

Продолжение.
Подправил плоскость.

Сделал отверстия для доступа к кнопками.Здесь под ручку - общедоступный предмет.
Приклеил ножки.

А это керн для пластика.Удобная штука.

Составил следующую оснастку и приклеил крышку.

Подправил под плоскость торцы корпуса
