Юный техник писал(а): ↑

15 дек 2023, 21:39

В Центральном музее связи им. Попова есть (или был) такой громкоговоритель...

Этот?

Да. Возможно это что-то другое - в Госкаталоге этого экспоната не нашёл. Но я всегда считал, что это именно он...

Но, Ваш красивее...

У меня откуда-то другое фото:

Похоже СГ-1 предшественник Сибири.

Александр Хрисанов писал(а): ↑

16 дек 2023, 22:31

Похоже СГ-1 предшественник Сибири.

Габаритные размеры такие же. Уже третий внешний вид. На схеме регулятор громкости внутри рупора, а на картинке, так же как и в музее Попова, ручка регулятора вынесена на лицевую панель, что более правильно для настольного варианта. Но название "Сибирь" есть только у одного из трёх.

Круто!
Производство реплик ставим на поток!

Ирина писал(а): ↑

16 дек 2023, 23:10

Круто!
Производство реплик ставим на поток!

Ни в коем случае - это же искусство...

А, нашёлся в Госкаталоге. Плохо искал...:

https://goskatalog.ru/portal/#/collections?id=11223574

И ещё один:
https://goskatalog.ru/portal/#/collections?id=34046839

Юный техник писал(а): ↑

16 дек 2023, 23:35

Ни в коем случае - это же искусство...

Боженька велел делиться.

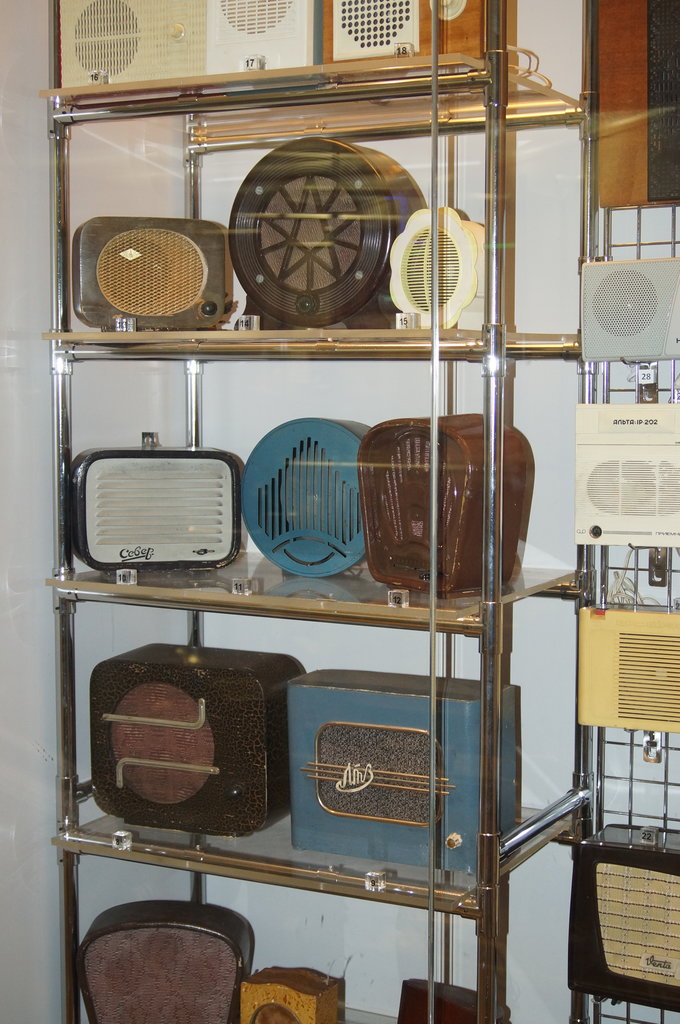

Был сегодня в Музее Связи.
Этот СГ-1 до сих про у их как не опознанный.

Александр Хрисанов писал(а): ↑

19 дек 2023, 22:31

Был сегодня в Музее Связи.
Этот СГ-1 до сих про у их как не опознанный.

Корпуса всё таки разные, у Дольника в МБР и в музее Связи. Может быть действительно разные заводы выпускали. К тому же в МБР на корпусе есть название "Сибирь", его проще опознать, а в музее нет никаких обозначений.

Александр Хрисанов писал(а): ↑

16 дек 2023, 22:31

Похоже СГ-1 предшественник Сибири.

Для информации. Датировка о первых томских громкоговорителях.

Информация о разработке появилась в газете 24 октября 1948 года. До этого на заводе делали только "Рекорд".
Сообщение о выпуске пробной партии настольной сборки 6 апреля 1949 года.
Конвейер был запущен в декабре 49-го.

loht, спасибо за информацию.

пожалуйста!
вот картинка без названия " Сибирь " на корпусе

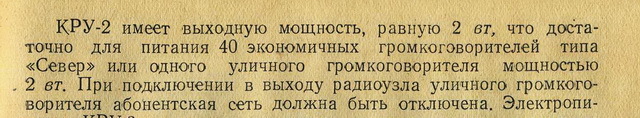

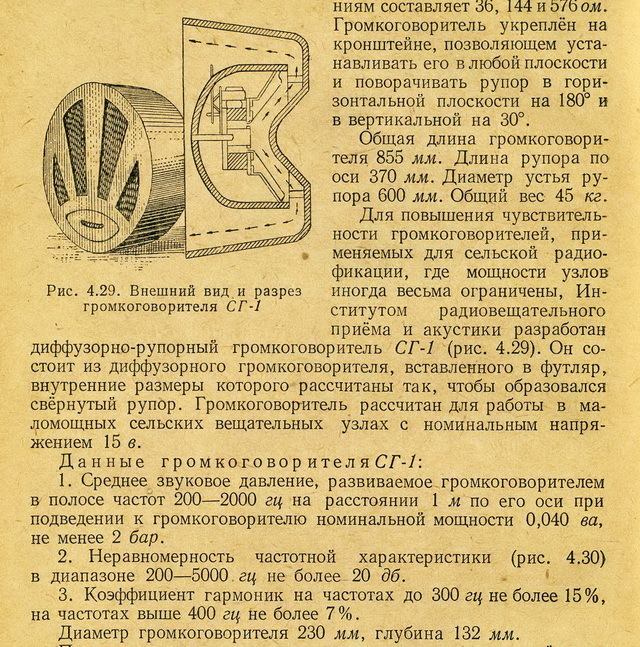

В "Пособии для колхозного радиста" от 1954 года написано так.
Увы, фотографии "Севера" там нет.

а в журнале РАДИО 1950 № 6 вот так



подозреваю, что в 54-м году СГ-1 уже не выпускали

Книга сдана в набор в августе 1953-го.
Но мне почему-то кажется, что СГ-1 выпускали не долго.
Рупорные громкоговорители действительно имеют высокий КПД, но качество звука у них очень плохое.

к сожалению, как только началась корейская война,так в областных газетах была введена цензура.
и о том, что делали на номерных заводах несколько лет вообще ничего не писали.
писали только о заводах местной промышленности и артелях.
последняя заметка того времени про томский завод была в конце марта 1950 года

Впервые в жизни встретилась упаковка от регулятора громкости для абонентского громкоговорителя.
В коробочке хранились "пуговицы польтовые", поэтому наверное и сохранилась.

Артель "Электроарматура", до 1952 года, когда Лиговская улица была переименована в Сталинградский проспект.

Всем доброго времени суток! Спас я как-то от забвения любопытный экземпляр. Похоже, полукустарщина, вояки для себя делали. Но сработано на славу, исполнение противоосколочное Жаль, что поцыэнт пережил колхозный ремонт, возможно, не один и лишился некоторых элементов. В частности, потенциометр явно не родной, скверная пайка и длинная ось, да и номинал не тот, что на схеме. Главное -- утеряна родная ручка. В инете упоминаний на такой тип я не нашёл, а хотелось бы знать, что там стояли изначально в плане ручки и шнура, который тоже вряд ли родной.

Сзади:

Любопытная табличка на задней стенке:

Как будто там спрятана Главная Военная Тайна! Естественно, я не удержался, вскрыл. А там... стандартные кишки:

И схема:


В общем, буду признателен за любой совет, как лучше поступить с ручкой и шнуром.

ДедФеном писал(а): ↑

17 фев 2024, 09:46

Это какого года ценник?

mutabor писал(а): ↑

03 июл 2024, 23:16

Всем доброго времени суток! Спас я как-то от забвения любопытный экземпляр. Похоже, полукустарщина, вояки для себя делали. Но сработано на славу, исполнение противоосколочное Жаль, что поцыэнт пережил колхозный ремонт, возможно, не один и лишился некоторых элементов. В частности, потенциометр явно не родной, скверная пайка и длинная ось, да и номинал не тот, что на схеме. Главное -- утеряна родная ручка. В инете упоминаний на такой тип я не нашёл, а хотелось бы знать, что там стояли изначально в плане ручки и шнура, который тоже вряд ли родной.
В общем, буду признателен за любой совет, как лучше поступить с ручкой и шнуром.

viewtopic.php?p=2038344#p2038344 - немного другой тип, мощность 0,25

Но такое ощущение, что все, какие видел в сети, имели разные ручки

Спасибо! Теперь понятно, на что ориентироваться при восстановлении.

grp2, не знаю ,но судя по виду 70е-80е.

В дополнение линейки громкоговорителей ДК.
ДК-2 (2ва) .

А что, установка ограничительных сопротивлений в проводах радиосети была обязательна? В городской радиосети понятно - там ставят на отводе в квартиру. А как во всяких местных сетях оповещения и прочего?

Александр Хрисанов, А какую ткань используете? На даче валяется что то чайкоподобное, надо в порядок привести. Ориг. ткань наверняка дорога? Знаю что некоторые для АС берут крупную канву для вышивки. Натуральная, с акустически прозрачными дырками, очень дешёвая, любого цвета. Или что-то другое можно?

Уважаемый коллега, Vering,

С радиотканями к старым громкоговорителям и радиоприемникам большие проблемы. Дело не в том, что оригинальные ткани очень дороги, а в том, что их сегодня просто не производят. Т.е. их просто нет. Поэтому все мы (коллекционеры и радиолюбители) либо используем доноры, либо подбираем наиболее похожие на оригинальные ткани. Канву использовать можно, но для повышения аутентичности ее очень часто приходится красить. Лучшая канва в широком цветовом ассортименте продается в сети магазинов для творчества «Леонардо». Только имейте в виду, что канва - не идеальное решение для радиотканей из-за увеличенной редкости переплетения. Можно использовать и другие (более плотные) ткани.

С уважением, VINT

Vering писал(а): ↑

18 июл 2024, 13:34

Александр Хрисанов, А какую ткань используете? На даче валяется что то чайкоподобное, надо в порядок привести. Ориг. ткань наверняка дорога?

Оригинальных тканей в продаже нет. Их не производят и нигде не продают.

У меня есть некоторый запас тканей, которые были извлечены с найденных на помойках устройствах. Это ткани с устройств 50-60-х годов.

Когда надо заменить ткань у абонентского громкоговорителя, то эти запасы достаются и подбирается что-то похожее.

grp2 писал(а): ↑

17 июл 2024, 22:21

что, установка ограничительных сопротивлений в проводах радиосети была обязательна?

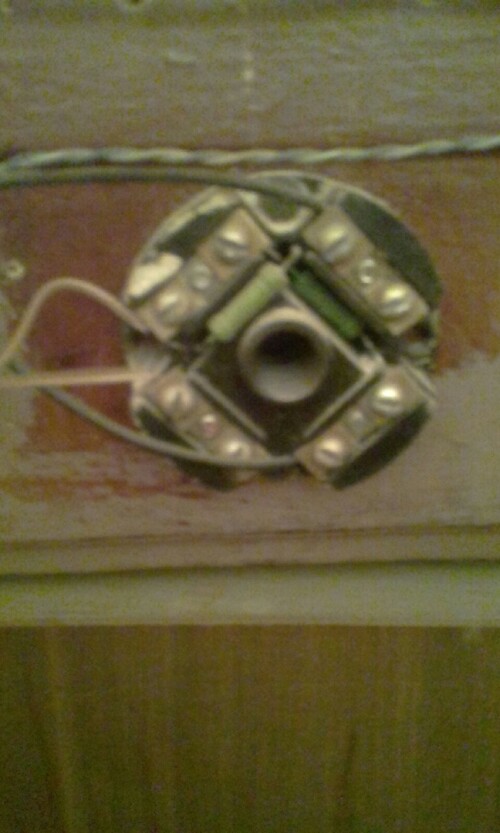

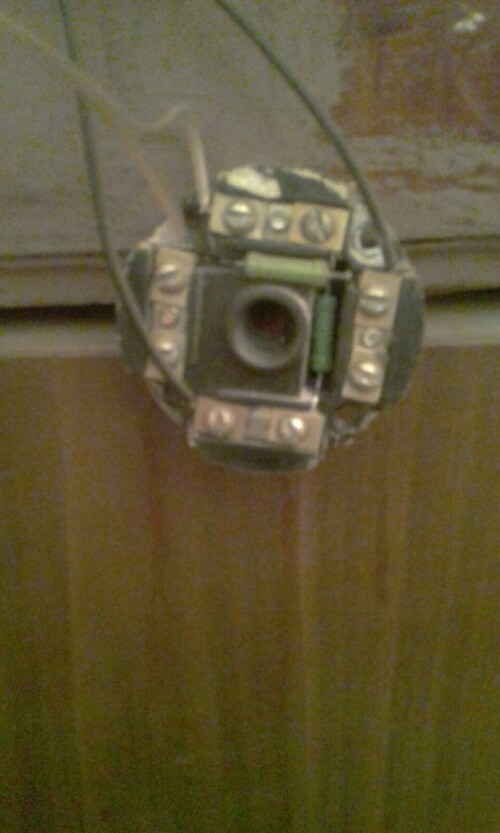

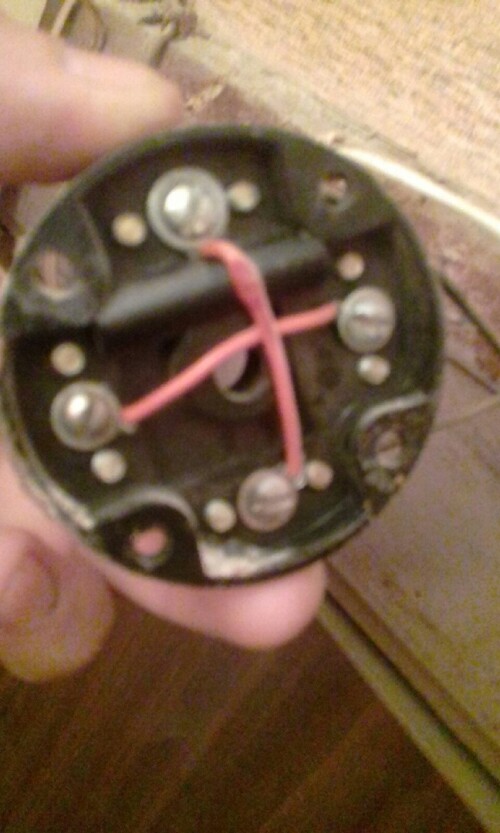

Верхний ролик разводки радиолинии по столбам был трёхручьевой. На него и ставилось ограничительное сопротивление, залитое в фарфоровую бобышку. Сам менял разводку (оцинковка погнила и порвалась) на биметалл. По столбам 4 мм, отводы 2 мм.

У нас почти нигде нет радиосети на столбах. И ограничителей, описанных Вами.
У нас по крышам домов протянута радиосеть напряжнием 240в, на чердаках установлены абонентские трансформаторы, выдающие 30в, а уже в квартирах ограничительные резисторы, в черной пластиковой коробке. У меня они закорочены - но это уже для моих личных целей.

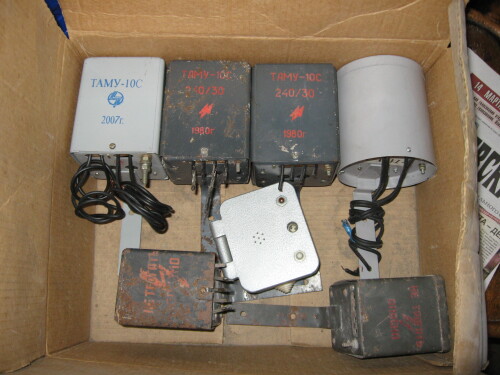

И трансформаторы с чердаков

Понятно, что в городских радиосетях - основное назначение ограничителей - это избежать замыканий или перегрузки сети при преднамеренном включении туда скажем колонки БЕЗ трансформатора.
Но в местных сетях оповещения (на предприятиях, в школах и т.д.) нужны ли эти ограничители? И почему даже производители громкоговорителей указывают, какого номинала сопротивления нужны.
Меняется ли режим работы самого громкоговорителя в зависимости от наличия или отсутствия ограничителей?

Да ничего там не меняеться , резисторы эти токоограничмвающие - если где-то замкнёт нагрузку сеть продолжит испрано работать благодаря им.

Это обычная защита от перегрузки. Были козлы, которые динамики напрямую включали, и удивлялись: "А чё тише, чем через трансформатор?". И они же потом выкусывали резисторы. А я (электромеханик-линейный монтёр) потом бегал искал этих козлов.

Была и другая движуха. В ночное время усилитель ватт на 50 выходом в провода радиосети, и гнали музыку самую низкопробную и отборный русский текст в микрофон.

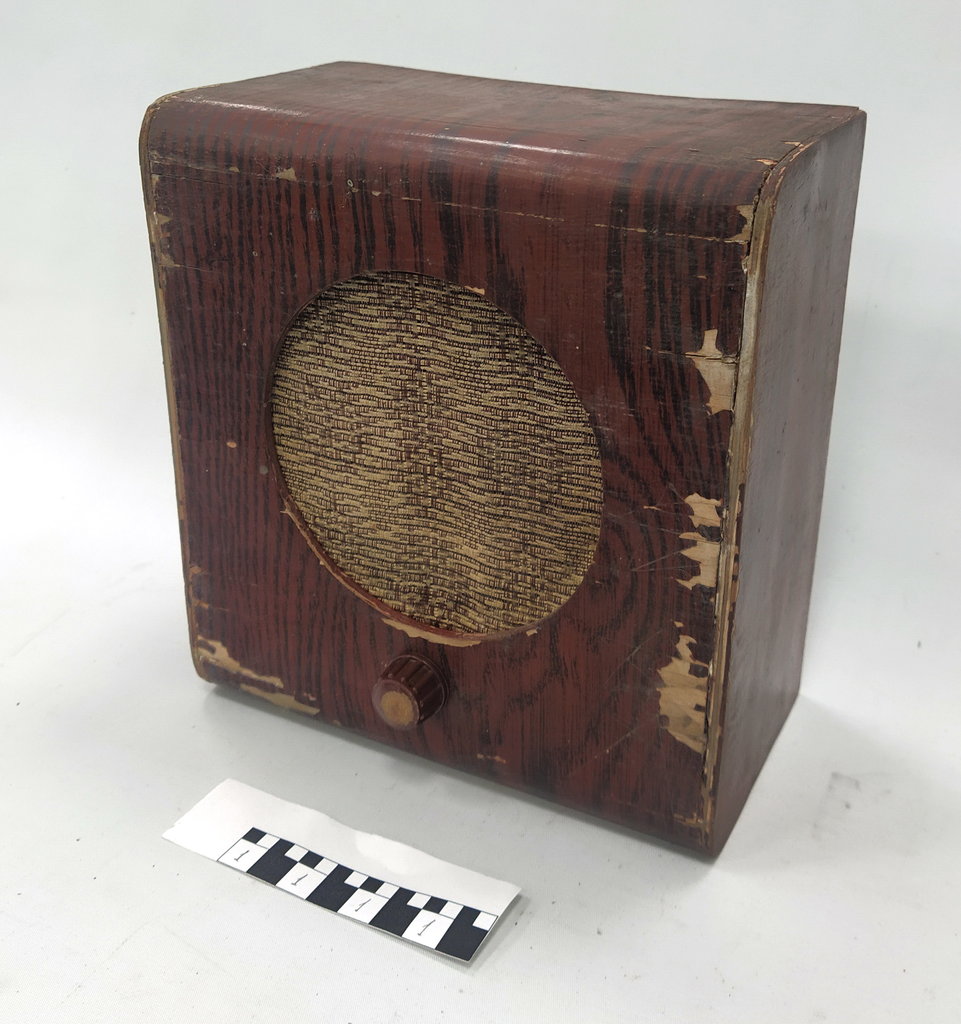

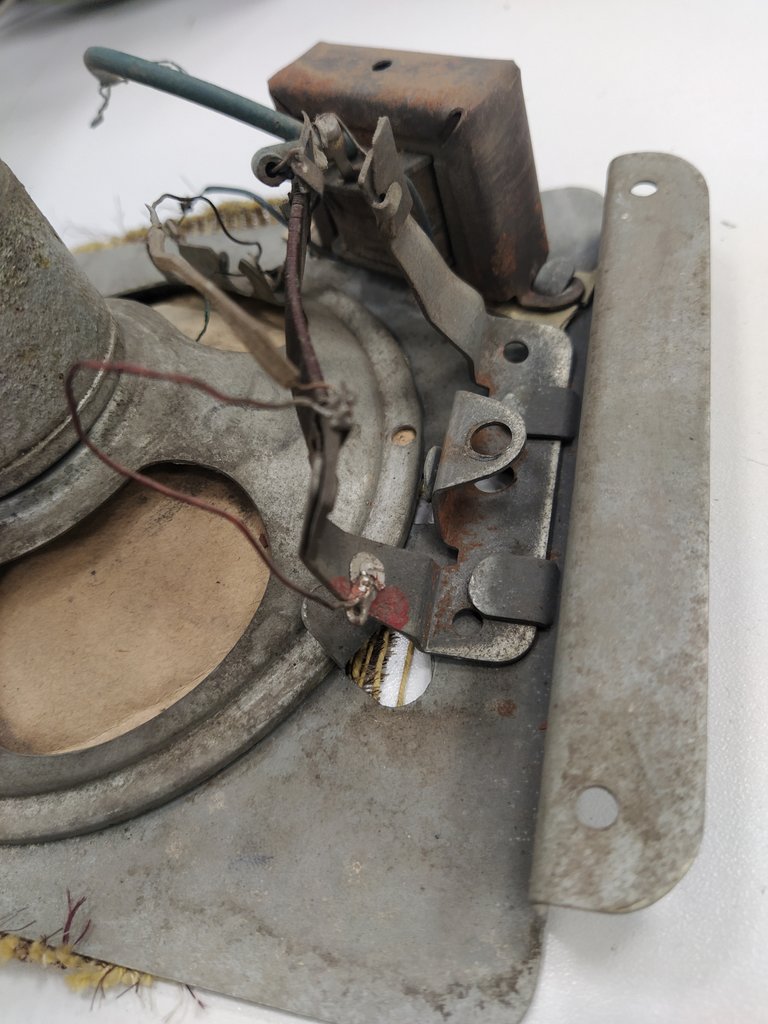

Попался такой неизвестный мне экземпляр:

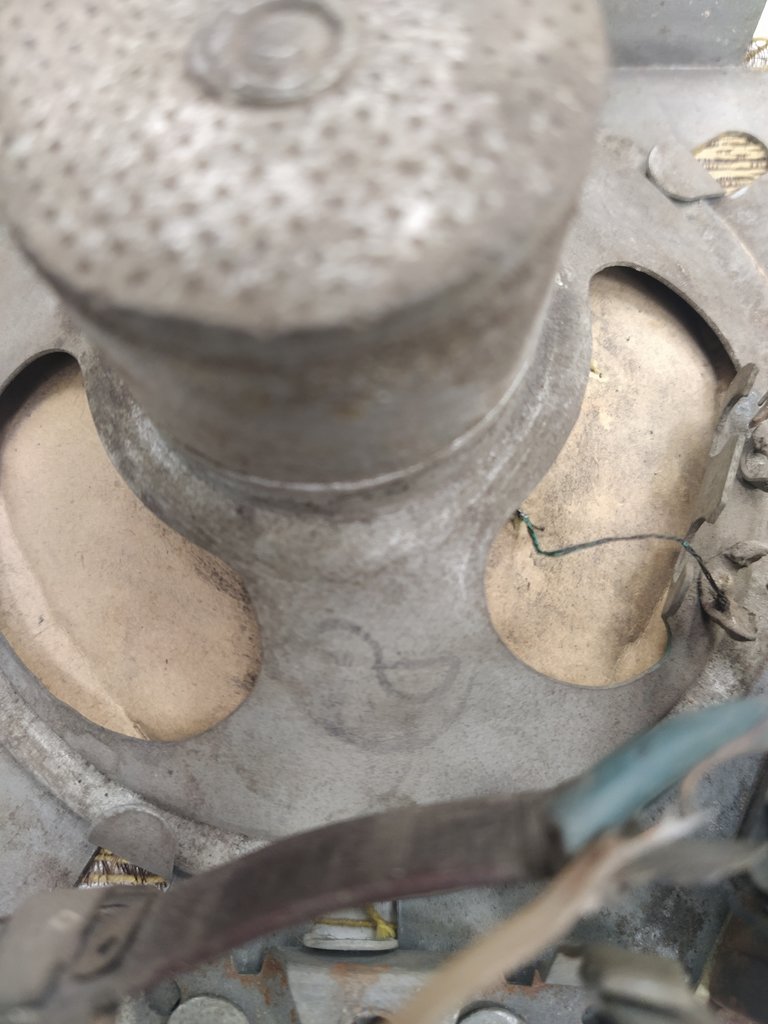

Логотип на динамике - Ижевский радиозавод. Но сам принцип построения корзины совмещённой с панелью и регулятором громкости более близок к АГ типа Север и Сибирь

grp2 писал(а): ↑

19 июл 2024, 19:52

Была и другая движуха. В ночное время усилитель ватт на 50 выходом в провода радиосети, и гнали музыку самую низкопробную и отборный русский текст в микрофон.

Я этим грешил , но днём в перерыв , а иногда и во время передач , особенно я любил ставить записи душевнобольных с пластинок из приложения к медицинской энциклопедии , а сам опускался на этаж ниже прикладывал ухо к двери соседки чтобы удостоверится что она слушает , и она таки слушала . Бабуля потом рассказывала мне что целая компания каких-то нехороших ребят забавляется исполняя нехорошие песни , в эфире. В другой раз дошло до того что один сосед услышал песню о самом себе , это так потрясло его что он был уверен что это слышала вся страна

ДедФеном писал(а): ↑

19 июл 2024, 23:43

]Я этим грешил , но днём в перерыв , а иногда и во время передач , особенно я любил ставить записи душевнобольных с пластинок из приложения к медицинской энциклопедии

Я сам этим занимался в 2005-2011г. Использовал усилитель Радиотехника-020, потом 100У-101.
Выкладывал информацию об этой деятельности на своем сайте - https://www.spv4-spb.narod.ru/index13.htm
И еще в 2006г. нашел сайт по всей радиопиратской движухе в России - http://radiopirat.info/, и ихний форум - https://radiopirat.borda.ru/.
Хоть сейчас нет возможности "выходить в эфир", на том форуме я регулярно что-либо выкладываю.

Где найти записи душевнобольных?

grp2 писал(а): ↑

28 июл 2024, 09:53

Где найти записи душевнобольных?

Простите пожалуйста , был сильно занят. Где скачать не знаю , помню что где-то можно было.Если хотите могу вам на почту скинуть.

ДедФеном писал(а): ↑

11 авг 2024, 03:17

Простите пожалуйста , был сильно занят. Где скачать не знаю , помню что где-то можно было.Если хотите могу вам на почту скинуть.

Если есть возможность, скиньте пожалуйста. edu-4@yandex.ru

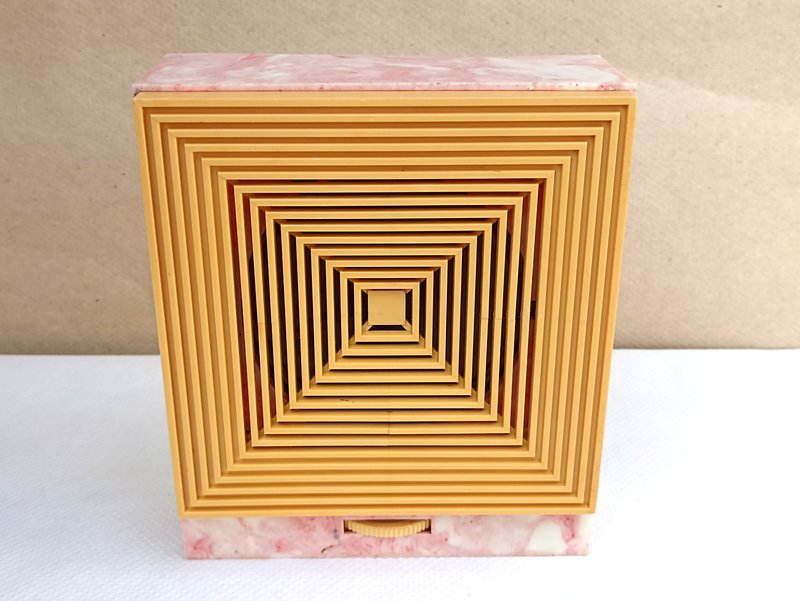

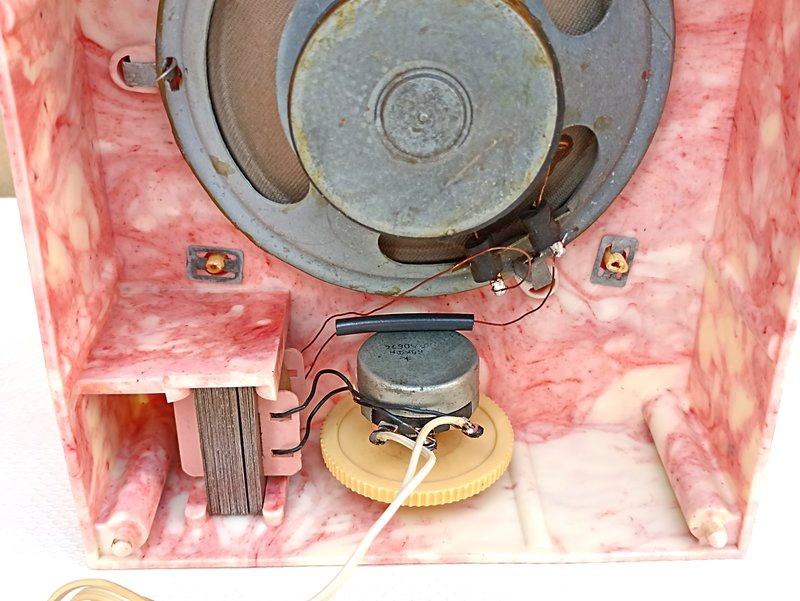

АГ Лира, Ленинградский завод “Пластприбор", 1974 год.

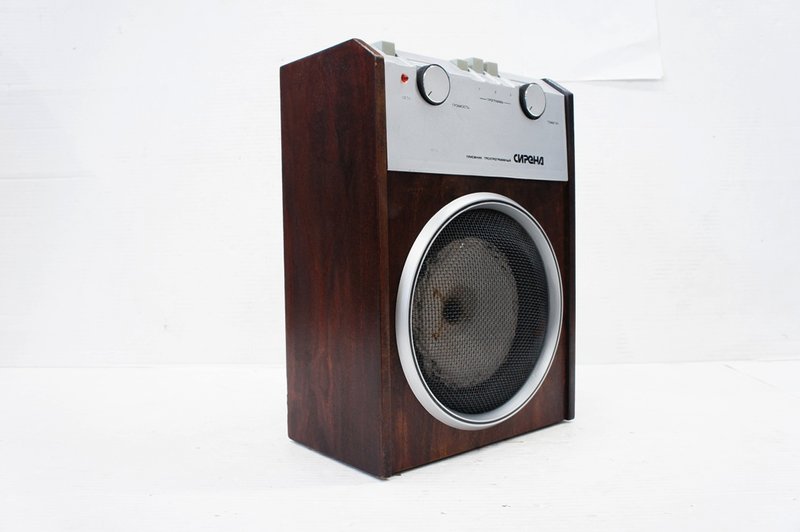

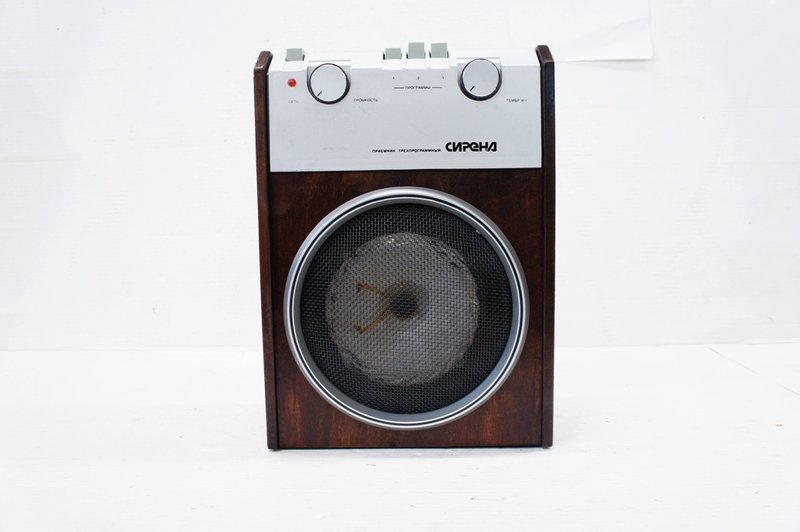

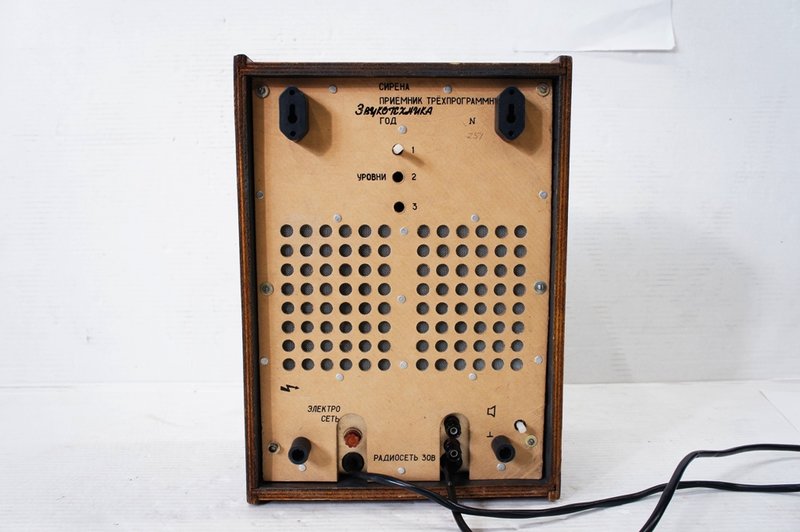

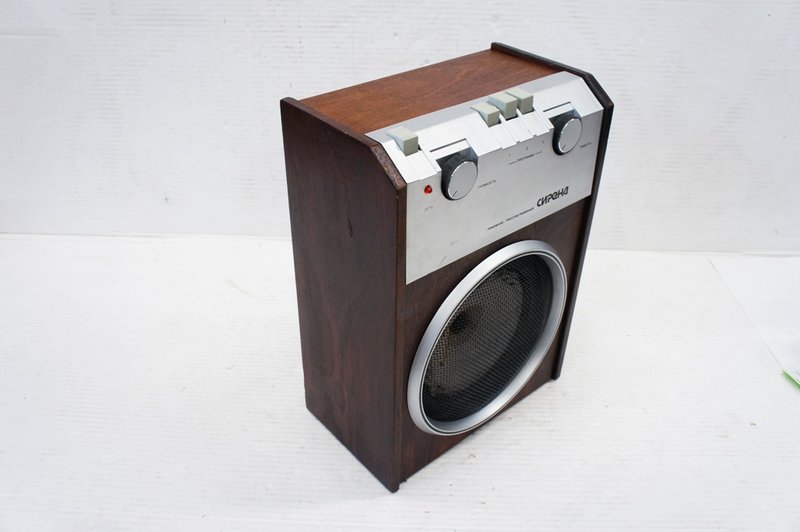

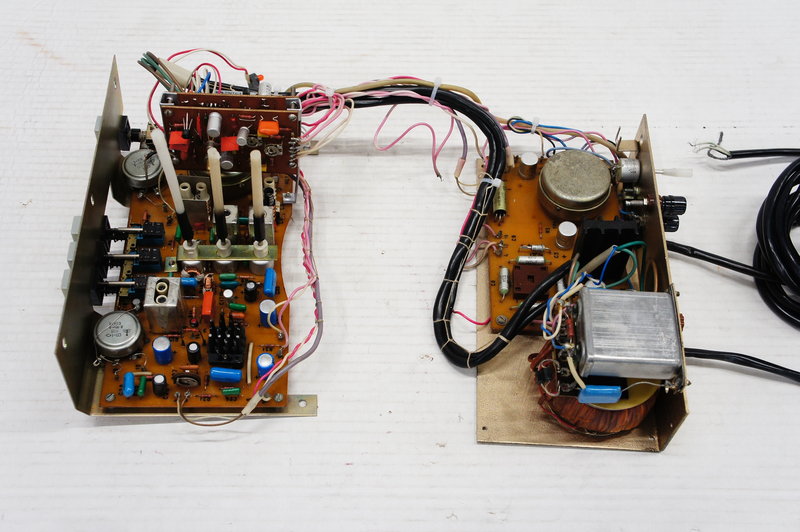

Приёмник трёхпрограммный "Сирена", со встроенным устройством вызова







Необычный трёхпрограммный приёмник со встроенным устройством вызова.
Разработал и производил эти приёмники с начала 80-х годов ВНИИРПА им А.С.Попова. Позже их изготовлением занималось Опытное производственное предприятие "Звукотехника", входившее в состав ВНИИРПА. Приёмник изначально разрабатывался как не бытовой, т.е. не для населения. Его конструкция довольно сложная для сборки и дорогостоящая, относительно бытовых громкоговорителей массово производимых в 80-е годы. На задней стенке не указана стоимость изделия, что тоже говорит о его не бытовом предназначении. Приёмник выполнял две функции: работал как обычный трёхпрограммный абонентский громкоговоритель и как устройство оповещения (вызова), что оправдывает его название "Сирена".
Входной кабель для радиосети экранированный, четырёхпроводный. Два провода подключаются к стандартной радиосети и вторые два провода подключаются к отдельной сети по которой передаются спецсигналы. При подаче на них сигнала, в схеме устройства срабатывает реле и переключает приёмник в режим оповещения.




В первых выпусках приёмников в качестве кнопки включения был установлен выключатель с фиксацией. При нажатии он оставался в нажатом положении и вся схема включалась. При повторном нажатии он возвращался в исходное положение и происходило выключение схемы. В этом опять был недостаток, т.к. нужно было следить, что бы приёмник был всегда включен. Это было учтено при дальнейшем производстве. Кнопку включения заменили на кнопку без фиксации и поставили дополнительное реле, которое становилось на самопитание при нажатии на кнопку включения. Повторное нажатие на кнопку снимало реле с самопитания и схема отключалась. Такой приёмник можно было включать удалённо, принудительно, если даже он был выключен. В схему приёмника было внесено изменение, был установлен дополнительный блок. Он состоит из двух плат, на одной установлено реле со схемой его включения, на другой плате схема распознавания спецсигнала и при его наличии происходило включение реле.

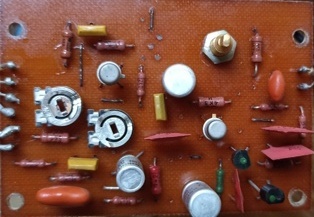

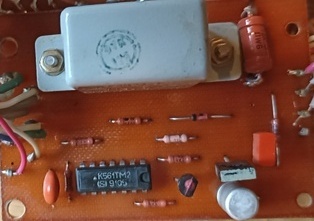

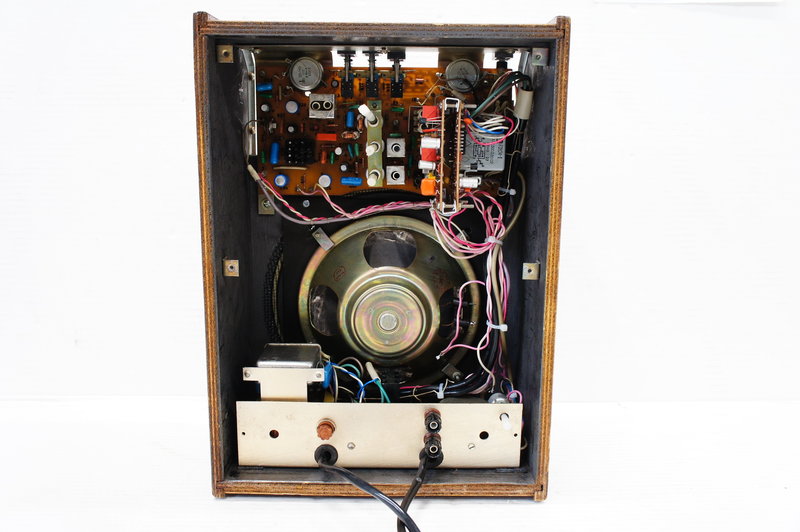

На основной плате приёмника нанесён децимальный номер ИЦ7..., который соответствует ВНИИРПА. На дополнительных платах нанесён тот же номер, значит изменения вносились на предприятии-изготовителе, а не кем-то кустарно. На схеме приёмника первого выпуска этот блок отсутствует.

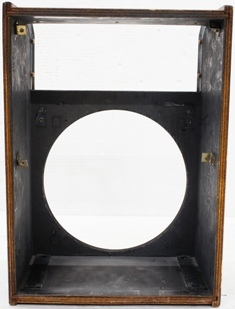

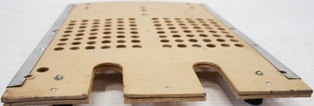

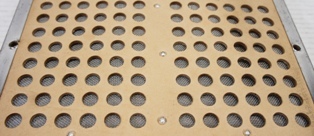

Деревянный корпус приёмника внутри имеет металлизированное покрытие. Задняя стенка трёхслойная, между двумя слоями оргалита установлена металлическая сетка, которая соединяется с шасси приёмника через металлические пластины по краям задней стенки. Всё это образует полный экран корпуса, что ещё раз подтверждает не бытовое назначение приёмника.

Юный техник писал(а): ↑

19 июл 2024, 23:36

Попался такой неизвестный мне экземпляр:
Логотип на динамике - Ижевский радиозавод. Но сам принцип построения корзины совмещённой с панелью и регулятором громкости более близок к АГ типа Север и Сибирь

Уважаемый Юный техник.
Вы пытаетесь ввести народ в заблуждение.
На этом динамике стоит дата 1957 Х

Никакого Ижевского радиозавода тогда в природе не существовало.

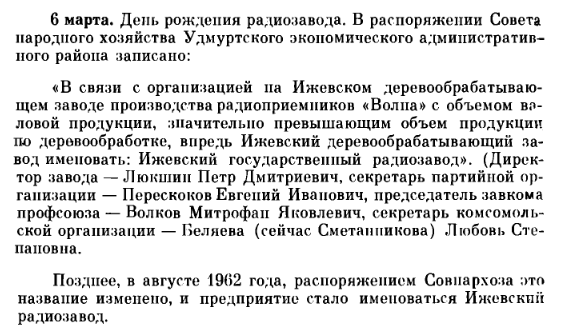

Ибо предприятие с таким названием появилось 6 марта 1958 года.

loht, изучайте матчасть.

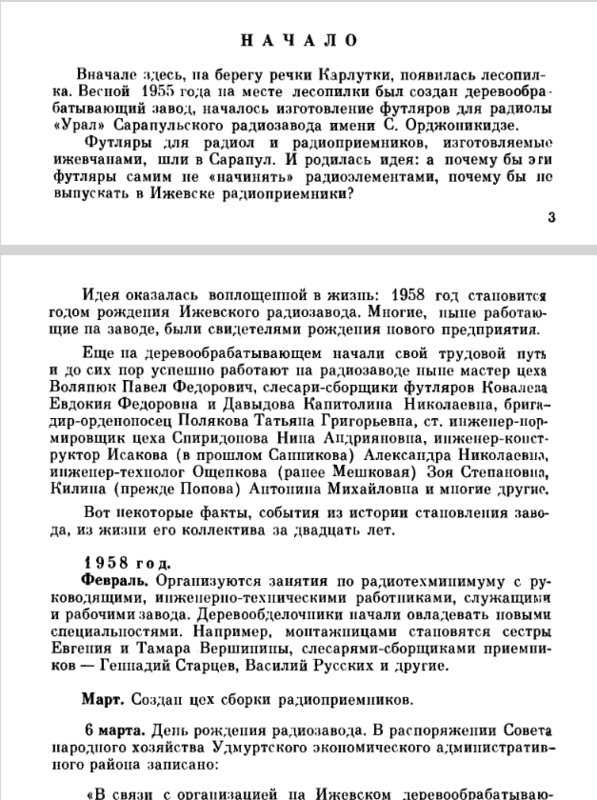

Как вы думаете, какой валовой продукт производили на деревообрабатывающем заводе, значительно превышающий по объёму продукцию по деревообработке? И из-за этого продукта даже переименовали деревообрабатывающий завод в Радиозавод! Есть предположения? Действительно название "Ижевский Государственный Завод" появилось 6 марта 1958 года, но только название. Завод к тому времени существовал.

В архивах Удмуртии есть такая запись:

"В мае 1956 года введен в эксплуатацию Ижевский завод "Строммашина" (ныне - Ижевский завод "Нефтемаш"). В октябре начато строительство Ижевского механического завода № 2 (ныне - завод "Ижтяжбуммаш") и Ижевского радиозавода."

На территории деревообрабатывающего завода в 1956 году начали строить опытный цех для производства радиоприёмников. Стройку начали не на пустом месте. Деревообрабатывающий завод производил корпуса для Сарапульского радиозавода. Вы наверняка прочли это в книге, фрагмент которой вы приводите.



В.Г.Харченко в описании радиоприёмника "Свет" так же указывает на то, что Ижевский радиозавод начали строить в 1956 году.

"Приёмник выпускали в экспериментальном цехе не достроенного завода, а выпуск был опытным. Приёмник выпускали до 1957 года, затем после доработки с 1957 года выпускался уже под наименованием ''Волна''."

Получается до 1956 года завод выпускал корпуса для Сарапульского завода, в 1956 году приёмники "Свет", а с 1958 (или 1957) года приёмники "Волна". И с весны 1958 года после переименования у завода появился новый товарный знак:



На первых же радиоприёмниках "Волна", которые выпускали до переименования завода, указан прежний товарный знак завода:



Эта волна в круге так же изображена на динамиках. Данный товарный знак указан и на более ранних изделиях. Это абонентские громкоговорители "Звук", которые судя по всему, производили на том же деревообрабатывающем заводе и в большом количестве. Именно эти громкоговорители и динамики и составляли валовой продукт, который превосходил деревообработку и дал импульс к созданию радиозавода. Кстати динамики с логотипом волны в круге можно встретить и на радиоприёмниках других заводов, т.е. их поставляли другим производствам.
Из истории Ижевского радио видно как развивалась в Удмуртии радиотрансляционная сеть:

"Первоначально место для студии было выделено в строящемся Доме связи.
Сразу же после начала вещания началась массовая радиофикация сельской местности. К началу Великой Отечественной Войны в республике насчитывалось около 28000 радиоточек. В годы войны радиопрограммы передавались по телефонным проводам. Три раза в день сводки Совинформбюро включались в телефонную сеть и транслировались через громкоговорители, установленные в местах коллективного слушания. После войны радиофикация получила новый размах. Радиоузлы начали строить в леспромхозах, колхозах, на предприятиях..."

И в архивах Удмуртии есть такая запись:

"В 1958 г. в республике насчитывалось около 133 тыс. радиотрансляционных точек и более 53 тыс. радиоприемников."

Абонентские громкоговорители производили в своём регионе, заводов в Ижевске много. Самый старый и крупный завод по металлообработке. Как сказано в архивах Удмуртии, в 50-е годы он помогал со штамповкой и литьём другим Ижевским заводам. Возможно поэтому корпуса абонентских громкоговорителей делали из металла. В данном регионе это было дешевле и проще. Да и комплектующие для динамиков могли штамповать там же.

Есть ещё интересный момент. Возможно, и это только моё предположение, что логотип на абонентском громкоговорителе "Волна" предшествовал логотипу с волной в круге, т.е. логотипу деревообрабатывающего завода, и так же принадлежит этому заводу, который ранее назывался лесопильным заводом. Возможно отсюда произошло и название радиоприёмника "Волна".



Вообще в Ижевске наименование "Волна" встречается часто. Там есть и детская база отдыха "волна" (возможно принадлежавшая ранее какому-то предприятию), и кафе "Волна", и гаражный кооператив и т.д.
