Надтональный оповещатель тревоги, совмещённый с АГ?
Да, оповещатель.
Если там УНЧ, то почему 4 транзистора? Может там … мультивибратор?
Пришел ВЧ сигнал - фильтр его выделил и продетектировал - мультивибратор и возбудился. Пипикнул, а дальше согласно инструкции: быстро съесть бумажку с кодами или котомку в руки и в окно.

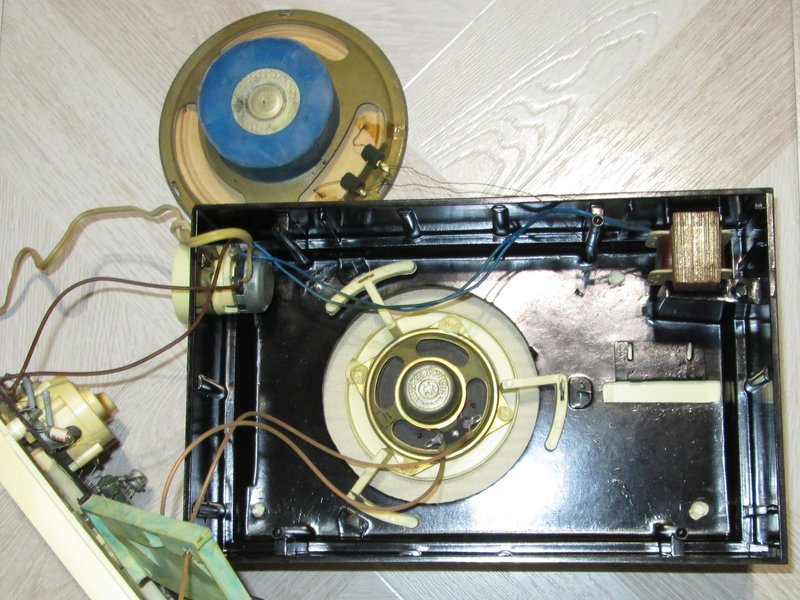

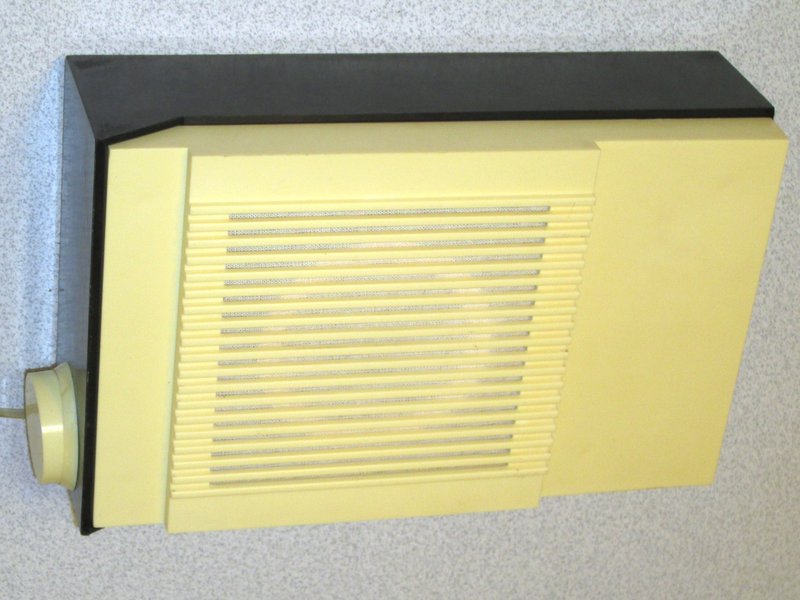

Абонентское устройство ведомственной системы связи с индивидуальной (или групповой, в зависимости от работы учреждения) системой оповещения. Причем как абонента, так и возможно какой-то другой аппаратуры, срабатывающей на звуковой сигнал определенной частоты.

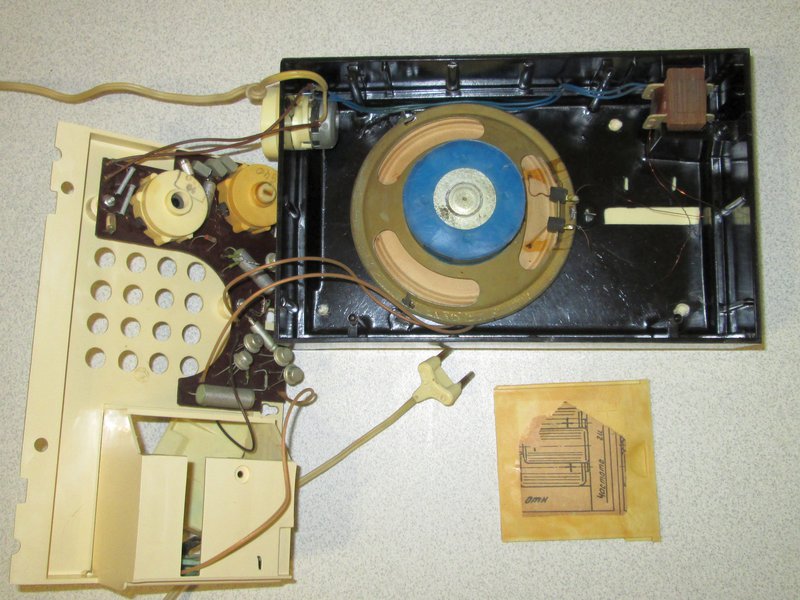

Каждое устройство было настроено на свое значение частоты: тот самый бумажный квадратик с надписью "частота … Гц".
Вместо батареек ведь можно подключить блок питания или пальчиковые батарейки? И можно послушать как оно отреагирует при нажатии на кнопку.
Уничтожать бумажку с паролями и явками или хватать котомку? Организм сам вспомнит действия отработанные до автоматизма.
А переговорное устройство….
На всех АГ на линии вывести регуляторы на минимум и только на каком-то определенном АГ на максимум. Переключив линию с выхода на вход трансляционного усилителя, и подключив на выход контрольный АГ, можно услышать сигнал от АГ того самого определенного помещения. Не чувствительный микрофон, конечно. Но общее представление о происходящем можно получить.
При индивидуальных линиях от АГ до оконечной аппаратуры и развитой системе коммутации, можно каждым АГ управлять. Как частный пример организации связи небольшого учреждения. Повторюсь - небольшого.
Речь не идет о конкретном "Атас!'е" конечно….
Там интересны стабисторы на входе. Вполне возможно, что схема получала энергию для питания от сети вещания. При потере емкости батареями, хоть какой-то сигнал пройдет. Иначе если это оповещатель чего-то и оно важно, то требуется проверять батареи каждый день. А кнопка расположенная сзади не для оперативной проверки.

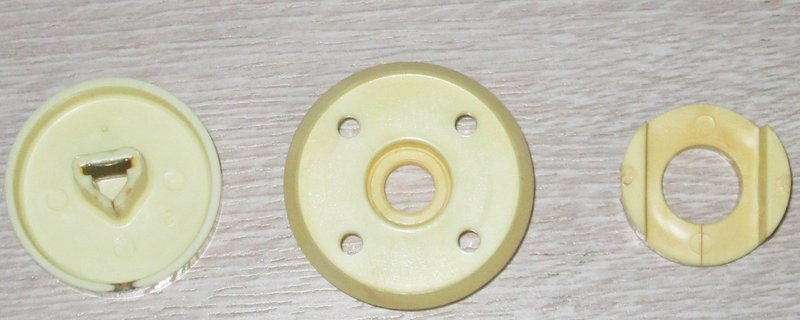

Скорее всего кнопка для включения режима настройки. Там рядом и подстроечник имеется.
ВЧ сигнал проходит, а дальше мультивибратор на своей индивидуальной частоте и срабатывает. На бумажке, между словом "частота" и значением в "Гц" мало места для большого количества цифр высокочастотного значения частоты настройки.
Схему рисовать надо….
Тема в ссылке прошла мимо меня. Но я точно помню, что обсуждали другого вида радиоточку, не Кзыл ту. Тема более древняя и скорее всего с битыми фографиями.
