Наша семейная коллекция громкоговорителей

Сообщение

Юный техник · #401

Петр Васильевич писал(а): ↑
05 сен 2022, 07:42
Почему-то фото 2 и 3 (вид сзади) не стыкуются между собой? С точки зрения расположения крепёжных отверстий задней стенки.

Просто внутренняя сторона стенки развёрнута наружу - показал именно её, поскольку на ней наклейка

Петр Васильевич · #402

Спасибо! Я так сначала и подумал, но меня смутило наличие наклейки с внутренней стороны, а не с наружной.

#403

Петр Васильевич, у них у всех эти наклейки были с внутренней стороны.

Петр Васильевич · #404

Александр Хрисанов писал(а): ↑
05 сен 2022, 17:45
Петр Васильевич, у них у всех эти наклейки были с внутренней стороны.

Спасибо! Не знал. Век живи, век учись...

Юный техник · #405

246. Чайка-5, Куйбышевский "Экран", Экономичный вариант, 30В

Немного некомплект по проводкам, руки не доходят...

Юный техник · #406

247. Чайка 5, Куйбышевский "Кинап", 30В

Почти как № 211, только другой...

Юный техник · #407

248. Уфа, типа не Чайка, а сама по себе

Немного другое устройство корпуса, чем у №158

Юный техник · #408

249. Чайка 3, очередной иной вариант корпуса. По классификации коллеги VINT это Рязанский завод №463.
В указанной классификации именно такого варианта не приведено, но из двух тех можно сделать один этот...

Юный техник · #409

250. Малютка, в стиле облицовки станции метро Маяковская (в СПб). Завод "Радист", Ленинград

Немного с утратами и дырочки в левом боку...

Юный техник · #410

251. Малютка очередной неформальной расцветки. Завод пластмассовых изделий, Красное Село

Ручка напечатана на принтере...

Юный техник · #411

252. Тайга. Почти как №66, но более ранняя - когда Пермь называлась Молотов, а Пермский телефонный завод - п/я 273.

Есть небольшие отличия внутри корпуса - в этой версии панель динамика крепится винтами, а в более новой - на штифты, что хуже, т.к. они отламываются...

Юный техник · #412

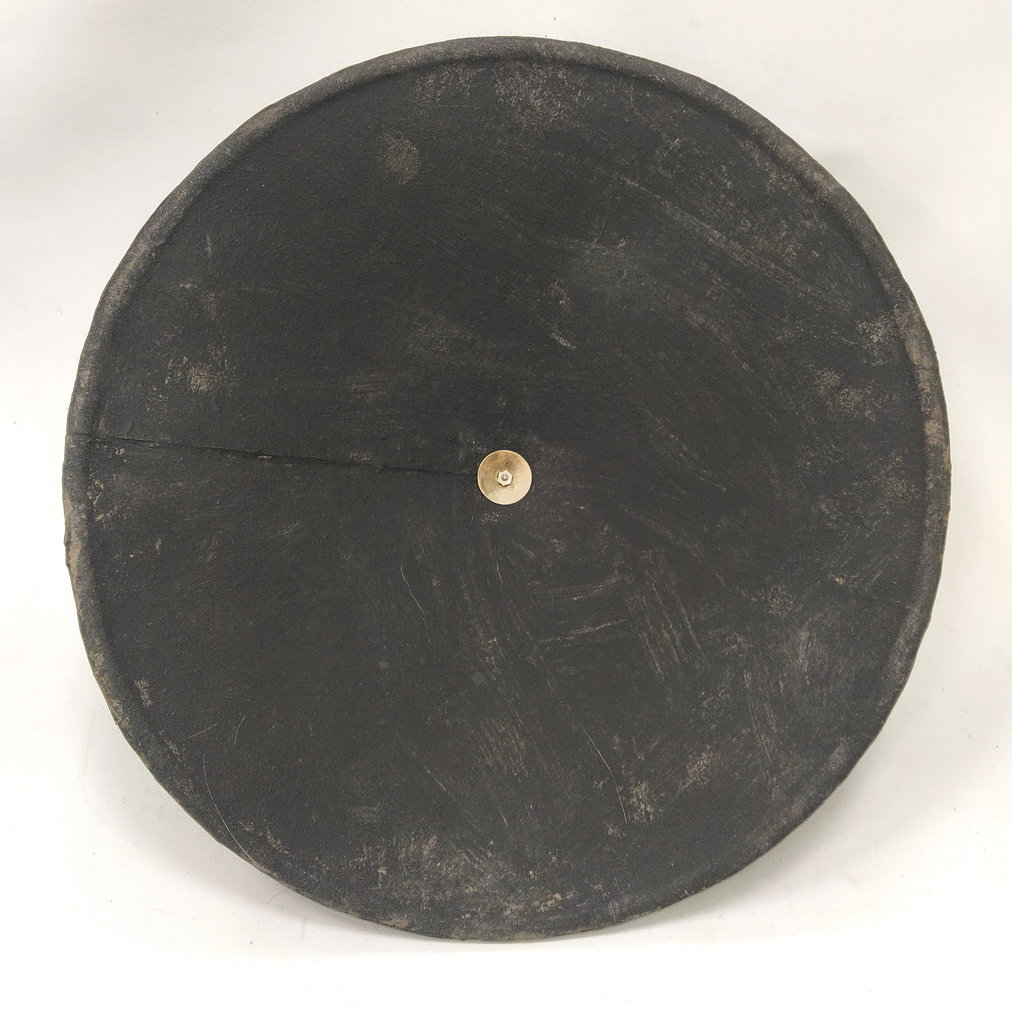

253. Тарелка, возможно что-то самодельное, хотя есть ощущение, что такой механизм однажды видел на фото в сети. Но никаких клейм, штампов, знаков, а сама коробочка напоминает что-то медицинское.

Истинный фрайшвингер, т.к. полная свобода колебаний - диффузор крепится только в одной точке и эта точка - игла магнитной системы...

Юный техник · #413

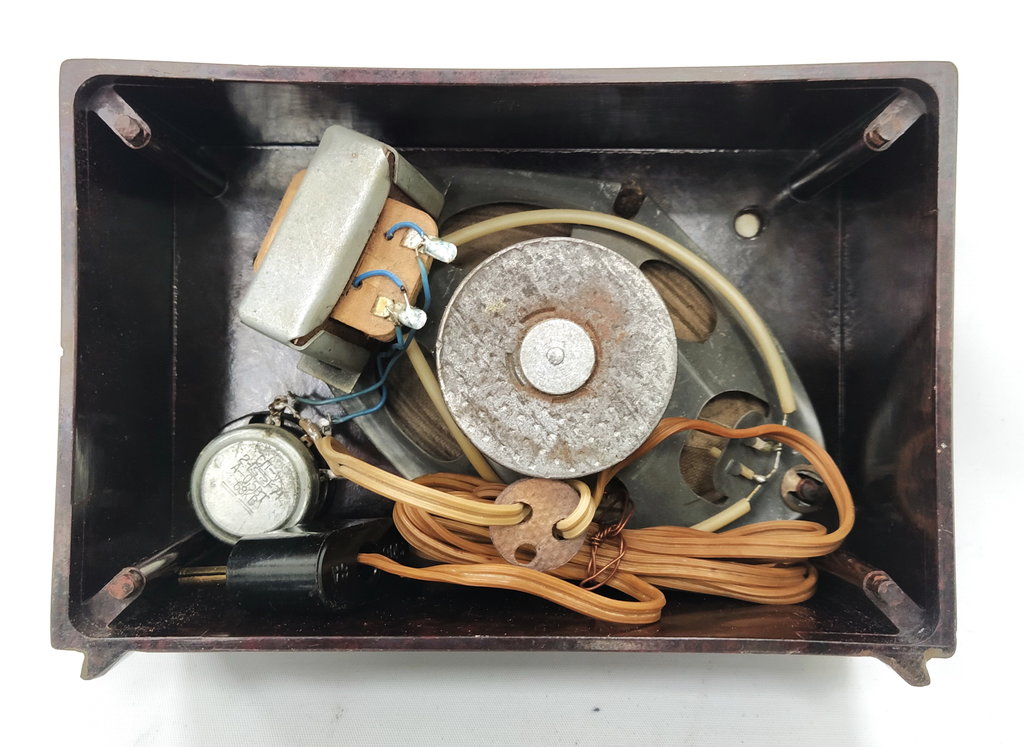

254. Зоря, 1962 г.

Другой вариант, чем №82. В музее написано, что этот вариант выпускал завод Зоря в Николаеве. Но подтверждений этому я не нашёл - данный завод выпускал гораздо более серьёзные штуки и у меня сомнения...

nomo · #414

Юный техник писал(а): ↑
22 дек 2022, 18:42
В музее написано, что этот вариант выпускал завод Зоря в Николаеве. Но подтверждений этому я не нашёл - данный завод выпускал гораздо более серьёзные штуки и у меня сомнения...

Завод, на который ссылается справочник, в 50-е годы назывался Южный турбинный завод (ЮТЗ). Название "Зоря" появилось в начале 60-х, когда завод вошёл в состав Производственного Объединения. Кто с кем объединился не знаю, но головным предприятием ПО стал завод ЮТЗ. У ПО "Зоря" был свой товарный знак, который проставлялся на изделия ширпотреба.

Телевизионная антенна ТКА-17, Николаевского ПО "Зоря"

Если бы вышеуказанный громкоговоритель №254 был бы создан на данном ПО, то товарный знак присутствовал бы на задней стенке. Согласен с сомнением коллеги Юный техник, что возможно этот громкоговоритель не производило ПО "Зоря". Кто производитель громкоговорителя №254, не знаю. Название "Зоря" на задней стенке не является торговой маркой какого-либо предприятия, это просто название. По элементной базе он отличается от аналогичного громкоговорителя №82 Киевского завода электромеханики. К тому же, порядковые номера у них разные 0,15 ГД-III-6 и 0,15 ГД-III-7, хотя модель одна и та же. Это так же свидетельствует о разных производителях. Киевский завод электромеханики не менял порядковые номера на своих громкоговорителях даже разных моделей.

Громкоговоритель "Зоря", Киевского завода электромеханики:

Громкоговоритель "Космос", Киевского завода электромеханики:

Т.е. громкоговоритель №254 не относится к Киевскому заводу, но кто его производил, пока не известно.

Pedro · #415

А что за Киевский завод?

nomo · #416

Pedro писал(а): ↑
25 дек 2022, 20:55
А что за Киевский завод?

Киевский завод электромеханики

Pedro · #417

А по какому адресу этот завод находился?

nomo · #418

Pedro писал(а): ↑
26 дек 2022, 12:13
А по какому адресу этот завод находился?

Мне ничего не известно об этом заводе. Использую его название из справочника Харченко В.Г., т.к. другой информации нет.

Pedro · #419

Еще один киевский громкоговоритель

Петр Васильевич · #420

Pedro писал(а): ↑
27 дек 2022, 01:10
Еще один киевский громкоговоритель

На одной и той же этикетке указано: вверху - "г. Киев-155", а внизу - "г. Киев-115". Интересно где правильно?

Pedro · #421

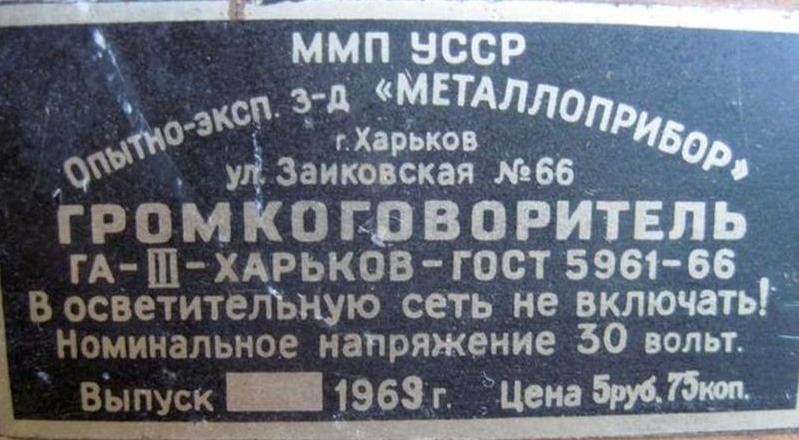

Громкоговорители Опытно-экспериментального заводa Металлоприбор Харьков ул. Заиковская 66

nomo · #422

Pedro, спасибо. Очень полезная информация.

Pedro · #423

Кроме Киевского опытного завода пускорегулирующей аппаратуры, громкоговоритель "Каштан" в конце 60-х-начале 70-х выпускал Житомирский завод бытовых приборов.

Он также выпускал громкоговоритель "Космос"

nomo · #424

Pedro писал(а): ↑
02 янв 2023, 19:22
Он также выпускал громкоговоритель "Космос"

Интересно. Никогда не встречал Житомирский "Космос".
А "Каштан" полная копия Макеевского "Донбасса".

Юный техник · #425

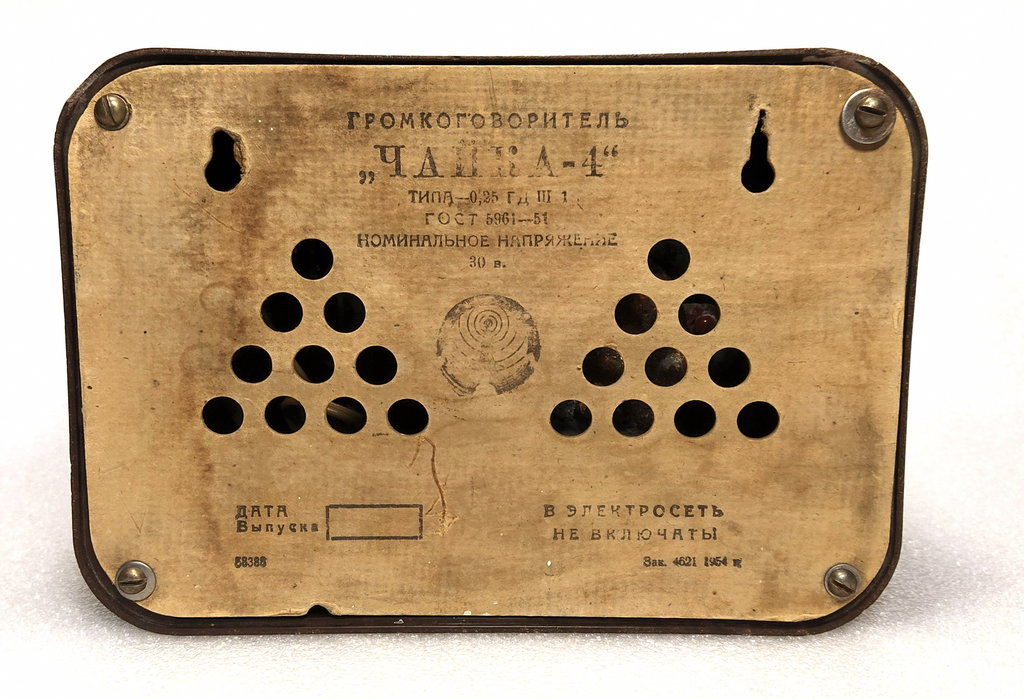

255. Чайка 4, Омский Электромеханический завод

По классификации Чаек от коллеги VINT здесь должен быть динамик немного другой конструкции, без гаек на магните. Но мне он достался без динамика вообще, поставил, что нашёл... может когда-то и правильный найдётся.
Корпус немного другой матрицы, чем у №11 в указанной классификации.

Юный техник · #426

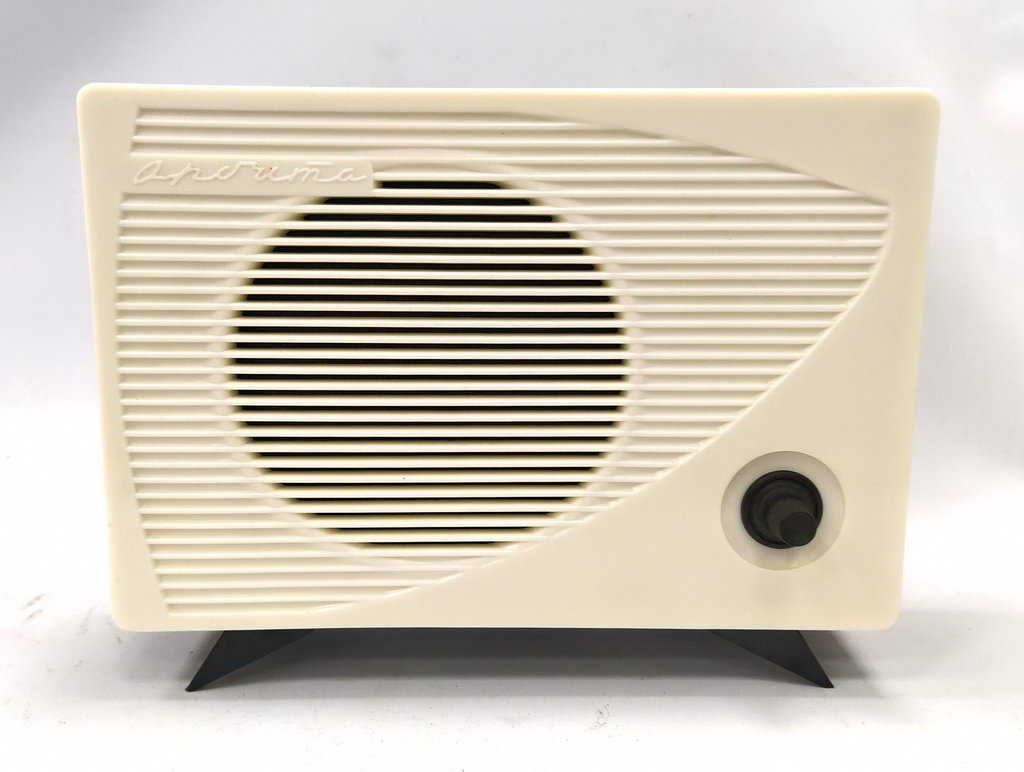

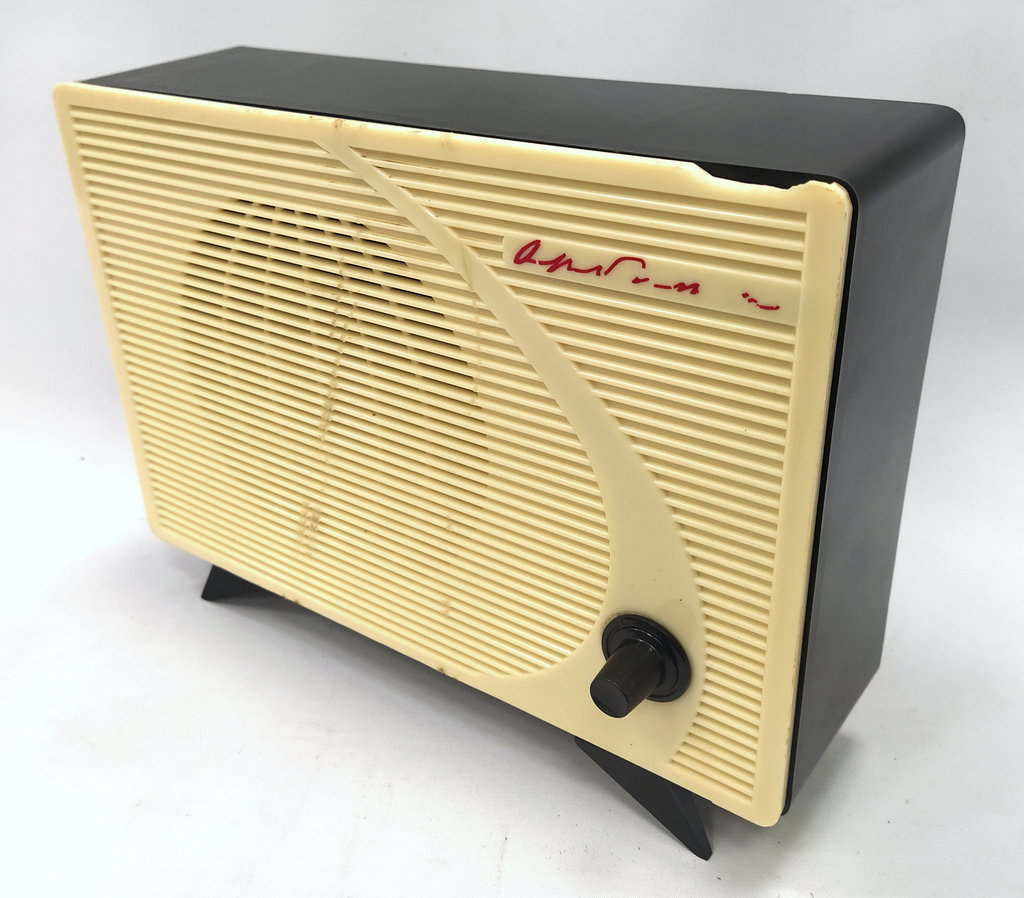

Подобралась линейка АГ Орбита Новосибирского завода. У меня получилось 5 разновидностей. Встречаются другие варианты ножек - одиночные, а не сдвоенные, но возможно это доработки после поломки оригинальных.
Хронологический порядок мне не известен. Все они имеют одинаковый тип 0,15ГД-III и одинаковый ГОСТ 5961-59

Далее подробнее:

Юный техник · #427

256. Корпус монолитный с панелью динамика и ножками. Название нанесено краской. Регулятор громкости "открытого" типа

Юный техник · #428

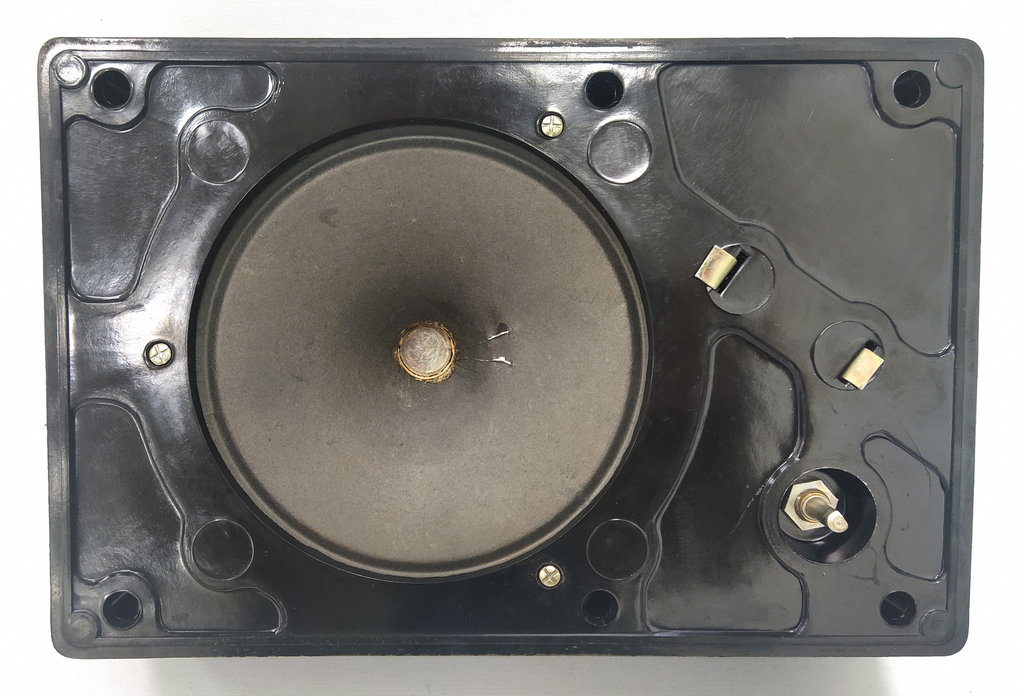

257. Панель динамика монолитна с корпусом, ножки на клипсах. Потенциометр - общепром

Юный техник · #429

258. Фанерная панель динамика

Юный техник · #430

259. Название выдавленное и, наконец, не стирается вместе с пылью. Панель динамика фанерная, потенциометр общепром на скобе

Юный техник · #431

260. Гибрид предыдущих образцов

bluezmoon · #432

Юный техник писал(а): ↑
11 янв 2023, 23:49
257

Любопытно примечание на задней стенке:
Только для московской радиотрансляционной сети.
Про напряжение в 15 Вольт только теоретически знал,никогда еще не попадались АГ такие.

Юный техник · #433

bluezmoon писал(а): ↑
12 янв 2023, 10:13

Юный техник писал(а): ↑
11 янв 2023, 23:49
257
Любопытно примечание на задней стенке:
Только для московской радиотрансляционной сети.
Про напряжение в 15 Вольт только теоретически знал, никогда еще не попадались АГ такие.

Встречаются иногда. Чаще всего АГ Москвич, что выглядит вполне естественным. Чайки также попадаются на 15В...

Пентатоник · #434

Юный техник писал(а): ↑
11 янв 2023, 23:39
Хронологический порядок мне не известен.

Верхний ряд - первая "Орбита" (большая редкость, оказывается: https://rt21.getbb.ru/viewtopic.php?f=10&t=180383 ), нижний ряд вторая

VINT · #435

bluezmoon писал(а): ↑
12 янв 2023, 10:13
Только для московской радиотрансляционной сети.
Про напряжение в 15 Вольт только теоретически знал,никогда еще не попадались АГ такие.

Уважаемый коллега, bluezmoon
Абонентские громкоговорители для московской радиотрансляционной сети в 15 вольт с соответствующими пометками изготавливали очень многие производители этой продукции из других регионов, в том числе и Новосибирский завод НВА, выпускавший АГ "Орбита". При этом подбирались такие модели, которые не производились московскими заводами. Это делалось исключительно для расширения ассортимента АГ в московских магазинах. Впрочем, и московские заводы тоже в этих же целях поставляли свою продукцию (под напряжение 30 вольт) в другие регионы. Поэтому до сих пор АГ из самых разных регионов можно встретить в любом городе или области нашей страны.

Юный техник писал(а): ↑
11 янв 2023, 23:39
Хронологический порядок мне не известен.

Уважаемый коллега, Юный техник,
Совершенно неожиданно у меня появился ответ на тему хронологии АГ "Орбита" (Вот и не верь после этого в чудеса!:)).
Продолжая по мере возможности собирать информацию о работе Новосибирского завода НВА, недавно мне попались воспоминания одного из инженеров этого предприятия, который привел в пример работу над громкоговорителями "Орбита". Так вот, разработаны они были одновременно в начале 1965 г. Причем, подобно конструкторским решениях ленинградских коллег с завода радиоизделий №3 и Пластприбора, задумывалось использовать один корпус, а для расширения ассортимента менять у него декоративные панели. Идея понятная и хорошая.
Первой в том же 1965 г. стали производить "Орбиту", что у Вас под номером 258. Корпус этого радио состоял из рамки, и чтобы закрепить в нем радиодетали, пришлось применять деревянную пластину. Оказалось, что в технологическом плане это неудачное решение. К тому же, в этой серии использовали старые проволочные потенциометры, которые тоже уже стали устаревать. Поэтому в 1965-66 г. выпустили опытную партию второй "Орбиты" (той, что у Вас в верхнем ряду на первом фото и под №256-257) с цельным корпусом и передней панелью (он получился в виде ящика), применив более современные потенциометры. Получилось хорошо, но декоративная панель этого АГ оказалась гораздо сложнее в изготовлении из-за тонких перемычек отверстия под динамик и большого количества тонких поперечных рельефных линий. В результате этих недостатков, конструкторы и технологи доработали модель, упростили переднюю панель первого АГ "Орбита" (убрали непонятный рельеф в области ручки громкости, фото № 258), отказались от рамочного корпуса (перешли на вариант "ящик") и в последствии стали производить только окончательную версию АГ "Орбита", что у Вас под номером 260. Таким образом удалось избавиться от деревянных монтажных пластин и множества технологических процессов по их изготовлению. Кстати, надпись "Орбита" в разных вариантах прессформ на заводе была выпуклой (выступающие буквы), вогнутой (в виде углублений) или вообще отсутствовала (чистая площадка для печатного нанесения названия).
Подумал, что, может быть, эта информация станет уместным дополнением к Вашей прекрасной коллекции "Орбит".

С уважением, VINT

Юный техник · #436

VINT писал(а): ↑
15 янв 2023, 13:53
Подумал, что, может быть, эта информация станет уместным дополнением к Вашей прекрасной коллекции "Орбит".

С уважением, VINT

Ещё как!
Спасибо за столь интересный рассказ. Мне вот всегда было интересно рассматривать трансформацию технологических цепочек...

Юный техник · #437

261. Малютка очередной неописуемой расцветки.

Производитель ЭМЗ/Кировский РПТ.
Вилка соответствующего цвета, к сожалению, отсутствует...

Крым · #438

Юный техник, а вы не обращали внимание - номинал переменного резистора везде одинаковый (68 кОм, как я видел на некоторых фото, когда это можно рассмотреть) или разные бывают?

Крым · #439

[Хотел подредактировать предыдущее сообщение - но уже невозможно]

Хотел добавить, что видел на фото (где видно) кроме 68 кОм ещё и 100 кОм. А кроме того, не совсем понимаю, почему в некоторых моделях регулятор включается во вторичную обмотку. Или без разницы и это никак не регламентировалось?

#440

Крым писал(а): ↑
11 фев 2023, 21:08
А кроме того, не совсем понимаю, почему в некоторых моделях регулятор включается во вторичную обмотку.

В первичную обмотку высокоомный, во вторичную низкоомный.

Юный техник · #441

Что-то я подзабросил свои темы. Продолжим...

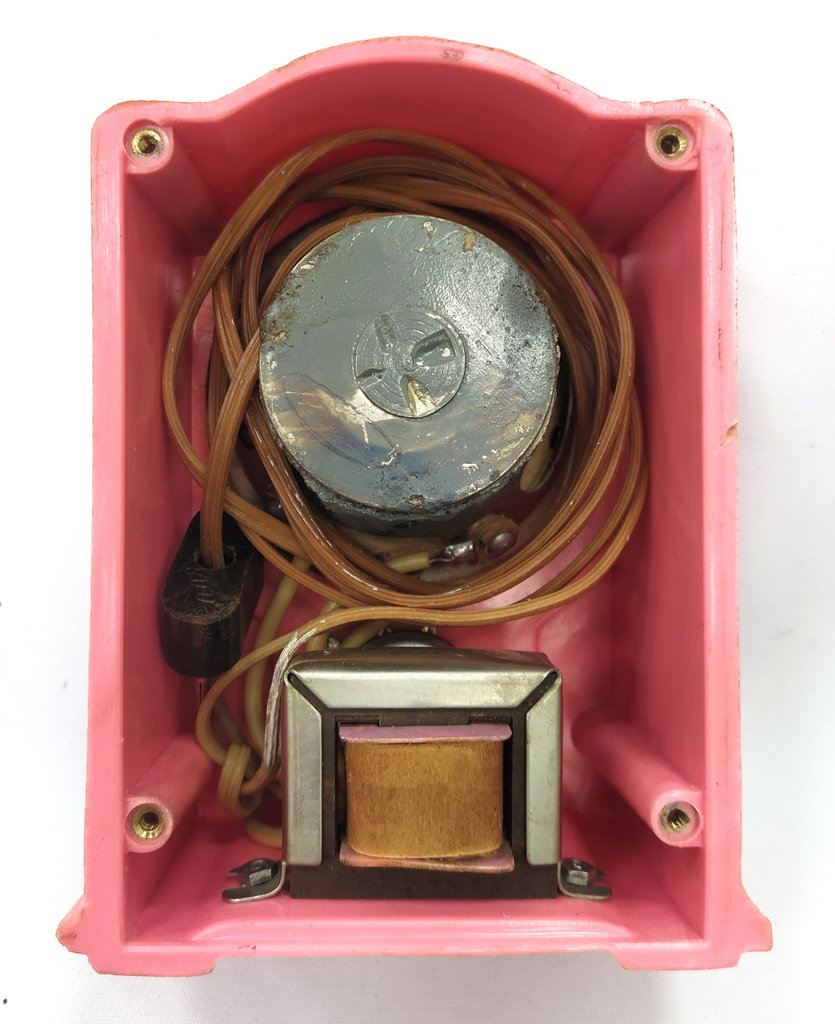

262. Малютка розовая, разработанная специально для классических блондинок, включая каркас трансформатора

Юный техник · #442

263. Репродуктор с клеймом УВК №1 Харкiв. С временной принадлежностью затрудняюсь

УВК - Учебно-воспитательный комплекс (не колония)
На вилке клеймо УПК1, У.ТО.Г., что означает Учебно-производственный комбинат №1 Украинского товарищества глухих. Вилка конструктивно должна иметь в себе механизм регулятора громкости, но там просто картонка. Или кто-то вытащил, или такая упрощённая версия...

Юный техник · #443

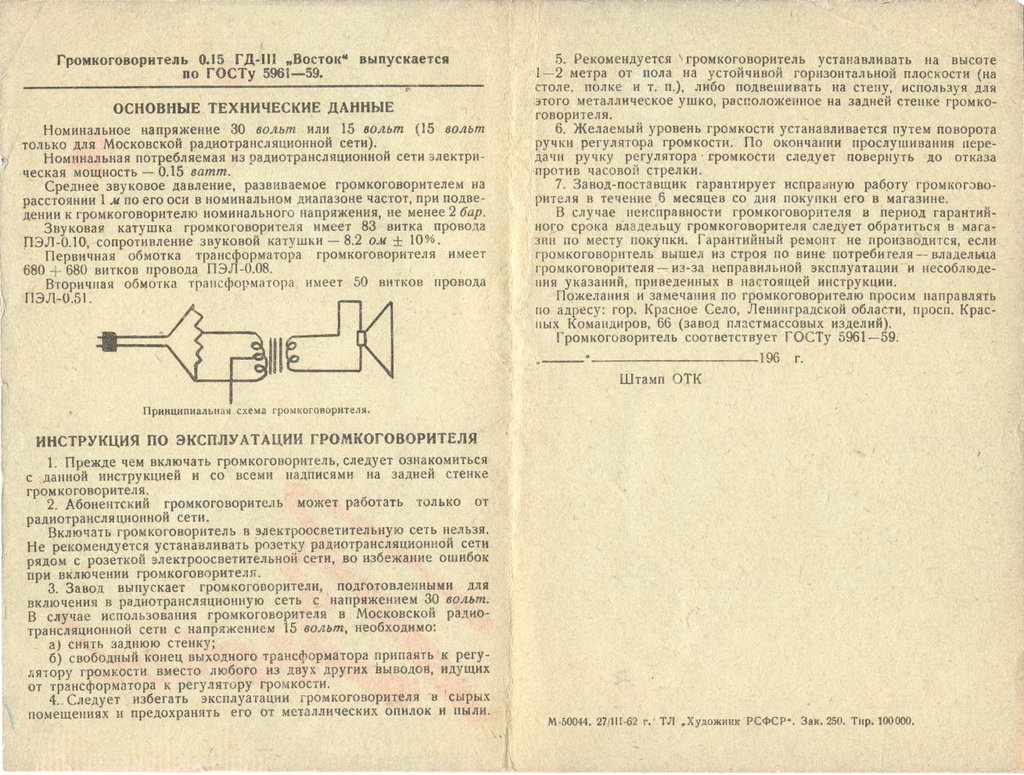

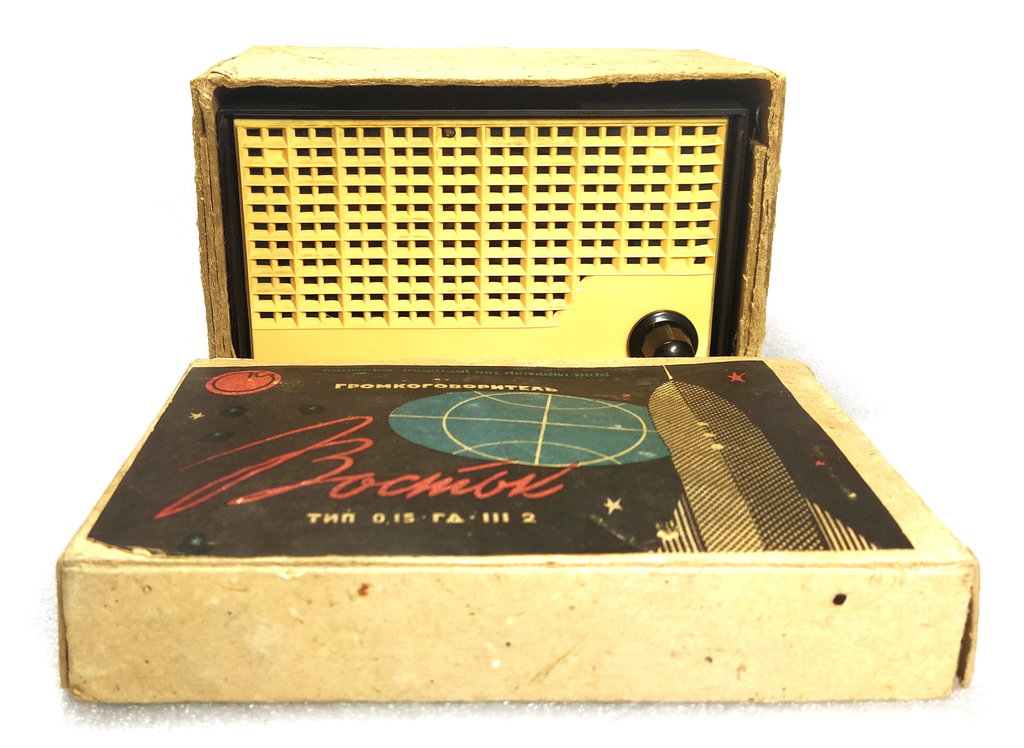

224. Восток вновь получил упаковочную коробку и инструкцию

Юный техник · #444

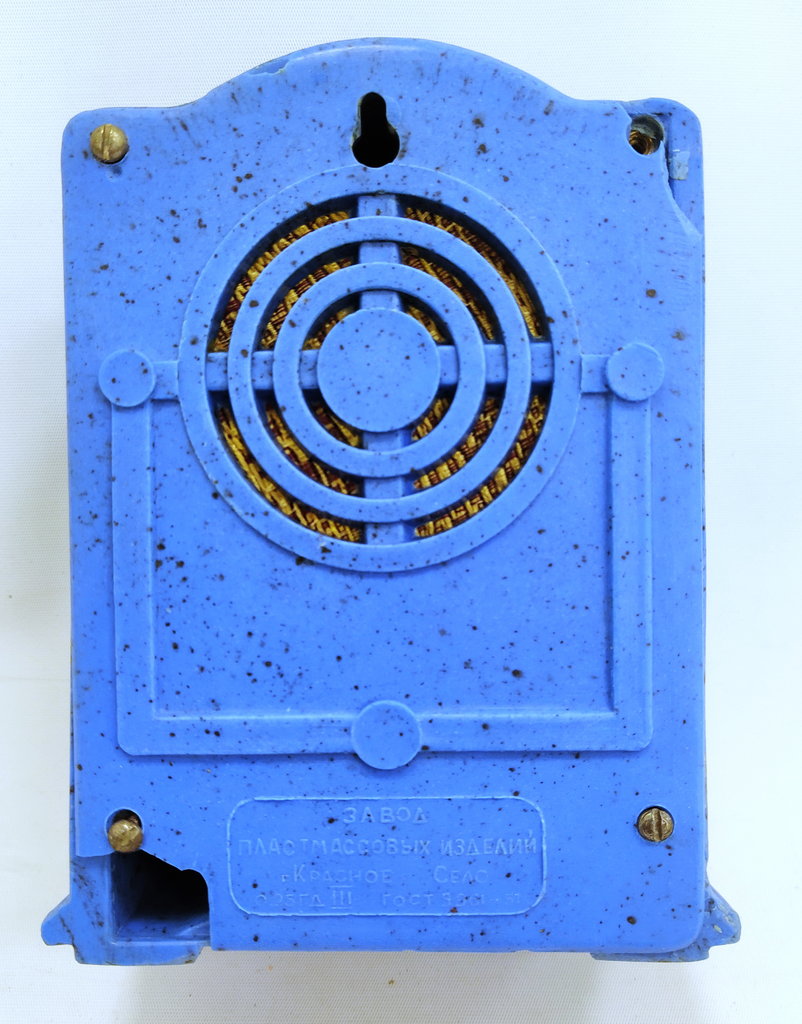

264. Малютка. Синяя, но иначе, чем 120-я

Юный техник · #445

265. Чайка 5, Куйбышевский КИНАП

От 211-й отличается только задней стенкой и, незначительно - рамкой

Юный техник · #446

266. Малютка очередной полихромной расцветки

Юный техник · #447

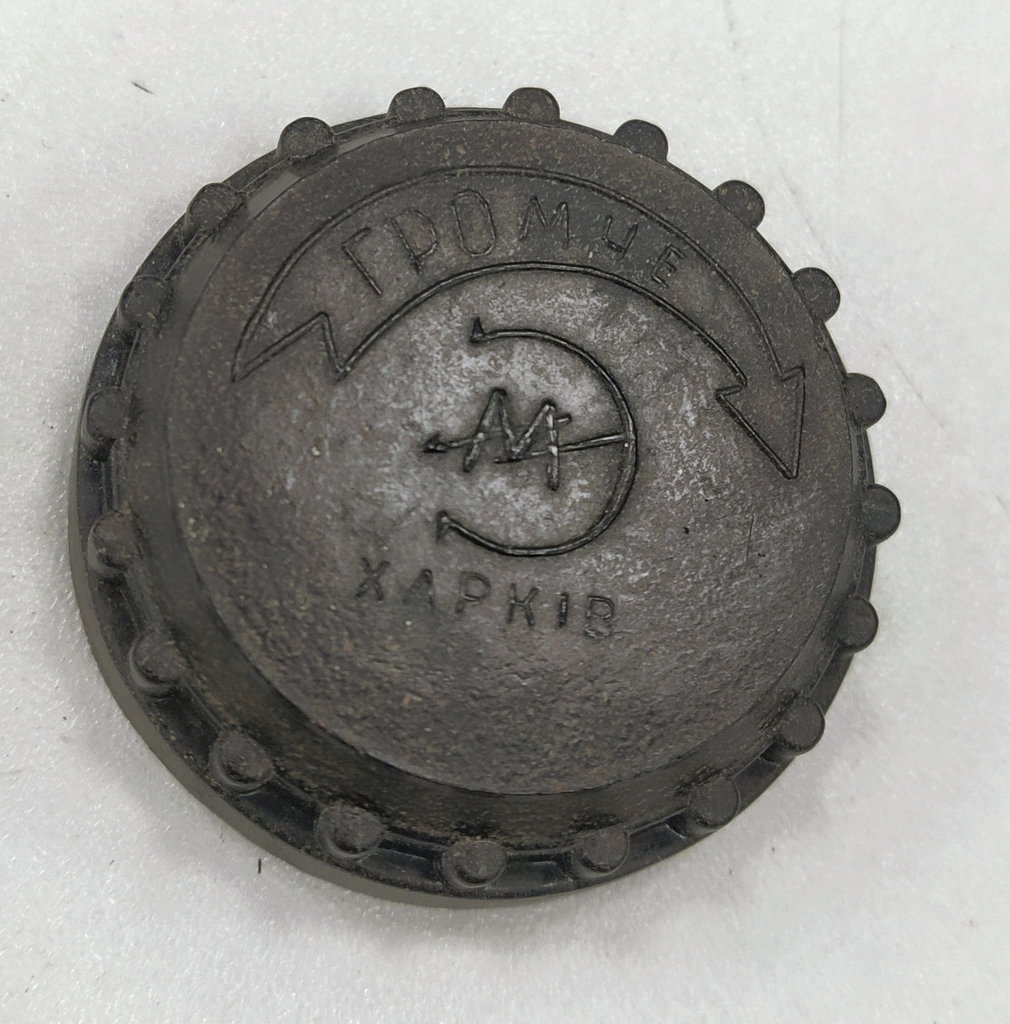

267. Репродуктор Рекорд. Артель "Електрометал", 0,2 ГМ IV 1. Харьков. Год - 195х

Такой логотип однажды встречался мне на АГ, как номера 6 и 196
Диффузор - самодельный заменитель из ватмана. Технологию изготовления нормальных пока не освоил...

Пентатоник · #448

Юный техник писал(а): ↑
23 сен 2023, 19:26
Диффузор - самодельный заменитель из ватмана.

Получилось довольно похоже

Юный техник · #449

Пентатоник писал(а): ↑
23 сен 2023, 19:55

Юный техник писал(а): ↑
23 сен 2023, 19:26
Диффузор - самодельный заменитель из ватмана.
Получилось довольно похоже

Да - настолько ужасно, что сначала можно подумать, что он настоящий, после многолетнего висения под потолком на кухне и периодического протирания тряпкой...

gesigor · #450

Интересно, кто нибудь пробовал изготовить такой громкоговоритель в настоящее время?
