Наша семейная коллекция громкоговорителей

[Юный техник]

Вопрос:

На какие отечественные модели надевалась марля с обратной стороны динамика.
Видимо от пыли?

Обычно на небытовые - всякие ГР-4, 9, или вот - http://www.rw6ase.narod.ru/00/ag/15gd2m.html

[Юный техник]

Интересный и очень необычный динамик. Классная находка!

С уважением, VINT

Причём найден он довольно давно и был повешен на стенку, на почти самое видное место. Но слился с ней и я про него совершенно забыл. И, обычно, никто из входящих его тоже не видит...

[Юный техник]

196. 0,25-ГД-III-1, Артель "Металлоизделий", Харьков

Практически идентичен АГ №6, только завод другой. (Вероятно один и тот же, но в разные временные периоды)

[nomo]

Интересные надрывы у корзины динамика. Расположены так, как будто специально сделаны.

[HyC]

Интересные надрывы у корзины динамика. Расположены так, как будто специально сделаны.

Скорее всего дефект штамповочного пуансона.

[Юный техник]

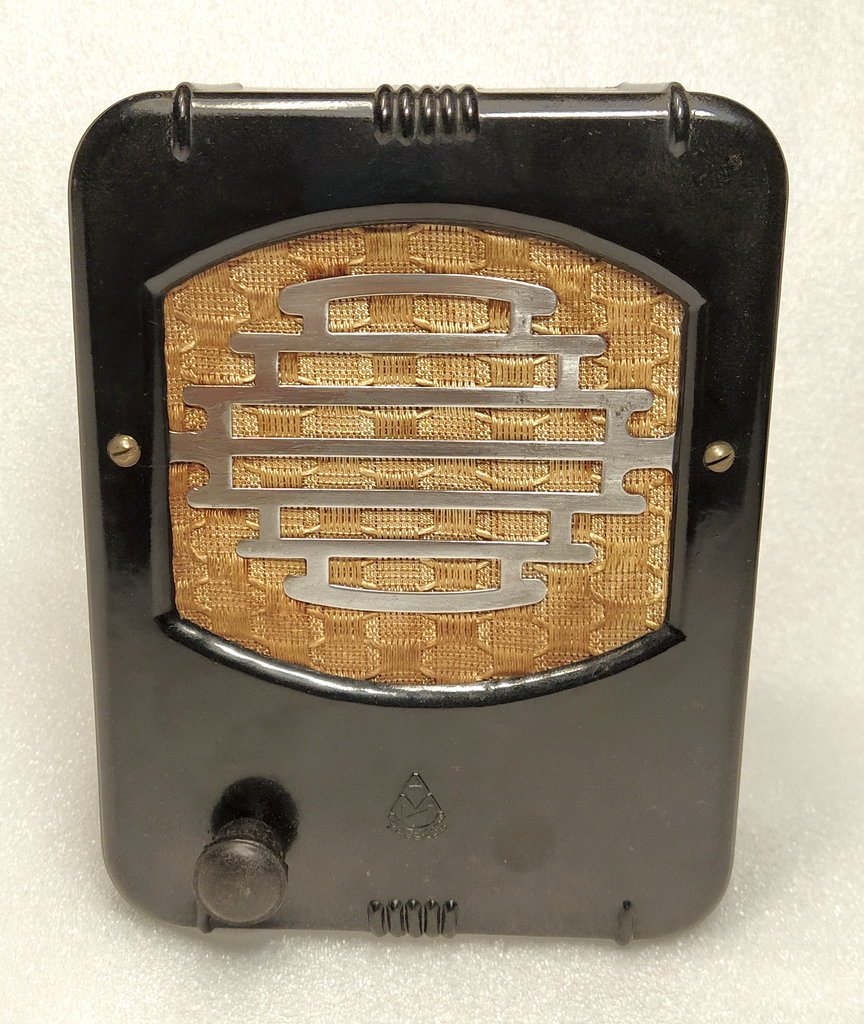

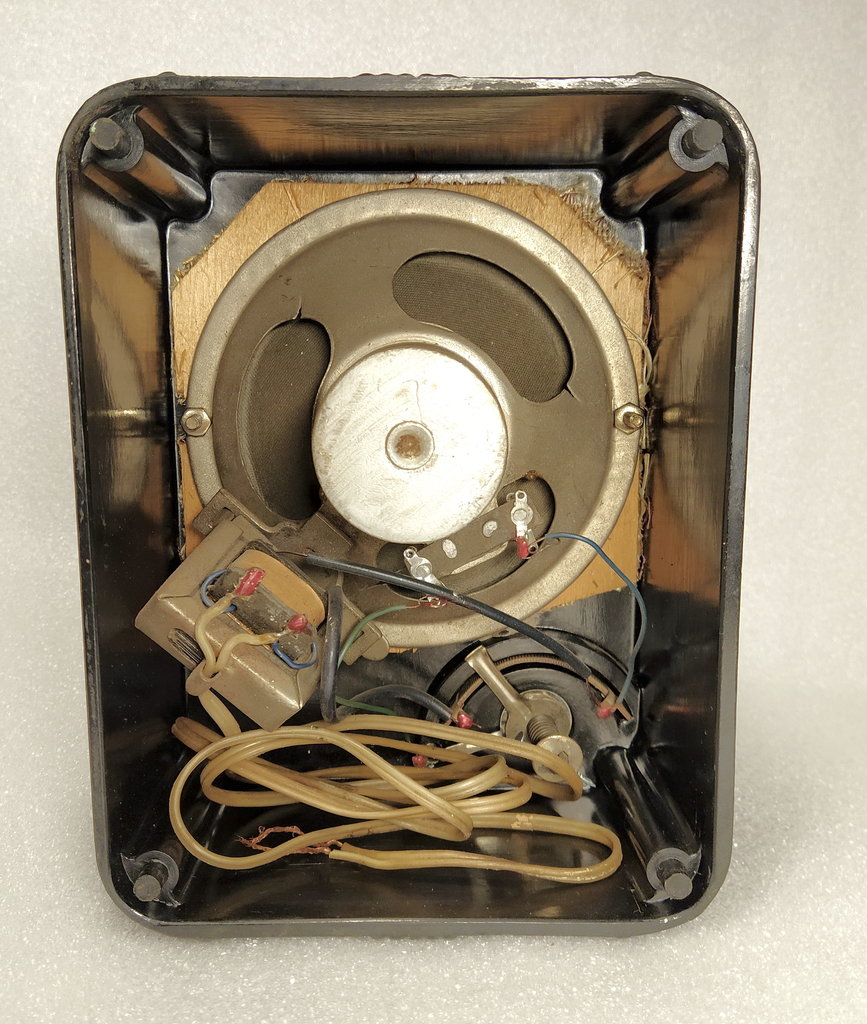

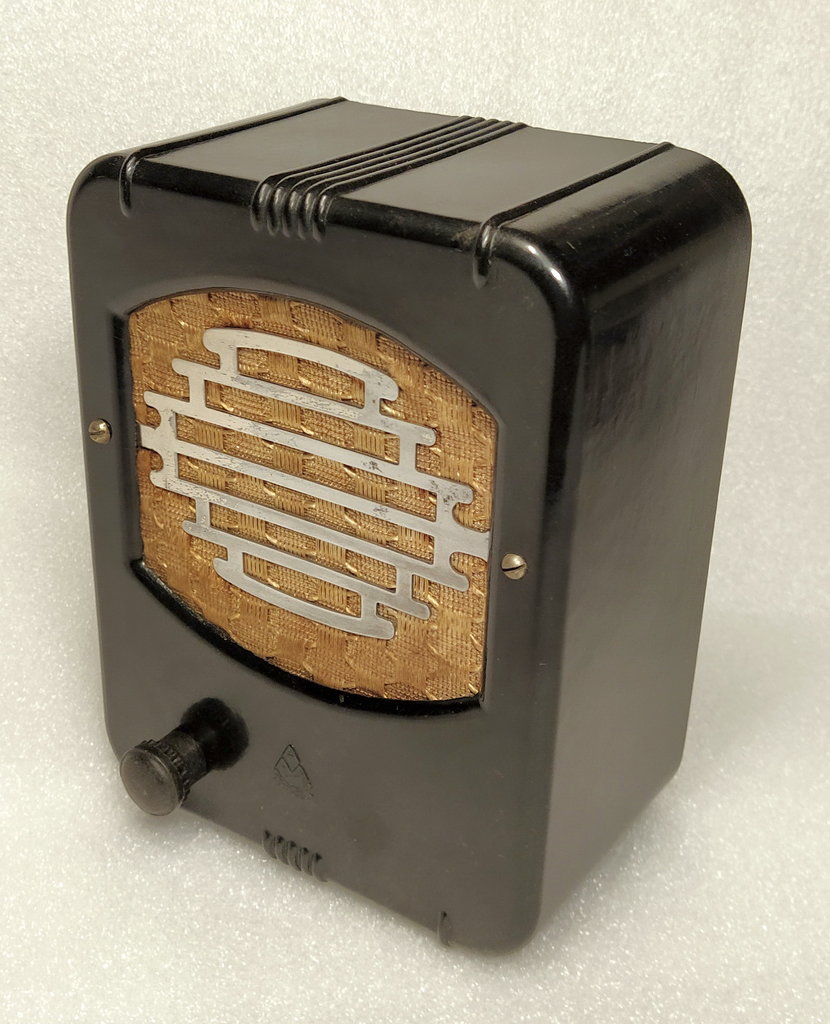

197. 0,25-ГД-III. Ещё одна версия от этого завода, с логотипом на корпусе

Ткань неоригинальная

[RomanSavel]

Приветствую!

Замечательная коллекция!
Полностью прочитал всю тему, ознакомился!
Так держать

[Юный техник]

Приветствую!

Замечательная коллекция!
Полностью прочитал всю тему, ознакомился!
Так держать

Спасибо, будем стараться...
Хотя, с каждым новым экспонатом, держать так становится всё сложнее

[RomanSavel]

Ну, по мере сил и возможности.
Добавил второй плюсик.
После того, как, на сей раз прочитал всю тему целиком, впечатления существенно усилились

[VINT]

196. 0,25-ГД-III-1, Артель "Металлоизделий", Харьков

Практически идентичен АГ №6, только завод другой. (Вероятно один и тот же, но в разные временные периоды)

Интересные надрывы у корзины динамика. Расположены так, как будто специально сделаны.

Скорее всего дефект штамповочного пуансона.

Появилось минутка, посмотрел мой вариант. Периоды, конечно, разные, маркировка тоже немного отличается, а радиоткань одна и та же и надрывы у корзины динамика тоже видны. Видимо, действительно - дефекты при штамповке.
Что касаемо маркировки, то АРТЕЛИ были раньше, потом, во второй половине 50-х годов, постепенно они все были ликвидированы и превратились в разные ЗАВОДЫ. Поэтому тот вариант под № 6, уважаемый коллега Юный техник, где указан ЗАВОД, был сделан позднее, чем этот с указанием Артели Металлоизделий. Наверное, матрицу с пуансоном уже заменили ))!

С уважением, VINT

[Юный техник]

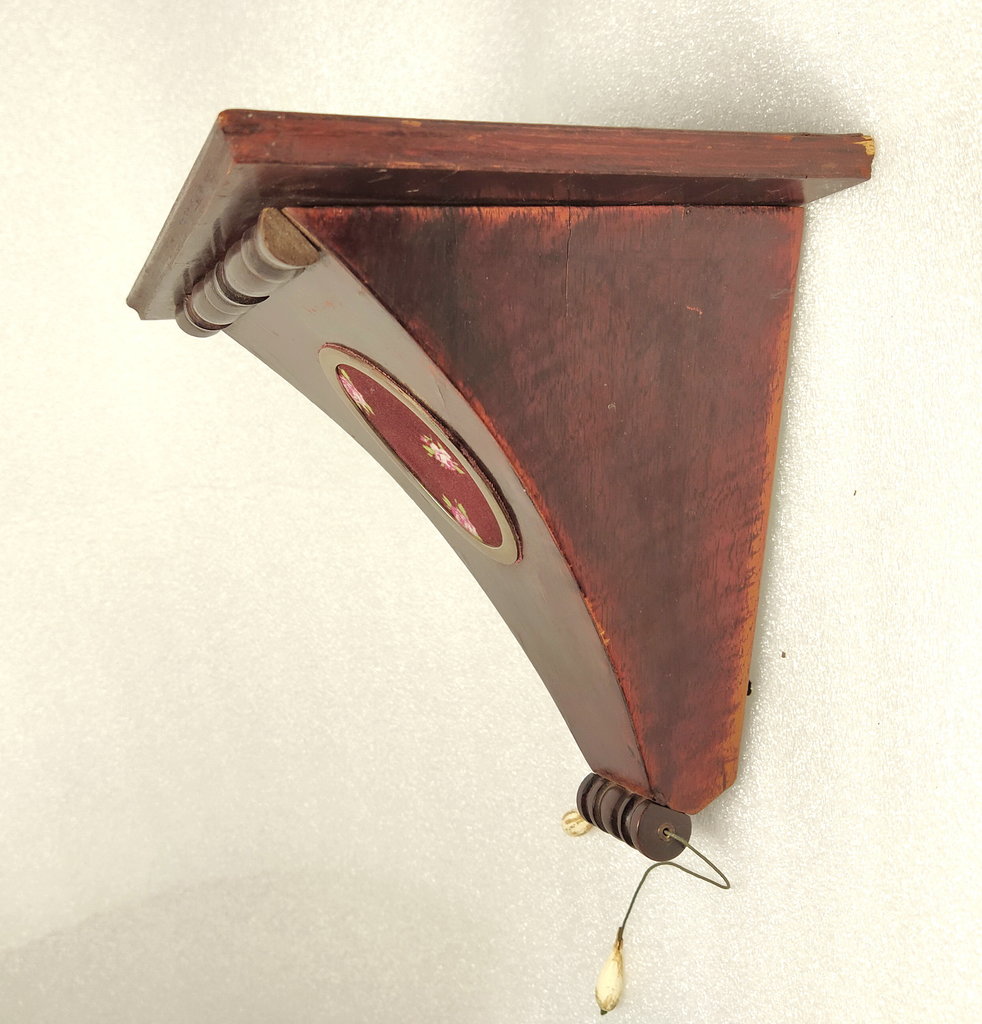

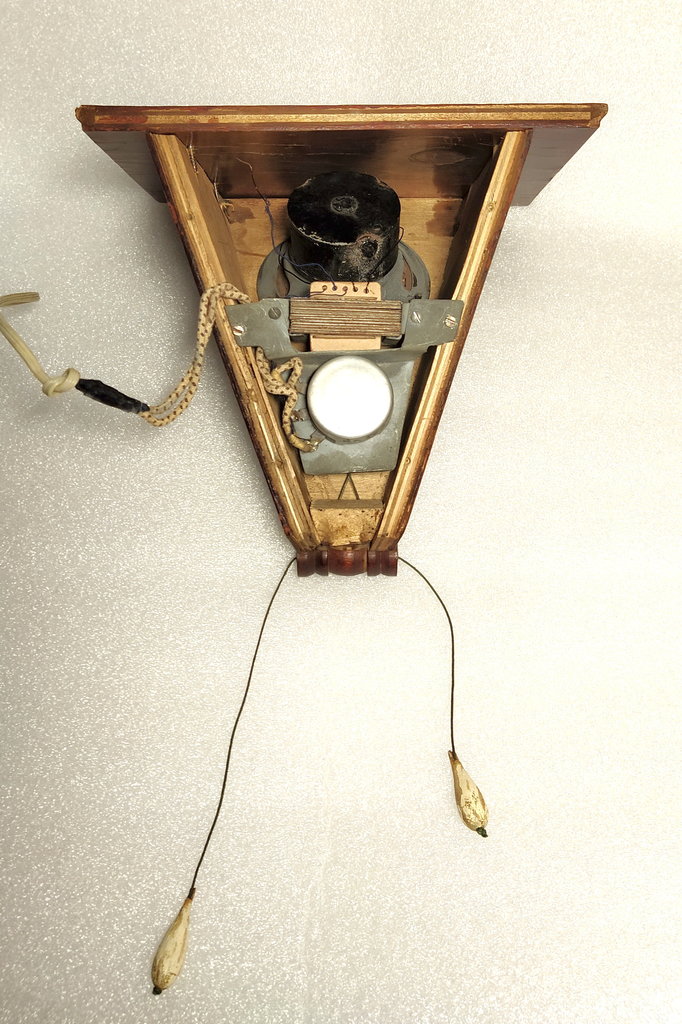

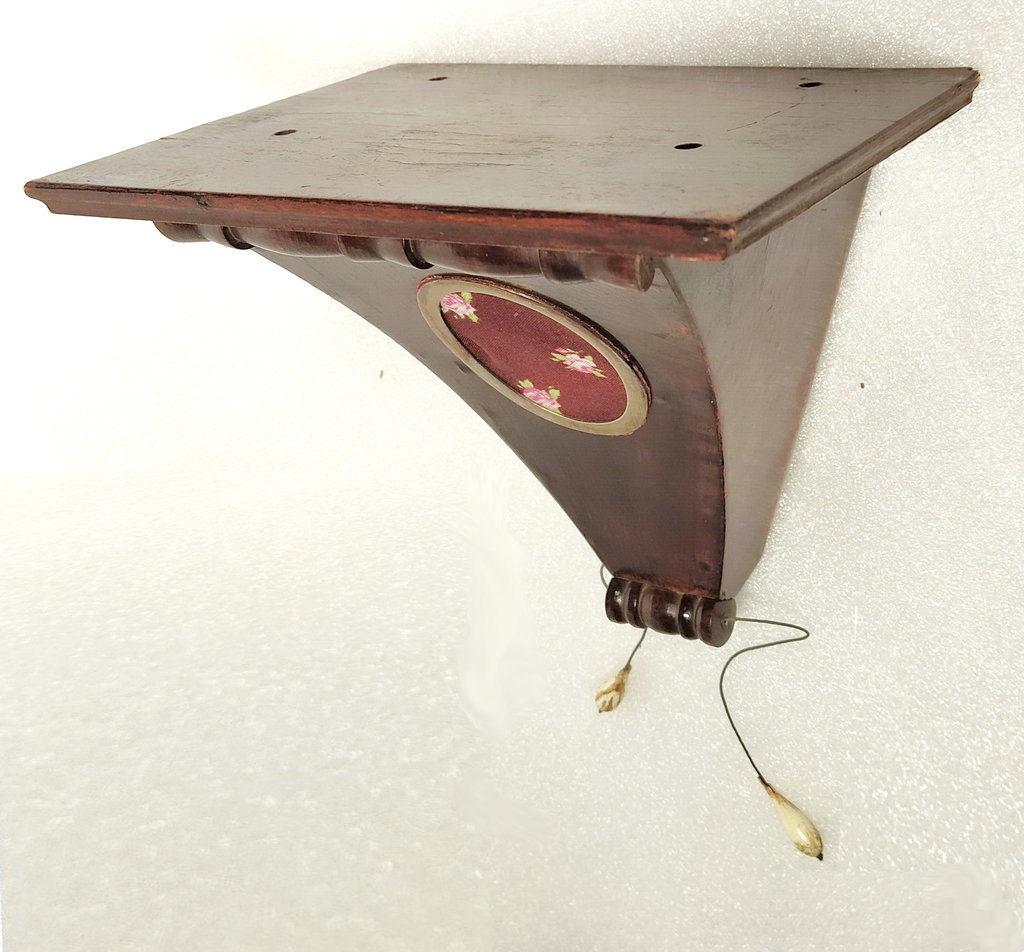

198. Назову его "Полка"

Когда-то давно я уже видел такое изделие, но не приобрёл, подумав, что самоделка. Теперь попался ещё один, что не отменяет этого предположения. Но, с одной стороны, для самоделки слишком сложно, с другой - для завода слишком технологично (например, задняя стенка изнутри сточена под крепление регулятора), очень неудобный процесс сборки. Для заводского изделия слишком криво сделаны все отверстия.
Штамп на заднике - ОТК-43 - ничего не проясняет

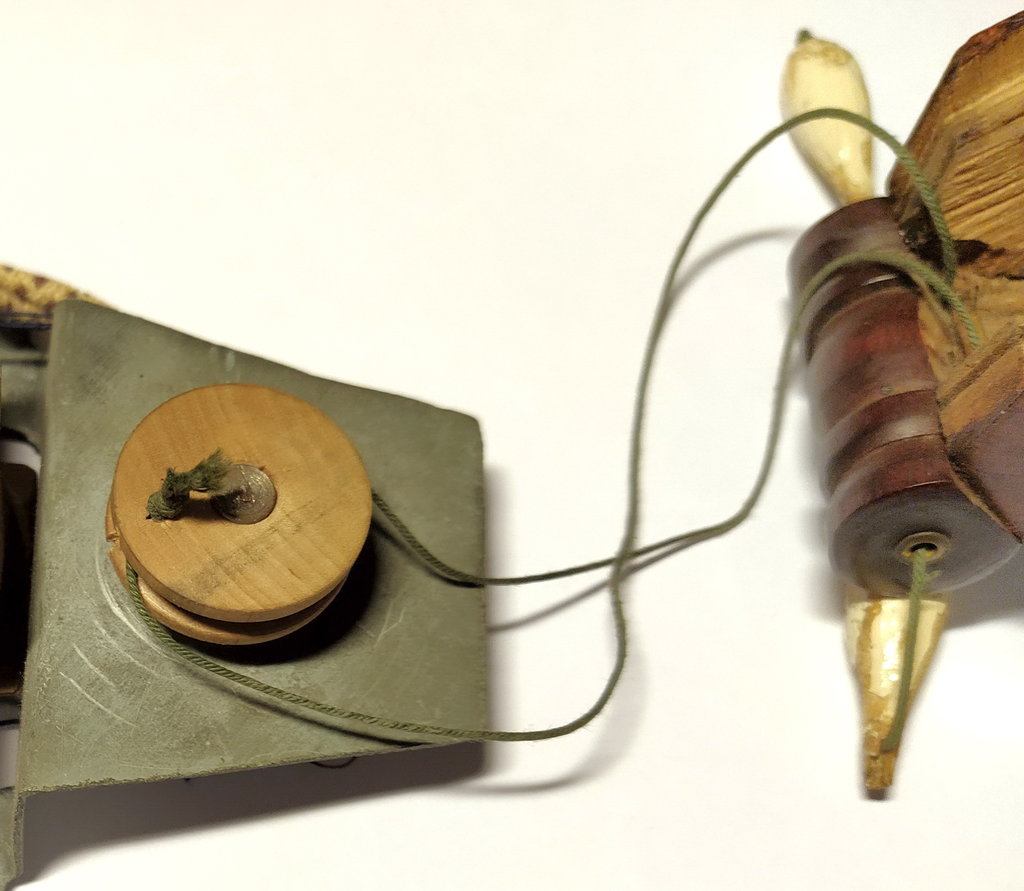

Возможно какая-то проба, которая не пошла в серию по причине многих неудобств. Регулятор громкости, например, очень туго крутится за нитки, т.к. они под 90 градусов поворачивают.

Ткань здесь неродная, хотя и похожа на "цветочки" Ленинграда

[RomanSavel]

Да уж, весьма любопытный "птеродактиль".
Про способ регулировки громкости промолчу

[VINT]

198. Назову его "Полка"
Когда-то давно я уже видел такое изделие, но не приобрёл, подумав, что самоделка.

Мне тоже доводилось видеть такое изделие на какой-то из электронных площадок. Фото были неудачные, и я тогда подумал, что это самоделка. Но вот теперь тоже сомневаюсь: вполне может быть, что и заводское. Внутренности из металла, овальная окантовка, сам конструктив АГ похожи на заводские. Да и оттиск "ОТК". Может быть, в новом аппарате и веревочная регулировка громкости работала нормально. Вполне возможно, что это попытка выпускать серийно такую "экзотику". Были ведь в СССР разные "нестандартные" громкоговорители, типа казака с трубкой, телевизора и т.д. Почему нет?

С уважением, VINT

[Юный техник]

199. Возможно, что именно это и есть ДГМ. Производство артели "Радиопром", Москва

От Тулы отличается тем, что панель динамика использована от приёмника Заря со всеми излишними для АГ отверстиями.

Ткань подошла от Урала-53. Цвет корпуса не очень совпал, но когда чистил, то увидел, что на самом деле оригинальная краска была довольно яркая.









Фото "до"

[Крым]

Ну вот это ничего себе! 200(!!!) моделей этого примитивного устройства из 3-х деталей и корпуса... Вот это наклепала промышленность! И главное - на [цензура] столько?

Юный техник, но вам респект и уважуха, как говорит молодежЪ

[Юный техник]

Ну а как же? - чтобы в любой интерьер вписалась...
А в США их,моделей, пожалуй, раз в 10 больше было за тот же период

[maister]

Ну а как же? - чтобы в любой интерьер вписалась...
А в США их,моделей, пожалуй, раз в 10 больше было за тот же период

Проводное вещание было только в СССР!
В США были модели несколько другого назначения....

[Юный техник]

Ну а как же? - чтобы в любой интерьер вписалась...
А в США их,моделей, пожалуй, раз в 10 больше было за тот же период

Проводное вещание было только в СССР!
В США были модели несколько другого назначения....

Было оно в довольно многих странах и в США в частности...
А назначение - часто вещь условная. Вот репродукторы Рекорд, посмотрите на старых фото - они использовались и как абонентские и как выносные

[maister]

Ну а как же? - чтобы в любой интерьер вписалась...
А в США их,моделей, пожалуй, раз в 10 больше было за тот же период

Проводное вещание было только в СССР!
В США были модели несколько другого назначения....

Было оно в довольно многих странах и в США в частности...
А назначение - часто вещь условная. Вот репродукторы Рекорд, посмотрите на старых фото - они использовались и как абонентские и как выносные

Позвольте узнать, а какое напряжение было в "трансляционной сети" у НИХ? и сносочку извольте дать на в каком колхозе США вещали по проводам?

[Юный техник]

Ну а как же? - чтобы в любой интерьер вписалась...
А в США их,моделей, пожалуй, раз в 10 больше было за тот же период

Проводное вещание было только в СССР!
В США были модели несколько другого назначения....

Было оно в довольно многих странах и в США в частности...
А назначение - часто вещь условная. Вот репродукторы Рекорд, посмотрите на старых фото - они использовались и как абонентские и как выносные

Позвольте узнать, а какое напряжение было в "трансляционной сети" у НИХ? и сносочку извольте дать на в каком колхозе США вещали по проводам?

Вы слишком узко понимаете понятие "Проводное вещание". Расширьте свои границы...
https://ru.wikipedia.org/wiki/%D0%9F%D1 ... 0%B8%D0%B5

[Александр Хрисанов]

Статья в википедии хорошая, но со статистикой у них полный швах:

В 1996 году проводное радиовещание было доступно 64 % населения Российской Федерации (94 848 000 чел.); много лет спустя, уже в 2020-м, этот показатель многократно снизился до менее чем 1 % (меньше чем 1 467 000 чел.)


И тут-же:

По состоянию на 6 октября 2020 года в трех вместе взятых городах федерального значения — Москве, Санкт-Петербурге и Севастополе насчитывается 2 868 700 абонентов ФГУП «РСВО» (домохозяйств и организаций).

[Юный техник]

Да, статья вообще написана довольно странным языком. Но представление о масштабах распространения явления даёт неплохое

[nomo]

Страничка не на русском, но перевести не сложно

https://en.wikipedia.org/wiki/Telefon_Hírmondó

[VINT]

Проводное вещание было только в СССР!
В США были модели несколько другого назначения....

..... и сносочку извольте дать на в каком колхозе США вещали по проводам?

Уважаемый коллега, maister,
Вы получили ответ на свой вопрос от наших коллег. Кроме ссылок можете также более внимательно ознакомиться с фото громкоговорителей для проводного вещания различных стран из коллекции автора темы, а также из предложений на разных электронных площадках (там найдете радио из США, Англии и многих других стран Европы). Странным выглядит Ваше утверждение на фоне того, что абонентские громкоговорители для проводного радио изготавливались в совершенно разных странах. Они что, делали такое радио для СССР что ли?

А вот извольте Вы привести хотя бы одну ссылку в подтверждение Ваших слов о том, что проводное вещание было только в СССР.

С уважением, VINT

[Юный техник]

200. ЭДР-1. Завод "Электросила", Ленинград. Начало 1930-х.

Ничего про это изделие в музее Электросилы сказать не смогли
Утрачены трансформатор и кенотрон, использовавшиеся для подмагничивания.

[VINT]

Прекрасный и очень редкий экспонат.
Но абонентский ли это громкоговоритель? Может быть, не для этого был предназначен? Какие-то два независимых вывода (если я правильно понял): слева и справа. А следов установки кенотрона и трансформатора что-то не видно. Может быть, у этого аппарата какое-то специальное назначение?
Но все равно, экспонат замечательный. Поздравляю, коллега!

С уважением, VINT

[Петр Васильевич]

На фото сзади слева видны на дне ящика отверстия для крепления чего-то, наподобие силового трансформатора или шасси выпрямителя. А клеммы с этой стороны на боковой стенке подключены к катушке подмагничивания, как мне кажется.

[Юный техник]

Да, коллеги, всё верно. Это, конечно, не абонентский громкоговоритель, но выносной или трансляционный. Продавец вообще почему-то считал, что он он кинопередвижки.
Отверстия слева пустуют, а провода от катушки к клеммам идут как-то по диагонали - явно там что-то стояло. На клеммах написано ~=110В

[Юный техник]

201. Неизвестный без опознавательных знаков.

Очень похож на №91 корпусом и динамиком. Только исполнение получше...
Лицевая ткань, очевидно, неоригинальная

[nomo]

Уже четвёртый неопознанный корпус с такими комплектующими. Чует моё сердце, что это завод №3 Радиоизделий. И по дате - начало 50-х.

[Юный техник]

202. Малютка, завод Радист, Ленинград

Расцветка, особенно задника, мне напоминает фотографии космоса, сделанные в зелёных тонах

[VINT]

Да, очень редкий и приятный цвет.
А вот интересно, кроме надписи "Ленинград" есть ли у этого АГ какая-то еще маркировка (может быть на дне)?

С уважением, VINT

[Юный техник]

А вот интересно, кроме надписи "Ленинград" есть ли у этого АГ какая-то еще маркировка (может быть на дне)?

Ну, логотип Радиста на лице...
Вообще, на многих Малютках от Радиста на дне, снаружи, приклеена бумажка. Но ни разу на ней не обнаружил надписей.

[Юный техник]

203. Ока, Завод пластмассовых изделий, г. Горький

[Юный техник]

Несколько "Малюток" затерялось в общей радуге и оказалось непронумеровано

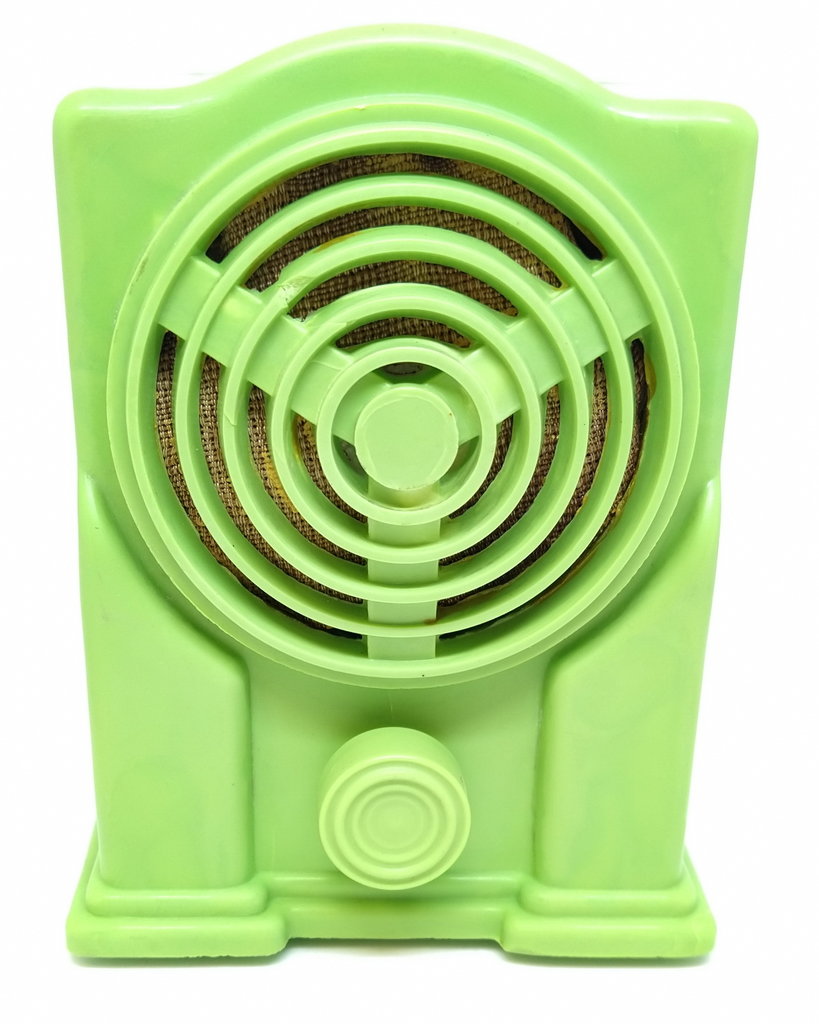

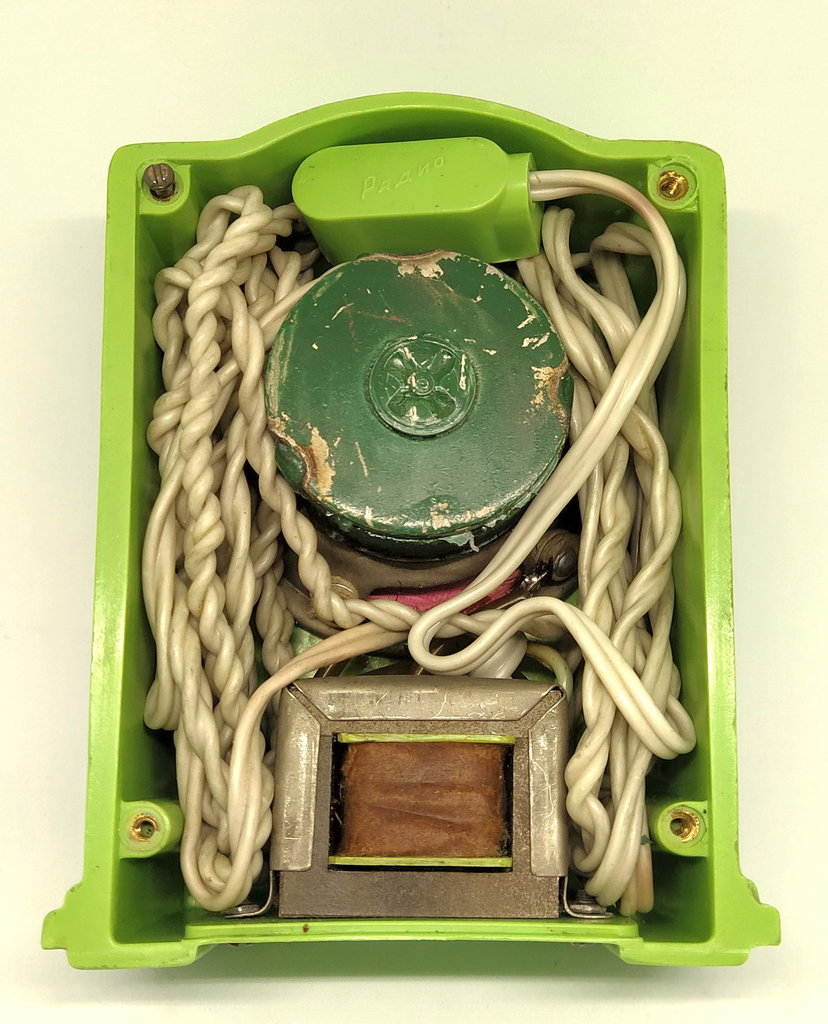

204. Салатная. Артель "Гпампластмасс"








205. Коричневая пёстрая. Артель "Грампластмасс"







206. Светло-коричневая. Артель "Грампластмасс"

[losiar]

На фото где ЗиК хорошо видна технология гибки фанеры надрезами.
Кто то может подсказать как давно появилась эта технология? Буду примного благодарен. В инете тоже попадалась картинка подобного забугорного ящика. Какого года произведен не было написано, но по виду наверно старше ЗиКа.

[Александр Хрисанов]

Сто лет назад так фанеру уже гнули, для всяких ненагруженных изделий.

[losiar]

Сто лет назад так фанеру уже гнули, для всяких ненагруженных изделий.

Спасибо. Почитать бы чего из тех времен.) Искал не нашел ничего путного.
