Вторая жизнь магнитолы

Сообщение

zzk88 · #1

Всё в видео.

[youtube][/youtube]

дед Палыч · #2

пишет попробуйте загрузить позже...

Kusik68 · #3

Не понял, а пластинку куда ставить ? И даже ММ головы нету,а уж пьезо и подавно. Низачот

дед Палыч · #4

делал почти так же...
нормально работает...
только зачем к головкам?
можно и прям на вход ум...

zzk88 · #5

там УМ на одной микросхеме, на которую подаётся сигнал с головки через конденсаторы
отдельного входа нет
сейчас сигнал идёт не к головками, а к проводу, отпаянному от головки, через резисторы

Flying · #6

Подобные модули видел с блютус'ом, FM, и пультом ДУ. Соответственно можно, с их помощью, значительно расширить функциональность не только магнитол.

zzk88 · #7

Это как раз такой модуль. С пульта управляю, но радио не слушаю.

sacha-7 · #8

дед Палыч писал(а): только зачем к головкам?
.

Чтоб побольше искажений,наводок и помех собрать!

А так да! Китайцы молодцы

,подобную штуку можно вставить даже в утюг, да и куда угодно!

Alexnet · #9

Наводки/помехи ладно... Относительно линейный сигнал плеера теперь ещё и стандартную УВ
коррекцию проходит...
Неужели в самом деле негде в магнитоле "уцепиться" кроме УВ ?

zzk88 · #10

Подумаю позже. Хотя качество звука отличное.

gegemon · #11

zzk88

Какое питание у этого модуля? В обычный приёмник можно встроить?

zzk88 · #12

12 В, но у меня вроде от 9 В работает нормально. Можно куда угодно установить. Только питание подать, и выход подключить к усилителю.
http://ru.aliexpress.com/item/DC-12V-Ca ... 53667.html
можно найти и подешевле, и в другом исполнении - есть и без экранчика, и серебристые
для приёмничков взял пару таких простейших http://ru.aliexpress.com/item/1pcs-TF-c ... 23660.html

zzk88 · #13

Звук теперь играет и с компа через блютуз, - магнитола в соседнем помещении. Слушаю интернет-радио "Дискотека 80-х"...
Можно и с телефона, и с планшета запустить)))

Flying · #14

zzk88 писал(а):Звук теперь играет и с компа через блютуз, - магнитола в соседнем помещении. Слушаю интернет-радио "Дискотека 80-х"...
Можно и с телефона, и с планшета запустить)))

Отлично! Кстати, как у модуля, блютус с различных устройств прописывается? И позволят ли пара таких модулей одновременно принимать сигнал с одного источника (по блютус)?

aprel16 · #15

zzk88
+ поставил. Надо брать на пробу.

zzk88 · #16

Александр, заказал ещё 4 разных модуля. Следующий (простой, моно) хочу встроить в трансляционный приёмник. Вот этот: Радиоточка артели "Граммпластмасс", Красное Село, 51 г. http://rt21.getbb.ru/viewtopic.php?f=35&t=121266
Нужно будет подумать, чтобы вывести элементы управления сбоку как можно незаметнее.

Отвечу на предыдущее сообщение про блютуз: у меня мини-блютуз передатчик (размером с очень маленькую флэшку) подключается к юсб компа. Устанавливается программа БлюСолей - стандартная для работы блютуз на компе. Модуль в магнитоле переключаю в режим блютуз, и в программе подключаюсь к этому модулю. Далее, в Винамп выбираю как звуковуху Bluetooth AV Audio и запускаю потоковое радио с интернета. 101.ru - куча музыкальных потоков, для выдёргивания ссылок на них использую страничку http://cyber01.ru/101/

zzk88 · #17

Flying писал(а): Кстати, как у модуля, блютус с различных устройств прописывается? И позволят ли пара таких модулей одновременно принимать сигнал с одного источника (по блютус)?

1. Никак. Устройство (комп) находит модуль и подключаем.
2. Думаю, это будет сложно организовать, но можно. Примерно, как одновременный вывод звука через две звуковых карточки.

gegemon · #18

zzk88 писал(а):для приёмничков взял пару таких простейших http://ru.aliexpress.com/item/1pcs-TF-c ... 23660.html

Интересно,сколько они потребляют? Наверное аккумуляторы наиболее подходят. Батарей не напасёшься.

German · #19

zzk88 писал(а):там УМ на одной микросхеме, на которую подаётся сигнал с головки через конденсаторы

Это УВ..... и на него кидать 700мВ....

Тогда-уж на тембр блок...

zzk88 · #20

gegemon писал(а): Интересно,сколько они потребляют? Наверное аккумуляторы наиболее подходят. Батарей не напасёшься.

Да, аккумуляторы от телефонов думаю подключать.

zzk88 · #21

German писал(а): Тогда-уж на тембр блок...

Надо поразбираться. Вот схема подключения чипа http://radiostorage.net/?area=news/3430
вот ещё http://podolsk.electronshik.ru/pdf/pdf/b/ba343.pdf

Если подскажете - буду благодарен. Вижу, что микрофон к этой микросхеме тоже просто через резистор подключают...

sacha-7 · #22

zzk88
На фига эта м\с вообще нужна? Подключается просто вместо её выхода

И с Днём рождения!

lapa · #23

По с статистике, у Филь вход темброблока это регулятор баланса.
Достаточно на ноги переменника выход платки подпаять и подумать как подавать питание.
Обычно, при нажатии только одной кнопки запись, схема запитывается вся, кроме двигателя.

zzk88 · #24

sacha-7 писал(а):zzk88
На фига эта м\с вообще нужна? Подключается просто вместо её выхода И с Днём рождения!

Спасибо!
Вместо выхода - тембр не получится регулировать и звук будет другой, не винтажный

Хотя попробую.

zzk88 · #25

lapa писал(а):По с статистике, у Филь вход темброблока это регулятор баланса.

В магнитоле нет регулятора баланса(((

Alexnet · #26

zzk88
Всё там будет регулироваться... Удаляете кондёры выхода УВ и резистор ,через который УВ питается. Потом подпаиваете выходы плеера и всё. Звук будет уже более менее нормальным.

По факту - находите выводы 3 и 6 на плате. Идёте по дорожкам до разделительных конденсаторов.Выпаиваете их и подключаете к "уходящим вдаль" дорожкам плеер. Всё .

German · #27

zzk88 писал(а): магнитоле нет регулятора баланса(((

№11...

Alexnet · #28

Вот и схема нашлась). У меня её нагуглить не получилось

Удаляете конденсаторы 2705 и 2805. Подпаиваете выход плеера и радуетесь). Очень желательно обесточить микросхему УВ. Для этого в удобном месте,непосредственно возле микросхемы перережьте дорожку,идущую на 4й вывод микрухи.

zzk88 · #29

Напрямую на динамики - еле слышно. Слабый усилок на плате, только для наушников.
Повесил на темброблок без всяких резисторов. Герман был прав. Правда теперь тембр не регулируется, но звук и так устраивает - стал чище и регулировать удобнее.
Регулятора баланса на моей нет - см. видео.

lapa · #30

zzk88 писал(а): Регулятора баланса на моей нет - см. видео.

Плата отсутствует как класс ?

Какие еще отличия от D8040?

zzk88 · #31

Да, плата отсутствует. И место под регуль не предусмотрено - корпус без щели.
Кстати, больше ничего переделывать не буду))) Т.к. после подключения к блоку регулировки громкости и тембра - играет бесподобно!
Тембр можно менять, балансируя регуляторами громкости платы и магнитолы. Плата даёт более звонкий тембр, магнитола - немного подрезает верхА.

Alexnet · #32

zzk88 писал(а): Тембр можно менять, балансируя регуляторами громкости платы и магнитолы. Плата даёт более звонкий тембр, магнитола - немного подрезает верхА.

Изврат

. Сразу сделать с НОРМАЛЬНОЙ регулировкой тембров религия не позволяет)))? Хозяин барин конечно... просто интересно

zzk88 · #33

Да нет, она и по умолчанию отлично теперь играет. Регулирую только громкость на самой магнитоле.
Копать не хочу магнитолу - пока есть надежда, что шестерню нужную найду, и ЛПМ тоже будет работать.

Alexnet · #34

zzk88
Вон оно что

. Вопрос исчерпан

Flying · #35

zzk88 писал(а):
Flying писал(а): Кстати, позволят ли пара таких модулей одновременно принимать сигнал с одного источника (по блютус)?
Думаю, это будет сложно организовать, но можно. Примерно, как одновременный вывод звука через две звуковых карточки.

Если вам удастся это сделать (при наличии у вас двух модулей) - потенциальная возможность для безбедной старости

, как недорогая альтернатива мультирум'ного решения. (Мне - тоже это интересно

) . Спасибо!

zzk88 · #36

Flying писал(а):потенциальная возможность для безбедной старости

Можно в ЛС подробнее?
Блютуз плохо распространяется, в соседних комнатах могут быть помехи и разрывы.

aprel16 · #37

zzk88
Можете ли охарактеризовать прием ФМ? Чуйку, разделение, есть ли RDS? Принудительное "моно" есть?

zzk88 · #38

Я его не слушаю... но попробовал. Радио только моно. Только автопоиск станций. Чувствительность хорошая - нашло все станции на небольшой кусок провода. Короче - радио как в дешёвом китайском сканирующем приёмнике.

aprel16 · #39

zzk88
спасибо, жаль.

zzk88 · #40

Но можно же подобрать на свой вкус в Китае.
Вот для этой беленькой точки http://rt21.getbb.ru/viewtopic.php?f=35&t=121266 подобрал вчера такой модуль с усилителем http://ru.aliexpress.com/item/2-3W-5V-P ... 91943.html
- сзади на треснутом месте думаю поставить.

zzk88 · #41

Важное добавление.
Магитолы etс не буду переделывать, если их ЛПМ и т.п. можно починить. Важно сохранить оригинальность.
В крайнем случае - пихайте модуль в батарейный отсек.

Flying · #42

zzk88 писал(а):Но можно же подобрать на свой вкус в Китае.
Вот для этой беленькой точки http://rt21.getbb.ru/viewtopic.php?f=35&t=121266 подобрал вчера такой модуль с усилителем http://ru.aliexpress.com/item/2-3W-5V-P ... 91943.html
- сзади на треснутом месте думаю поставить.

Вот тоже "припас" идейку нечто-подобного

:

sacha-7 · #43

zzk88 писал(а):Радио только моно. Чувствительность хорошая - нашло все станции на небольшой кусок провода. Короче - радио как в дешёвом китайском сканирующем приёмнике.

Проверял такие модули в прошлом году

Радио кстати приятно удивило работает не хуже тюнера Пионер 80х годов,по крайней мере на слух не отличить,а по чувсвительности Пионерка даже проигрывает

Кстати если нет индикации стереоприёма,то это не зночит что он моно

gegemon · #44

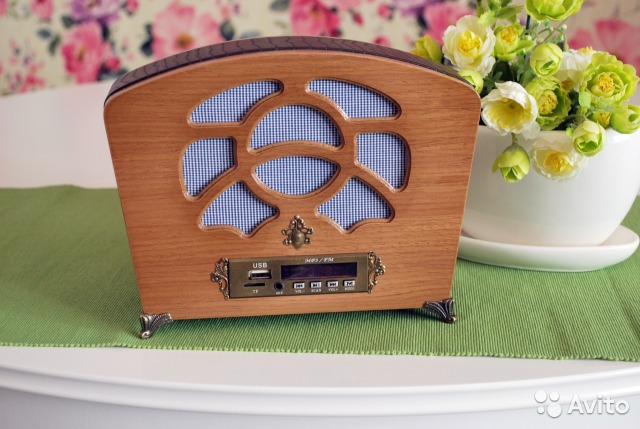

Вот на местном Авито такая конструкция:https://www.avito.ru/vidnoe/audio_i_vid ... _786918181

zzk88 · #45

Александр, мой моно - я ж не глухой

sacha-7 · #46

zzk88 писал(а):Александр, мой моно - я ж не глухой

А как быть с таким утверждением? При подаче ещё вместо головки

zzk88 писал(а): качество звука отличное.

Как что-либо можно понять при таком включении?

aprel16 · #47

zzk88
Нет ли на этом сайте хороших приставок с ФМ стерео? И желательно с МП3 с USB.

zzk88 · #48

Что-то такое... http://ru.aliexpress.com/item/F98-Newes ... 27858.html
Но надо у продавца спросить, точно ли стерео FM.

aprel16 · #49

zzk88
было бы очень интересно

zzk88 · #50

Вообще, в радиоточку надо попробовать это запихнуть, т.е. просто динамик от точки подключить вместо родного.
