Доброго всем времени суток!
Ведя в соседней ветке тему "Реплики старых приемников", по реакции некоторых форумчан понял, что неправильно ремонт аппаратов
выкладывать в той же теме, решил поэтому завести эту. Здесь буду выкладывать интересные приемники с моей точки зрения , прошедшие ремонт и восстановление в моей мастерской.... Тем более в воскресение завершил ремонт интересного америкосовского приемника CBS-Columbia model 540 с интересным бортовым номером 10020.



Традиционно достался весьма печальным и грязным, но комплектным и некопаным, а после мойки еще выявилась деградация пластика корпуса, после чего было принято решение о кардинальной проклейки трещин с последующей шпаклевкой и покраской.



Питание аппарата традиционное 120 вольт 60 Гц. Частота критична, поскольку часы работают под управлением будильника, имеющего внутри электромотор, и у нас за сутки будильник отстает примерно на 5 минут. Механизм не изношенный, только отмыл керосином шестерни от старой смазки и вновь смазал. Шасси отмыл и покрасил, заменил несколько конденсаторов, включая электролитические по питанию, потерявшие 90-95 процентов емкости.




Обрамление шкалы и часов пришлось зачистить и нанести новое оформление, в целом теперь выглядит так и бодро шумит на средних волнах по команде будильника или вручную...

А почему вы их называете "Флип-Флоп"?
"Flip-Flop" - жаргонизм для обозначения перекидных часов, из-за характерного звука, с которым перекидываются пластинки с цифрами.

Evory писал(а):А почему вы их называете "Флип-Флоп"?
"Flip-Flop" - жаргонизм для обозначения перекидных часов, из-за характерного звука, с которым перекидываются пластинки с цифрами.

принято. При редактировании потерял слово "прототип" поскольку они тоже используют электромотор для привода механических индикаций времени на циферблатах.

Не так давно завершил параллельно два проекта для коллег-северян из Нового Уренгоя, очень просили они найти и отремонтировать пару немцев, причем хотели оба Saba, но поскольку данные экземпляры на просторах инета по кусачей цене из-за их излишней раскрученности, поиск занял достаточно большой промежуток времени, еще немало пришлось с продавцом обсуждать тонкости восприятия мира.... ну это в прошлом. Прибыли аппараты не битыми и это весьма порадовало.
Итак первый Saba Schwarzwald W5-3D житель черного леса 1958 года, при первом осмотре и включении показал себя этаким бодрячком, несмотря на полностью растрескавшийся лак и полувековой слой пыли он пытался петь, хотя и тросик проскальзывал и регуляторы хрипели. После мойки и смазки\регулировки шасси ожило, весьма порадовало то, что все родные детали не подвели.



С корпусом пришлось помучиться, снять старое покрытие и оттонировать втемную, поскольку сбоку были два темных пятна неизвестного происхождения, которые не смог вывести химией. Полоски - решение от дружественного Китая, выписал оттуда медную самоклеящуюся ленту шириной 3 мм (длина 10 метров) за 100 с небольшим рублей и приклеил после первого слоя лака. Если бы не оттенок - идеально бы подошло такое решение.





Второй аппарат под кличкой Saba Freudenstadt 125 стерео более поздний по рождению (1961). Здесь как раз обратный процесс - корпус легко поддался полировке, поскольку полиэфирный лак имел только обширные поверхностные царапины, а пару трещин удалось скрыть воском. Раскрошившееся покрытие нижней губы удалось закрыть тоненьким алюминиевым уголком вырезанным из профиля купленного в OBI и покрашенного золотистой акриловой краской, смотрится достаточно аутентично...

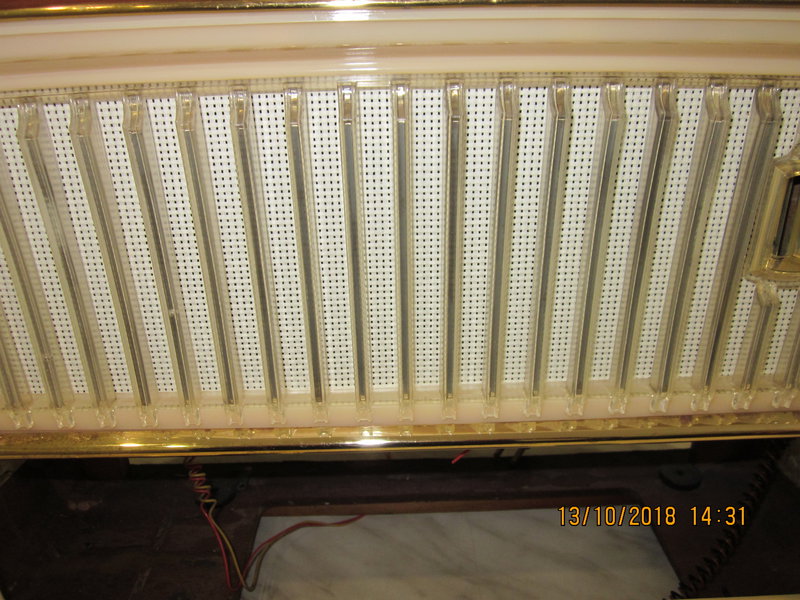

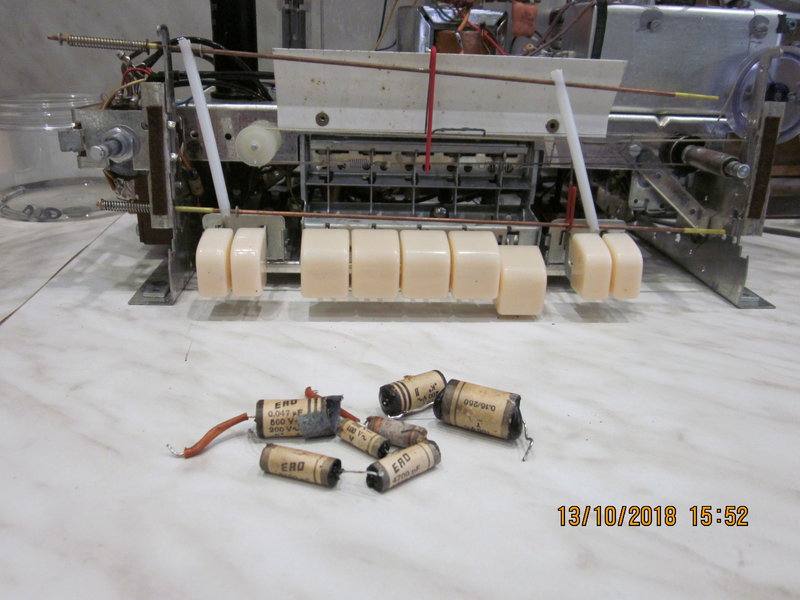

Сложнее было с шасси, в который раз выпаял пригоршню конденсаторов, уже не первый раз встречаются в этих моделях конденсаторы фирмы ERO с практически полной потерей емкости. Да еще трансформатор на второй минуте прогрузки печально испустил свой дымный дух... Пришлось менять на ТАН-62

в итоге получился весьма приличный аппарат с прекрасным звучанием.

А уж как коллеги радовались - это тема отдельного рассказа.....

продолжаем разговор....
Пару лет назад от Федора Кутника получил отличный подарок-неопознанный приемник (как потом выяснилось Stern Intimo 5440)
аппарат весьма неплох по электрической части, но шашель его не пощадил, в следствии этого, несмотря на отличную упаковку корпус приемника плохо перенес переезд. И был отложен до лучших времен....







(первые три фото Федора перед отправкой)
Ну вот судя по всему лучшие времена наступили
и я решил привести его в порядок, продефектовал все разрозненные пересылкой части корпуса и решил склеивать, попутно меняя ткань на акустической панели и маскируя следы жизнедеятельности любителя полакомится деревом.













В итоге на полочку встал приемник, который весьма приятно покрутить долгими зимними вечерами, прослушивая передачи "театр у микрофона", "концерт по заявкам" и прочие........

...и снова здравствуйте!
погоды стоят премерзкие, самое время греть себя любимым хобби....
снял с полки небольшой приемник Telefunken Gavotte 1063w 1959 года рождения и уже несколько лет дожидающийся ремонта.

как всегда, джентльменский набор: весьма удрученное состояние лако-красочного покрытия с небольшими вмятинами по поверхности, сломанная магнитная антена, и пригоршня любимых мной конденсаторов фирмы ERO, с традиционными бешеными утечками. Кроме того утеряны декоративные пятаки на ручках регулировки, выцвела ткань на акустической доске. Отмыл шасси и поставил на пару недель сушиться. при этом выяснилась проблема с бумагой подшкальника которую все же решил, ну обо всем по порядку.
Начал с корпуса

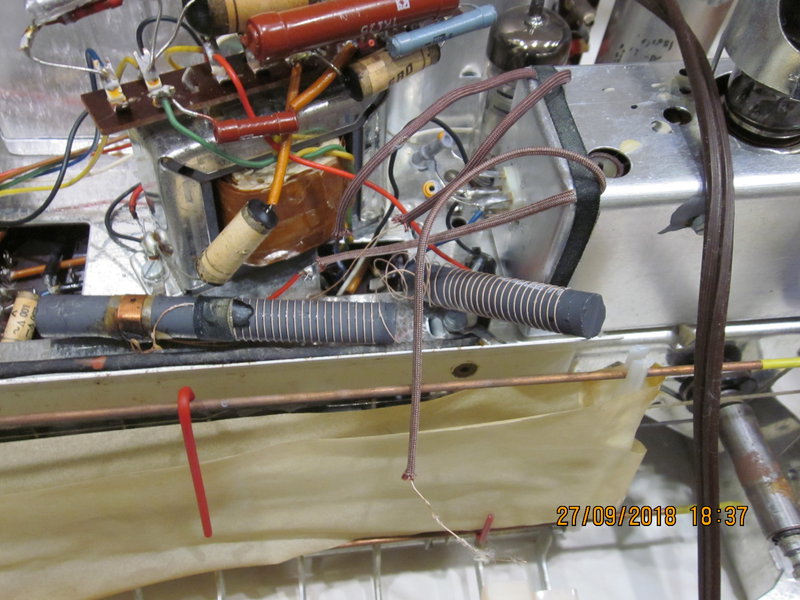

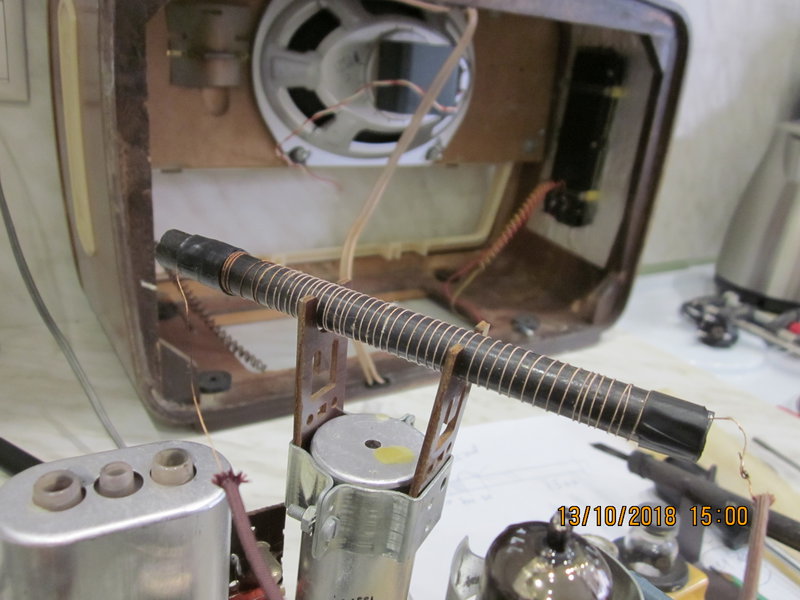

после подобрал по диаметру ферритовый стержень и перемотал магнитную антенну, заменив попутно все конденсаторы ERO с утечками (в схеме остался единственный!)



пятаки выдавил в гараже с помощью оправки и тисков из латуни и отполировал.

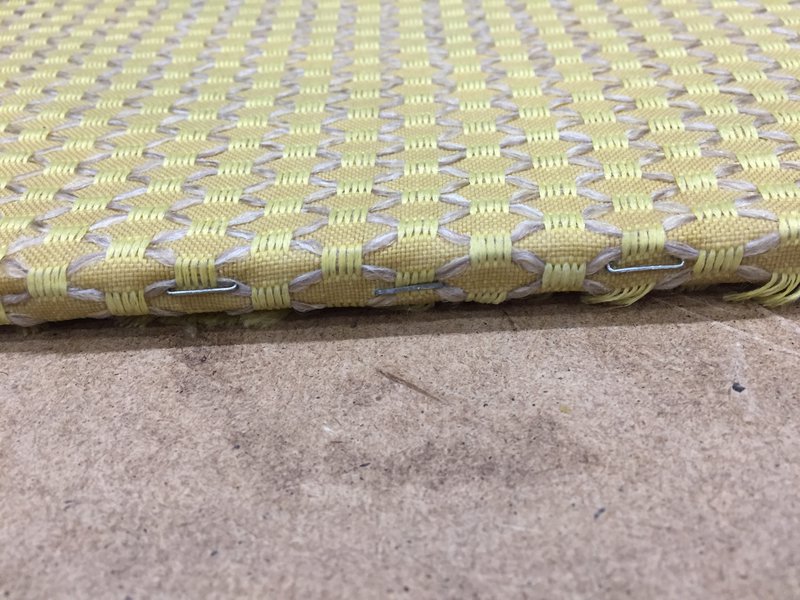

поменял ткань на акустической доске.



долго ломал голову как крепится подшкальный рассеивающий экран из бумаги, пока в интернете не нашел подобного шасси фото, правда в плохом разрешении, но позволившую предположить как все это устроено.




Начал собирать в корпус.

все! проект завершен....

"А не замахнуться ли нам на Вильяма, понимаете ли, нашего Шекспира?"(С) подумалось мне и снял с антресолей советскую радиолу "Муромец" (не Илья!), семейный раритет моего друга, попросившего привести его в рабочее состояние.

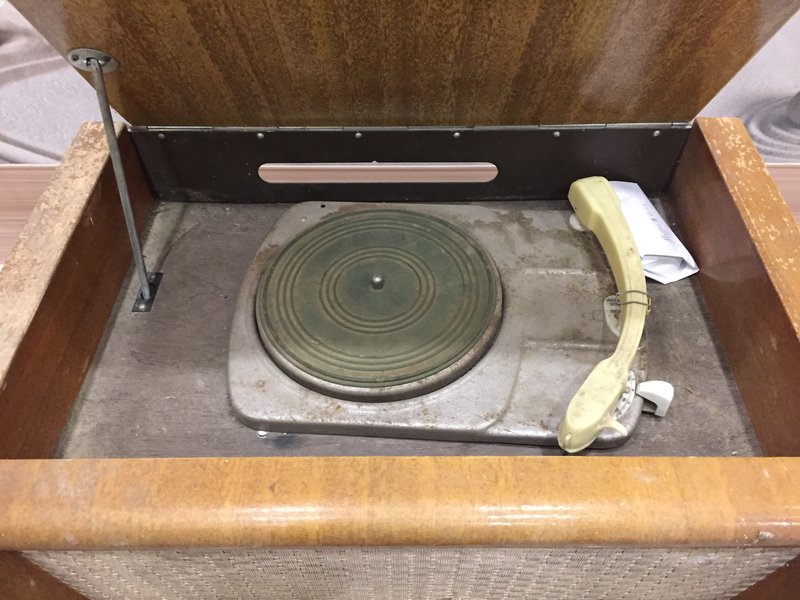

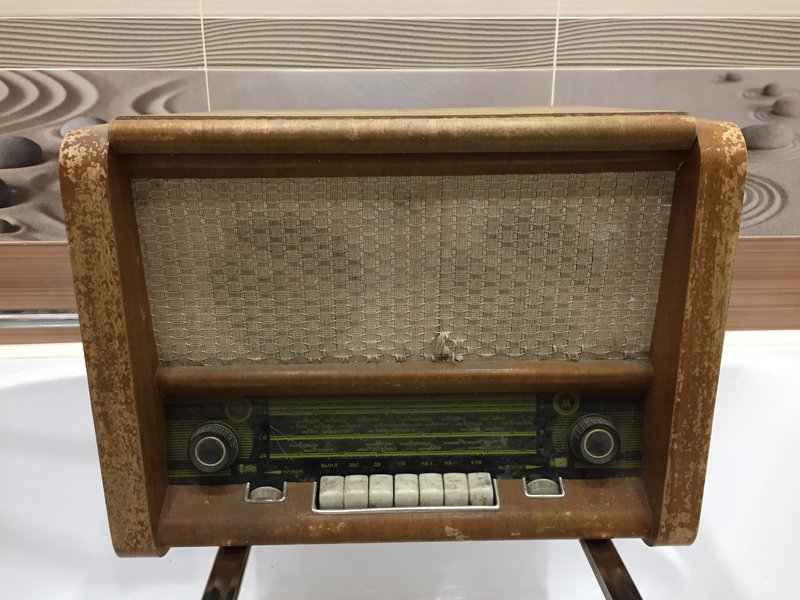

Состояние аппаратика прямо скажем удручающее...















Ну-с приступим к разбору - ревизии - дефектовке.

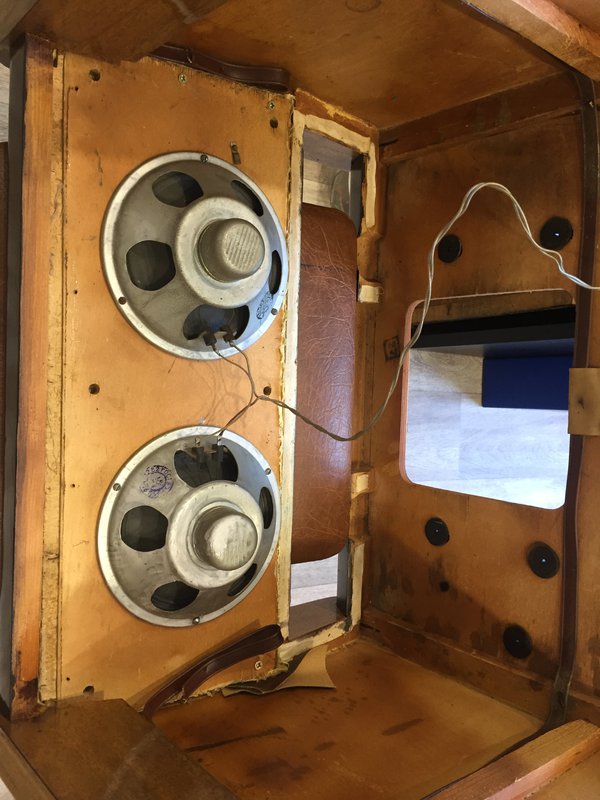

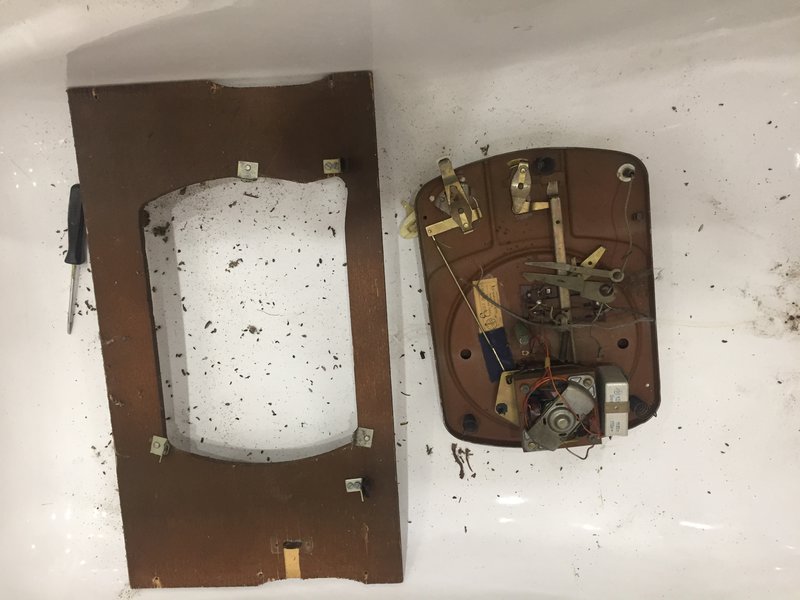

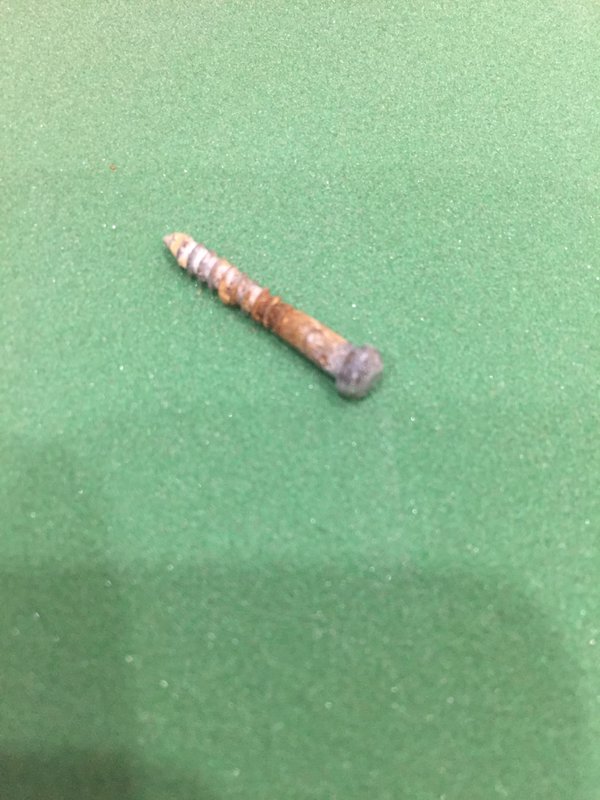

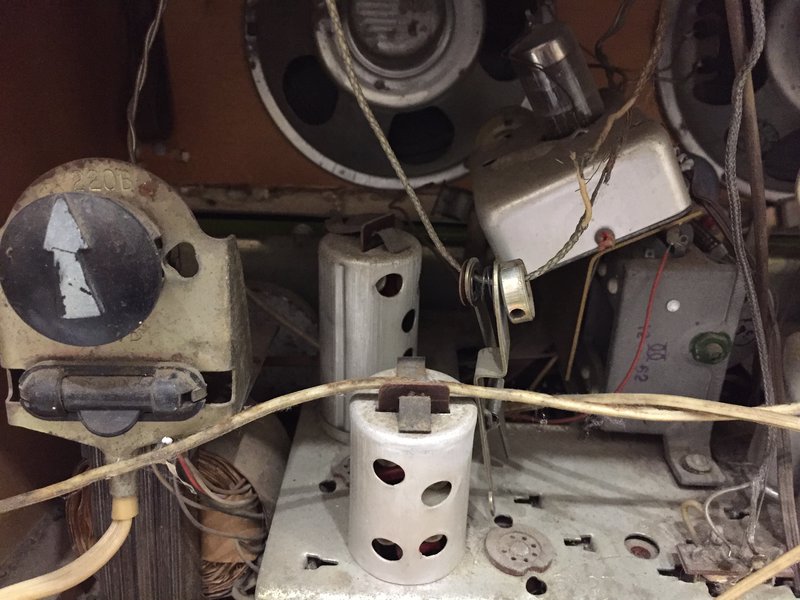

М-да, это не загнивающие капиталисты.... при разборе обнаружены шурупы без шлицевой части, крепившие фанерную площадку тонарма. Как их закручивали?!

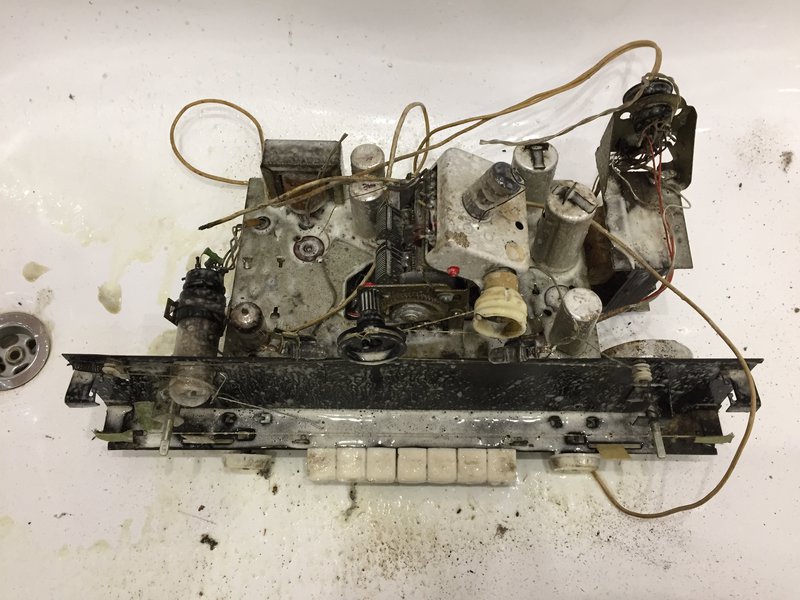

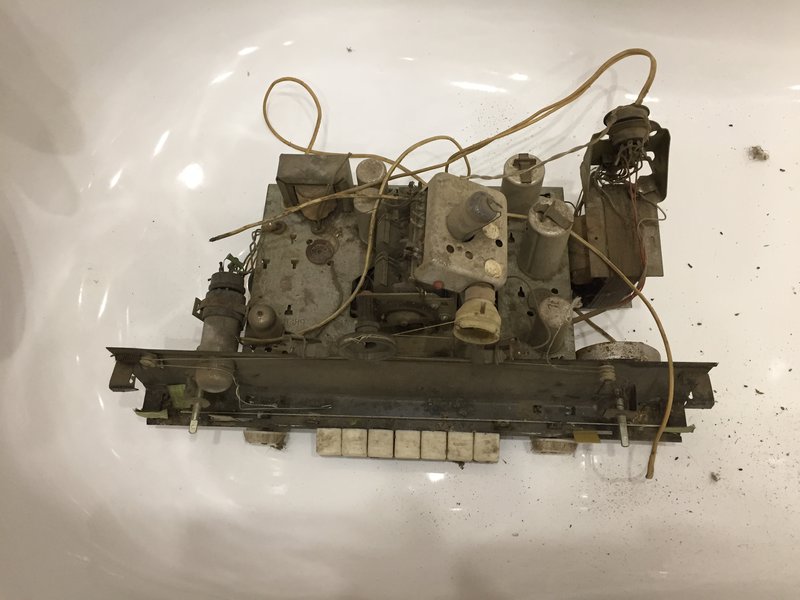

Шасси как впрочем и все остальное - в баню!!! Я имею ввиду мойка с применением еврейских моющих средств, весьма эффективных (не реклама!).

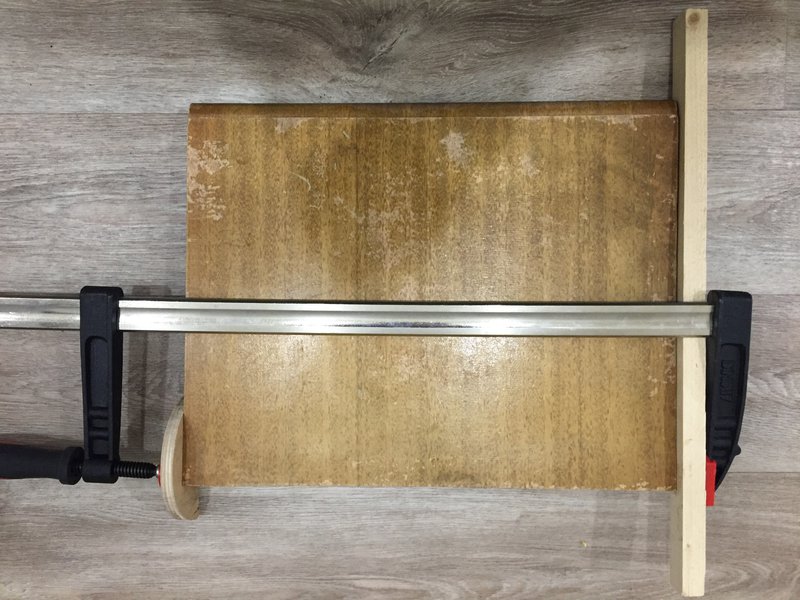

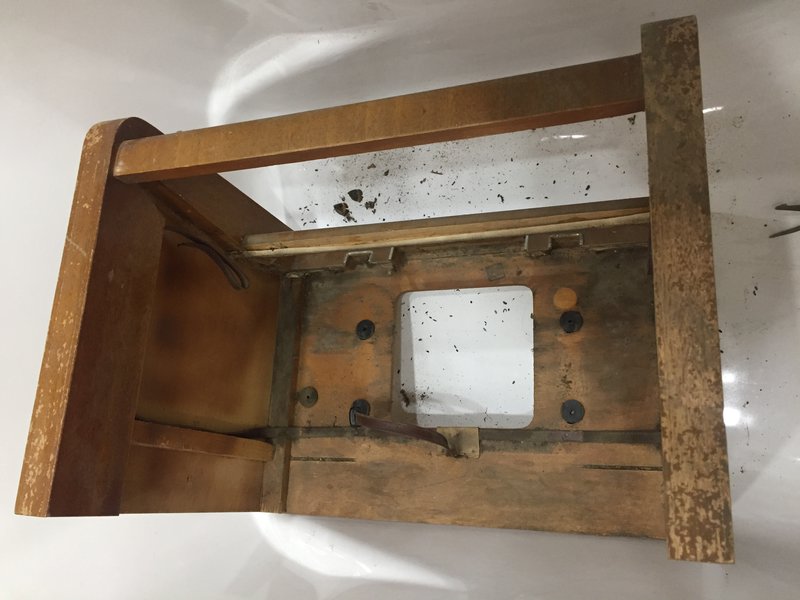

Теперь шасси на неделю в сушку, а по элементам корпуса - кропотливая работа по склеиванию, снятию остатков лака, окраска и прочее.
Так что продолжение следует...

Благодарю Александр за одобрение.

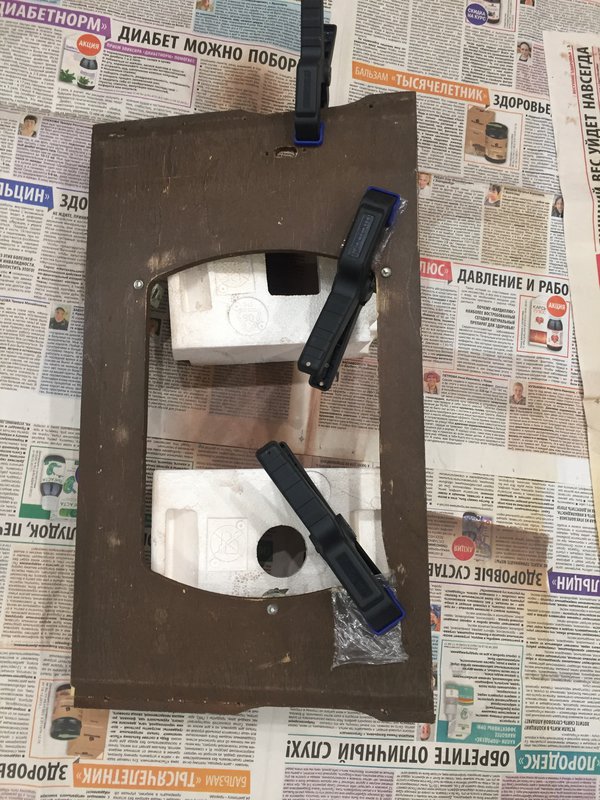

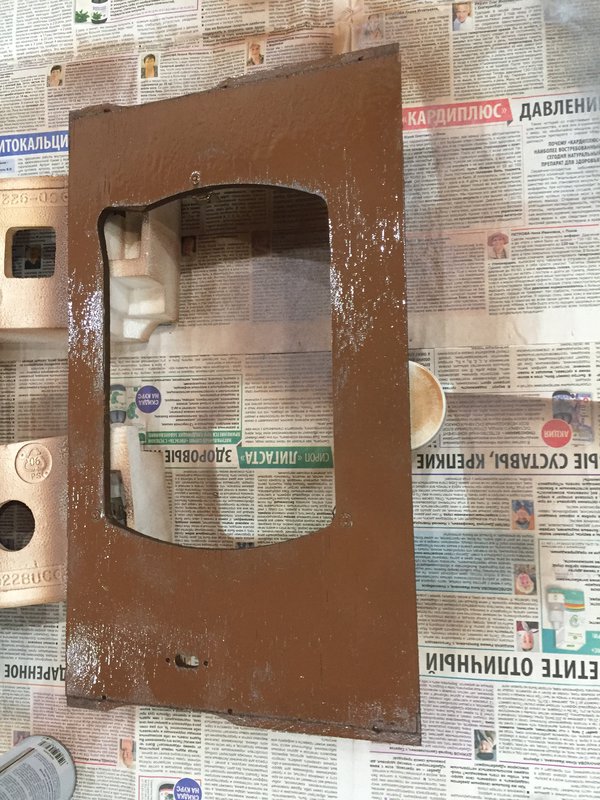

Продолжаем разговор, металлические части радиолы готовим к покраска, зачищая от ржавчины и красим

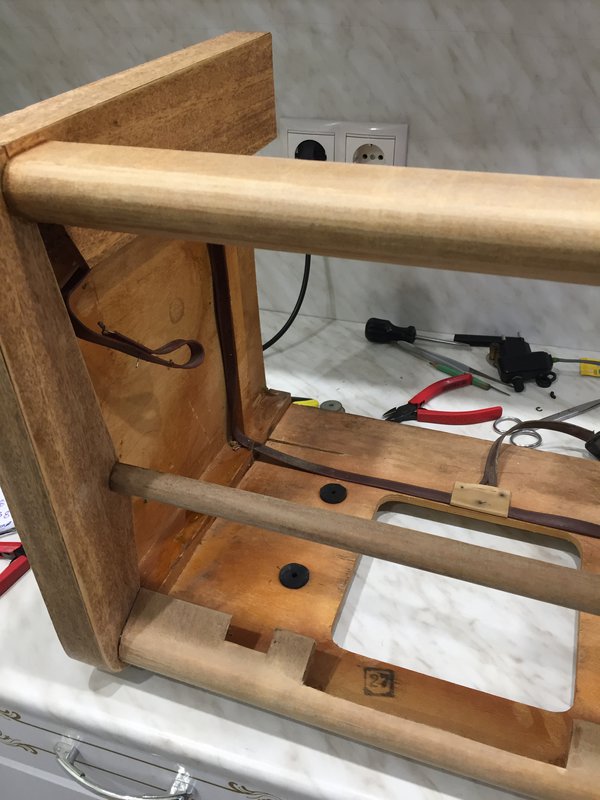

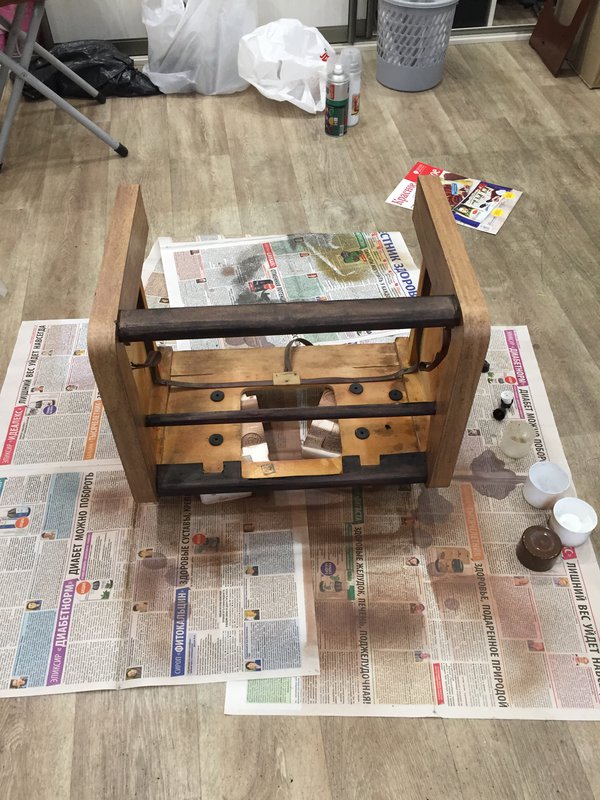

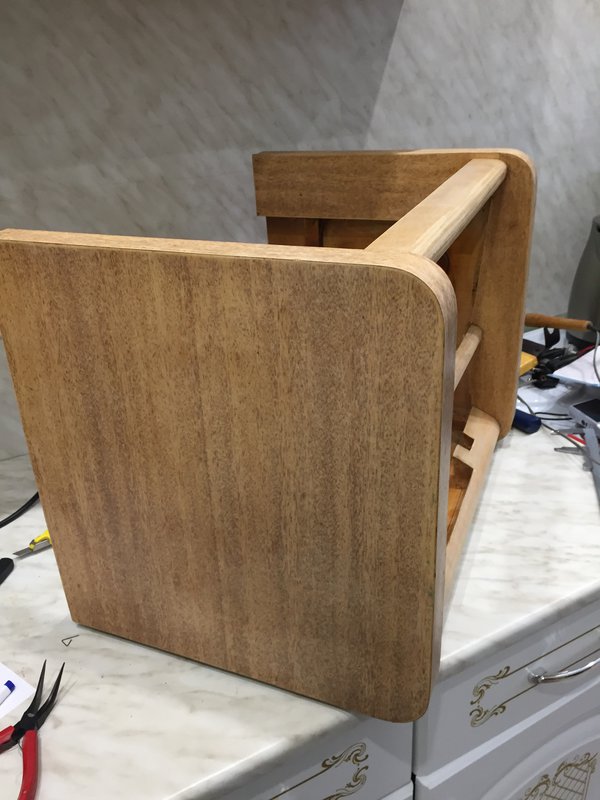

готовим корпус под лакирование, для чего "Дестркутором" и штапелем снимаем старый лак, смываем остатки ацетоном, не жалея последнего. У меня на этот корпус ушло 300 грамм (примерно). Работаем в кислотостойких перчатках в хорошо проветриваемом помещении! после снятия старого лака выяснилось, что текстура перемычек передней панели выглядит весьма убого и имеет выщербленные места, которые вскрылись в процессе очистки. После переговоров с владельцем аппарата, решили шпаклевать эти места и тонировать элементы в венге.

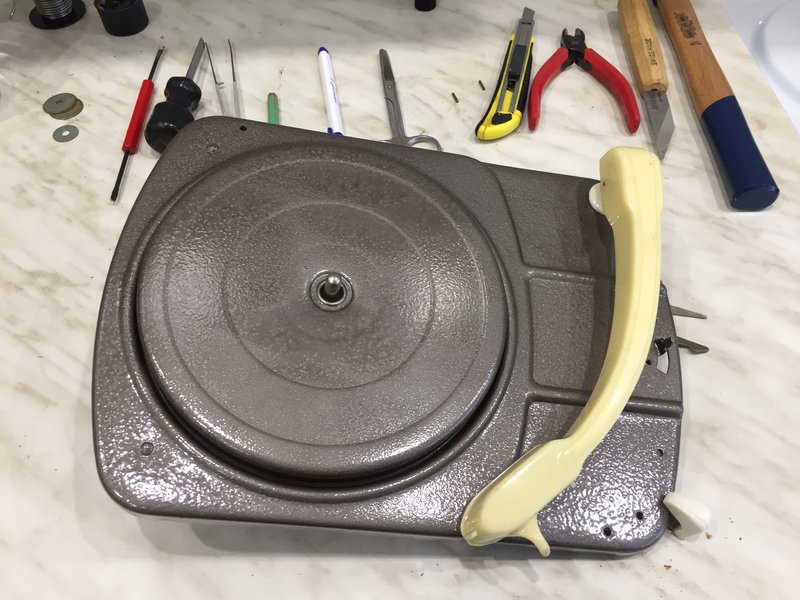

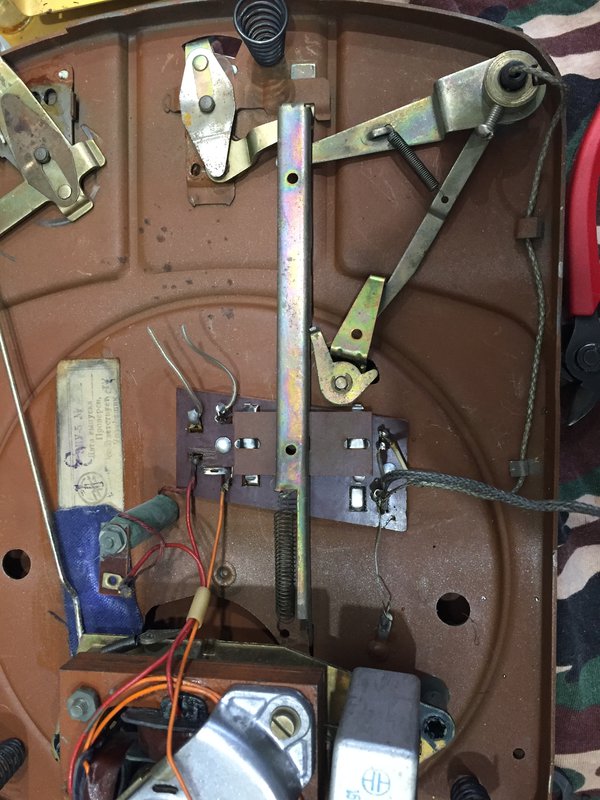

параллельно производим ремонт крышки и плиты ЭПУ







продолжение следует...

...За прошедшие выходные выяснились две неприятности:
1. Роликов на ЭПУ в моем хозяйстве не оказалось... придется искать резину толщиной 2,5 мм и из нее резать резинки. Ну тем не менее, покрасил верхнюю часть с диском, разобрал и почистил контакты включения\выключения мотора ЭПУ, смазал и отрегулировал подвижные части

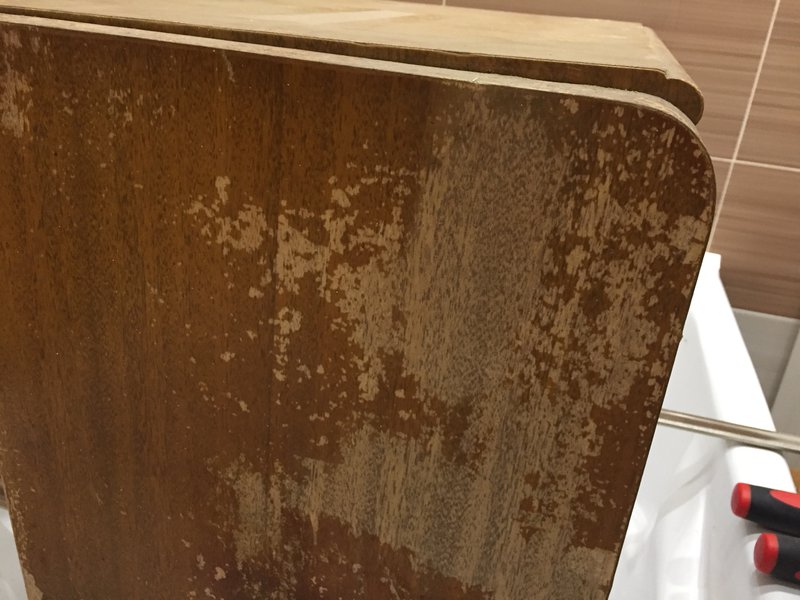

2. Покрытие приемника сделано аппликацией. То есть рисунок на поверхности фанеры нанесен чем то вроде краски. при смывке корпуса, покрытие практически не пострадало, чего нельзя сказать о крышке ЭПУ. При очистке старого покрытия шпателем на поверхности появились некрасивые залысины, которые пришлось маскировать спиртовыми фломастерами несколько часов в воскресение. Как только добился удовлетворительного результата решил покрыть слоем лака. И тут постигло разочарование - лак растворил всю мою работу. Поскольку было уже поздно, решил отложить на неделю реставрацию этой поверхности...
to be continued...

Дано:

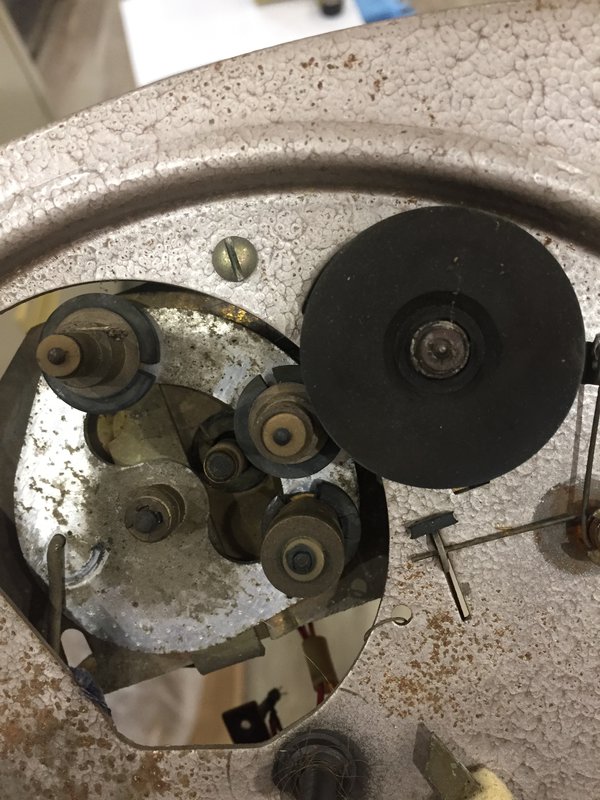

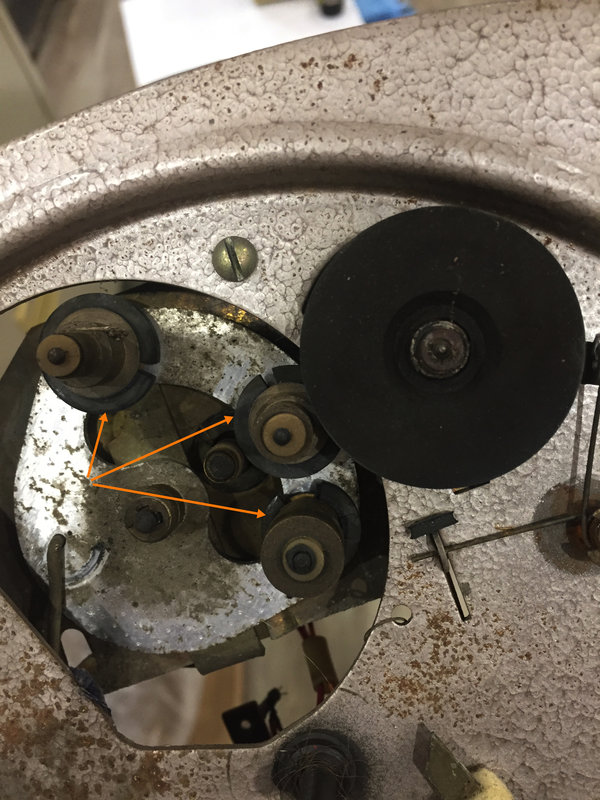

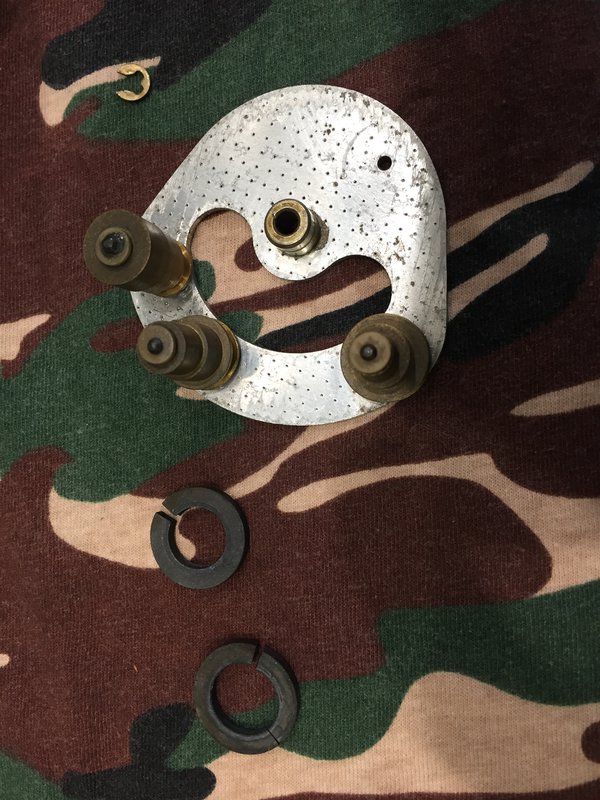

три промежуточных паразитных ролика ЭПУ-5 с высохшими раскрошенными резинками
Необходимо измерить наружной диаметр резинок на подобных (III ЭПУ-38 например).
Кто-нибудь сможет помочь? оченнннь нннннннадо!
соотношение между скоростями диска 78:45=1,73(3!)
45:33=1,3514
диаметры латунных частей промежуточных роликов 78==11,6 мм
45==8,1 мм
33==6,4 мм
точные диаметры резиновых роликов неизвестна....
если учесть что скорость приводного двигателя и паразитного ролика постоянна на всех скоростях, соотношение передаточных чисел промежуточных паразитных роликов должна быть равна расчетной (1,73 и 1,35)
осталось узнать внешние диаметры резинок роликов....

Я тоже замахнулся на этого как его там Вильяма нашего Шекспира.Так же занимаюсь радиолой Харьков.Правда только по воскресеньям,так как в обычные дни время не бывает.Хорошо получились Ваши восстановленные аппараты.

Tofiq62
Одобряю! это лучше чем продавливать диван у телевизора и проклинать всех и вся.
хотелось бы почитать отчет по ремонту и полюбоваться результатом Вашего труда.
думаю и другие глядя на нас подтянутся... тем более зима.
А в Харькове ЭПУ не такое же? Может измеряете диаметры резиновых роликов?

Алекс практически я давно сделал ремонт корпуса,зашкурил,покрыл лаком и заменил ткань.Сейчас занимаюсь шасси радиолы.Но я шкурил не до доски,а слегка чтобы оставить заводской рисунок.

М-да.... активность форума зашкаливает . просмотры есть, а помощи не дождаться.
нашелся добрый человек, пригласил для измерения роликов на Рекорде 354, который имеет на своем борту III ЭПУ-38.

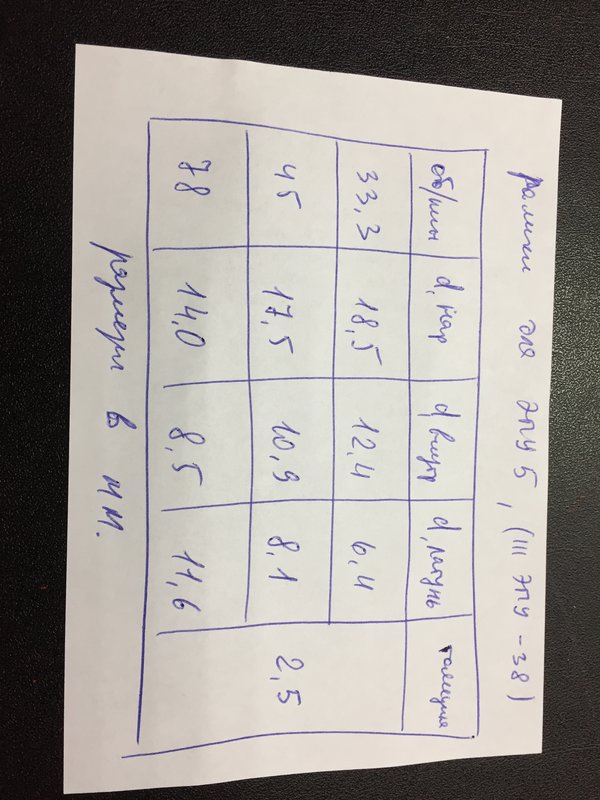

Итог свел в таблицу и выкладываю здесь. Может кому пригодится.





поеду сегодня к приятелю с лазерным станком, буду резинки резать...

Александр, работы ваши великолепны, и интересны, и очень!
Но данный труд тяжелейшее ремесло и на него способны люди-человеки в годах за полтинник.
Поэтому отсюда и такая вялая активность в теме. Более молодые просто даже не понимают сути процесса работ. Краска, шпаклевка, наждачка, испачканые руки...фи, какая гадость!
Хорошая активность в темах продажи, причем в основном неработающих аппаратов(сделать ума не хватает), или еще более по деталькам... тут и цена подскакивает в разы!
Так что Александр, всё нормально, действуем далее. Жизнь сегодня такова однако.

нарезал резинок приятель с избытком, если у кого есть потребность - пишите, попробую в письме отправить, нарезаны с припуском +0,25 мм для чистовой шлифовки поверхности резинки после установки на ролик. я сделал это наждачкой, зажав ролик в дрели.

Отчет за прошедшие выходные. Сделать удалось немного, накопились дела по дому, пришлось разруливать....

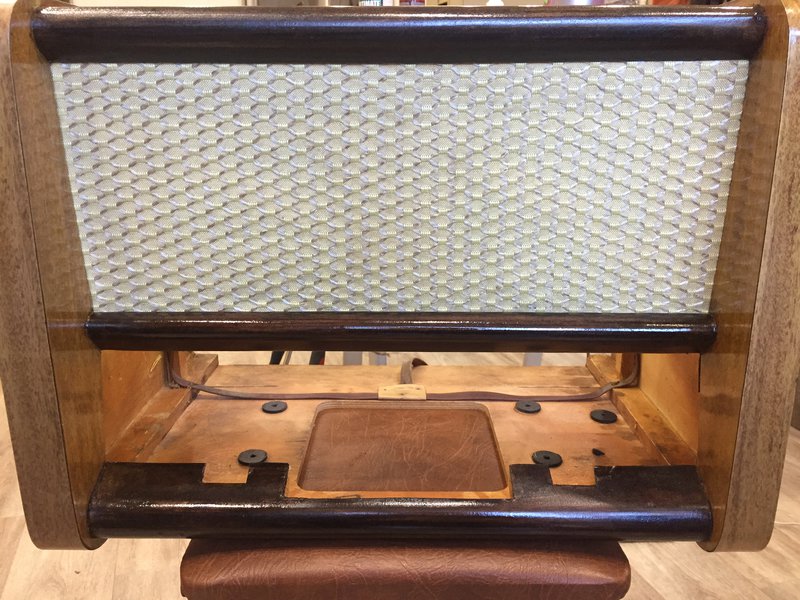

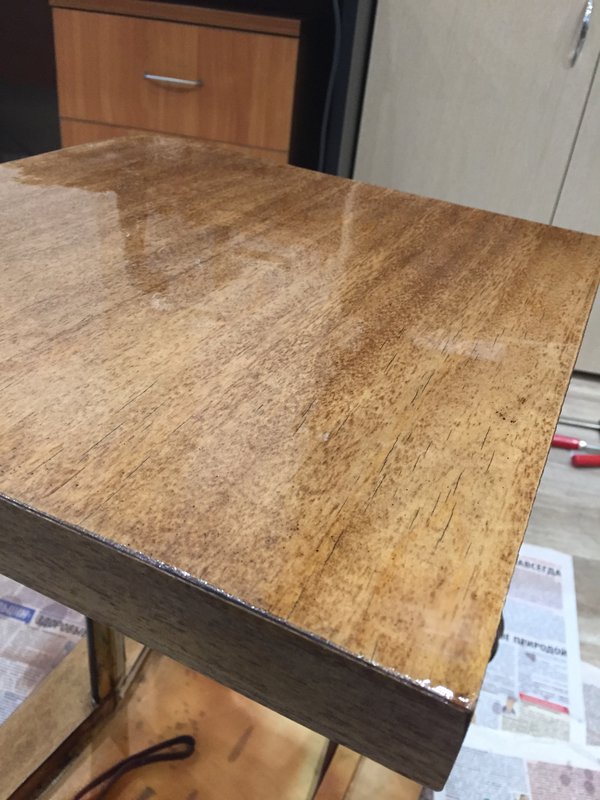

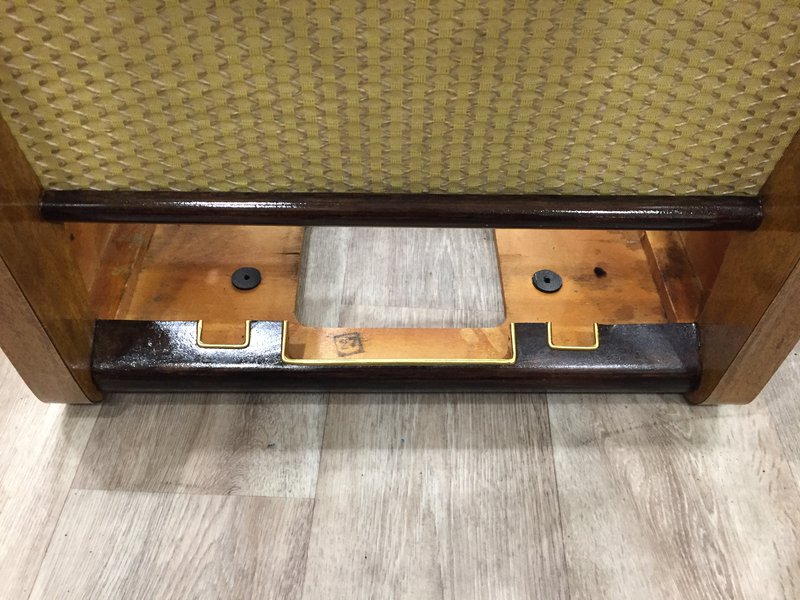

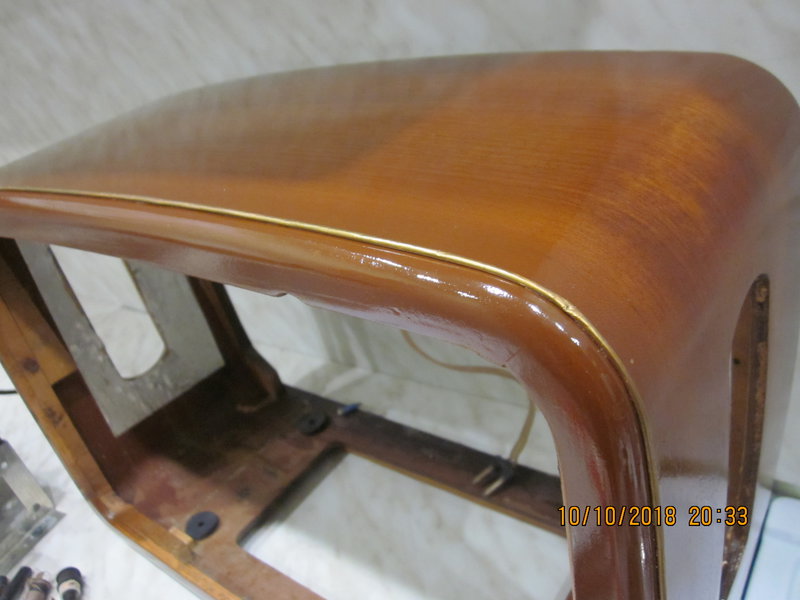

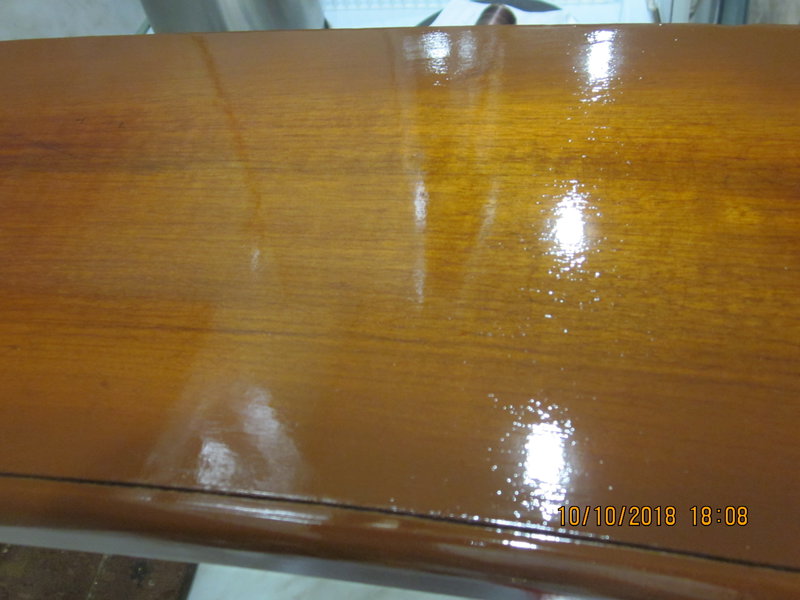

Тем не менее удалось покрыть корпус финишным лаком, заменить ткань на акустической доске, подкрасить корзины динамиков.







Первая примерка на место - результат меня удовлетворил.



Установка молдингов на нижнюю губу...

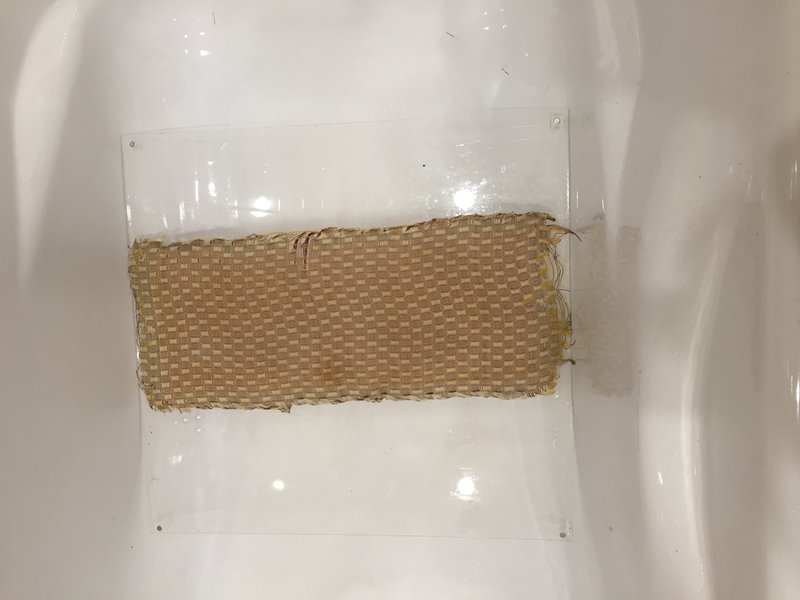

старую ткань удалось отстирать - пойдет на другие проекты....

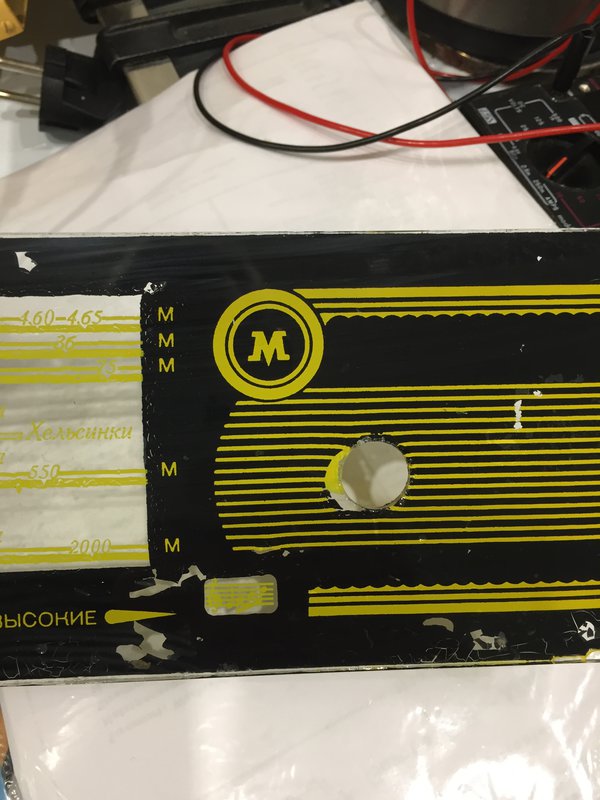

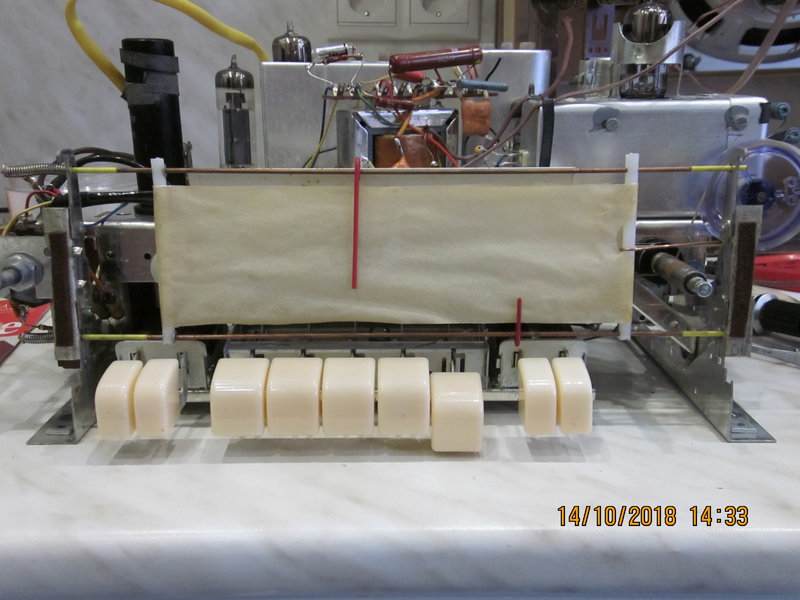

помыл лицевую часть шкалы и слегка почистил заднюю (очистил от пузырей отслоившейся краски) теперь пару вечеров посвятить придется ремонту ЛКП шкалы, о результате доложу.

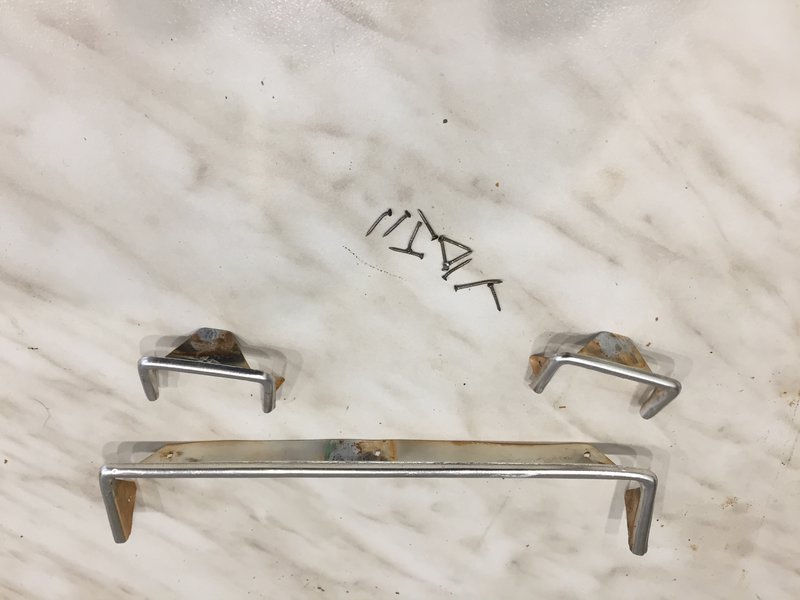

А не подскажете, какую краску использовали для покрытия изначально хромированных молдингов?
(вот этих: )

И пришлось ли предварительно грунтовать?

Замечательная работа!
Успехов и благополучия

CrazyBeaver писал(а):А не подскажете, какую краску использовали для покрытия изначально хромированных молдингов?
(вот этих: )

И пришлось ли предварительно грунтовать?

Вы ошибаетесь, молдинги алюминиевые, были изначально гальванизированы в желтый цвет, такой как сейчас титанитом бария зовут. Я при ремонтах поступаю гораздо проще, баллончик с краской под золото (фото вечером размещу) в один слой, выше на фото процедуры я уже выкладывал.

rsdrp благодарю за оценку моих трудов.

Ясно, спасибо.

CrazyBeaver краска немного разная, подбираю ту что ближе по сочетанию с другими деталями декора.

А держится нормально, не смазывается?
Тоже пытался использовать краску Bosny (правда, под хром) для покрытия латунных молдингов, но оказалась очень нестойкая: немного потрёшь - хромовый слой исчезает, остаётся только серая основа. То ли краска попалась некачественная, то ли загрунтовать надо было предварительно.

Латунь достаточно капризная для покраски, я цветные металлы матирую или обрабатываю наждачной бумагой перед нанесением краски. Но в вашем случае, если остается основа, скорее краска бодяжная попалась.

Обсудили с хозяином концепцию приема, после 10 дней периодического мучения с укладкой диапазона в блоке УКВ удовлетворительных результатов получено не было, а поскольку предполагается постоянная эксплуатация именно приемника приняли совместное решение встроить блок ФМ приемника на микросхеме. Некоторые скажут - фу, моветон, я отвечу - кто девушку ужинает, тот её и танцует...

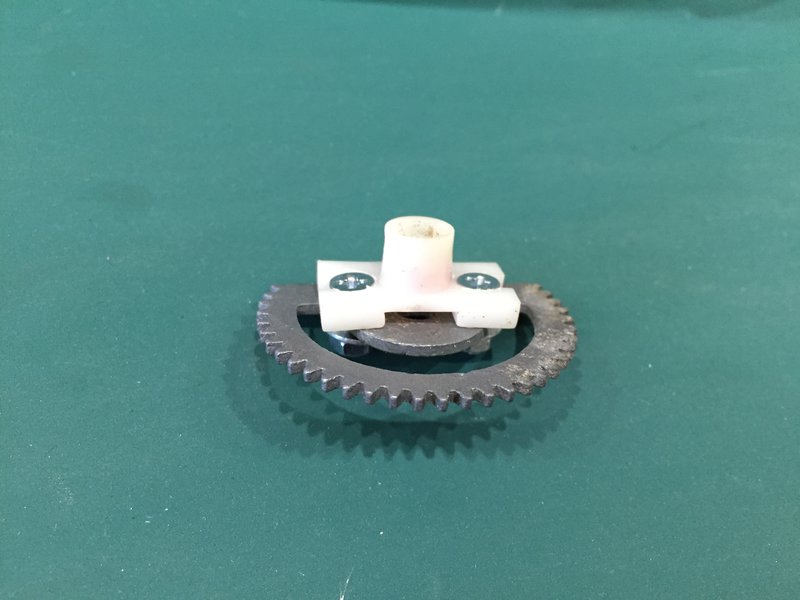

Изготовлен модуль перехода с сектором и насадкой на КПЕ модуля ФМ При ремонте электрической части выгреб два электролита в УНЧ, один высохший а у одного интересная утечка, которая просаживала анодное питание с частотой 0,5 Гц примерно при выкрученном тембре НЧ на максимум. Кроме того пяток разных конденсаторов с утечками заменил тоже.

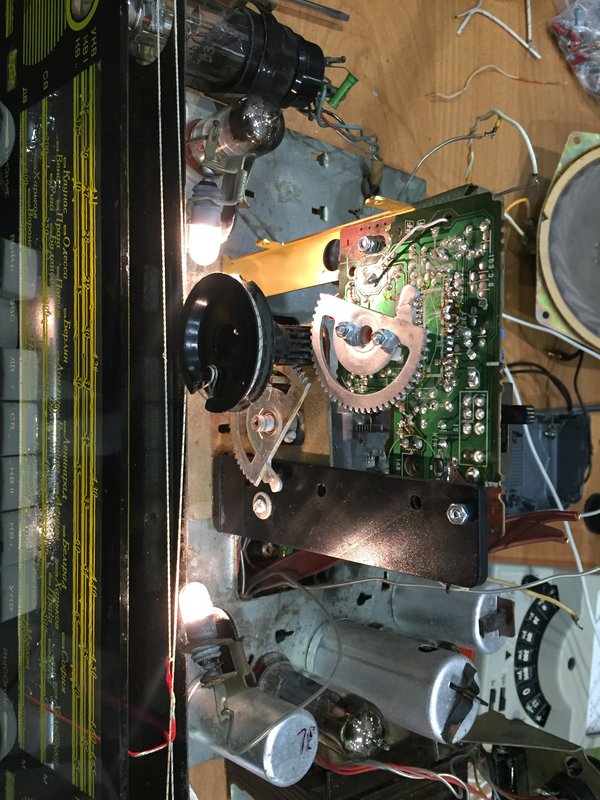

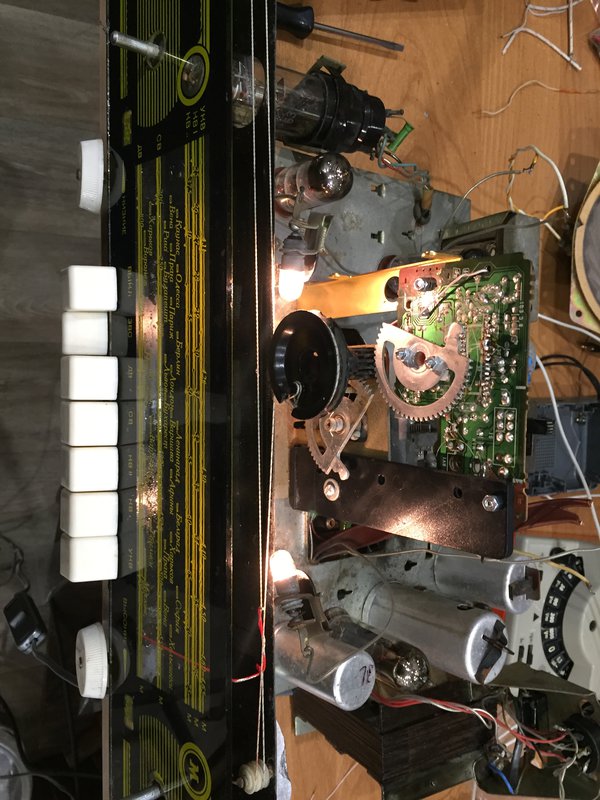

Первая примерка шасси с отреставрированной шкалой в корпус. При подключении выяснилась еще одна неприятность - один из динамиков оказался в обрыве, хотя при дефектовке звонились оба. При осмотре выявился окисленный провод идущий по диффузору к катушке. Удалось припаять поверх проводник, однако за кропотливой работой сфоткать не удосужился.... На удивление динамики звучат весьма приятно, бумага есть бумага....





Осталось установить проигрыватель. Думаю, на выходных завершу этот проект...

Если изделия для покраски металлические, после окрашивания из баллончика сушу галогеновыми лампами, молотком не отобьёшь.

Александр, расскажите, как шкалу подкрашивали?

Кузмин сушить металлические корпуса,изделия после покраски можно и производственным феном,что я и делаю.Когда восстанавливал свою радиолу Харьков то имел не осторожность мыть шкалу мылом в горячей воде и слегка повредил надписи на шкале.А вот шкала в Эстонии 3М оказалась намного прочнее и надписи не повредились.

Кузьмин. У буржуев нет мягкого знака.
Не у всех есть производственные фены и дышать гадостью как не хочется, а так подвесил и пусть сохнет.

Tofiq62
после случая со шкалой Radionette Symfoni super DX (когда я влажной тряпкой просто снес половину ажурных надписей) работаю со шкалой только с лицевой стороны. Изнутри беличьей кистью очень аккуратно прохожу прозрачные участки.
aprel16
Надписи почти не пострадали и я решил не работать с желтой краской (геморрой с подбором тона и совместимостью основы), шкалу подкрашивал черной краской ПФ-115 (если не изменяет память) тонкой кисточкой и только утраченные места.

AlexSU писал(а):заменить ткань на акустической доске

Александр, расскажите, где Вы берёте подлинную радиоткань?

Пентатоник
Это не подлинная. Новодел. Примерно пару лет назад один коллега озаботился изготовлением похожей ткани, на производстве разместил заказ и было изготовлено несколько рулонов в 4-х вариантах. Мне удалось купить каждой по 2 погонных метра. Думаю на мою жизнь хватит...
Но некоторые ткани приходится за очень дорого покупать в Европе http://www.corrienmaas.nl или Америке на Е-bay

Лично мне ,старому , приятно всё это просматривать ....душу греет ...
Есть молодежь которая делает что то в этом направлении , но действительно маловато их ....но надо понимать для этого нужен житейский опыт , место для работы , инструмент и конечно и главное.... посыл к этому делу ....
УВАЖУХА!!!!!!!!

отличная работа !!!!

коллеги благодарю за оценку.

Александр, маленькое замечание (или совет) : при использовании блока ФМ приемника на микросхеме переключатель диапазона выпаивайте, а соответствующие выводы закорачивайте перемычками. со временем окисляются контакты переключателя и начинаются фокусы. возможно из-за нагрева от ламп, столкнулся с таким дефектом через год после переделки.

алексей II
благодарю, учёл.

Прошу прощения форумчан, забыл финализировать проект "Муромец"





Радиола работоспособна, с блоком УКВ 88-108, но не перетянутом, а имплантированном китайце с коммутацией клавишей УКВ. При этом сохранена работоспособность на остальных диапазонах приемника.

Подозрительно белые клавиши и почему низ такого цвета.Работа сделана хорошо .

Tofiq62

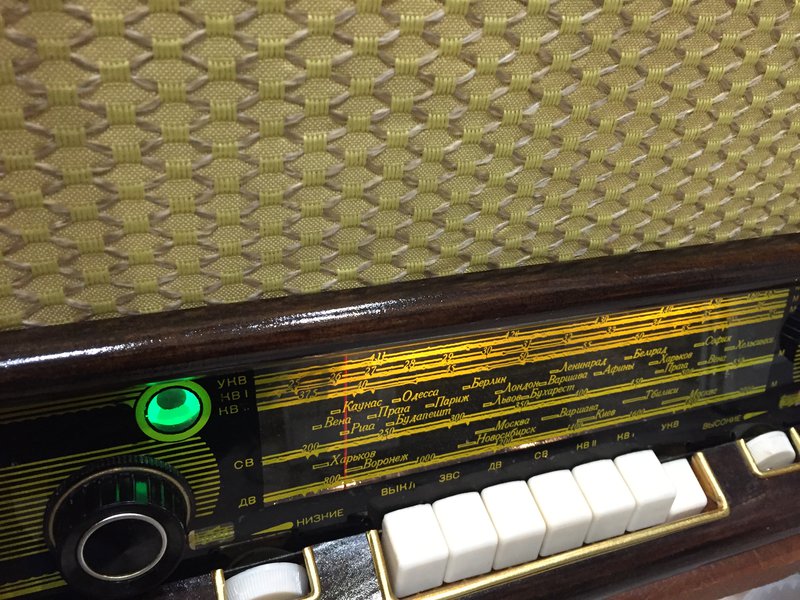

Клавиши родные, отмытые. По перемычкам: после снятия старого лака выяснилось, что текстура перемычек передней панели выглядит весьма убого и имеет выщербленые места, которые вскрылись в процессе очистки. шпона такой фактуры у меня не оказалось. После переговоров с владельцем аппарата получил "добро" на шпаклевку этих мест и тонировать элементы в цвет венге.

Странно что после стольких лет клавиши не пожелтели.

на вертушке тоже элементы белые, а тонарм желтый....

Интересно почему не получилось перестройка на фм диапазон.

она получилась, но было два косяка: уложить удалось только в диапазон ~101-108 и от зеркалок не удалось отфильтровать, к тому же периодически слетала волна, источника ухода волны так и не нашел...

AlexSU
Вам хорошо бы открыть канал по реставрации в youtube. Думаю, что многим было бы интересно.
Успехов

rsdrp Благодарю, предложение интересное. Есть одно «но».... отсутствие времени, а для канала с видеоконтентом его вообще негде взять .... может годика через 2-3 на пенсии...

AlexSU
Успехов! Я искренне завидую Вам, поскольку у самого руки не там приделаны)))
Доброй ночи
