мастерская AlexSU

[AlexSU]

Что можно сделать за пять вечеров? спросите вы. А я отвечу - Колонки Technics SB-411 привести в порядок!
Таки да, прилетел заказ откуда не ждали, из Симферополя. Дружбан уехал туда на ПМЖ пенсионерствовать, периодически скайпились, вацапились и вот довайберилсь.... Когда на тесте появились две полоски, ой! о чем это я, мы ж мужики! когда находясь в изрядном подпитии дружбан сказал в разговоре "мне нужно выпить чашечку кофе и послушать Шопена... да и кстати ты мне должен сделать хорошую винтажную музыку!" Легкомысленно пообещал, в надежде, что завтра это забудется... не тут то было. Посыпались звонки от коллекторов с угрозами, ой опять не так! Пришлось судорожно думать как выполнить обещанное. В закромах имею несколько комплектов акустики разного уровня, но друг есть друг - ему фуфло не сунешь. Выбор пал на франкенштейны от Technics SB-411. В свое время попали ко мне в плачевном состоянии после грандиозной вечеринки, было такое ощущение что ими играли в футбол, причем не отключая и постоянно наваливая громкостью. Из 6 динамиков в живых были два, на одной колонке среднечастотник на второй - бас. бока были в экстазе исцарапаны, сверху залиты какой-то жижей агрессивной... Забросил я их в гараж и вот пришло их время.

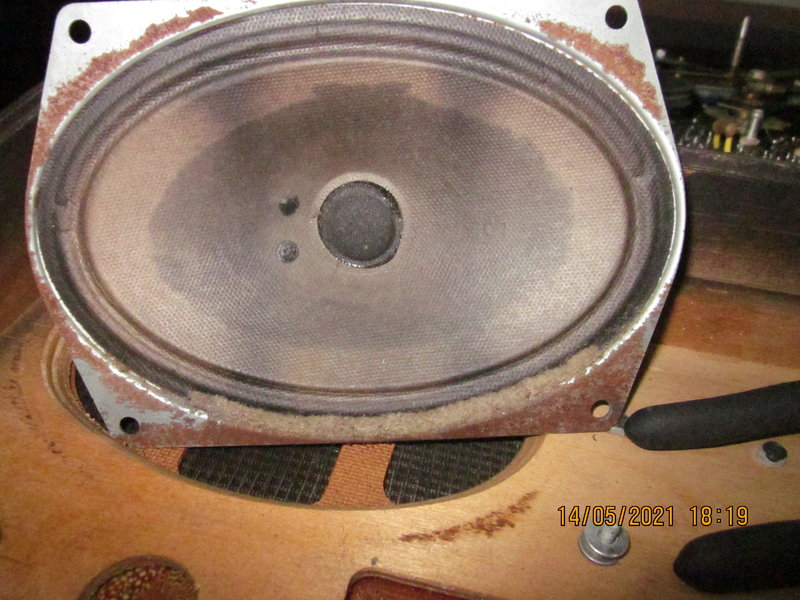

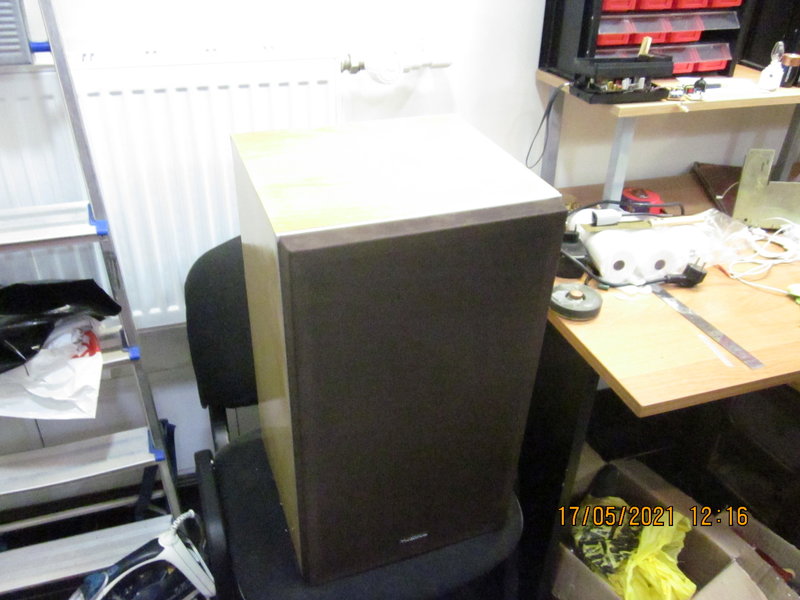

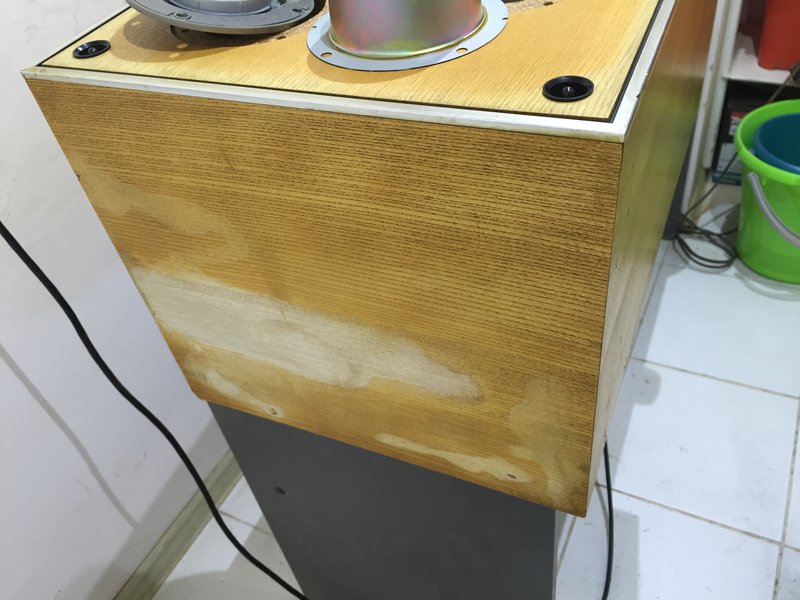

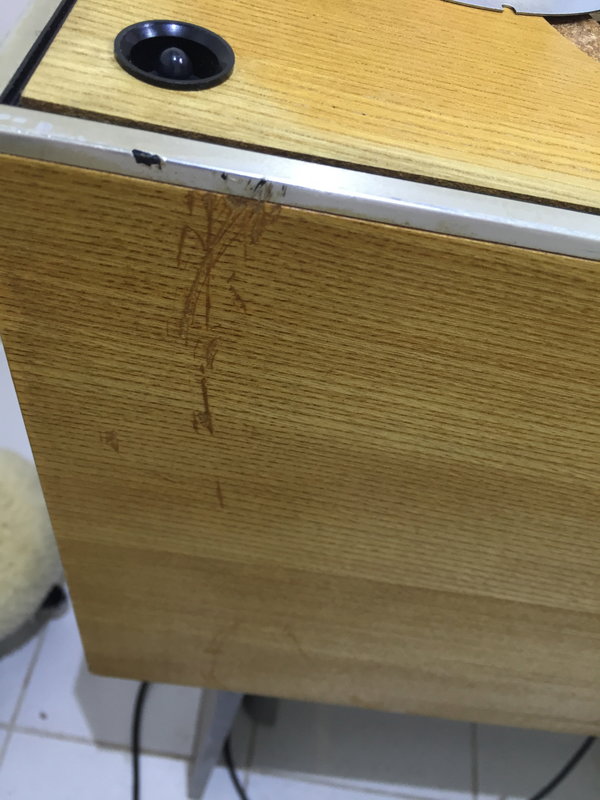

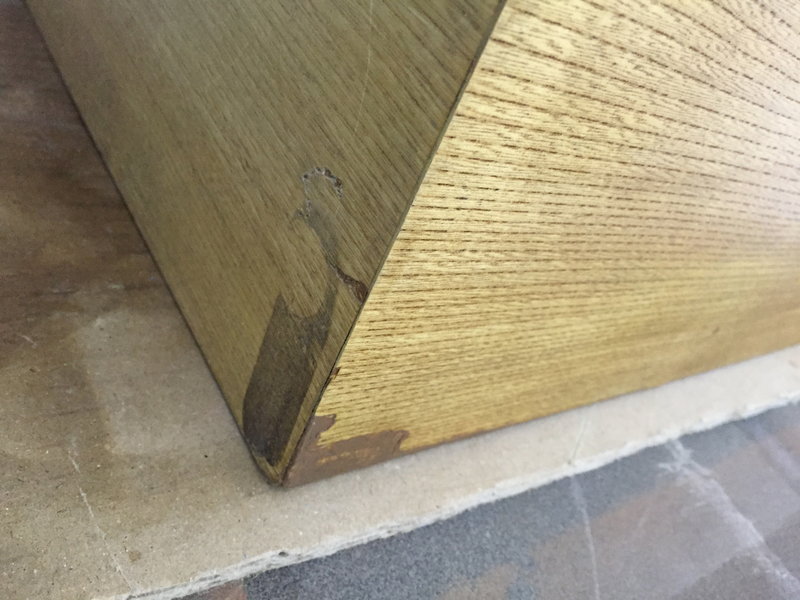

Вот такое невесёлое состояние акустики. Из запасников подобрал примерные динамики подходящие по ТТХ и посадочным размерам





Знакомый товарищ любезно просчитал фильтры - доработки были минимальные: немного отмотать катушки и электролиты поставить другой емкости.





А потом швабру в руки и драить кубрик! блин да что это сегодня со мной!

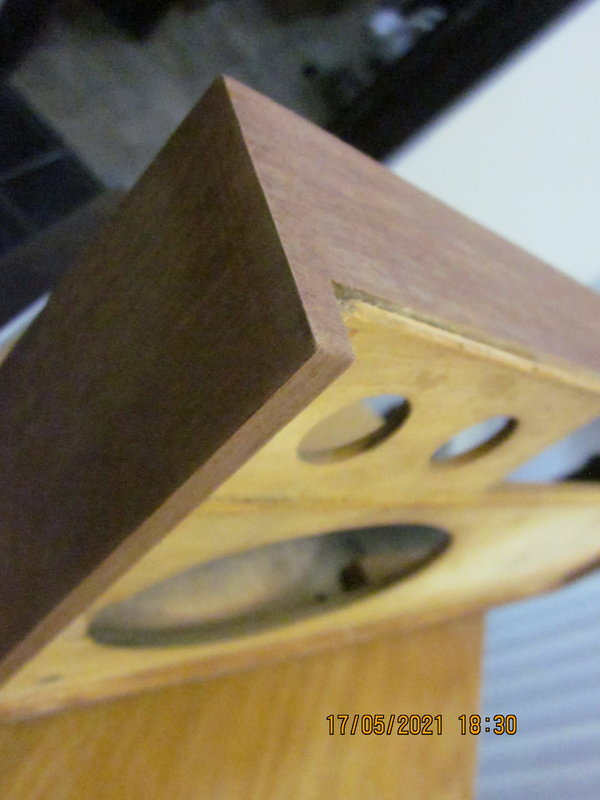

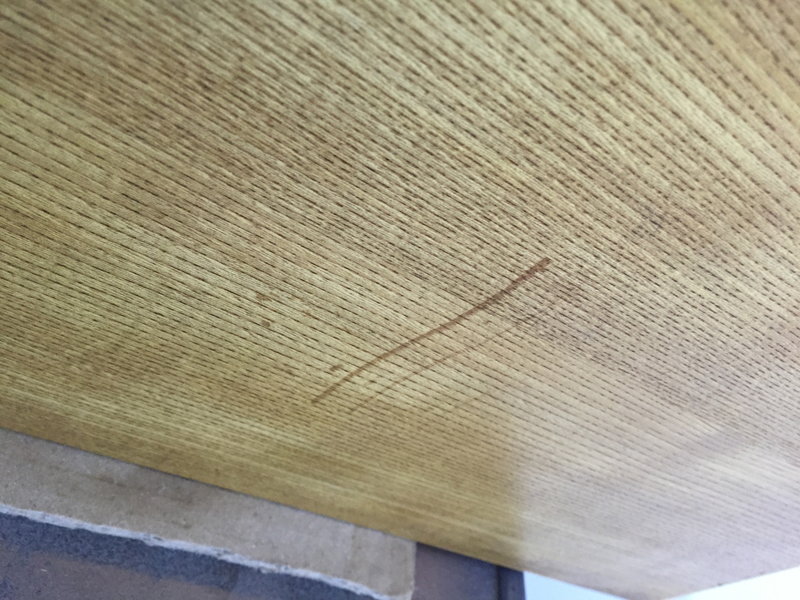

Зачистить верхнее поле и боковины отгрунтовать и подобрать шпон, вот чем я занялся дальше.

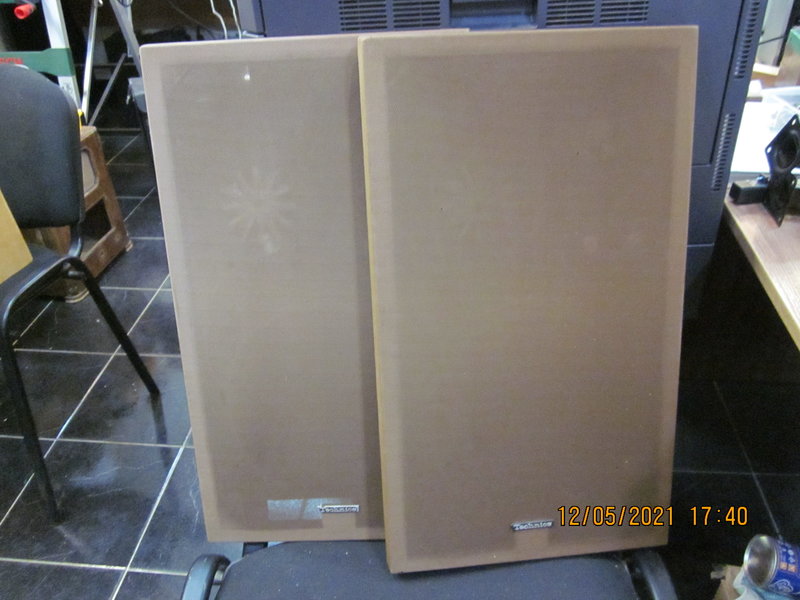

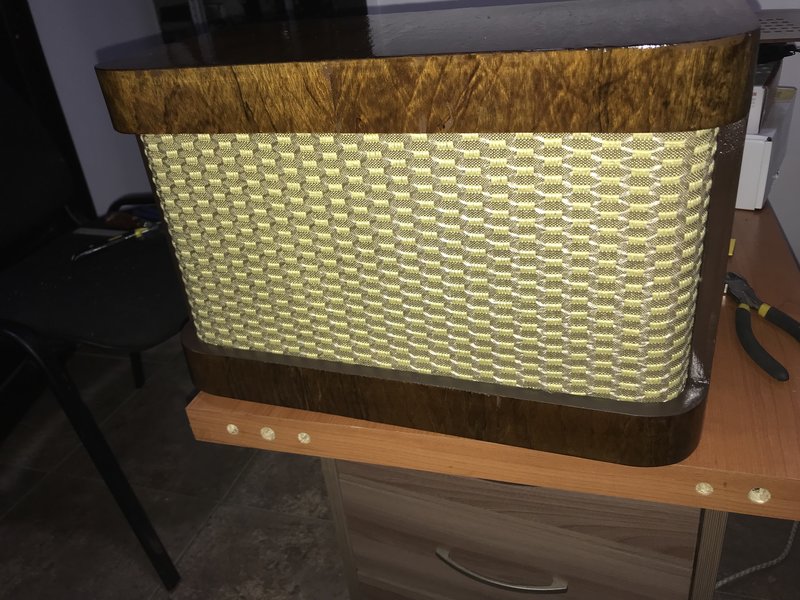

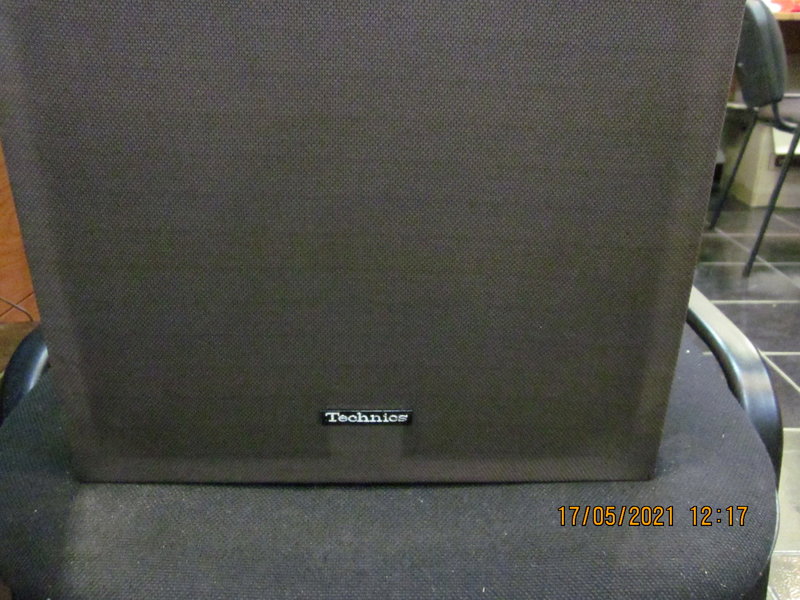

Пока это делал размышлял что делать с блёклой тканью на грилях, у меня такой нет а освежить как то надо, вспомнил про смешение цветов и то что у меня есть чернила от принтера-струйника. Набурдил коричневый и попробовал, пока влажная вид отличный, а как высохнет пятна лезут на глаза. дело решила краска для кожанных изделий в аэрозоли: она имеет насыщеный цвет и не забивает структуру ткани.

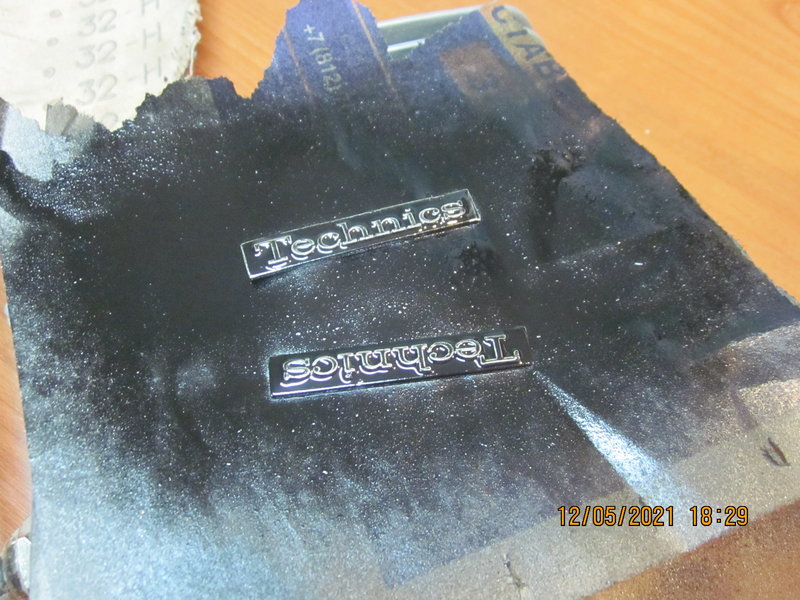

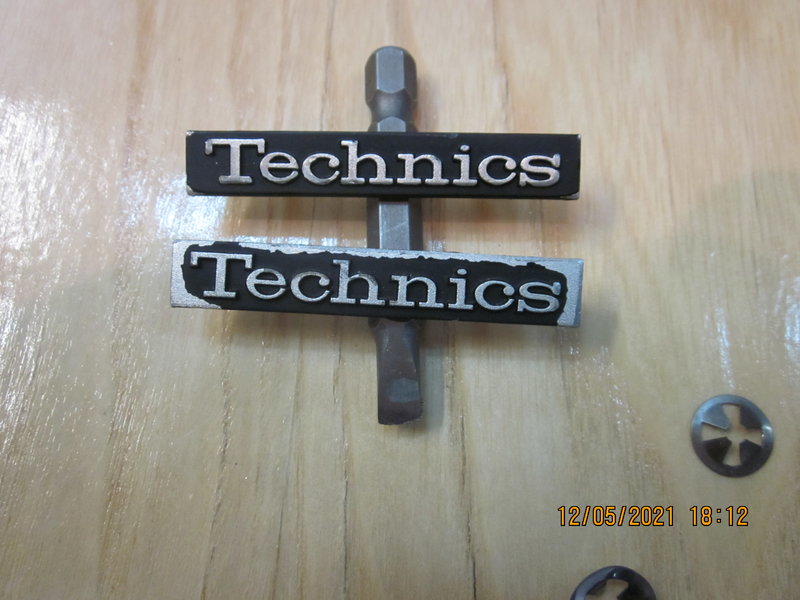

по ходу пьесы освежил шильдик - без него зучать не будет!

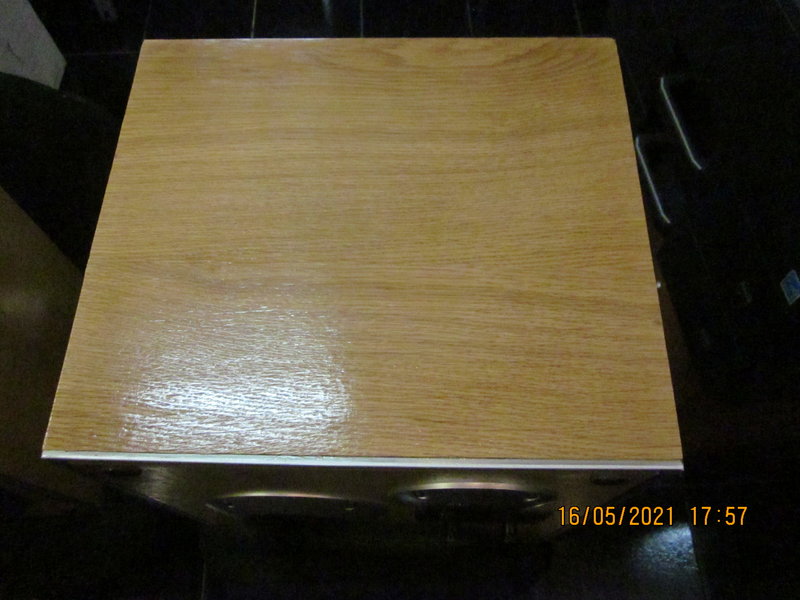

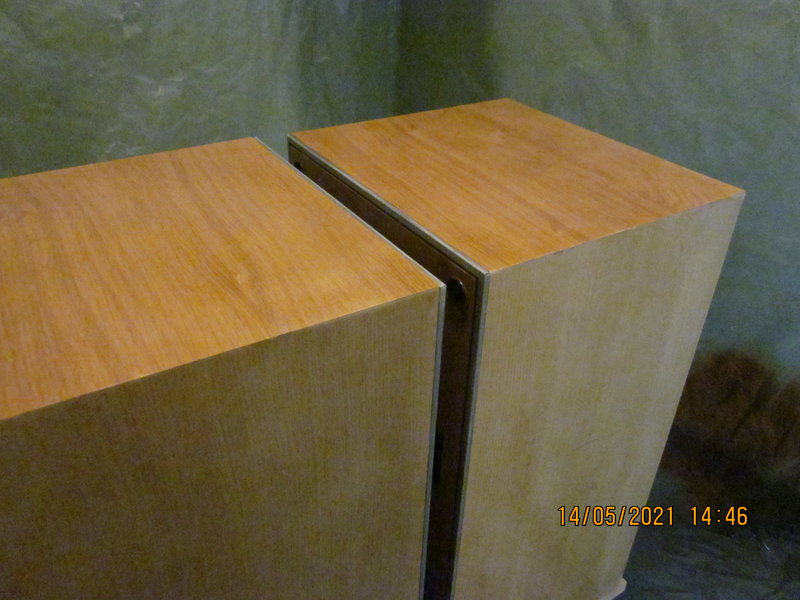

Дальше всё просто - фанеруем, шлифуем, покрываем лаком



















Всё, акустика готовится к отправке в Симферополь, правда к ней ещё прилагается усилок и вертушка этого же семейства, но это совсем другая история...

[AlexSU]

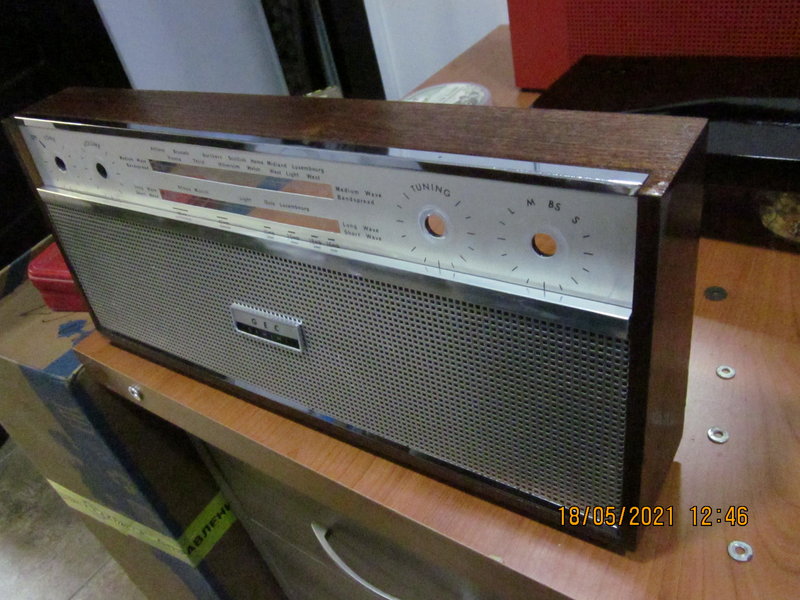

Параллельно с акустикой шло и продолжает реализовываться несколько проектов. Вот сегодня зафинализировал ещё один. Называется он транзисторный приемник от британской фирмы G.E.C. Gemini G824 и выпускался в 1965 году. Корпус приемника изготовлен из деревянных дощечек фанерованных шпоном, задняя крышка пластик темно-коричневого цвета, акустическая доска выполнена из алюминиевого листа с просечкой. У аппарата, который мне достался отсутствовали некоторые элементы декора (обрамление акустической панели), сломана рамка под шильдиком с названием. Кроме того корпус от старости просто рассыпался в руках. Пока разбирал и фотографировал составных частей стало несколько больше...

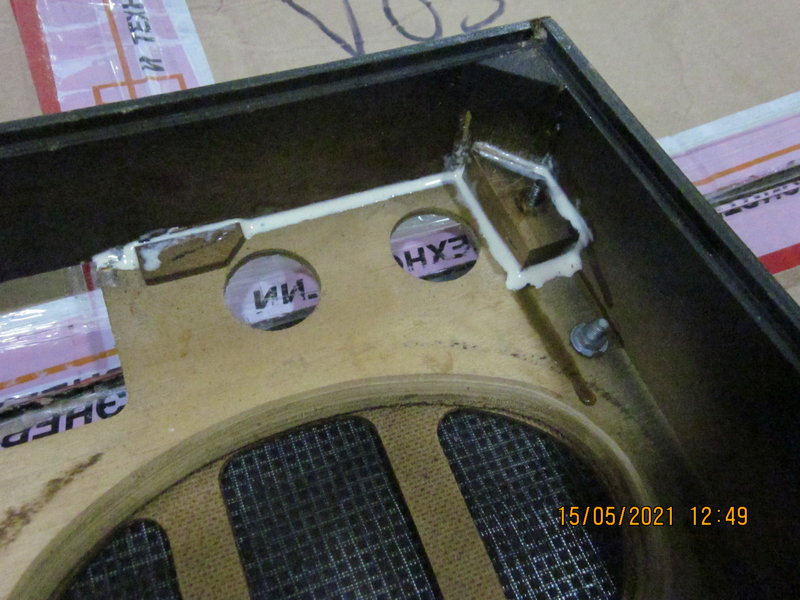

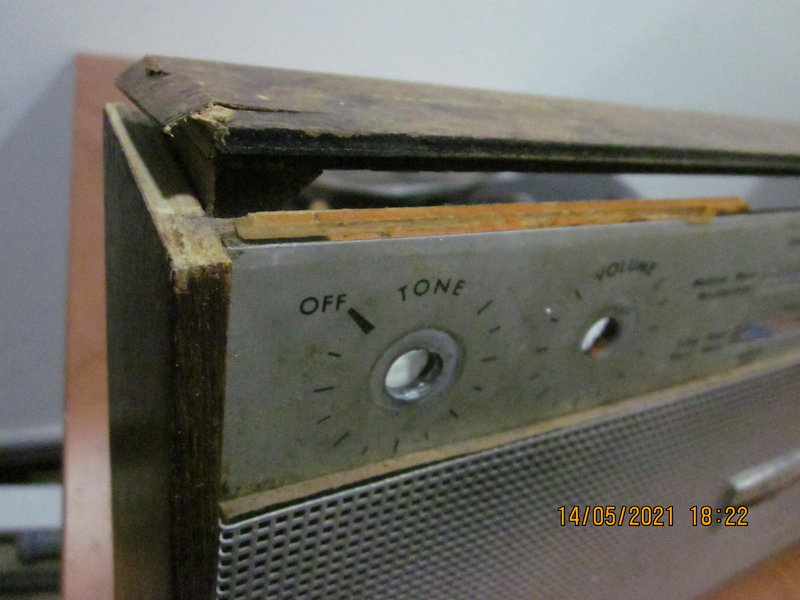

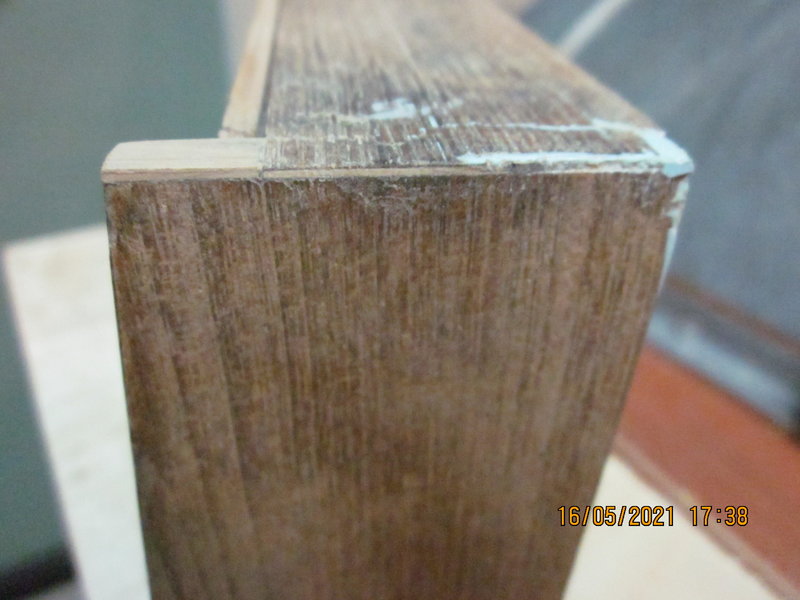

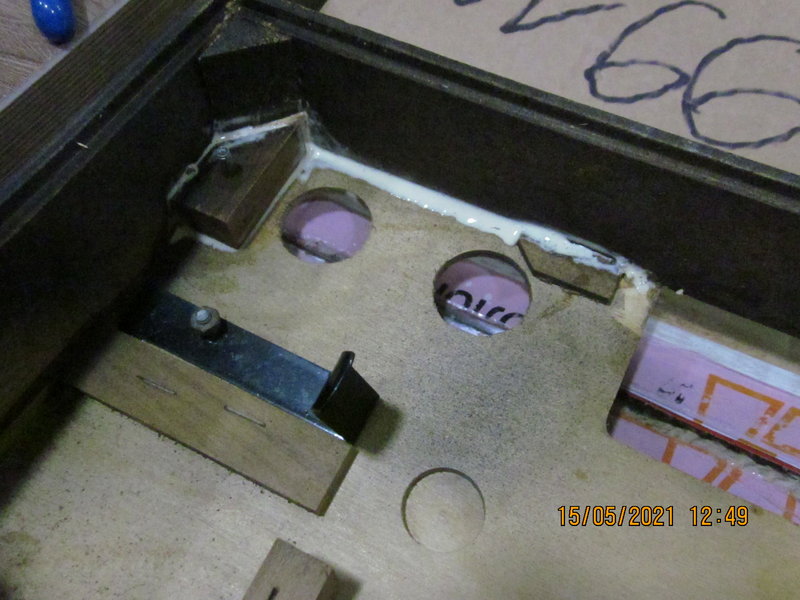

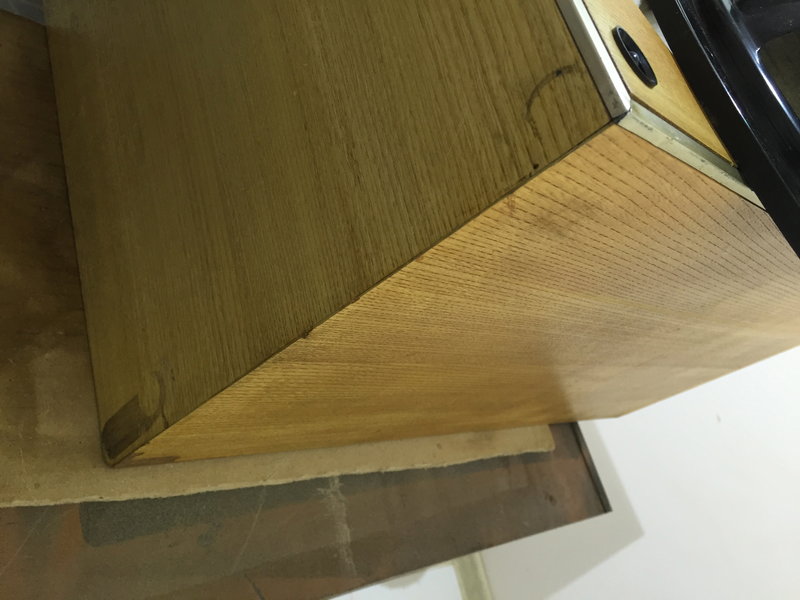

первым делом после разборки - мойки - дефектовки проклейка углов и восстановление геометрии и заодно утраченных кусочков

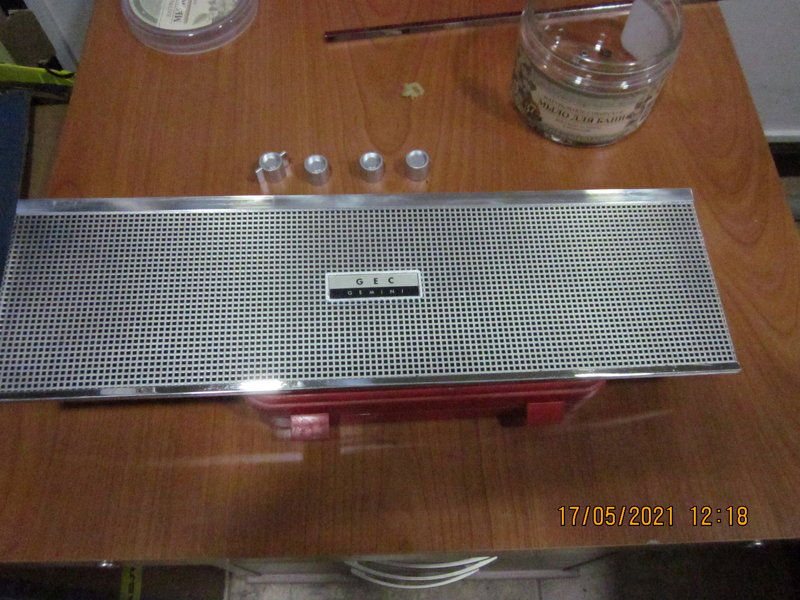

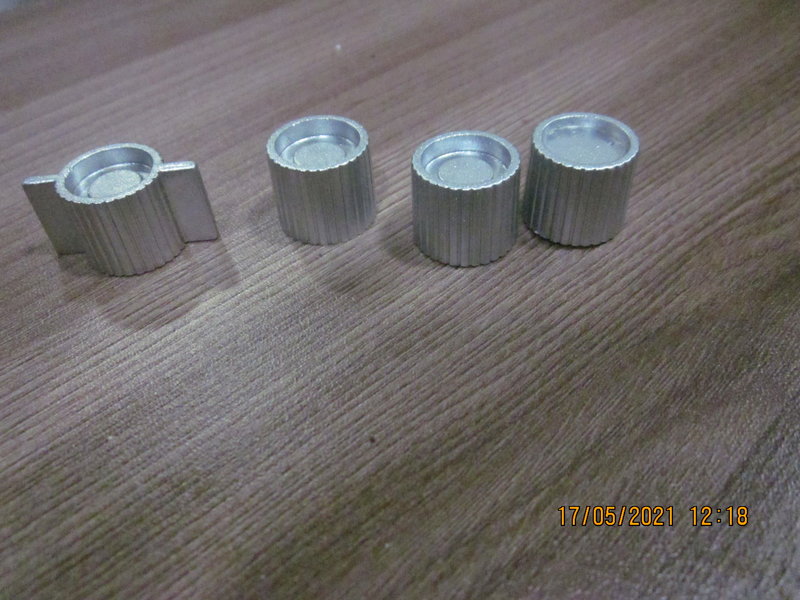

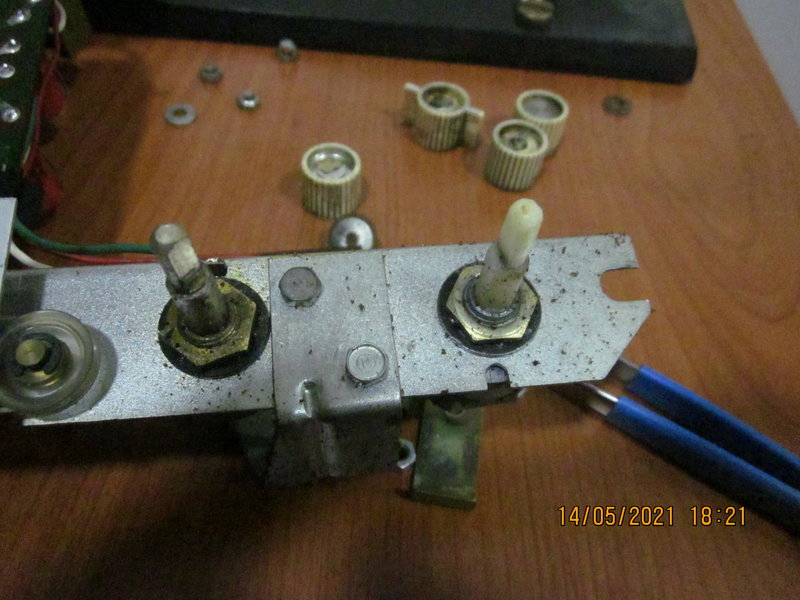

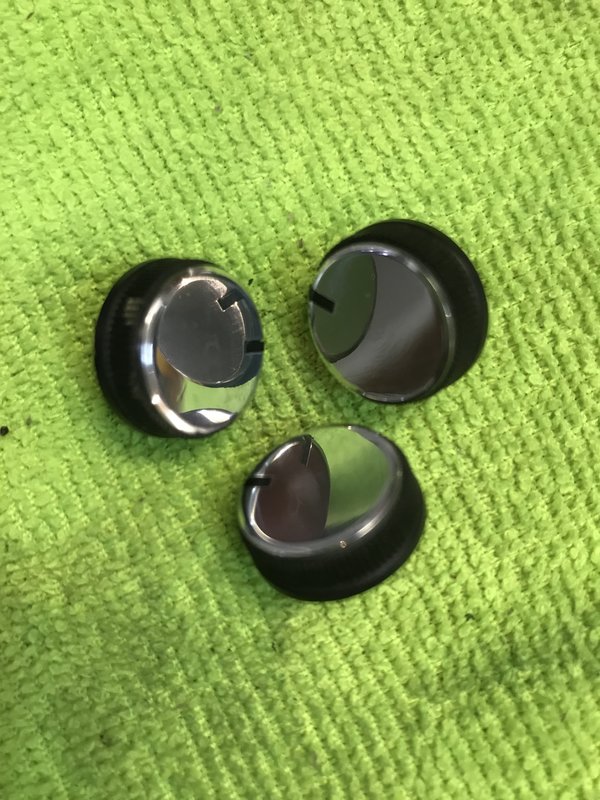

Параллельно с этими работами привёл в порядок ручки, винты задней крышки и вырезал из алюминевого профиля недостающее обрамление, отполировал его, заодно и остальные элементы привёл в кондиционное состояние.

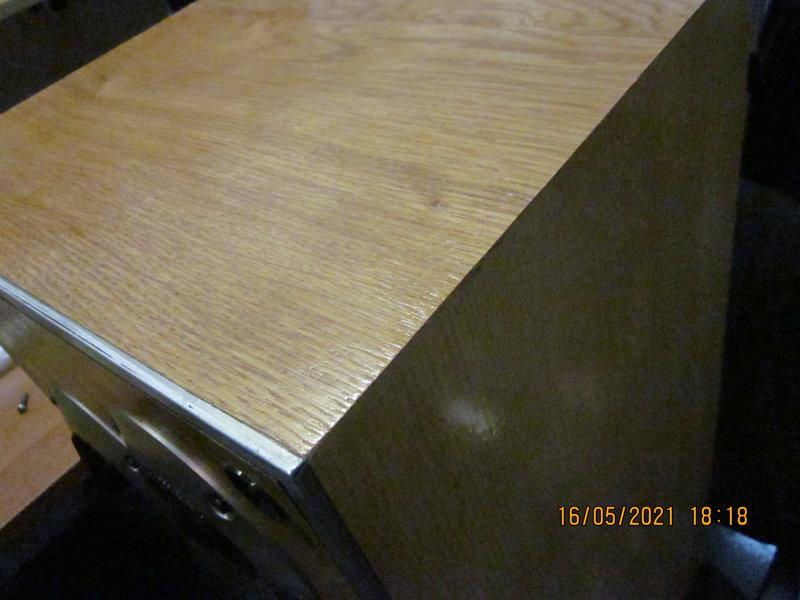

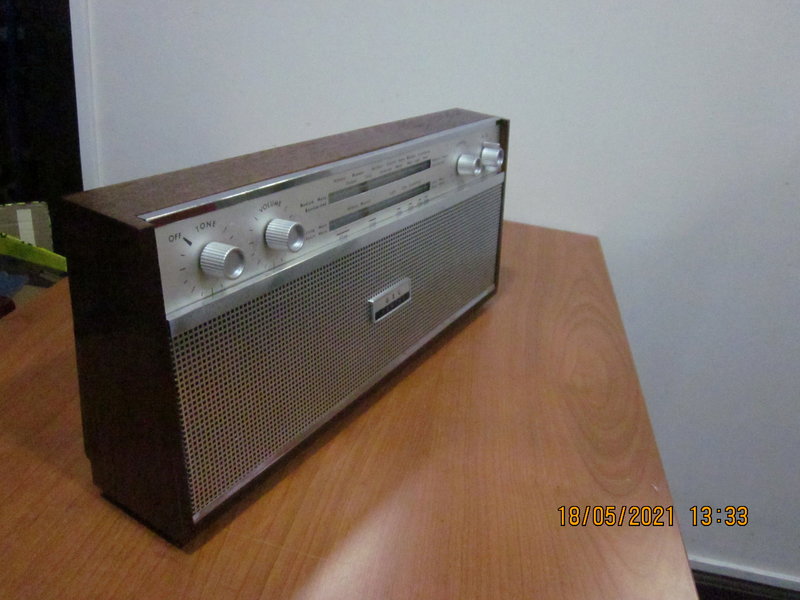

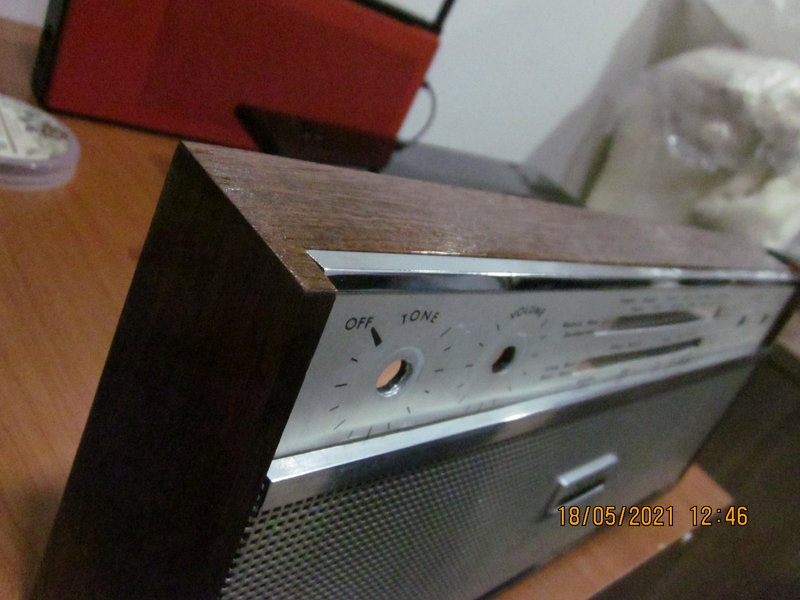

После укрепление и выведения корпуса его отфанеровал новым шпоном и покрыл лаком. Электрическая схема была рабочей, но повела себя странно: всегда первое включение делаю с ограничением тока, здесь пришлось увеличивать до 170 мА, после запуска схема через секунд 10-15 плавно опустилась до 15 мА и более не поднималась, даже на полной громкости потребление не превышает 20 мА.

[AlexSU]

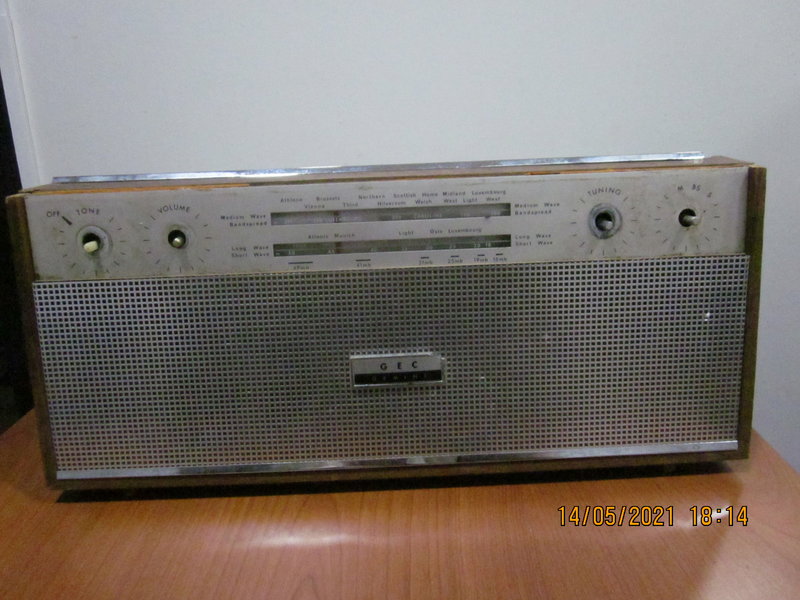

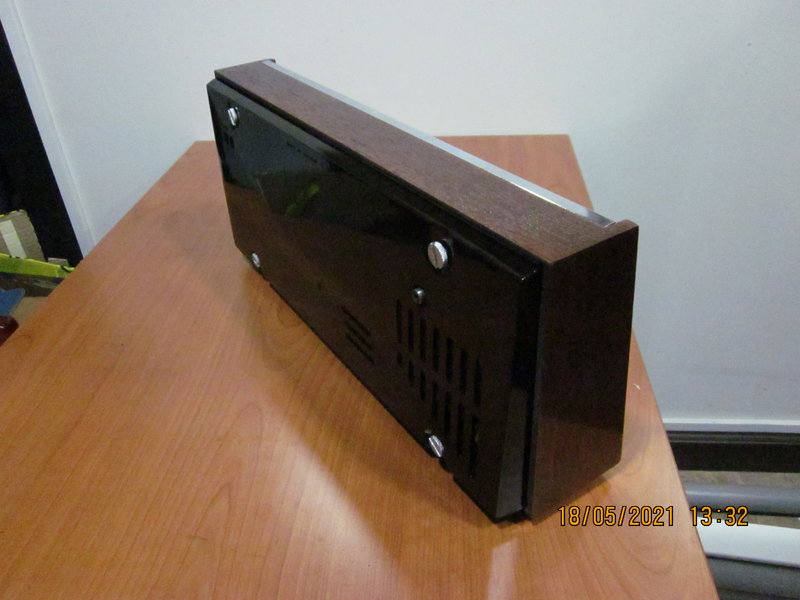

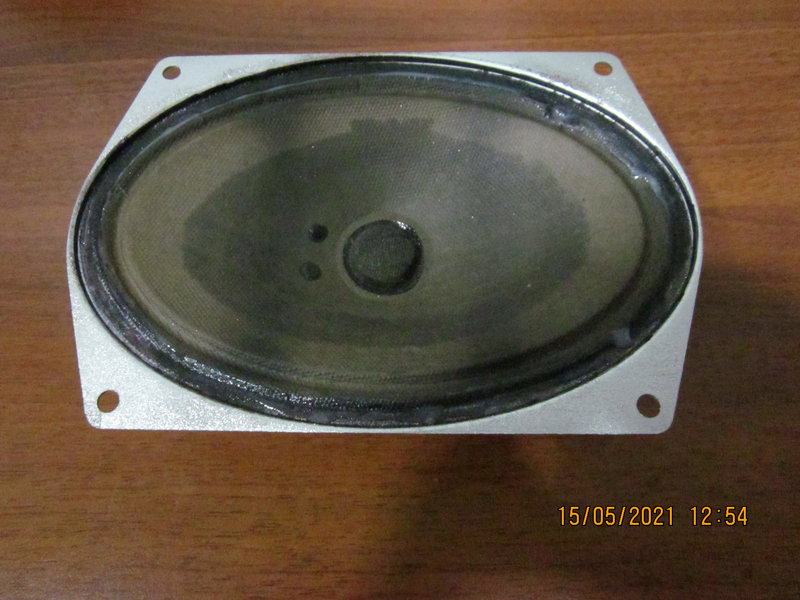

Три очередные экземпляра из моей коллекции. Приведение в работоспособное состояние и чистка пёрышек.

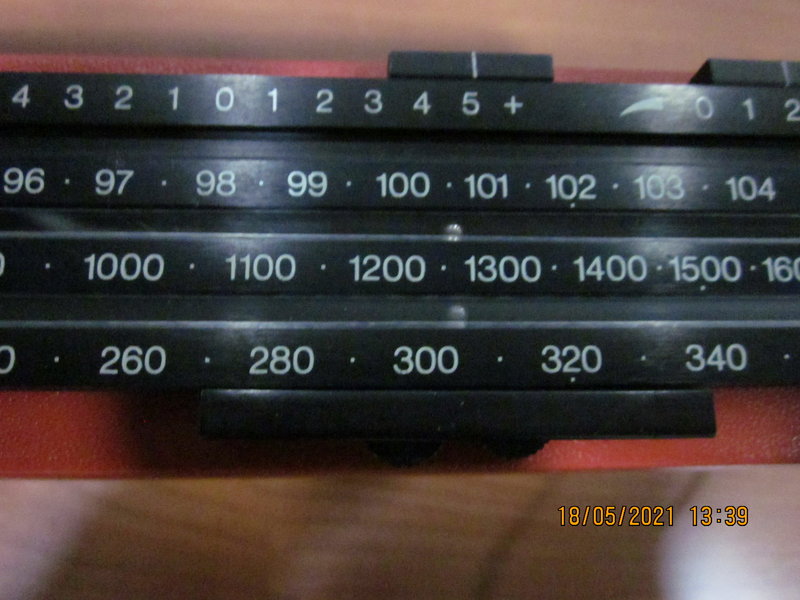

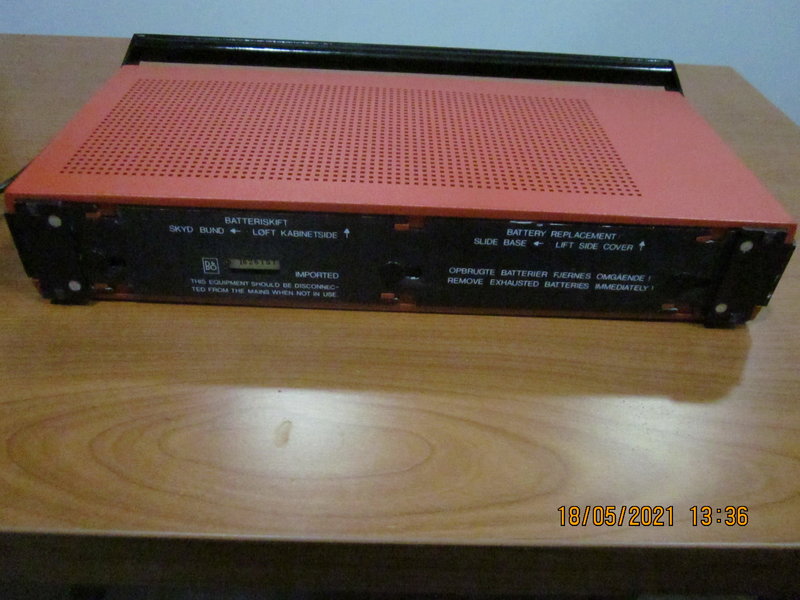

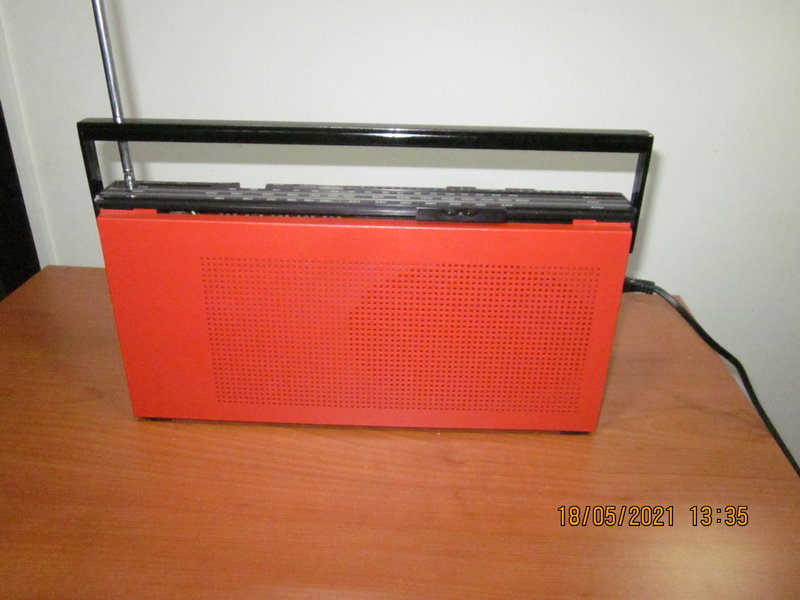

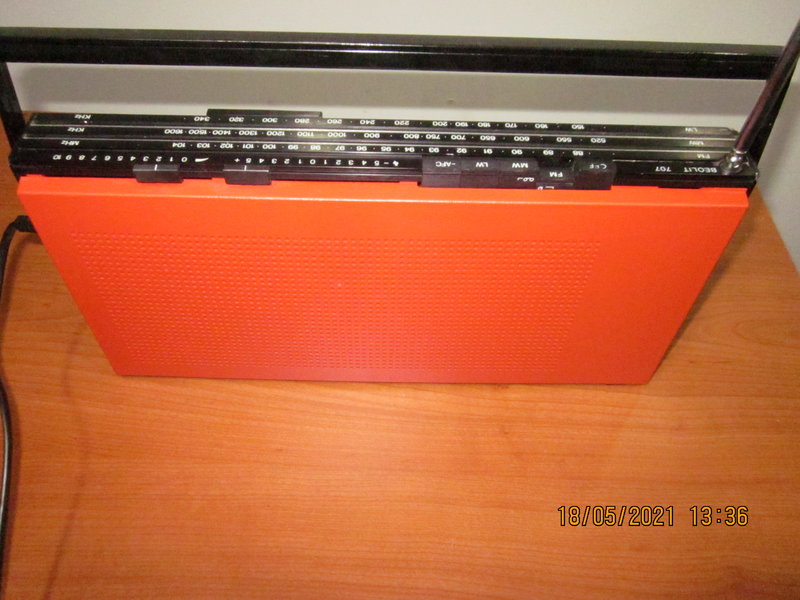

1. Коммерчески успешная датская компания Bang&Olufsen выпускала всегда очень дорогие аудио и видео системы. Долгое время пытался поймать что-нибудь ламповое, но цены или состояние отпугивали. Сподобился на пару приемников из линейки Beolit сегодня покажу 707 модель. Прикупил на E-bay пришел в хорошей косметике, но при перевозке магнитную систему у динамика снесло, некоторое время пылился на полке а вот недавно решился разобрать динамик. Как водится увлекся новым для меня процессом и сделал фото после того как все замечательно зазвучало. Из интересного: магнитная система + 2 стальных шарика вместо стрелочного указателя на шкале; для того чтобы разобрать приёмник, достаточно сдвинуть алюминиевую пластину на днище приёмника и появляется возможность снять боковины.

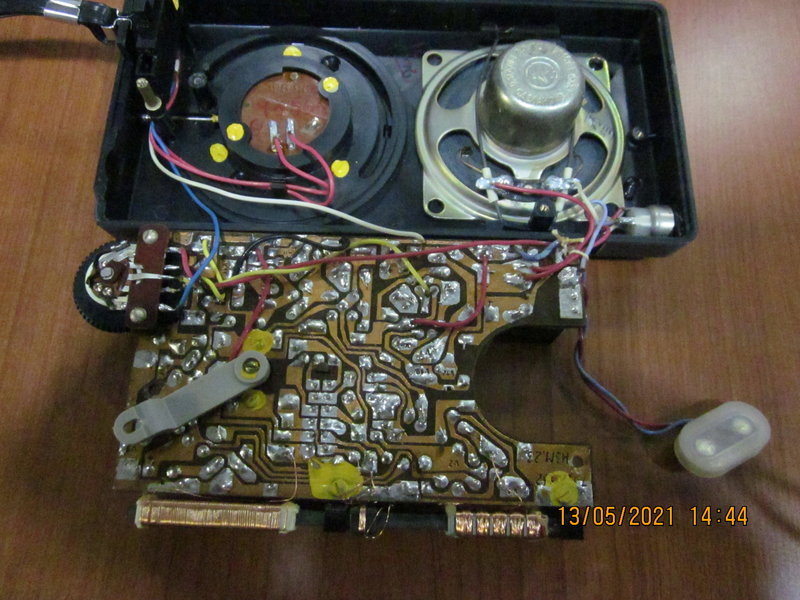

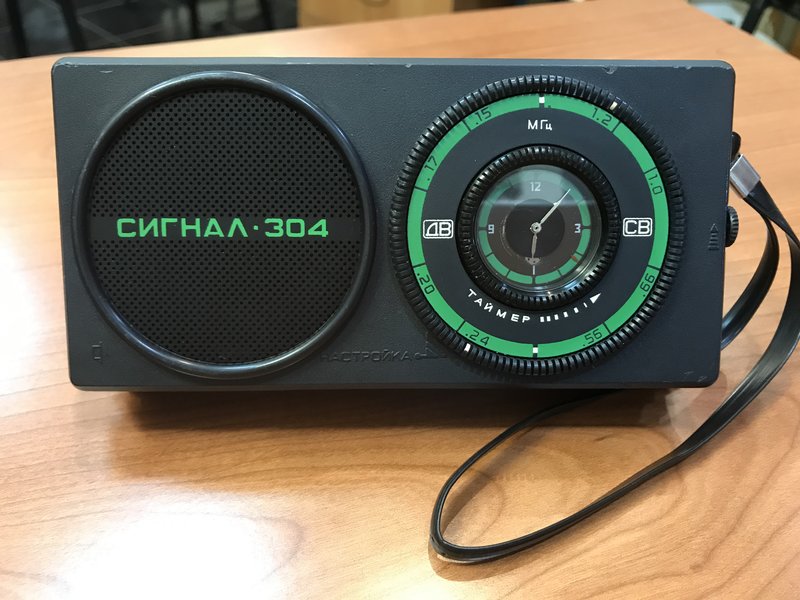

2. Приемник "Сигнал 304" попал бонусом вместе с книгами, которые привезли из Саратова, причем пара весьма интересная (я про книги). У меня в юности Войцеховский был настольной книгой. С приёмником произошла интересная, почти детективная история. Подруга жены приехавшая к нам погостить, привезла книги и приёмник в виде презента, однако ничего по его истории сказать не смогла, единственное что удалось выяснить, что его приобрели в сельпо какие-то родственники, да и так положили в шкаф. Приёмник под пломбой (был) и внешне в хорошем сохране, правда потеряна КБО, но при подключении батареи слышно было, что работает только УНЧ. Часы естественно не работали. Принял решение вскрывать, выяснилось, что приемник не мог работать - у него замыкали два конденсатора в колебательном контуре на корпус, причем выявил случайно, это место было щедро залито парафином. С часами все печальнее: договорился с горе часовщиком починить - он взялся отремонтировать , но сделав механизм угробил контактную группу, хотя была прочтена целая лекция по важности сохранения наследия... он кивалъ , но черное дело свершил... теперь часы идут, приемник работает, но таймер не функционирует... Ищу к нему КБО!

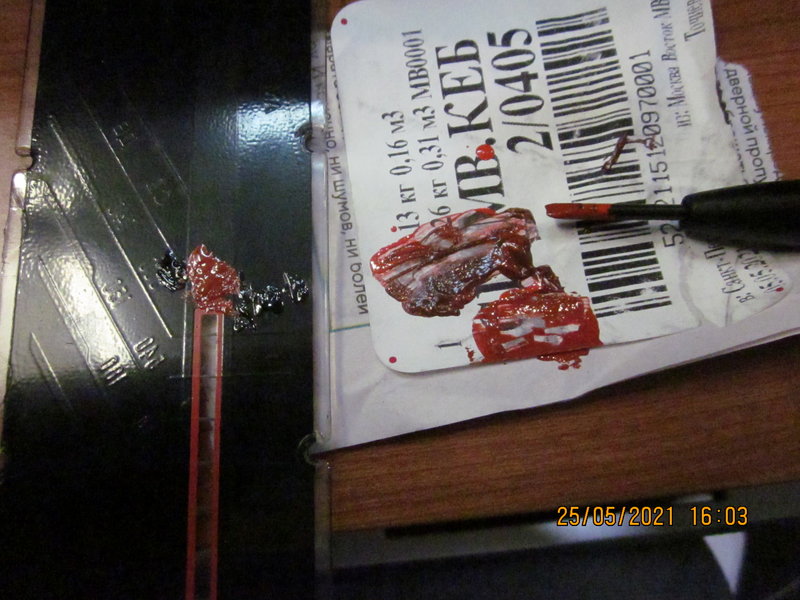

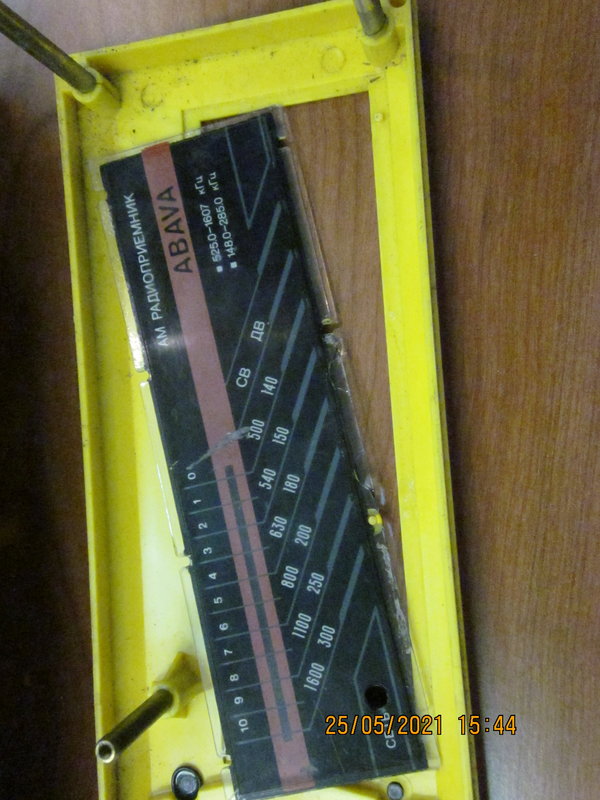

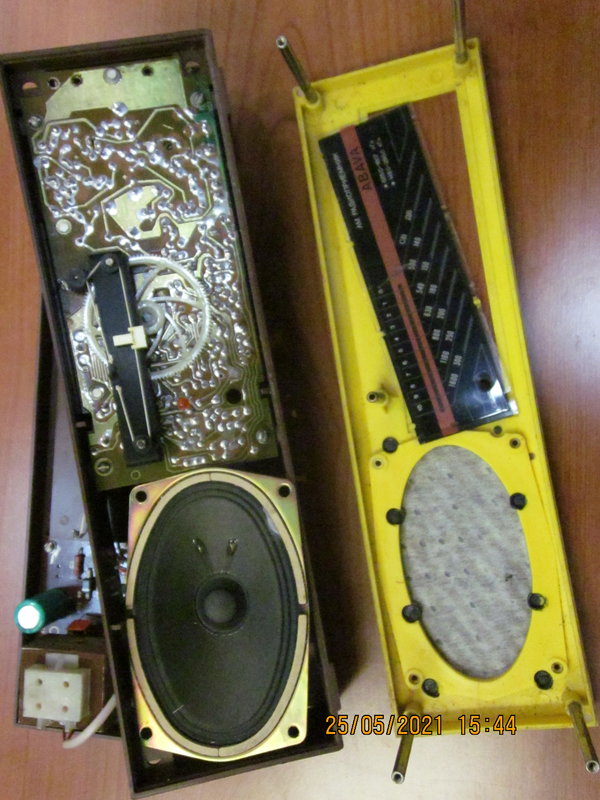

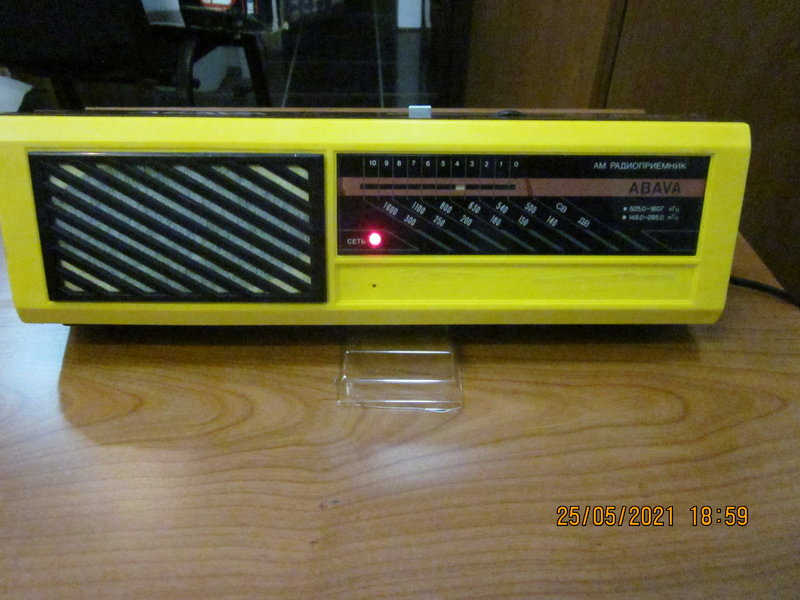

3. Abava 8330 он лежал себе кучкой в коробочке почти 5 лет всё ждал своего часа, сегодня я искал коробушку разбарахоленную для имплантирования в неё ФМ китайского разлива знакомому на дачу и посмотрел в его сторону на предмет разбора, да что-то дрогнуло в душе. Дай думаю питания подкину - будет подавать признаки жизни - оставлю, а он не просто подал признаки, а как лебединную песнь показал свою полную работоспособность. Немного полирнул шкалу, подкрасил содранные участки, да слегка отмыл. И собрал. Работает!

[CrazyBeaver]

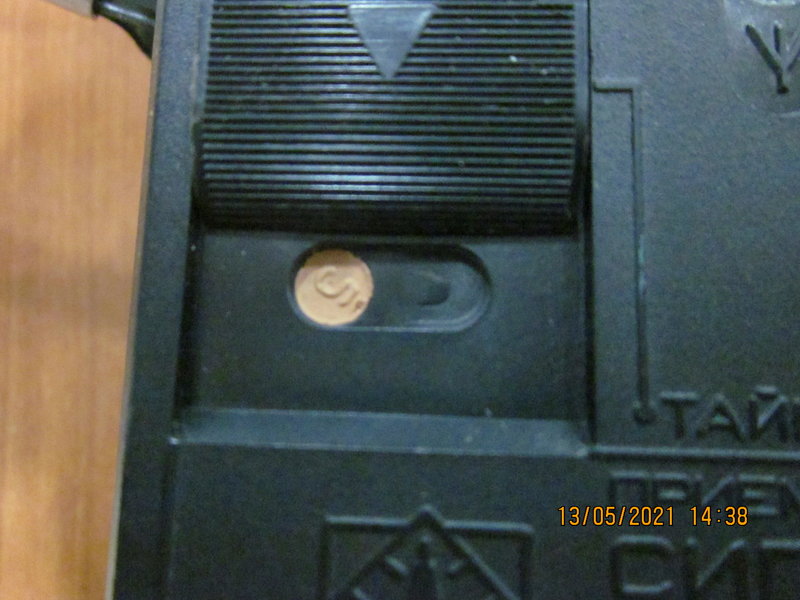

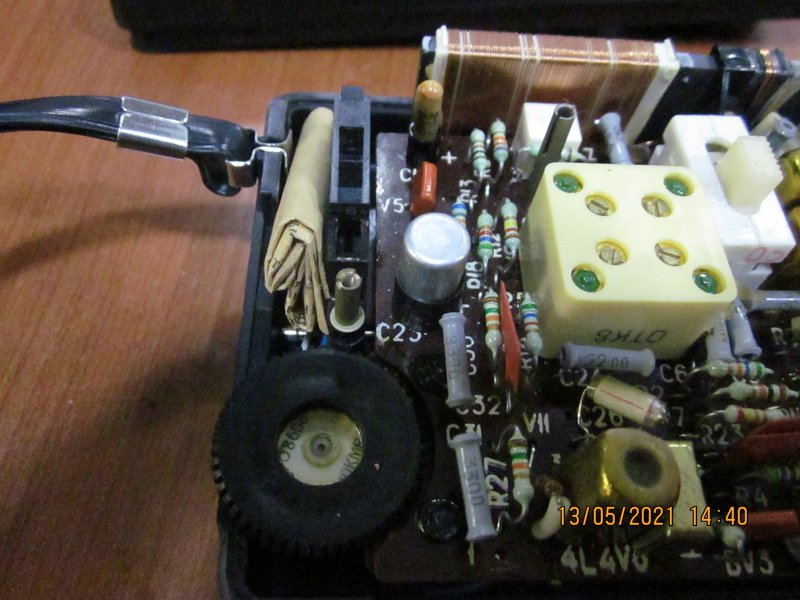

Я к своему 304-му "Сигналу" вырезал КБО из компьютерной заглушки. По текстуре один в один.

[AlexSU]

CrazyBeaver, Благодарю! Самые простые и очевидные вещи, и всегда в избытке. Завтра попробую.

[AlexSU]

Приветствую читающих! "Как хорошо уметь читать, не надо к маме приставать" приятно вспомнить, эти строчки из далёкого советского детства.... А сегодня хочу представить вам ровесника эпохи развала СССР. Этот аппаратик был создан в славном городе Омске (ЭТЗ имени КАРЛА МАРКСА) в мае 1991 года и мне попала его часть под названием АСА - активная акустическая система. Как часто забываю фотографировать исходный материал вы уже конечно заметили, поэтому без тени стыда нащипал с инета подобных фото для придания необходимого антуражу вступительной части концерта.

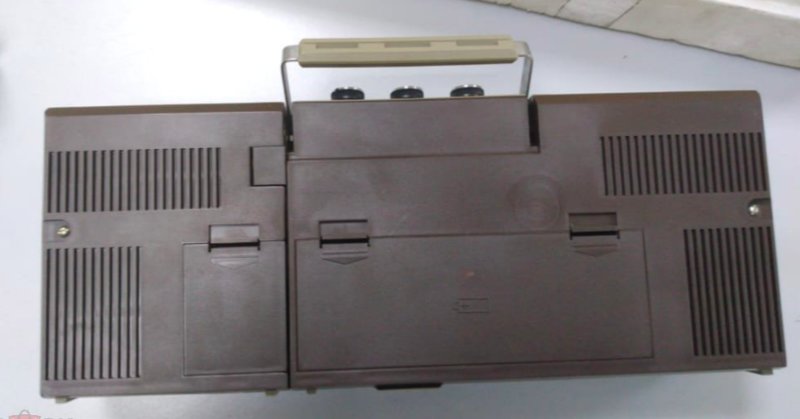

Творческий зуд подкинул мне в руки весьма потрепанный жизнью Ipod nano похоже на него наступил слон, не меньше. Корпус алюминиевый в районе клипсы подран, пластик на экране стёсан. "Голова изранена, кровь на рукаве..." при попытке включения подал признаки жизни, но батарея отдавалась в экстазе за десять минут и потом курила. Пришлось ремонт ограничить шлифовкой пластика экрана и последующей наклейкой защитной плёнки и приклеивания в остаткам корпуса в тыловой части двух болтиков М3 для крепления в аппарат. Из пластин алюминия собрал лафет для инсталяции, просверлил отверстия для установки толкателей механических кнопок. Сами кнопки - корпуса уже мёртвых МП транзисторов.

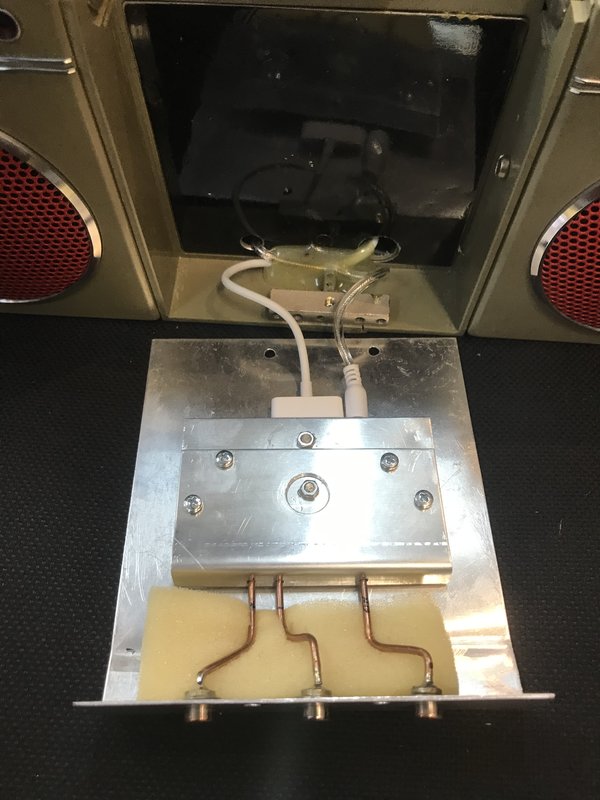

Дальше - проще, почистил отшлифовал корпус с декоративными элементами, все алюминиевые части отполировал. Как говорится "почувствуйте разницу". По электрической схеме - имплантировал трансформатор питания и заменил сетевой разьём, более ничего не понадобилось.

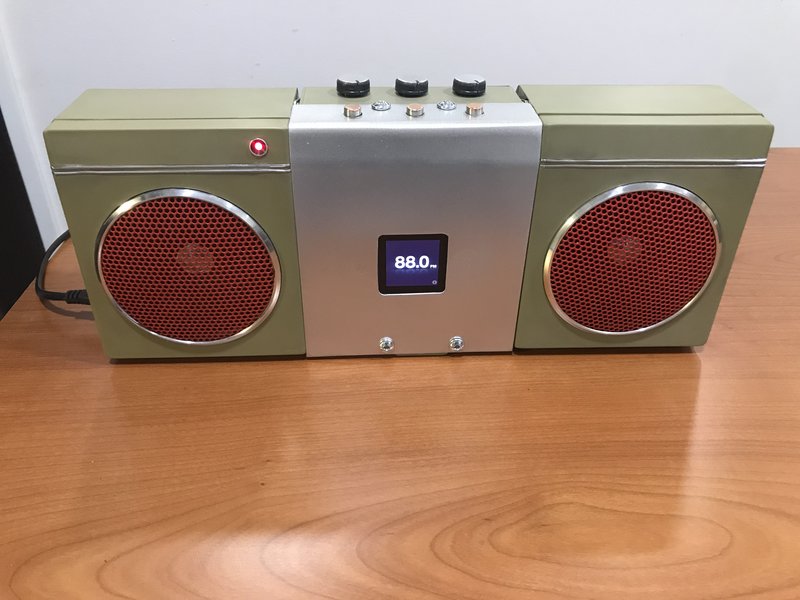

Ну и после примерок, фотосессия. Звук очень приятный, порода америкосовская сказывается, к ЦАПам их у меня претензий нет. Кстати решил в маленьком отсеке оставить USB кабель для возможности загрузки песен , на борту памяти 4ГБ!

[JAS]

Александр, да вы просто талант!!! Спасибо за выложенные фото и подписи к ним - мягкий юмор и глубокое знание предмета подкупают, буду следить за дальнейшим вашим творчеством!

[AlexSU]

...Достала жара! никогда не думал что буду изнывать от неё и где ?! в Санкт-Петербурге - городе дождей...
...Жара навевает воспоминания о безоблачной юности и просто культивирует нежелание работать. Перед глазами далёкое лето 1979 года, берег озера Лагуново, лежишь после купания на песке, смотришь в огромное голубое небо с бегущими белоснежными облаками и вся жизнь впереди... именно так у меня ассоциируется понятие "счастье". Тем летом мне повезло немного поработать помошником сварщика и заработать на свой первый магнитофон Это была Легенда 404. Периодически ностальгируя, искал в интернетах подобный и недавно нашёл в хорошем состоянии с двумя малюсенькими недостатками - надписи рода работ на шильдике над клавишами и на задней части маленькая трещинка.

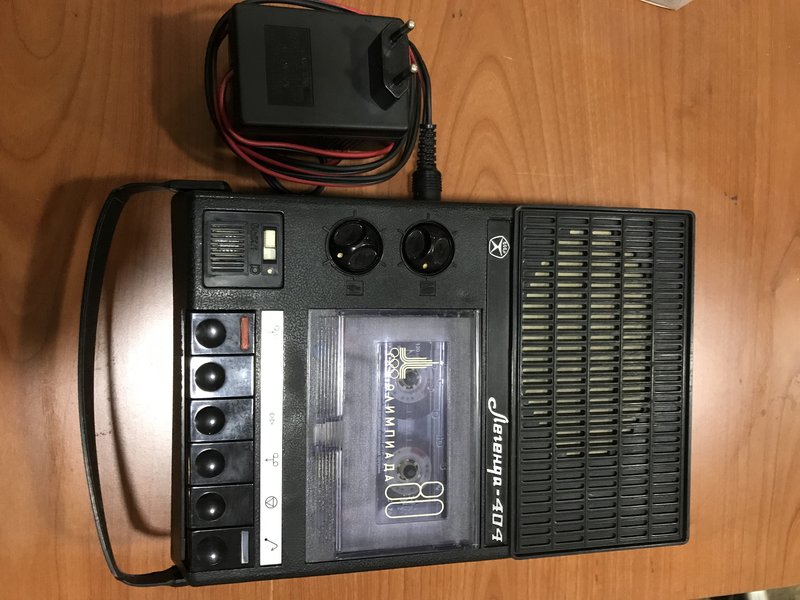

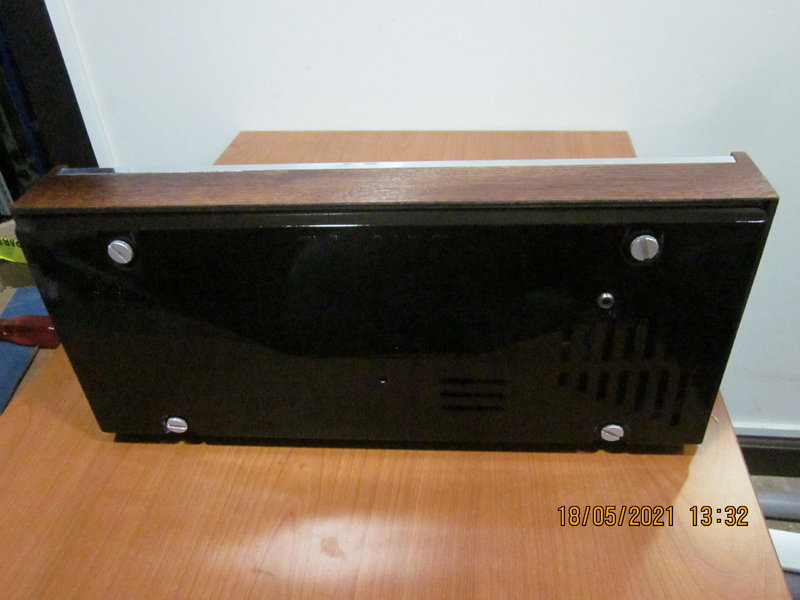

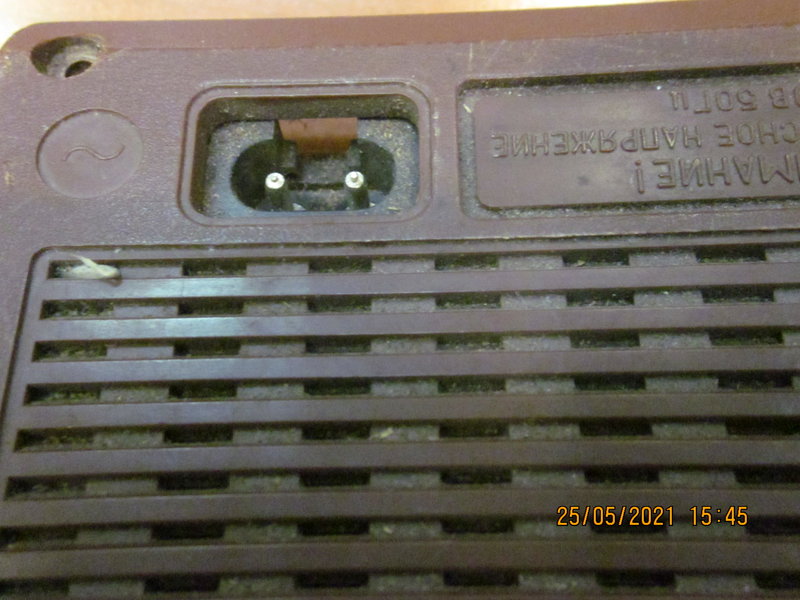

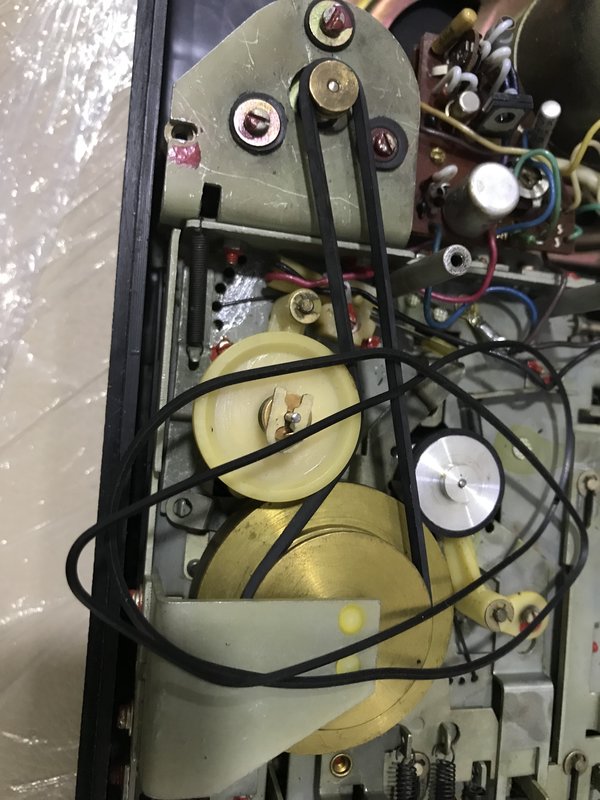

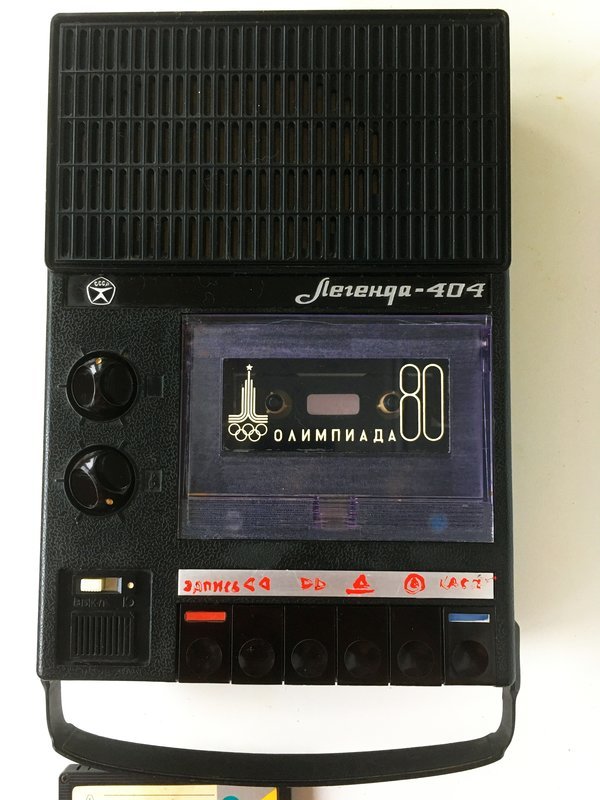

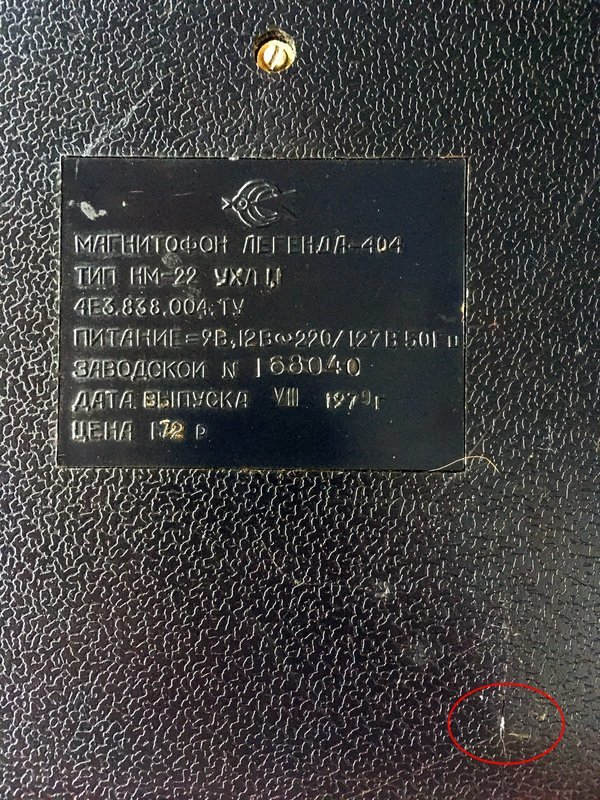

Пришедший магнитофон не комплектовался блоком питания, поэтому изначально стал подбирать подходящий, в последнее время заметил, что всё труднее находить именно трансформаторные блоки питания, а уж про разъёмы СШ-3 и СШ-5 вообще отдельная история (пришлось сегодня на Удельную мотаться в поисках советских кабелей) В итоге блок питания использовал от радиостанции демократов, напаяв на конец СШ-3. После приступил к разбору аппарата, в этот раз использовал изопропиловый спирт, поэтому долго сушить не пришлось.
Прежний владелец сообщил, что в ателье меняли головку поэтому на нём стоит УГ 1991 года. При разборе озадачило следствие появление трещины на задней части корпуса - стойка крепления шасси была на 5 мм выше платы и упиралась в корпус, выдавливая его локально наружу. Думаете меня это остановило?! Как бы не так! я как баран, с расплавленными мозгами взял и отрезал эти 5 мм, весьма гордый собой, что теперь ничего не упирается в корпус... А после в интернет полез посмотреть как же остальные магнитофоны собирались...

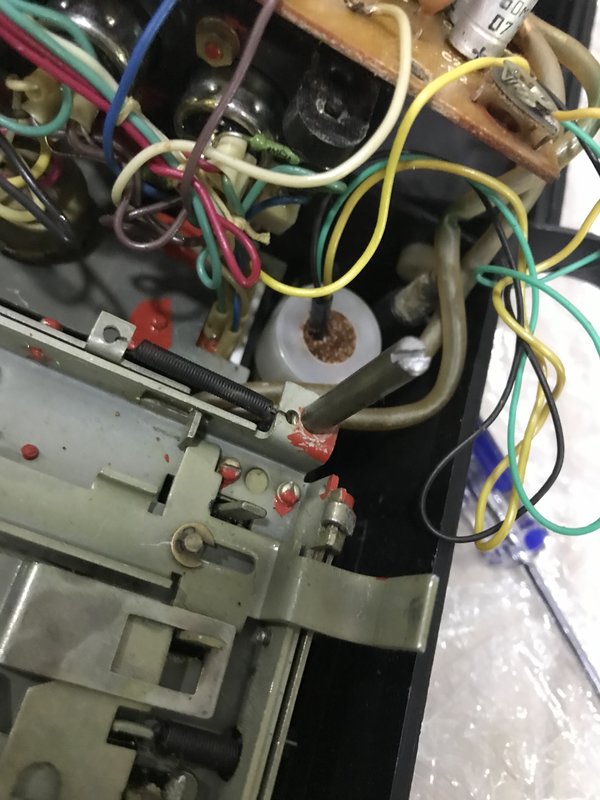

Так вот когда меняли голову, мастер попутал крепёж шасси и эту стойку завернул не туда, а поскольку мастера все делятся на умных и сильных он смог закрутить заднюю крышку продавив её и даже поставил пломбу. Ну в итоге я оставил как получилось... Попутно поменял пассик ЛПМ на толстый, сразу вспомнилось как я эту операцию проводил с Легендой вернувшись из армии и ставил точно такой же толстый пассик, правда пришлось как и в прошлый раз повозится с настройками прижимного ролика приемного подкассетника, но в итоге всё работает чётко и красиво , как новый...





Теперь слушаю Чингиз-Хана, Арабески и 3 градуса. Хотя в Питере +33

[OttoStirlitz]

А как надписи восстановили?)

[AlexSU]

А как надписи восстановили?)

Это есть самый большой секрет... уговорил человека и он с донора снял. А вообще думаю гравировкой попробовать, ибо шелкография мне недоступна, а фрезер имеется.

[OttoStirlitz]

А как надписи восстановили?)

Это есть самый большой секрет... уговорил человека и он с донора снял. А вообще думаю гравировкой попробовать, ибо шелкография мне недоступна, а фрезер имеется.

Месяц назад как то в голову пришло
Напечатать на глянцевой бумаге эти значки (надписи и т.п.), бумагу на желаемую железку и под ламинатор. На отпечатках как по трафарету, гравёром пройтись...
А потом (по желанию) (т.к. углубления есть и поверхность не идеально ровная) можно аккуратненько тонкой кистью и краской обвести и в лак

[AlexSU]

OttoStirlitz, Вариант в принципе любой имеет право на жизнь. Если завтра в Комусе найду нужный маркер попробую и покажу как можно подручными линейками и фломастерами обойтись.

[OttoStirlitz]

OttoStirlitz, Вариант в принципе любой имеет право на жизнь. Если завтра в Комусе найду нужный маркер попробую и покажу как можно подручными линейками и фломастерами обойтись.

Вы правы) Как гравёром обзаведусь, попробую))

[AlexSU]

Как исхитриться угодить заказчику и не испортить шкурку редкого аппарата? Иногда приходится крепко задуматься....

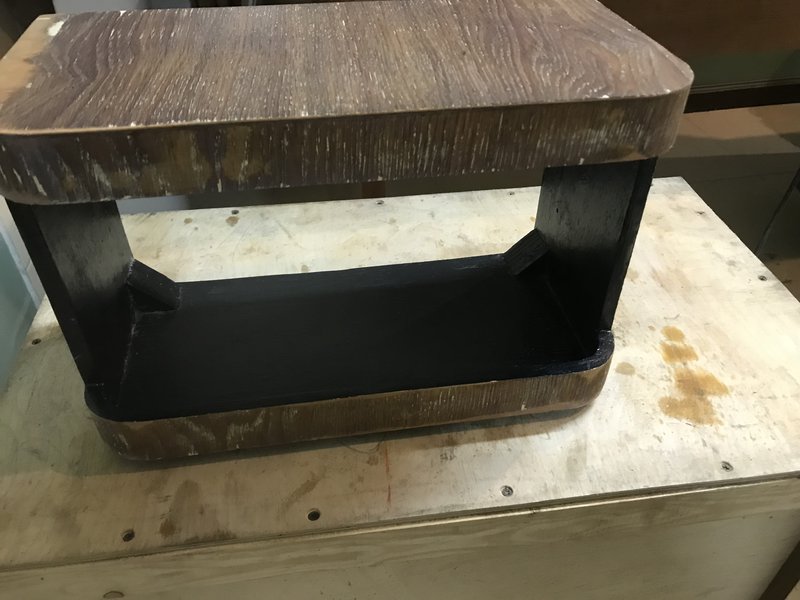

В одной из заброшенных дач на Финском заливе знакомый подобрал корпус VEFPER-45. Корпус был еще крепкий, но сильно не комплектный, если не сказать, что кроме корпуса ничего и не было. Повертев в руках, он сразу позвонил мне и проникновенно рассказал, сопровождая фото, как он хочет видеть вещицу в интерьере своей дачи. Нет препятствий возжелавшим! Корпус был взят в работу, просушен, зачищен, несколько раз покрыт пропиткой глубокого проникновения, который позволил выявить дефекты поверхностей. Корпус отфанерован шпоном с интересным эффектом. На акустическую доску натянул кусок новодельной ткани, которая более-менее отвечает духу того времени... Динамик подошёл по размеру 4ГД-4, его и принёс в жертву.

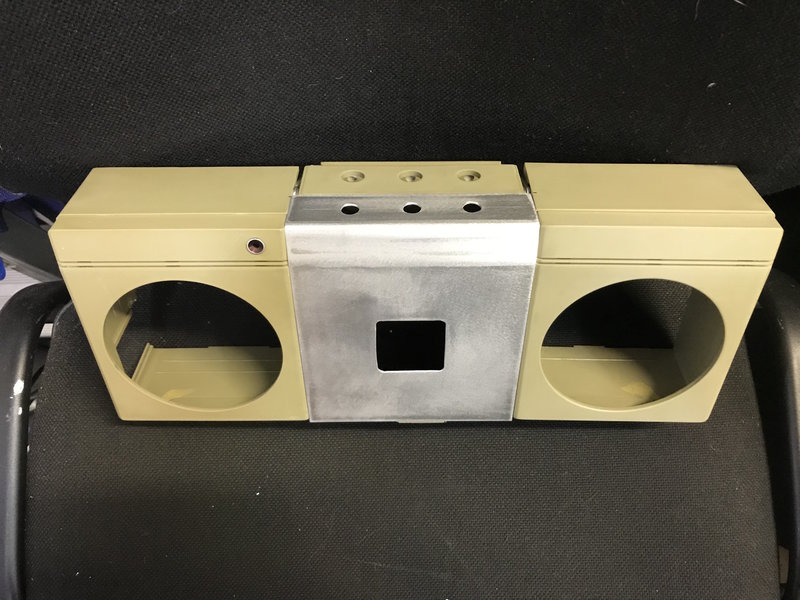

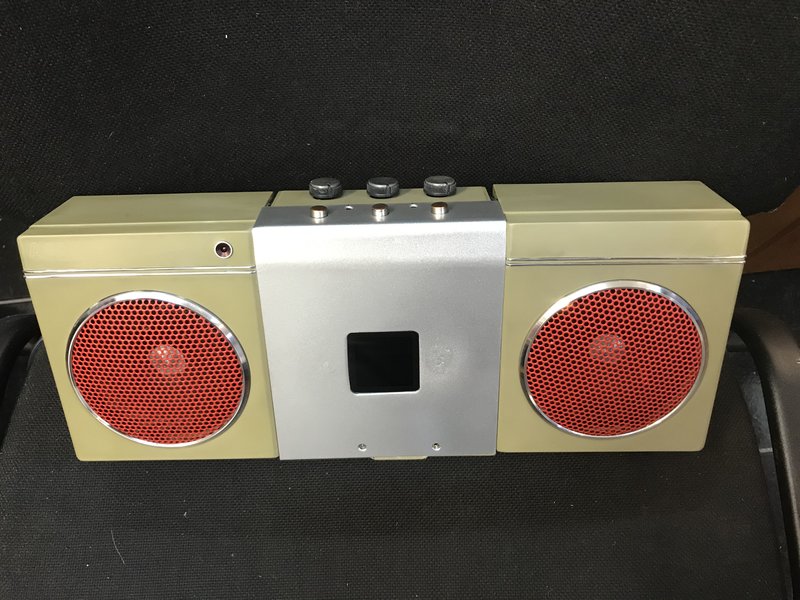

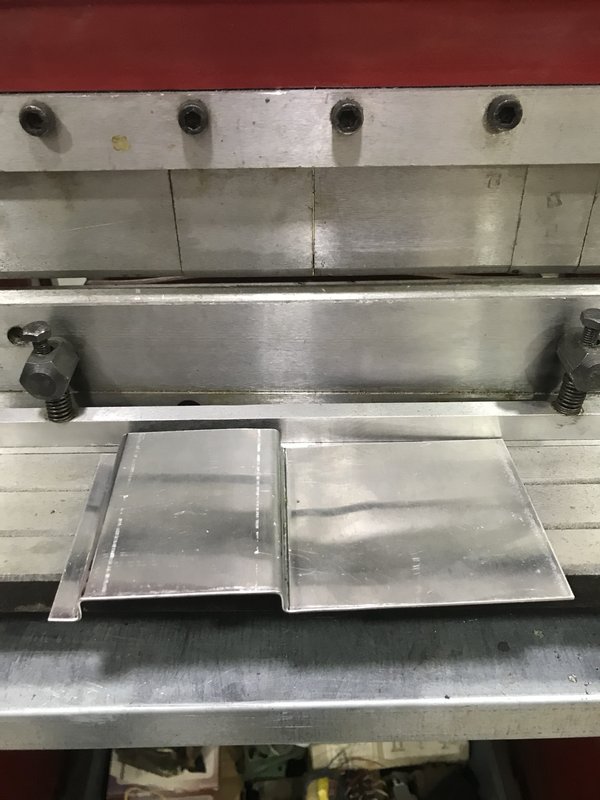

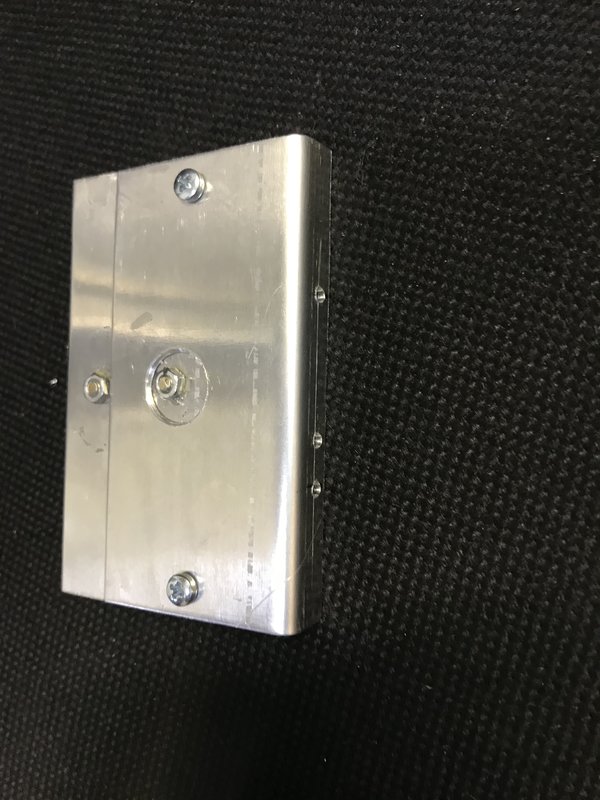

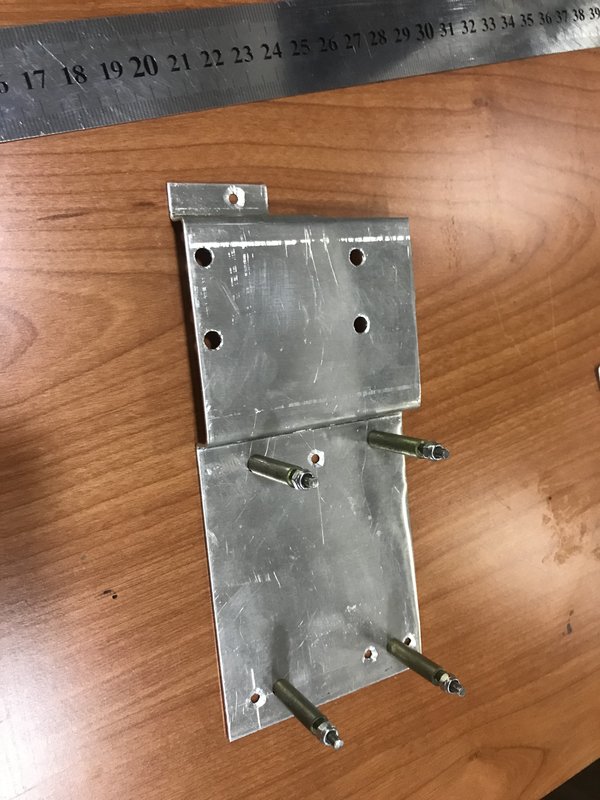

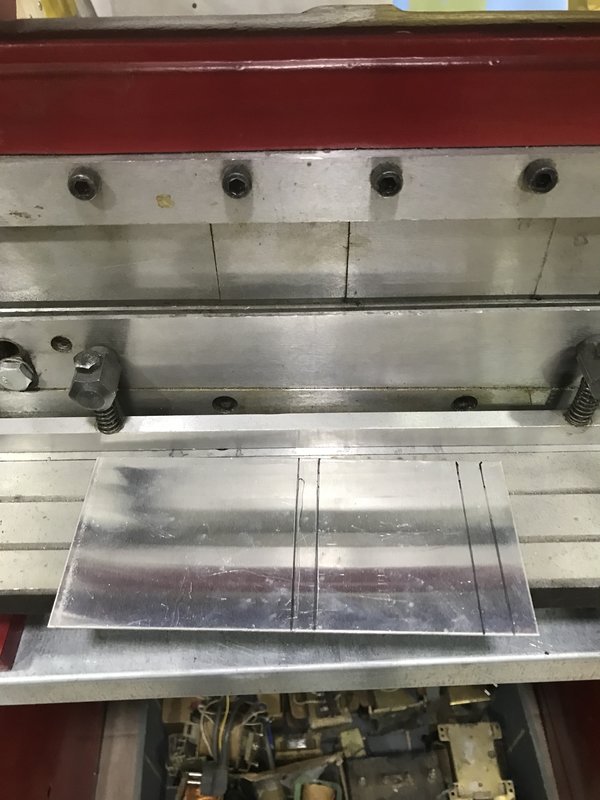

По завершению работ с корпусом встал вопрос как встроить FM приёмник сохранив антураж радиоточки? В итоге родилось такое решение, при котором демонтаж инсталяции будет практически не заметен. Взял алюминиевую пластину и послесарил немного, установил плату приёмника и трансформатор питания, из полосы алюминия 2 мм сделал кронштейн под регулятор громкости/сетевой выключатель.















После нескольких примерок удалось попасть во все отверстия, которые предусмотрены создателями самого большого в нашей истории абонентского громкоговорителя VEFPER-45. Сверлить ничего не пришлось. Ручку регулировки громкости поставил от Кантаты. Звук получился именно стиля послевоенного -слегка приглушённый и басовитый, я бы сказал "душевный"

[kuzmin]

Может, кому пригодится. Так как соблюсти сопряжение отдельной платы FM приёмника и ручкой настройки лампового приёмника трудно, я поступаю так: несколько раз устанавливал в ламповые радиоприёмники FM сканеры с кнопкой нахождения станции и сброса, на шкив приклеивал магнитик, на шасси, немного приподняв, закреплял геркон.
С задней стороны оси ручки настройки на шасси или кронштейне, в зависимости от конструкции, закреплял подходящую по размеру кнопку. Так как ось имеет люфт, нажав на ручку настройки, происходит сброс станций.
При настройке на станцию рекомендую чуть повернуть ручку настройки во избежание намагничивания геркона.
Если диаметр шкива небольшой, а станций много, приклеить несколько магнитиков.
Для питания применял трансформаторный стабилизированный блок питания, фона и помех не наблюдается.

[AlexSU]

kuzmin, Я не против любого общения на ветке, но такое ощущение что вы промахнулись с темой, у вас весьма хорошо идет общение в теме "Может кому пригодится"

[kuzmin]

Извините, не знал, что эту тему читаете.

[AlexSU]

OttoStirlitz, Вариант в принципе любой имеет право на жизнь. Если завтра в Комусе найду нужный маркер попробую и покажу как можно подручными линейками и фломастерами обойтись.

Вы правы) Как гравёром обзаведусь, попробую))

Вот сегодня на коленке попробовал, рисуется легко, в офицерской линейке почти все примитивы имеются, фломастер хорошо на алюминии держится, я взял с толщиной линии 0,3 мм, если ещё лаком покрыть...

[OttoStirlitz]

OttoStirlitz, Вариант в принципе любой имеет право на жизнь. Если завтра в Комусе найду нужный маркер попробую и покажу как можно подручными линейками и фломастерами обойтись.

Вы правы) Как гравёром обзаведусь, попробую))

Вот сегодня на коленке попробовал, рисуется легко, в офицерской линейке почти все примитивы имеются, фломастер хорошо на алюминии держится, я взял с толщиной линии 0,3 мм, если ещё лаком покрыть...

Ну Вы могёте...у меня так не получается

[AlexSU]

напрасно так вы себя... у меня по черчению в школе и по инженерной графике в универе очень туго было... здесь же всё есть - и примитивы фигур и линий на линейке и тонкий маркер. нужно только терпение.

[AlexSU]

доброго времени суток, дрУги!
Наступило время смахнуть пыль с, не побоюсь этого слова, жемчужины моей коллекции - уникального консольного приёмника 1938 года VEF LUXIS SPECIAL MD/38
Всё что вы прочитаете ниже в этом посту бессовестно слизано с сайта "Старое радио" и немного отредактировано.
"...Итак вначале было слово..."

Об этой серии аппаратов практически ничего неизвестно, они не проходят по серийным каталогам предприятия ВЭФ и выпускались только по заказ, как эксклюзивная вещь. До какого-то времени эти аппараты вообще существовали только в рассказах коллекционеров, плюс сохранились фотографии с выставок того времени и только в последние годы было найдено несколько сохранившихся экземпляров «VEF LUXUS SPECIAL 38». Ходит множество слухов, что где-то там что-то еще есть и даже много, но реально задокументировано только четыре аппарата и потому считается, что их осталось только четыре штуки: две в Латвии и две в России.

1. Самый первый из известных «VEF LUXUS SPECIAL 38» удалось приобрести латвийскому коллекционеру Атису Брикманису из Лиепаи. Этот радиоприемник в свое время принадлежал известному латышскому писателю и коммунистическому деятелю Вилису Лацису.

2. Второй «VEF LUXUS SPECIAL 38» с номером шасси 0008 был куплен Дмитрием Ипполитовым из Риги в коллекцию сайта «Старого радио» у внучки одного достаточного крупного чиновника в довоенной Латвии в мае 2007 года в изрядно потрепанном виде: на верхней крышке вздулся шпон из-за стоявшего и подтекавшего там цветочного горшка, полностью демонтирован и отсутствует проигрыватель грампластинок, неоригинальные ручки, треснуто стекло на шкале, шасси практически в оригинальном состоянии, но ремонтировано уже кем-то, кроме того отсутствует одна из задних крышек. Свой аппарат он уже привел в более-менее божеский вид.

3. Третий известный экземпляр «VEF LUXUS SPECIAL 38» был приобретен Анатолием Айрапетянцем из Москвы в июне 2008 года. До этого радиоприемник принадлежал Вячеславу Михайловичу Горелову - коллекционеру радио, проживающему в Сестрорецке Ленинградской области. С его слов стало известно, что этот экземпляр достался ему в 2001 году от одной пожилой женщины, которая, в свою очередь, купила этот радиоприемник сразу после войны, когда жила в Прибалтике. Доставшийся Анатолию экземпляр очень прекрасно сохранился. О состоянии шасси радиоприемника за номером 00025 точной информации нет, снаружи на нем не заметно каких-либо сильных переделок и сам радиоприемник находиться в рабочем состоянии.

4. В апреле 2015-го года в Москве нашелся ещё один консольный радиоприемник «VEF LUXUS SPECIAL 38» с номером шасси 0075. Маклер по недвижимости, обнаружил этот радиоприемник в одной из квартир в Москве. От продавцов недвижимости удалось узнать, только то, что радиоприемник был куплен в эту квартиру в комиссионке на Арбате еще в советские времена. Радиоприёмник был практически сразу выкуплен вашим покорным слугой. Внешний вид и богатый внутренний мир аппарата будет подробнейшим образом описан на этих страничках.

Самое интересное состоит в том, что на всех известных «VEF LUXUS SPECIAL 38» отсутствует оригинальный проигрыватель граммпластинок и что там должно быть в оригинале точно неизвестно. Чтобы узнать истину надо ждать когда найдется хотя бы один «VEF LUXUS SPECIAL 38» с оригинальным проигрывающим устройством.

Уф! очень много букв и длинные слова меня утомляют, но еще немного терпения дрУги мои! 6 лет простоял у меня в ожидании восстановления этот монстр - вершина инженерной мысли и креатива специалистов довоенного ВЭФа! Если проследить пути развития радиостроения на этом предприятии, то самым пиком был именно 1938 год, после только спад и потуги сделать хоть что-либо достойное. Попытки найти на него нормальную документацию практически ничем не увенчались ((народ в стремлении помочь, кинулись наперерез друг другу и в толчее порвали все кальки схем и руководства по эксплуатации, а так же подробные фото монтажа) - ШУТКА). Так или иначе в июле этого года я начал восстанавливать Вэфовскую консоль.

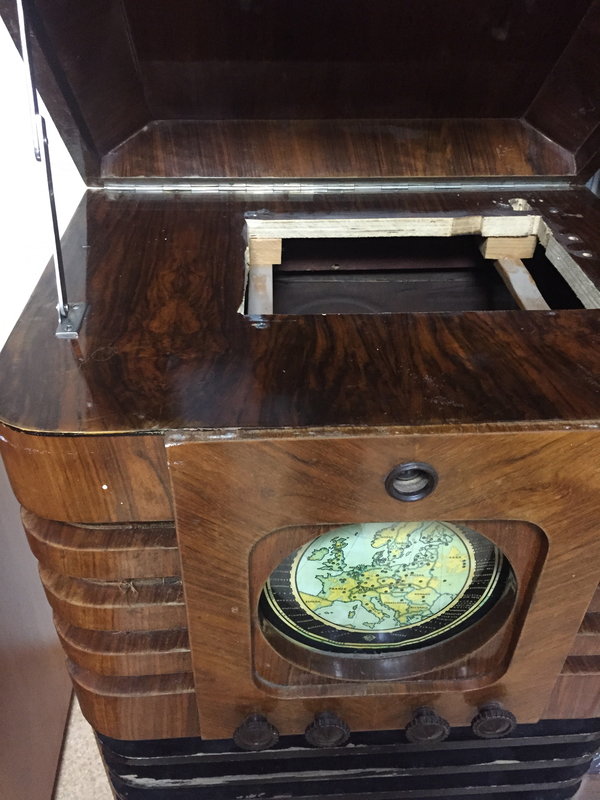

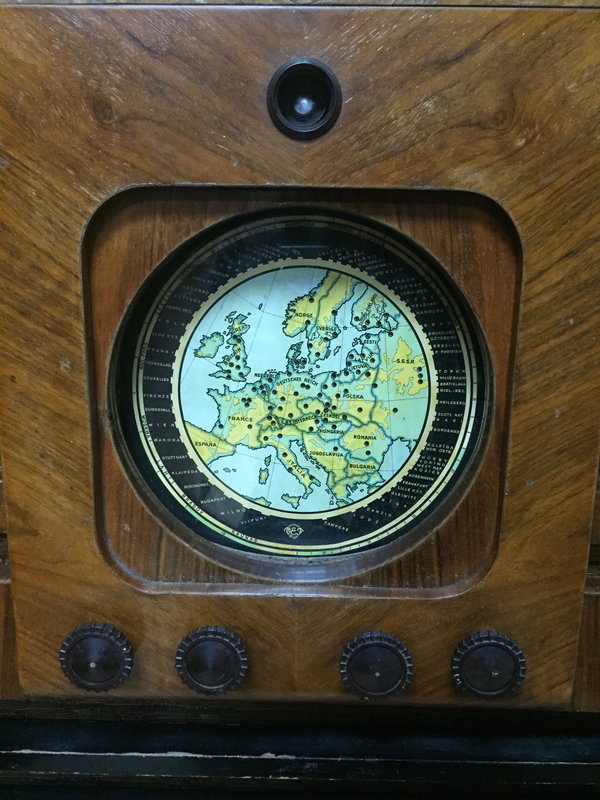

Вот таким аппарат явил свой светлый лик впервые мне...

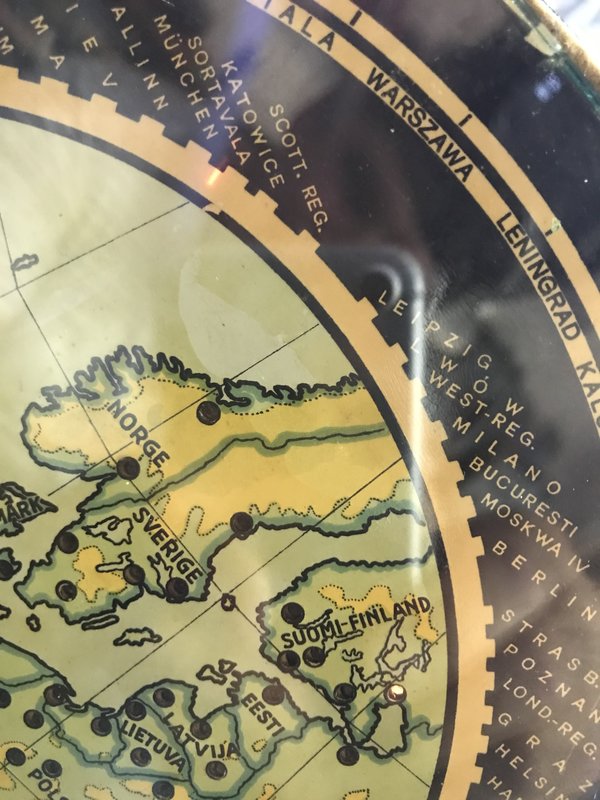

...шкала Географик по австрийской лицензии!

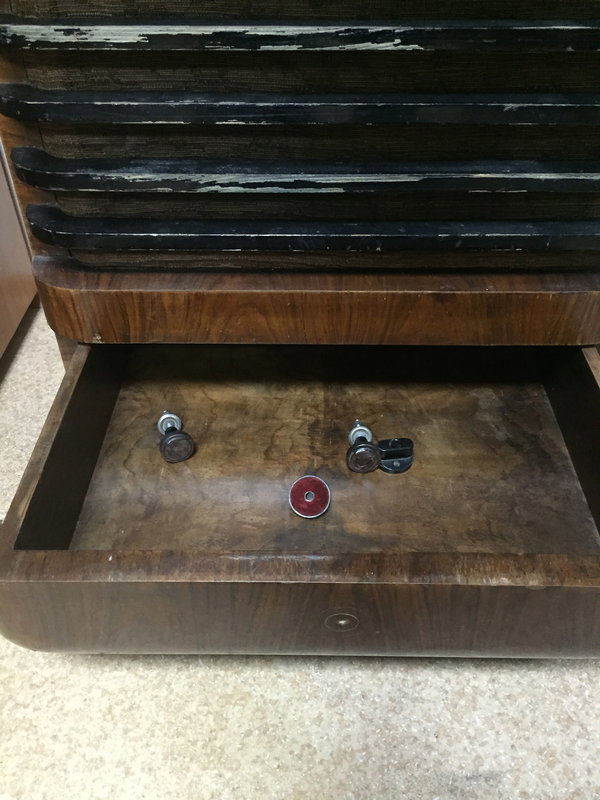

Ручки все в комплекте. Просто сняты и положены в отсек грампластинок.



Очень умелые ручки вклячили ЭПУ от поздних балалаек, сразу снял его - не по феншую!

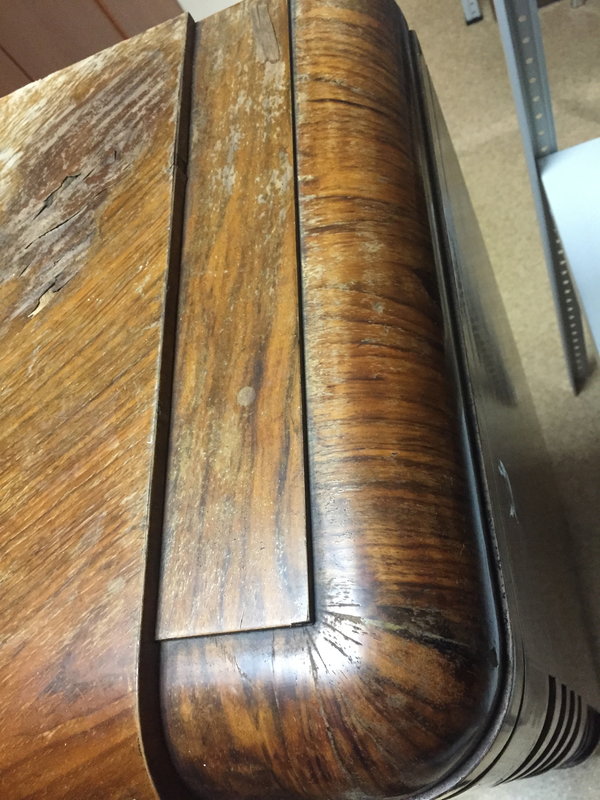

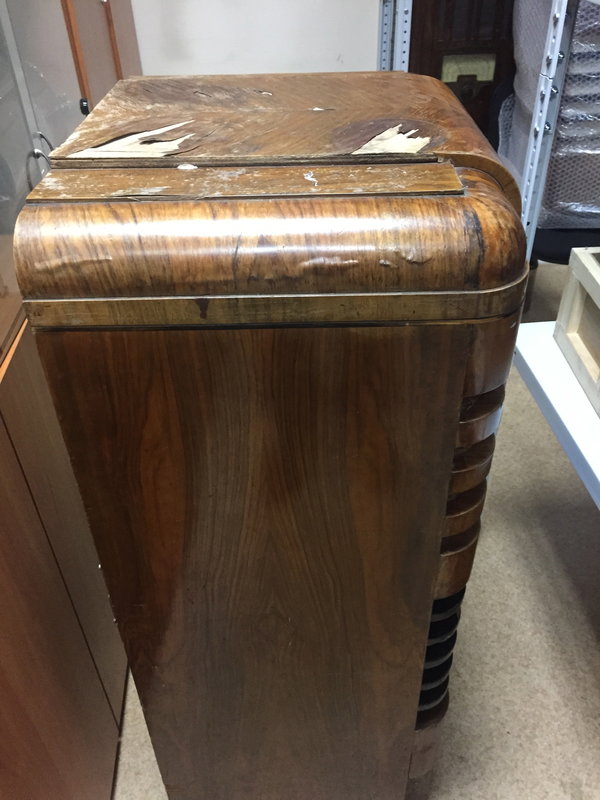

Больше всего от цветочного горшка пострадала крышка граммофона - проклятья всех деревянных корпусов.







Ну что-ж буду выкладывать по мере продвижения.

[OttoStirlitz]

Никогда не понимал цветочных горшков на деревянных изделиях

[rsdrp]

OttoStirlitz,
Дык раньше всё деревянное было. Даже подоконники)))

[rsdrp]

AlexSU,
Очень симпатичная вещь. Успехов в реставрации!

[OttoStirlitz]

OttoStirlitz,
Дык раньше всё деревянное было. Даже подоконники)))

Не, от я знаю
Я про радиоприёмники и тельавизоры

[OttoStirlitz]

доброго времени суток, дрУги!
Ну что-ж буду выкладывать по мере продвижения.

Если не трудно, то можете детально описывать процессы? Чем работали, каким инструментом и где, как косяки устраняли

[AlexSU]

Готов отчёт за прошедший месяц:
(Сделано в заделе гораздо больше, чем показываю, но по понятным причинам (для меня) я опубликую это чуть позже, когда завершу эти части проекта.)

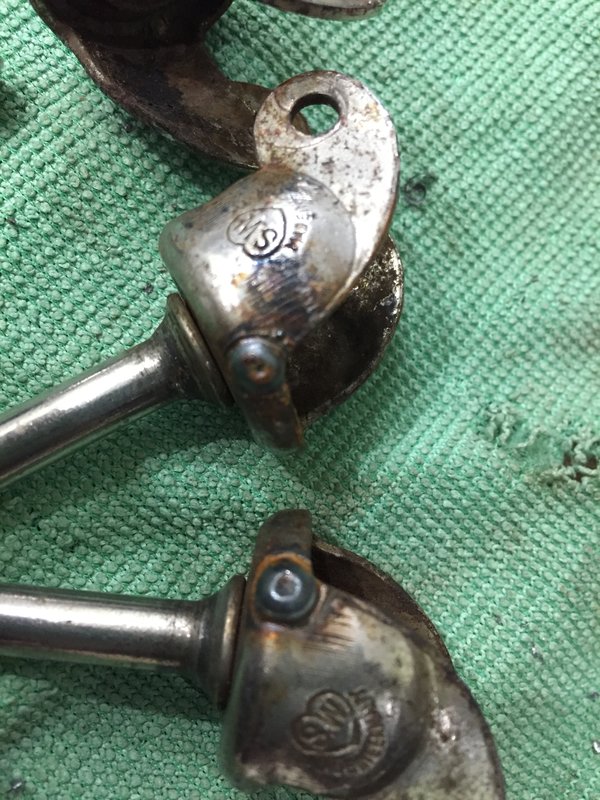

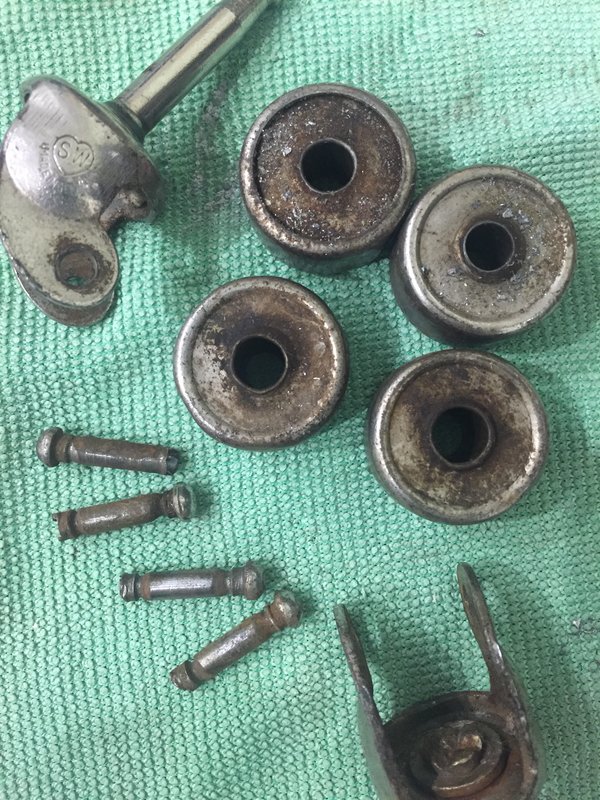

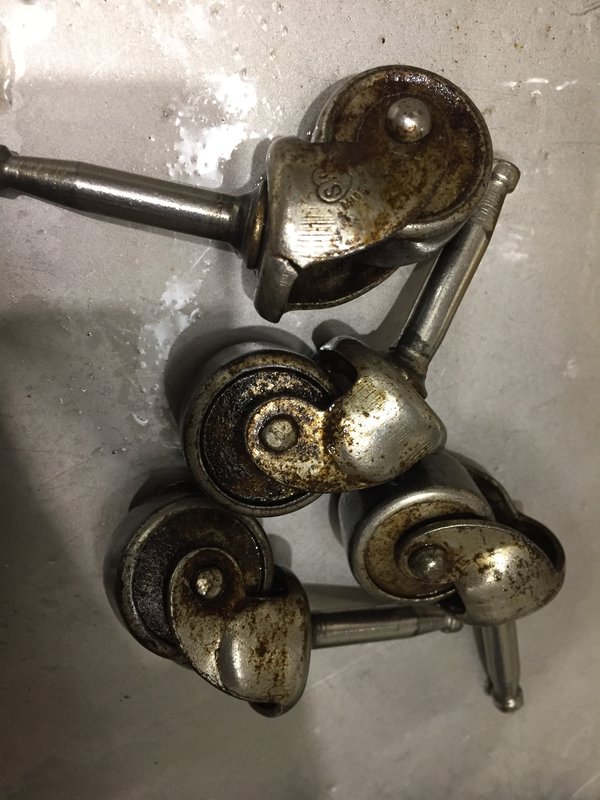

1) Отремонтировал "ноги", на старых приемник не передвигался и грозил повредить покрытие пола... После очистки роликов от почти векового слоя грязи выявил огромную выработку элементов роликов, было принято решение применить подшипники и выточить новые валы для них. Попутно, пришлось подваривать трещины в корпусах

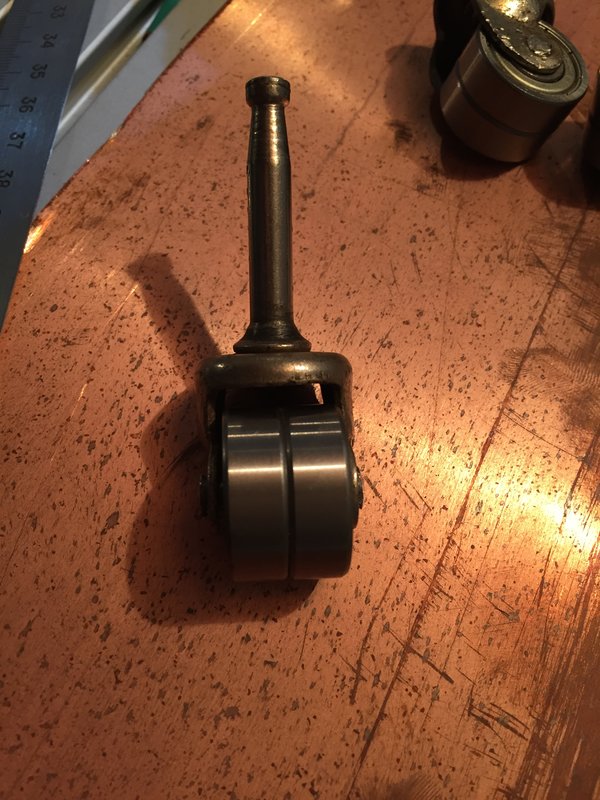

Вот такой ремкомплектик получился, насадил подшипники на валы и с большим трудом вставил в место и расклепал, в родном изделии вал заводился сбоку, тут же не позволила конфигурация нового вала (внутренний диаметр подшиников был больше) но если бы делал сейчас выточил бы переходную втулку.

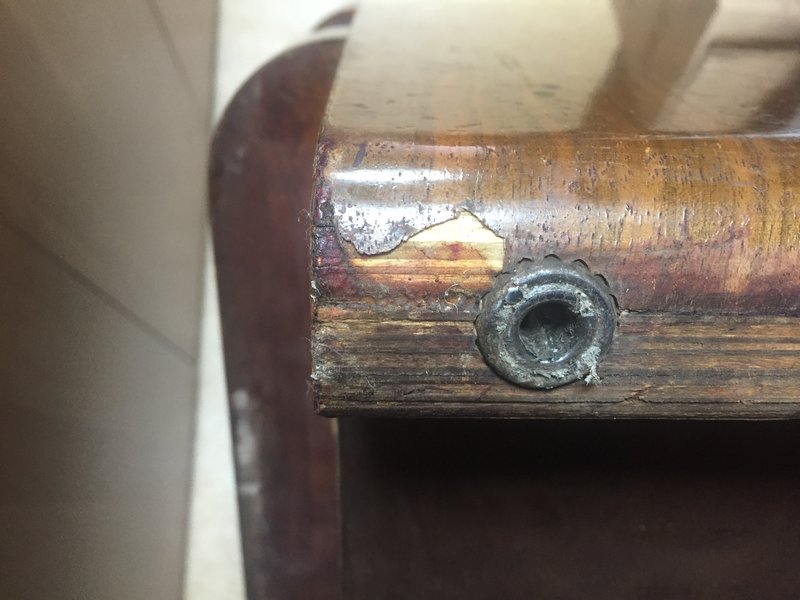

Места установки роликов...





Итак ноги для аппарата готовы и хорошо работают. Движемся дальше.

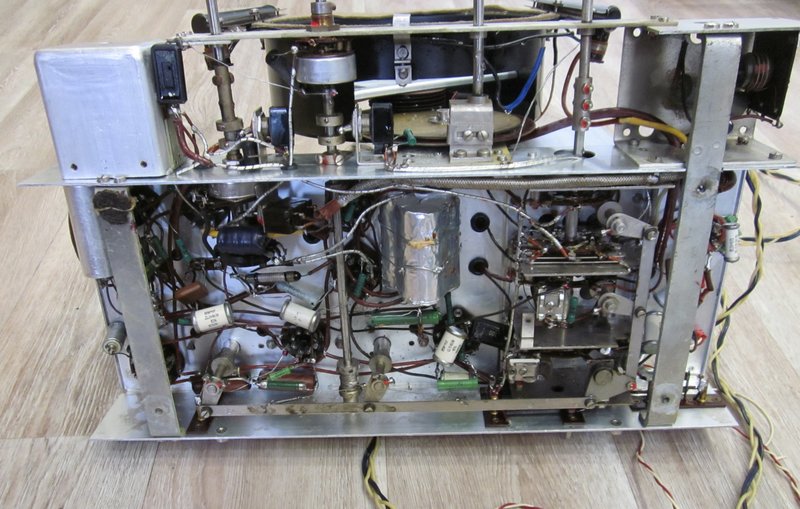

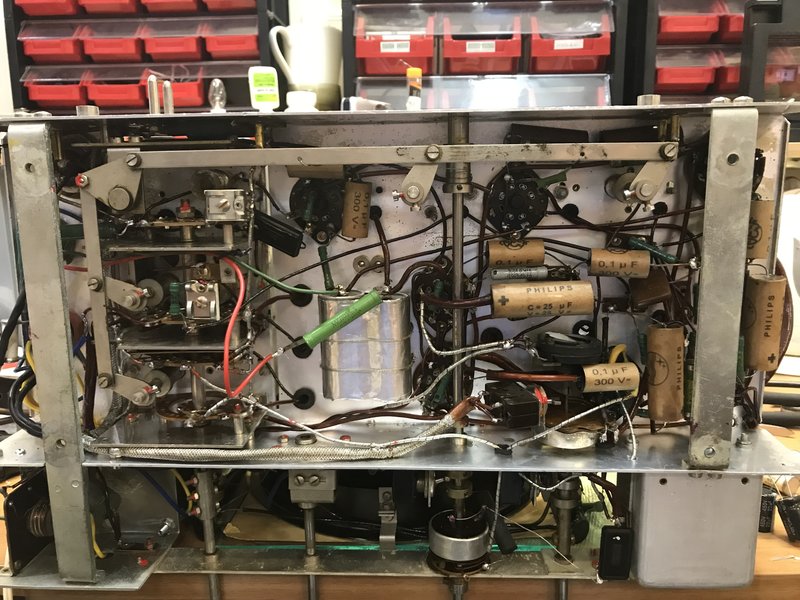

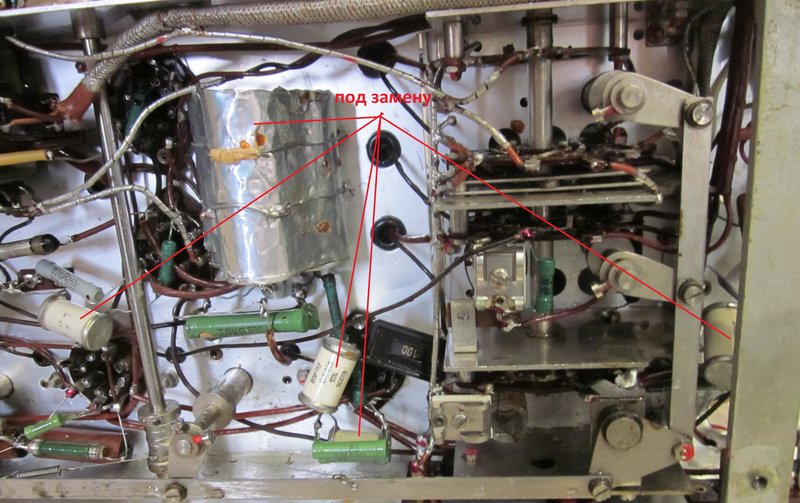

2) а дальше было как обычно - мойка шасси, причём оно было на удивление чистое и без коррозии. Скорее всего алюминий более устойчив ко времени или хранение всё-таки было не сарайно-чердачное. Параллельно первичная дефектовка по внешним признакам

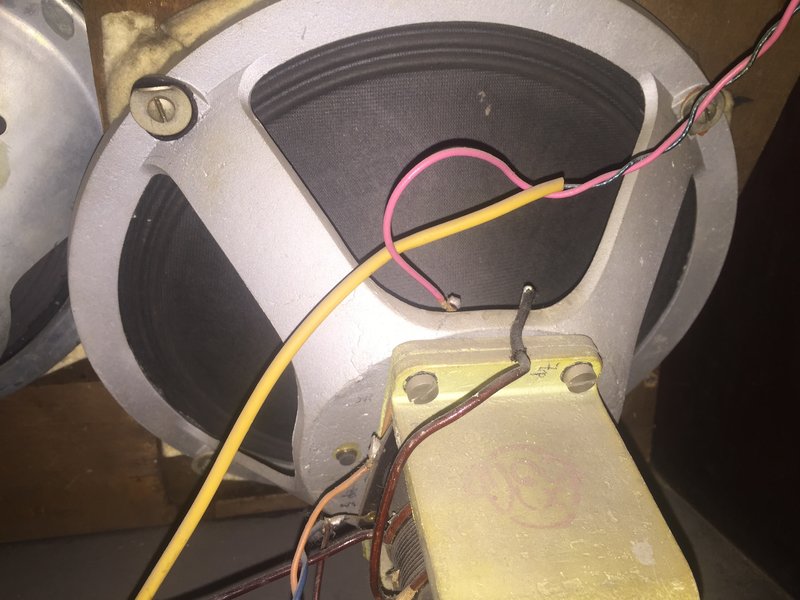

Динамик притаился в надежде "... Может проскочу?" Нет уважаемый - придется тебя обменять на подходящий из вашего благородного семейства!

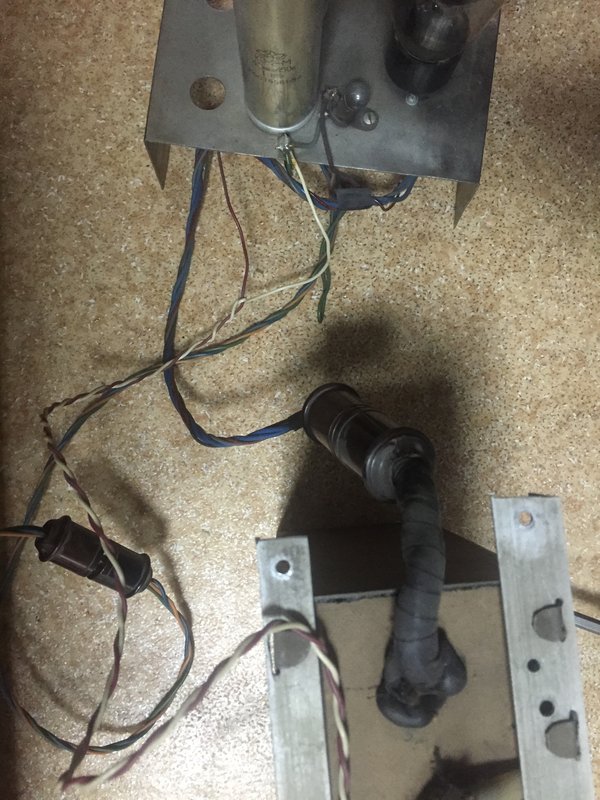

Система питания из отсека динамиков пока демонтирована полностью дабы не мешала творческому процессу...



3) Вот динамиками и займёмся, тем более это самое простое занятие в этом проекте... Большой лопух внушает трепет и уважение, для интереса проверил его резонансную частоту - оказалась в районе 85 Гц. Из закромов подобран по посадочному месту ВЭФовский динамик с системой подмагничивания, отревизированы оба по ходу подвесов и чистоты зазоров. Подкрашивать более светлый диффузор не стал - всё равно ему в задрапированном боксе сидеть.















Продолжение уже скоро ...

[AlexSU]

Продолжим...

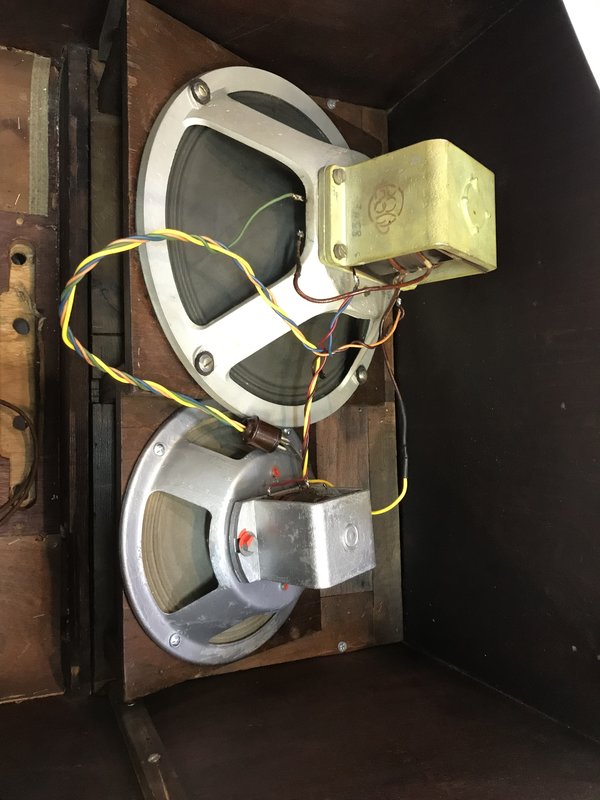

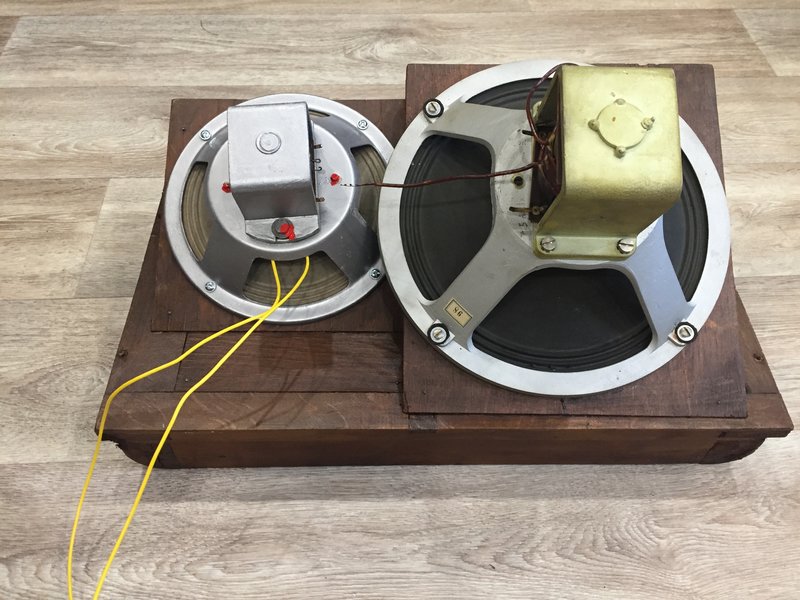

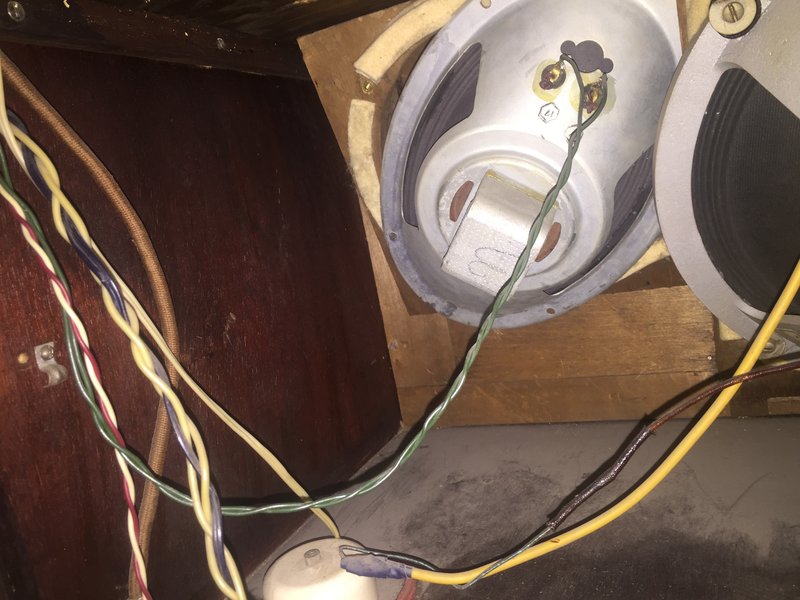

Обвязал по схеме динамики, интересное схемное решение: оба динамика и антифонная катушка последовательно включены. Поскольку именно от этого аппарата нет схемы, ремонтирую и собираю по ближайшему аналогу VEFLUXUS MD/38, но там наворочено выключателей во вторичной обмотке ТВЗ. Здесь же нет следов установки этих элементов (по паре лампочек 5 вольт, резисторов 2,3 Ом, переключателей) поэтому схему включения повторяю без этих наворотов.

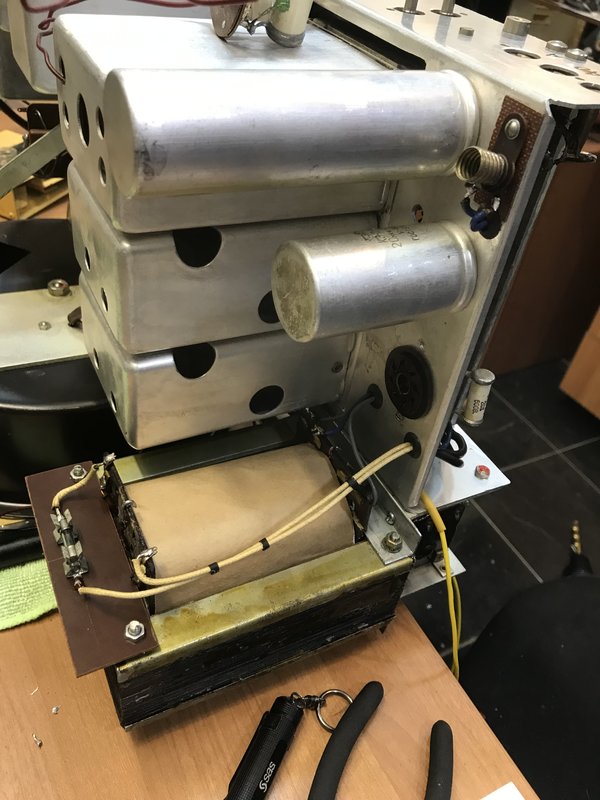

Тем временем подоспел подобранный по типоразмеру и перемотанный силовой трансформатор. Установил его на шасси, подобрал и отформовал ёмкости и обвязал кенотрон 5Ц3С.

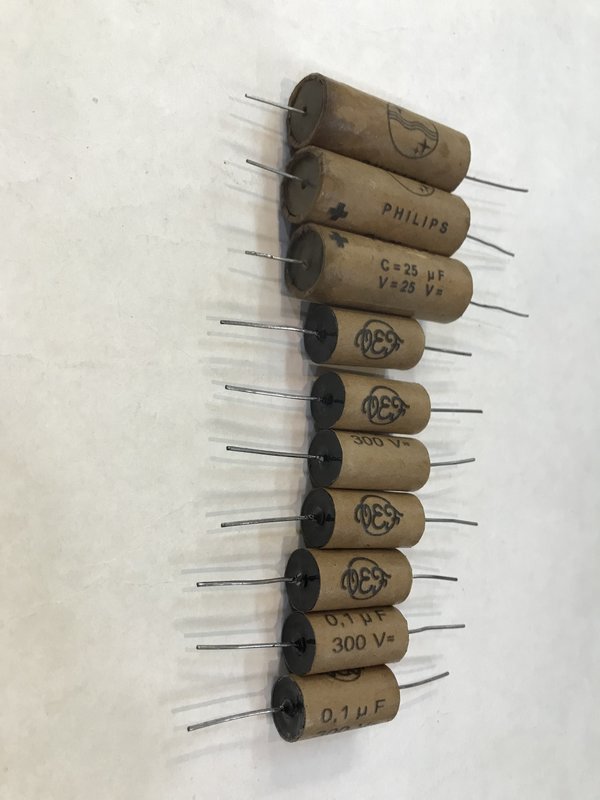

Ну и конечно же моё любимое действо - изготовление аутентичных подделок конденсаторов (по материалам фотографий Атиса Брикманиса)
ну и конечно же замена колхоза колхозом, но уже аутентично подделаным





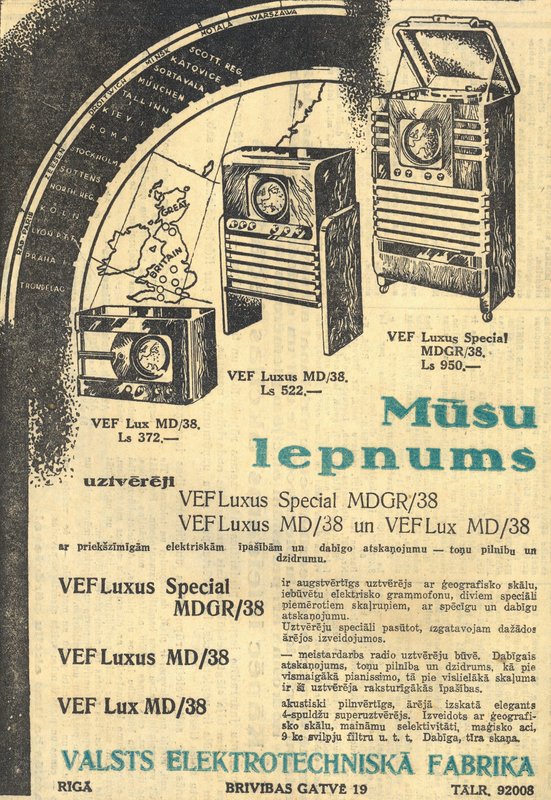

Кстати Атис прислал фото рекламного постера, позволяющего идентифицировать данный аппарат как VEF Luxus Special MDGR/38



Продолжение как говорится continued...

[AlexSU]

Вести с фронта: после ожесточённых кровопролитных боёв шкальный механизм нехотя, но всё же заработал как ему предписано партией...
Месяц, Карл, полный месяц! по несколько часов в день, разбирая и собирая бесконечное число раз, я всё таки понял весь алгоритм инженерной мысли австрийских инженеров... Попробую донести. Далее некоторые фотографии буду использовать для обеспечения наглядности из архива, пусть не смущает следопытов старая дата на фото.

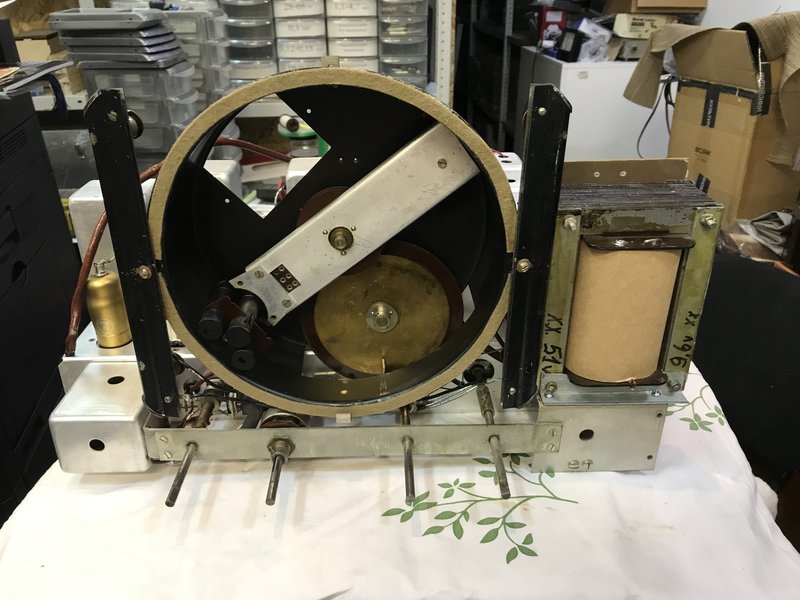

Шкальный механизм состоит из корпуса,поворотного устройства светового пера, блока световодов, бумажной карты Европы с отверстиями в местах установки радиовышек диапазонов ДВ-СВ и стекла с устройством подсветки торцов.

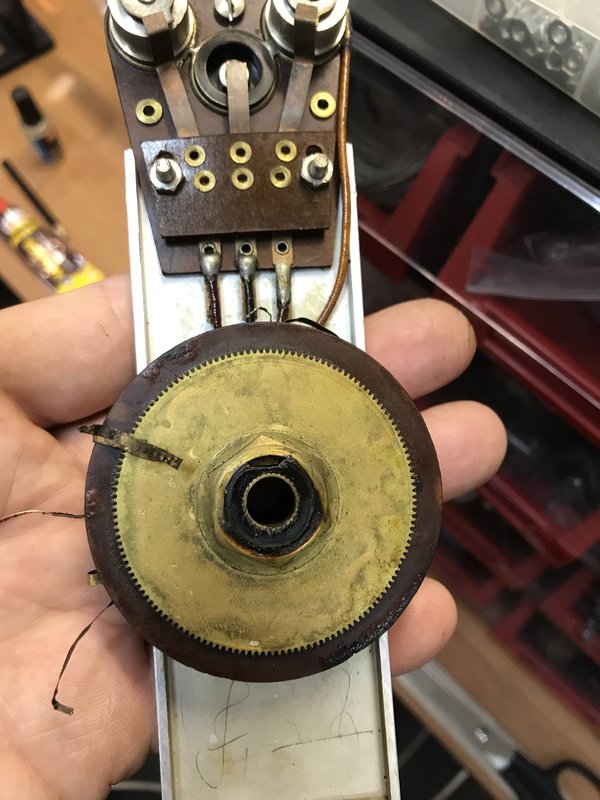

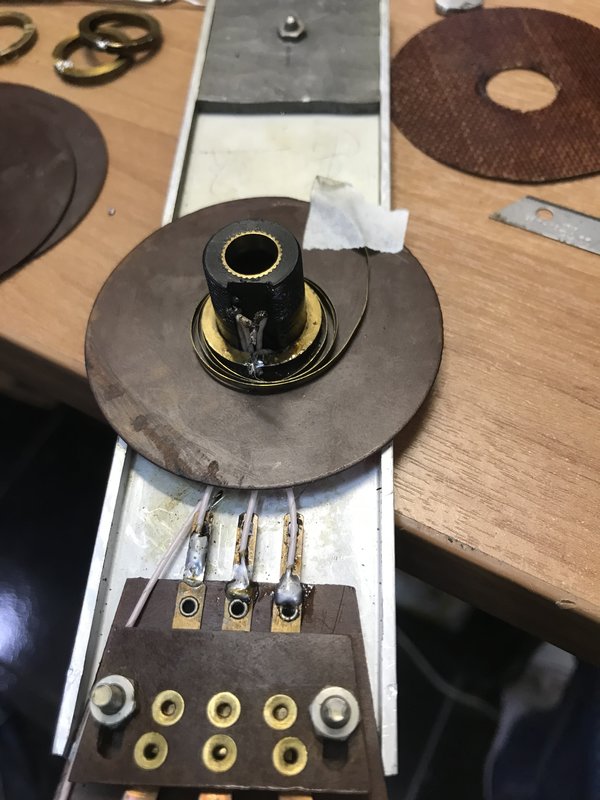

Начну с поворотного устройства светового пера:
на фотографии это алюминиевая пластина, на которой с одной стороны установлены металлические цилиндры для 3-х лампочек выбора диапазонов, с противоположной стороны закреплена свинцовая пластина-противовес. На оси собран механизм для подключения лампочек, при первичном осмотре выявлены обрыв одной латунной пружинки и деформированные остальные три. При вращении ручки настройки происходило смятие токопроводящих латунных пружин просто в клубок. В дальнейшем понял, что от КЗ при пробном включении спасло лишь то, что оборвало именно общий провод.



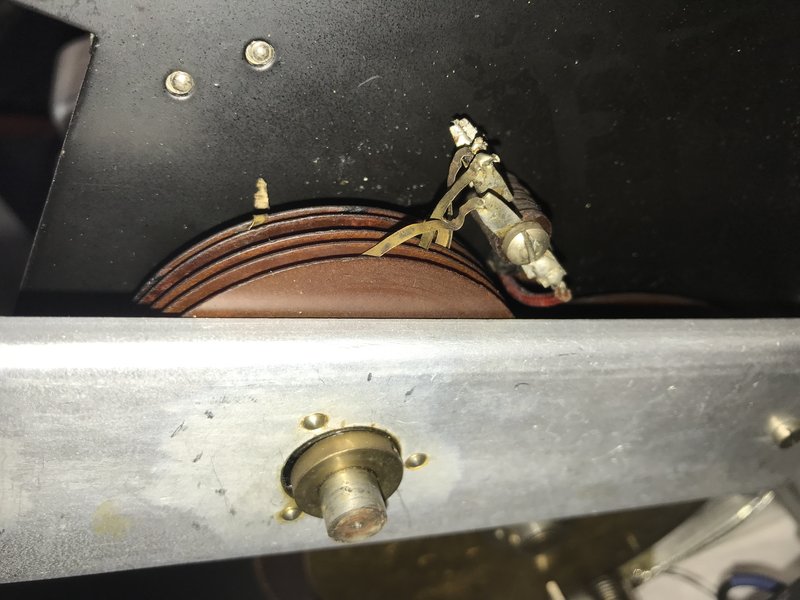

Для демонтажа необходимо открутить гайку на задней части корпуса (как тут не вспомнить поговорку "не ищи приключений на свою ж...!") и отпаять эти оставшиеся проводники.

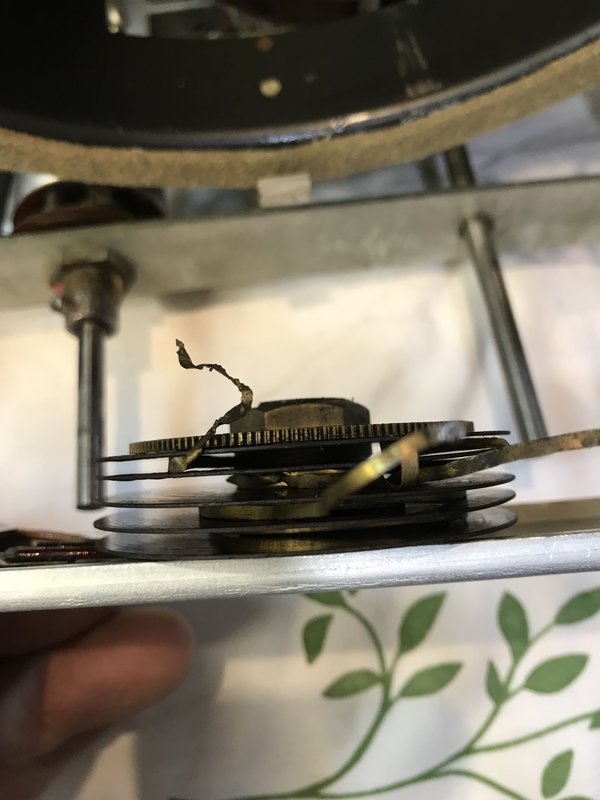

Худшие опасения подтвердились - латунные пружинки были весьма в плачевном состоянии... Очень сложно было не выпрямить их (при некотором навыке их удаётся выровнять изломы и придать некоторую спиральность), а заставить их раскрываться в одну сторону и укладываться в свою дорожку в другую сторону.









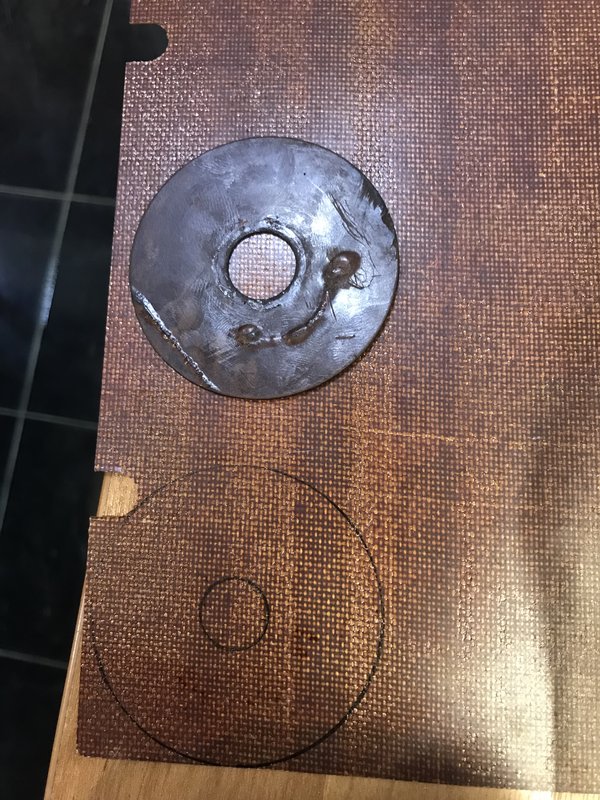

При дальнейшем разборе обнаружился источник проблемы: КЗ видимо всё-таки раньше случилось, из-за чего короткие участки латунных пружинок стали нагреваться и пожгли до образования пузырей изолирующие перегородки из гетинакса. Часть пузырей сошлифовалась шкуркой, а пару пластин пришлось менять на подобные, но уже из стеклотекстолита.







Начал пробную сборку узла - это настоящий треш! необходимо подпаять к латунному кольцу не только проводник от лампочки (провода пришлось заменить на МГТФ, поскольку родные были крепче морёного дуба) но и припаять пружинку в строго по оси . раза с 10-го стало получаться (дня 4 возился, набивая руку) А после выяснил, что пружинки поставил наоборот! И при установке механизма их невозможно припаять к ламелям на корпусе, еще пару дней приводил в соответствие с проектом...



Цилиндр светового пера имеет в торце отверстия различной конфигурации, при выборе диапазона включается лампочка и появляется проекция светового пятна на бумажной шкале, у диапазонов ДВ и СВ имеет кроме торцевых еще и боковые отверстия, которые освещают световоды в боку барабана, световод расположен так, что при его освещении он засвечивает точку на карте, а торец светового пера освещает указатель с надписью названия города или радиостанции вещания. У цилиндра КВ диапазона бокового отверстия нет, думаю из-за обилия радиостанций и локальности их покрытия

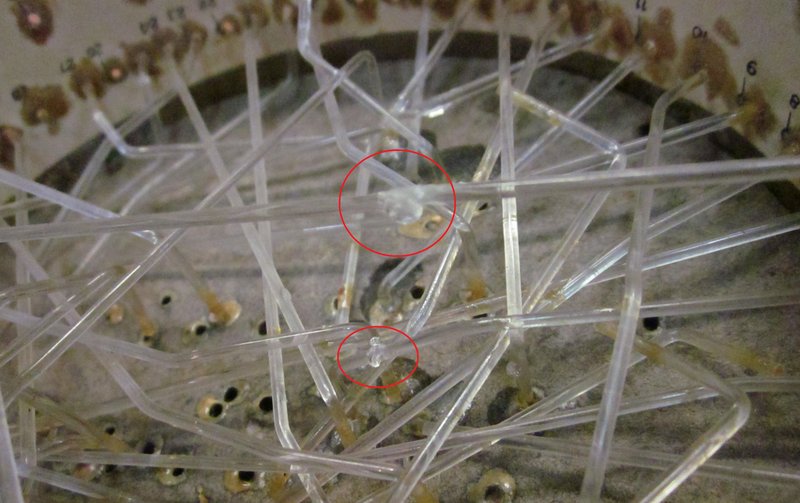

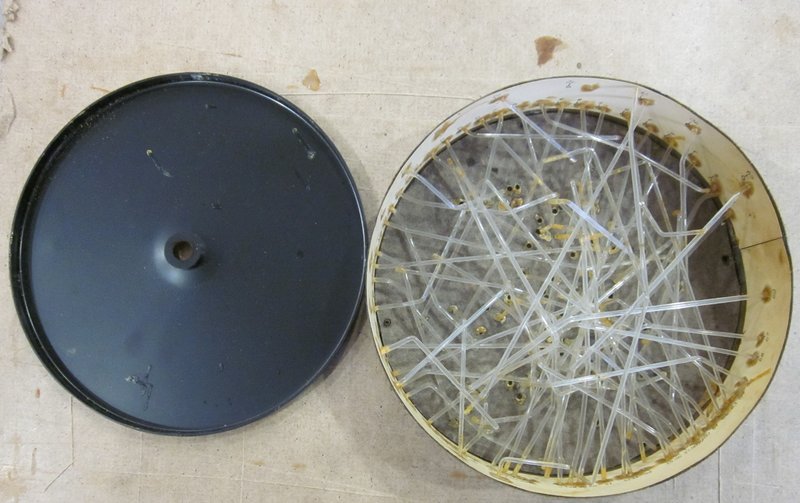

Тем временем пришла пора разобраться с блоком (барабаном) световодов... сломал голову! При разборке примерно треть стеклянных трубочек-световодов диаметром 1,2 мм печально высыпалась из блока... Необходимо поставить/вклеить их на место. Осталось дело за малым - имеются на боку барабана световодов номера, им необходимо найти соответствие места на карте-шкале и названия города/радиостанции.





От сборщика мебели досталась прекрасная парочка - клей и активатор, способные зафиксировать конец световода за секунду, пробовал сломанные трубочки склеивать, получается неплохо, но световой поток сразу теряет вдвое (результаты торцевых склеек на втором фото в кружочках). По результатам работ не досчитался 5 световодов, но решил пока не использовать световое волокно из пластика, во-первых у меня нет необходимого диаметра, а во-вторых такой клей не годится - сразу мутнеет в месте контакта.









вот результаты: Москва и Ленинград на ДВ и СВ диапазонах соответствуют (А также и други уважаемые ОслЫ и Сортавалы)











...теперь можно заняться и корпусом... или шасси отрегулировать. подумаю.

[OttoStirlitz]

Вот это изыски у радиоприёмника, и руки у Вас

[Mika]

Тогдашние инженеры не зря свое пиво пили, но и нынешние не лыком шиты!

[Alexandr]

Да, уж... Ювелирная работа.

[vitsserg]

Шкала Географик - это, конечно, уникальная штука... А умение починить её вызывает уважение к мастеру.

[Самый !]

"Слежу" за темой недавно, и весьма удивлён качеством разнообразных работ.
Мне это недоступно- хотя бы по условиям "производства".

но световой поток сразу теряет вдвое

При склейке стыки полировали- или они хорошо совпадали, без сколов?

1) Существует гель для оптоволоконных линий связи. Он заполняет воздушный зазор при стыковке разъёмов, потери в контакте сводятся к "0"- и по измерениям прибрами.
Сдаётся мне, что гель "поможет" избежать так же и многочисленные мелкие сколы на "толстом" светопроводе, которые как правило и присутствуют при "случайном" обламывании и исключают возможность плотного стыка.
Примерно по технологии соед. оптоволокна.
Стеклопровод соединять в "муфте" - теромусадка+армировние, стык заполнять гелем. Слева- армир. муфта, справа- гель.
При толстом светопроводе, как у Вас - возможно подоб. муфта и не нужна, можно просто "облить" клеем типа эпоксидный.
2) Пластиковые-прозрачные (жёсткие) светопроводы есть в современной телеком. и сетевой аппаратуре: светодиоды не ставят на переднюю панель оборудования, а отверстия в ней соединяют с установленным на плате световодом. Световоды ес-сно не идентичные Вашим, довольно "толстые", обычно квадратные или прямоугольные. Нагреть-загнуть или подрезать края для нужного направления: пробовать надо.
Тож могу сфоткать- позже.

Это так, на будущее- мало ли кому пригодится про световоды и их ремонт.


Как "попадали" световодом в нужное место на карте- загадка ...

[rsdrp]

Потрясающая работа мастера!

[AlexSU]

При склейке- стыки полировали- или они хорошо совпадали, без сколов?

К стыду своему я даже не подумал об оптических современных средствах. Просто привык пользоваться тем, что под рукой (это я о клее). Торцы конечно же не полировал, просто некоторые световоды, весьма причудливой конфигурации реально не вставали на место из-за нарушения последовательности укладки световодов. Любое приложение усилий приводило к разрушению, в итоге 5 испорчено безвозвратно, и примерно столько же удалось склеить уже на месте установки, ни о каком полировании торцов речи быть не может, излом световода идёт не под 90 градусов, а приведение в 90 градусную плоскость торца повлечёт за собой изменение геометрических размеров. А это уже большая проблема, может не встать на место светового пятна и тогда полировка будет бессмысленной.

[Самый !]

приведение в 90 градусную плоскость ...

этого как раз и не надо, даже лучше не делать: стыки типа APC- "косые", обеспечивают наилучшую проводимость света через стык. Площадь контакта больше- отражение меньше. Последнее в данном случае неважно.

итоге 5 испорчено безвозвратно

- посмотреть пластиковые? Нагреть и загнуть.
Были ещё светильники из световодов, там пластиковые-гибкие. Толщина вроде меньше- их первых оптокабелей.

[AlexSU]

- посмотреть пластиковые? Нагреть и загнуть.

было бы прекрасно, световоды 1,2 мм

[Самый !]

было бы прекрасно, световоды 1,2 мм

- Это видел.
Чуть тоньше-тоще, ведь у меня скорее всего "квадратные" и длина примерно?
Быстро взять не обещаю, ибо надо найти именно "нерабочее" оборудование.

[AlexSU]

максимальная длина 150 мм в идеале 10 волокон, тогда и склеенные заменить сразу.

[Самый !]

CISCO .
Поздно прочитал про длину - но тут ИМХО явно меньше 15 см.. и она "рабочая". Буду ещё искать, хотя такая длина всего раз попадалась.
А нарезать оргстекло?
Меня тут советами засыпали: предложили сразу и неисправный монтир разобрать, разрезать его оргстекло- именно с боковой подсветкой. Типа "светопроводимость" подходящая.

Нада?

оно, если толщина похожая?

[AlexSU]

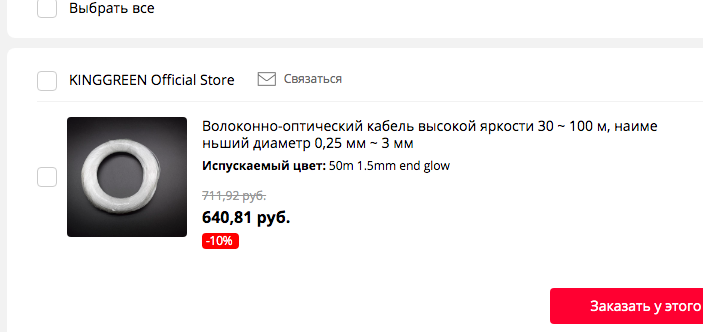

спасибо, нашёл то, что максимально подойдёт (по-моему)....

[Самый !]

нашёл то

- его надо будет армировать. Он очень гибкий должен быть: кольцо видите?
Т.е. конструктив для придания жёсткости-формы может превысить по сложности нарезку-подбор из "оргсткла".
И стеклянный и пластковый оптокабель (защищённая жила световода) очень гибкий, поэтому и не стал предлагать.
Можно поробовать оное просто к проволочине медной подвязать.

[AlexSU]

Самый !, в этом устройстве не обязательна жёсткая конструкция, просто в то время технология изготовления световодов из стекла была, а так условие простое - в барабане с боковой поверхности на одну торцевую необходимо было передать световой луч. Но если у вас есть такое волокно, с великим удовольствием приобрету, мне ждать не очень хочется.

[Самый !]

У меня есть подобные волокна- я связан по работе с CISCO и оптикой, но осветоводы для связи "очень" тонкие- толщиной 10-50 мкм.
Поэтому и не предлагал, из него даже "пучок" проблема сделать. Мои "стеклянные".
Если интересно - могу и так дать.
"Оное" - я имел в виду с картинки, нужной толщины.
Есть же целая мастерская у Вас- нарезать из оргсткла проще всего ИМХО. Можно и из крышки проигрывателя какой колотой. Потом нагреть-загнуть.

По ссылке:

ощущение, что там "кривой" перевод: толщина именно кабеля, а не световода. Т.е. скорее всего он в защитной оболочке.

[AlexSU]

Понял, буду творчески размышлять из чего сделать проще.

[Самый !]

из чего сделать проще

Если гибкие подойдут, то типа
https://spb.tiu.ru/p355884517-optovolok ... elead=MS40 (!!)

+ https://ru.farnell.com/c/optoelectronic ... ight-pipes
или даже
https://bestfilament.ru/abs-1-175-transparent/
т.е. запрос по теме типа
"Световоды светодиодов" или "световые трубки", там и сами умельцы много чего предлагают.

[AlexSU]

только что проверил ABS прозрачный пластик 1.75 мм. результат отрицательный, он абсолютно индифферентный к свету.
а по первой ссылке Чип и Дип 45 дней берут, проще с Али дождаться.

[Самый !]

AlexSU, а посоветуйте как и чем без особых претензий к качеству, привести просто в нормальное состояние следы от ударов-микротрещины в лаке

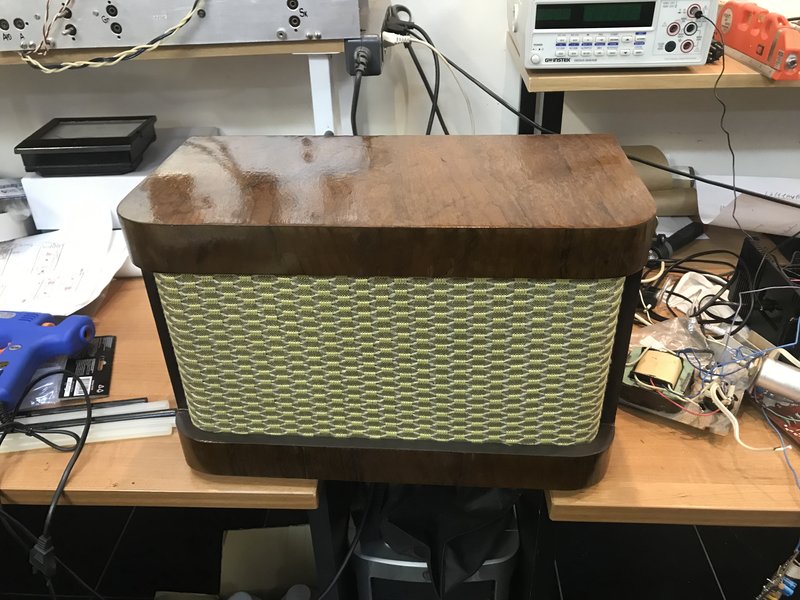

Это моя новая игрушка http://rt20.getbb.ru/viewtopic.php?p=2226408#p2226408
Как-то подобное пробовал (оч. давно) просто заливать каплей жидкого лака- однажды получилось чуть ли не идеально. Но что за лак- не помню.
Может не совпасть, трещины "другой" структуры- не затечёт или что ещё. А типа прозрач. клей типа "секудна", он высокой "текучести"- заполнит трещины, я саму ямку потом лаком?
Спасибо.

[vlleonid]

Всем доброго времени суток.

Столкнулся с таким вопросом.

Попробовал восстановить подвыцветший и поцарапанный корпус тюнера Радиотехника 101.
Начал с него, чтобы провести "проверку боем".

Купил масло для древесины



Отматовал шкуркой 800 поверхность




На корпусе имеются глубокие следы от ножек стоявшего наверху аппарата.
800-как не убрала эти следы.

Растворителями или более грубой шкуркой поостерегся тереть.

Покрыл в три слоя маслом.
Первый слой



Второй слой




Третий слой





Однако, как видно на рисунках, следы от ножек все равно проступают.

Что бы Вы посоветовали при первичной обработке, чтобы максимально "сгладить" следы от ножек или придется смириться с такими следами?

С уважением,
Леонид
