Настроил блок УКВ.
Для начала прочитал тему "Океан-209. Рига-110. и др. Перестройка УКВ на FM"
http://rt20.mybb2.ru/viewtopic.php?f=3& ... start=2150.
Читая тему заметил, что неквалифицированное большинство не понимает принципов настройки блока УКВ. Они думают, что достаточно поменять номиналы некоторых элементов на нужные значения, случится "магия" и блок заработает как надо в новом диапазоне. Квалифицированное меньшинство дает отрывочные советы, не понятные без минимального набора базовых знаний. Проблема в том, что каждый блок УКВ имеет индивидуальные параметры емкостей и индуктивностей и невозможно заранее сказать какой номинал должен иметь тот или иной элемент. В процессе настройки приходится подбирать номиналы элементов по несколько раз итерационно, а этого многие не понимают.
После того как я прочитал тему, у меня сформировалась целостная картина по методике перестройки. Что интересно, можно обойтись вообще без приборов, если есть станции вещания в середине и на краях диапазона. Станции можно заменить FM-трансмиттером. Для контроля частоты гетеродина подойдет любой FM-приемник, но в принципе, можно обойтись и без него, если гетеродин хоть как-то работает.
Раз моя тема про настройку, попробую описать перестройку блока УКВ на FM-диапазон без крутых приборов. Вся информация взята с темы по перестройку. Я просто постарался изложить ее так, чтобы был понятен сам принцип и правильная последовательность шагов настройки. Пишу специально для тех, кто в школе прогуливал уроки физики. На самом деле достаточно понимать, как работает колебательный контур из катушки индуктивности и конденсатора. Если где-нибудь ошибусь старшие товарищи меня поправят.
Немного теории.
Вся суть настройки в подборе емкостей и индуктивностей пяти колебательных контуров блока УКВ:
1) Предварительный полосовой фильтр (L1, L2) на диапазон 87,5-108 МГц.
2) Перестраиваемый входной контур (L3) c КПЕ
3) Перестраиваемый контур гетеродина (L4) с КПЕ
4) Выходной полосовой фильтр из двух контуров (L5, L6) на промежуточную частоту 10,7 МГц
Предварительный полосовой фильтр отвечает за фильтрацию FM-диапазона. Должен пропускать частоты от 87,5 до 108 МГц и ослаблять все что выше или ниже.
Перестраиваемый входной контур настраивается на нужную станцию в диапазоне от 87,5 до 108 МГц с помощью КПЕ C7.
Контур гетеродина перестраивается КПЕ синхронно со входным контуром, и его частота всегда должна быть выше частоты входного контура на 10,7 МГц. При соблюдении этого условия в результате смешения частот входного контура и гетеродина генерируются новые сигналы с частотами суммы и разности частот входного контура и гетеродина. Например, если входной контур настроен на 87,5 МГц, то контур гетеродина должен быть настроен на 98,2 МГц. Соответственно получаются новые сигналы с частотами суммы и разности контуров - 10,7 МГц и 185,7 МГц.
Выходной полосовой фильтр пропускает только частоты 10,7 МГц, а все другие отфильтровывает.
В результате при настройке входного фильтра на любую станцию в диапазоне от 87,5 до 108 МГц на выходе блока УКВ мы всегда имеем сигнал одной частоты 10,7 МГц, который в дальнейшем усиливается блоком УПЧ ЧМ. В этом вся фишка блока УКВ.
Теперь после теории можно перейти к практике.
1) Предварительно я заменил все элементы по схеме заводского блока УКВ:
https://forumimage.ru/show/106181844
Резисторы меняют режимы транзисторов, чтобы они работали на более высокой частоте.
Конденсаторы повышают частоты работы колебательных контуров. Для удобства настройки C4, С17, C13 поставил подстроечные.
Параметры катушек на схеме не указаны, но это не важно. В каждом блоке они свои, в процессе настройки возможно придется сматывать витки для уменьшения индуктивности.
После замены элементов блок у меня заработал сразу, конечно с низкой чувствительностью и в неправильном диапазоне.
2) Гетеродин должен надежно работать на всем диапазоне приема 87,5 - 108 МГц. Сам гетеродин работает в диапазоне 98,2-118,7 МГц. Его работа обеспечивается запускающим конденсатором C13. Для простоты настройки я установил подстроечник на 1-10 пФ и подстраивал, если гетеродин переставал работать или блок УКВ самовозбуждался. Емкость C13 влияет на частоту гетеродина и при ее изменении приходится заново настраивать диапазон гетеродина.
3) После того как гетеродин заработал и хоть как-то слышны станции, можно переходить к укладке диапазона гетеродина - т.е. надо обеспечить прием станций в диапазоне от 87,5 до 108 МГц при перестройке КПЕ от максимальной до минимальной емкости. Я использовал станции 107,8 и 87,5 МГц. Контур гетеродина состоит из L4, КПЕ C7, C16, С17, С19, D2, и емкости других элементов на плате. Подбирать: C16 - растяжка/сжимание диапазона, С17 - верхняя граница диапазона и немного растяжка, L4 - нижняя граница диапазона.
Для грубой укладки диапазона возможны варианты:
1) Диапазон сдвинут вниз по шкале - надо уменьшать емкость C17. Если C17 уменьшили до 0, а диапазон все равно внизу, надо уменьшать индуктивность L4 - вкрутить сердечник. Если сердечник вкручен полностью, а диапазон сдвинуть вверх не удается, надо сматывать витки c L4.
2) Диапазон сильно сжат и все станции на шкале расположены кучно - уменьшать емкость C16.
3) Диапазон сильно расширен и станции выходят за края шкалы - увеличивать емкость C16.
После грубой укладки диапазона остается точная укладка на границах шкалы:
1) C17 - верхняя граница диапазона 108 МГц на левом краю шкалы.
2) L4 - нижняя граница диапазона 87,5 МГц на правом краю шкалы.
Повторять пункты 1, 2 пока диапазон не будет уложен точно краям.
После укладки диапазона гетеродина можно переходить к настройке входного контура.
Входной контур состоит из L3, КПЕ C7, C4, C6 и емкости других элементов на плате.
Подбирать: C4 - верхняя граница и немного растяжка; L3 - нижняя граница; C6 – растяжка и согласование частоты входного контура с частотой контура гетеродина внутри шкалы. Контуры должны менять частоту синхронно, так чтобы между ними всегда была разница 10,7 МГц, для этого и служит C6.
Порядок следующий:
1) C4 - максимальная чувствительность приема вверху диапазона 108 МГц. Если уменьшили до нуля, а максимальную чувствительность не получили, убирать витки с L3 для уменьшения индуктивности.
2) L3 - максимальная чувствительность внизу диапазона 87,5 МГц. Если вкрутили сердечник полностью, а максимальную чувствительность не получили, убирать витки с L3. Сматывать лучше одновременно сверху и снизу. Мне пришлось убрать по одному витку.
Повторять пункты 1, 2 пока не будет получена максимальная чувствительность на краях диапазона.
При правильной настройке на максимум увеличение/уменьшение C4 приводит к падению чувствительности вверху, вкручивание/выкручивание сердечника L4 приводит к падению чувствительности внизу.
После настройки по краям можно подобрать C6 на максимум сигнала в середине диапазона и снова повторить пункты 1, 2. Такая (трехточечная) настройка позволяет точнее синхронизировать входной контур и контур гетеродина и получить максимальную чувствительность в середине диапазона.
После настройки входного контура осталось настроить предварительный полосовой фильтр, состоящий из L1, L2, C1, C2, емкости других элементов на плате. Фильтр настраивается подбором C1 и C2 и подстройкой L2. Изменять C1 и C2 надо так, чтобы их соотношение было примерно 1/4-1/3. Его настроить сложнее всего т.к. из-за низкой добротности трудно понять на какую частоту он настроен.
При выкручивании ферритового сердечника резонансная частота повышается и должно расти усиление вверху диапазона. При вкручивании – наоборот, частота понижается и должно расти усиление внизу диапазона. Однако при этом повышается добротность, чувствительность на резонансной частоте растет и падает на краях диапазона. Мне пришлось откусить сердечник примерно на 3 мм.
При правильной настройке фильтр должен улучшать прием в середине диапазона без большого ослабления на краях.
На этом все, блок настроен.

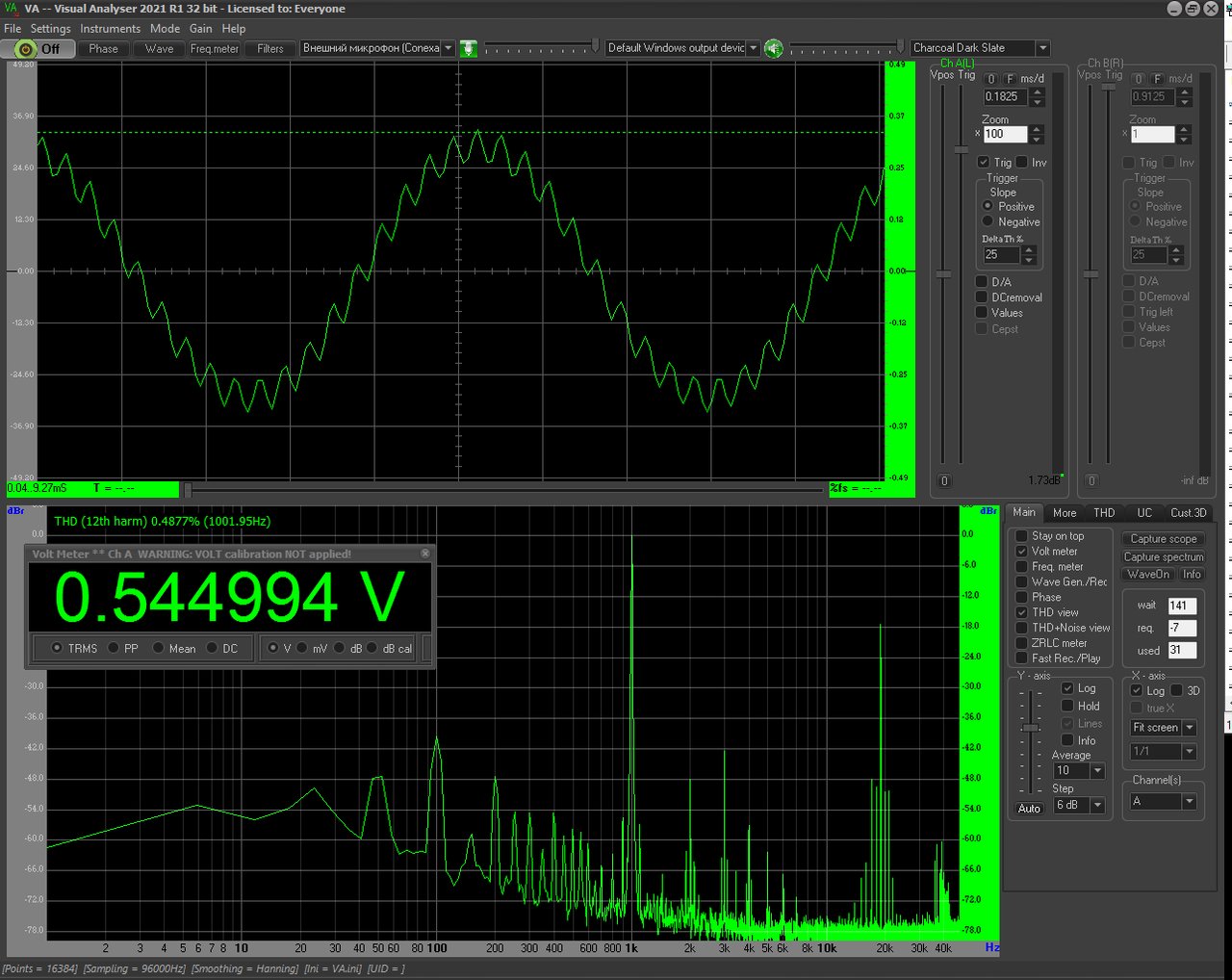

По описанной выше методике у меня получилось уложить диапазон на всю ширину шкалы. Почти на всех станциях стрелка индикатора в зеленой зоне, а на многих отклоняется больше чем на две трети. Проверил Кни при сильном приеме. На линейном выходе амплитуда увеличилась в два раза, Кни остался в пределах 0,6%. Соотношение сигнал/шум улучшилось на 6 дБ.

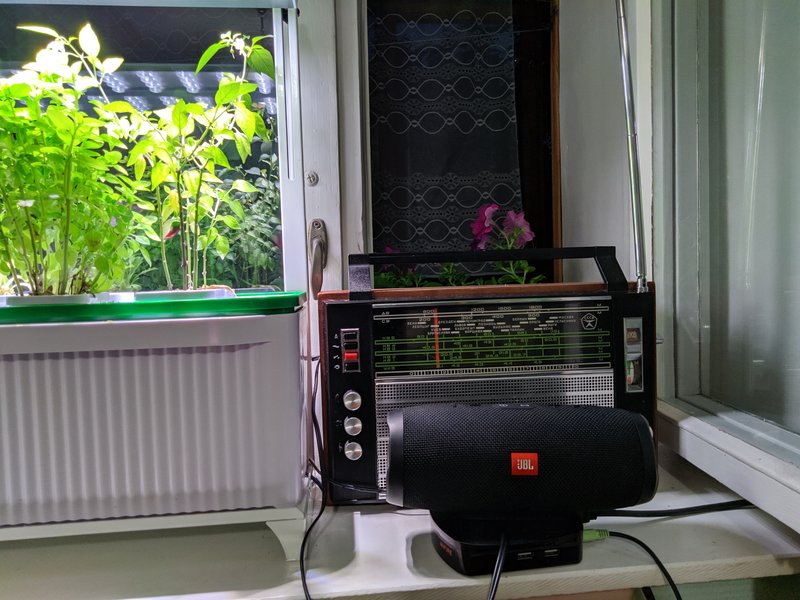

Теперь приемник не только можно слушать, им стало удобнее пользоваться. Осталась решить проблему точной настройки на станцию для минимизации искажений. Для этого можно добавить индикатору вторую функцию точной настройки.
Продолжение следует…
