Запоминающий осциллограф С8-23.

[Alexmax]

Такой на форуме и в музее не встречался еще.
Цифровой запоминающий осциллограф С8-23.
1993 г.в.
Он у меня уже много лет. Работает ттт пока нормально, благо в нем возможный минимум электролитов.
Достаточно удобный, разе что иногда "тормозит".

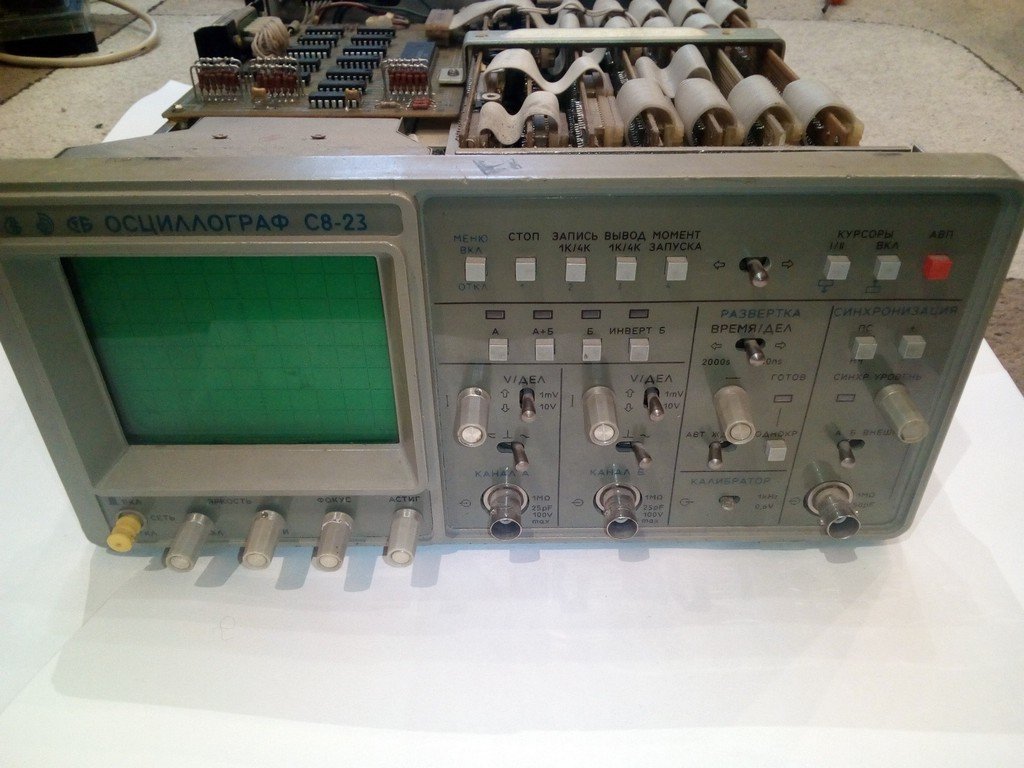

Вид спереди:



Вид снизу:



Вид сверху:



"Мозги" на КР580ВМ80.



Много керамики и золота:



Экранное меню:



Режим теста знакогенератора:

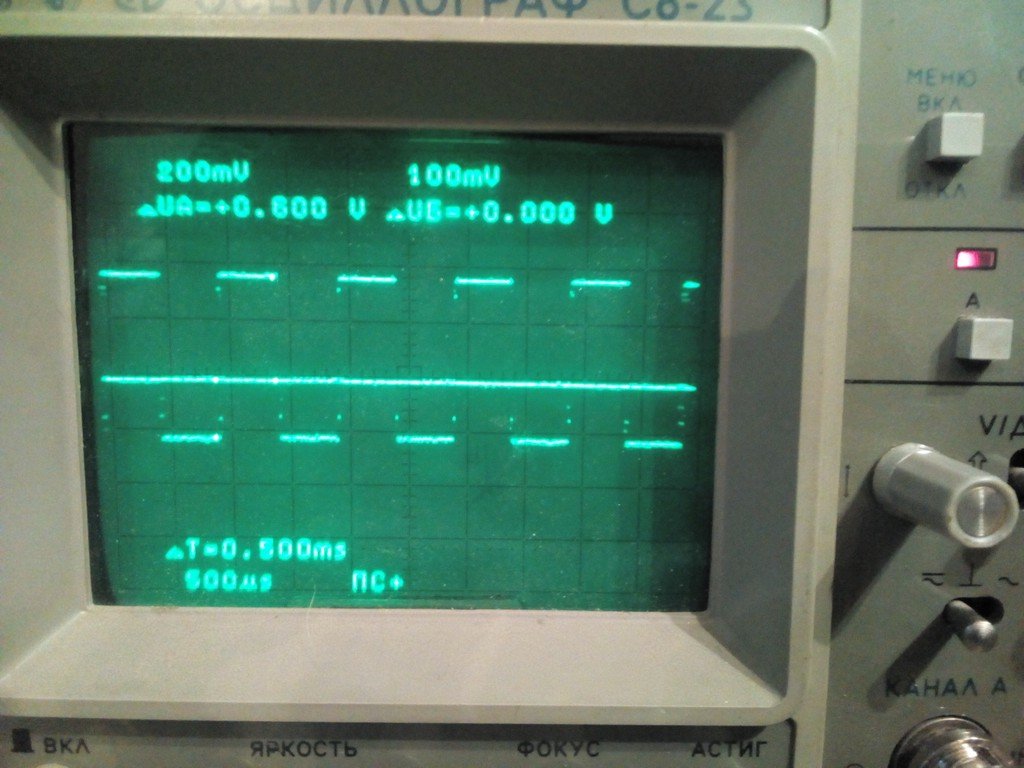

Режим экранных измерений (сигнал с калибратора)

[Maximus1988]

Серьёзный прибор. Маленький такой и с микроЭВМ.

А у меня С9-28 есть. Подглючивает сильно. Пользуюсь современным китайцем, а это так, для коллекции

[Alexmax]

А у меня С9-28 есть. Подглючивает сильно. Пользуюсь современным китайцем, а это так, для коллекции

Тему про Ваш я читал.
Интересно, сколько еще видов цифровых осциллографов успели разработать и выпустить?

Своим пользуюсь как рабочим инструментом.
Он - причина того, что я до сих пор не купил двухканального "китайца".
Заранее боюсь его отказа - случись что - отремонтировать нереально из-за кучи уникальных запчастей, к тому же еще и "золотых".
Хотя, конечно, и китаец в случае поломки годится только на запчасти, и то условно. )))

[HyC]

Своим пользуюсь как рабочим инструментом.
Он - причина того, что я до сих пор не купил двухканального "китайца".
Заранее боюсь его отказа - случись что - отремонтировать нереально из-за кучи уникальных запчастей, к тому же еще и "золотых".
Хотя, конечно, и китаец в случае поломки годится только на запчасти, и то условно. )))

По цифровой части там как раз нет ничего уникального. Из реально дорогих запчастей там тока золотые АЦП и ЦАП 572 серии. Разве что прошивки считать есть смысл заранее.

[Maximus1988]

Alexmax, да разработали их кучу: С8-19 и С8-28 (с ЖК-дисплеями), С1-122 (с блоком Я4С-122), С9-8, С9-16, С9-27, С9-5 и С9-6 (с плазменным дисплеем). Это только то, что сходу вспомнилось. Если погуглить, ещё десяток-другой моделей всплывёт точно.

[HyC]

На самом деле совеццкий запоминающий осциллограф устроен гораздо проще обычного, несмотря на то что конструктивно казалось бы сложнее. То есть деталей в нем поболее чем в классическом, но принцип работы гораздо проще, логика работы стандартнее а взаимозависимость его "кусков" слабже (кубики лего типовые и большие, а сами кубики сделаны по учебнику).

Там на борту всего навсего не особо сложный компьютер умеющий произвольно гонять луч по экрану, построенный на серийной элементной базе и по классическим канонам, у которого есть два внешних устройства, АЦП с входным веселителем (как правило с аппаратным переключением пределов, так попроще) который все что поймал компутер в память кладет, и пара ЦАП в которые компутер из памяти плюется тем что там накопилось гоняя луч по экрану (через один ЦАП развертка, через второй амплитуда). При этом уже не надо дурнеть на сложные переключаемые развертки, аналоговые схемы помороченной синхронизации и проч и проч, и все это можно сделать программно, а ручка частоты развертки рулит только коэффициентами внутри программы.

Фактически это обычный компьютер на серийной элементной базе с "еще немножечко обвеса".

Основное отличие такого осциллографа от чисто программного - данные в память ему загоняются с АЦП аппаратно, а комп занимается только визуализаией. А не как в программным, компом нахватал, в память наложил, потом им же нарисовал. Поэтому весьма слабенькими процессорными мощностями удавалось сделать весьма скорострельные штуки. Кстати именно поэтому в запоминающих осциллографах применялась статическая память, которая имеет кратно меньший обьем чем динамическая (по состоянию на какой-нть 85 год была допустим возможность впихнуть в осцилограф аж мегабайт памяти и занимало бы это не так много места). Просто у статической памяти проще арбитраж и он не привязан по времени к такому неотложному процессу как регенерация. А совмещать два асинхронных процесса не повышая быстродействие на порядок штука исключительно геморройная.

[Alexmax]

Ссылка на инструкцию от осциллографа.



https://disk.yandex.ru/i/StvNrdRucJfa-g

Чуть позже выложу и схемы.
