ГСС-12 (Г4-5) Сбывшаяся "маленькая" мечта. Поиск тех. и исторической информации

[Shtreder]

Здравствуйте, это моя первая тема на форуме, постоянно пользуюсь сайтом-справочником, но писать на форуме от чего то стеснялся, и вот решился написать. Тем более что повод уважительный)

Стал счастливым обладателем достаточно редкого (надеюсь что нет) генератора ГСС-12, он же Г4-5. Кроме справочников Шкурина и Осипова, информации нигде нет, даже руководство штатное негде скачать
Хотя нет, есть один разбор Г4-5 на ютубе, без комментариев (

Встречал современную статью какого-то института о переделке для кажется медицинских целей или накачки лазера, но это не точно

Поэтому прошу откликнуться кто имеет возможность отсканировать инструкцию, а также любую другую информацию по прибору. Также буду рад послушать людей, которые работали или были знакомы с ним. К сожалению "Люди. Годы. Осциллографы" единственная известная мне книга подобной тематики, а ведь как хотелось бы больше узнать об истории создания и эксплуатации такой замечательной техники

П.С.: Позже загружу фотки получше, а также крупным планом интересные моменты)

[Shtreder]

Прибор 60 года выпуска, 8 месяц (?)


Отсутствует переключатель 50/400 Гц, хотя в справочнике упоминается об питании до 800 Гц

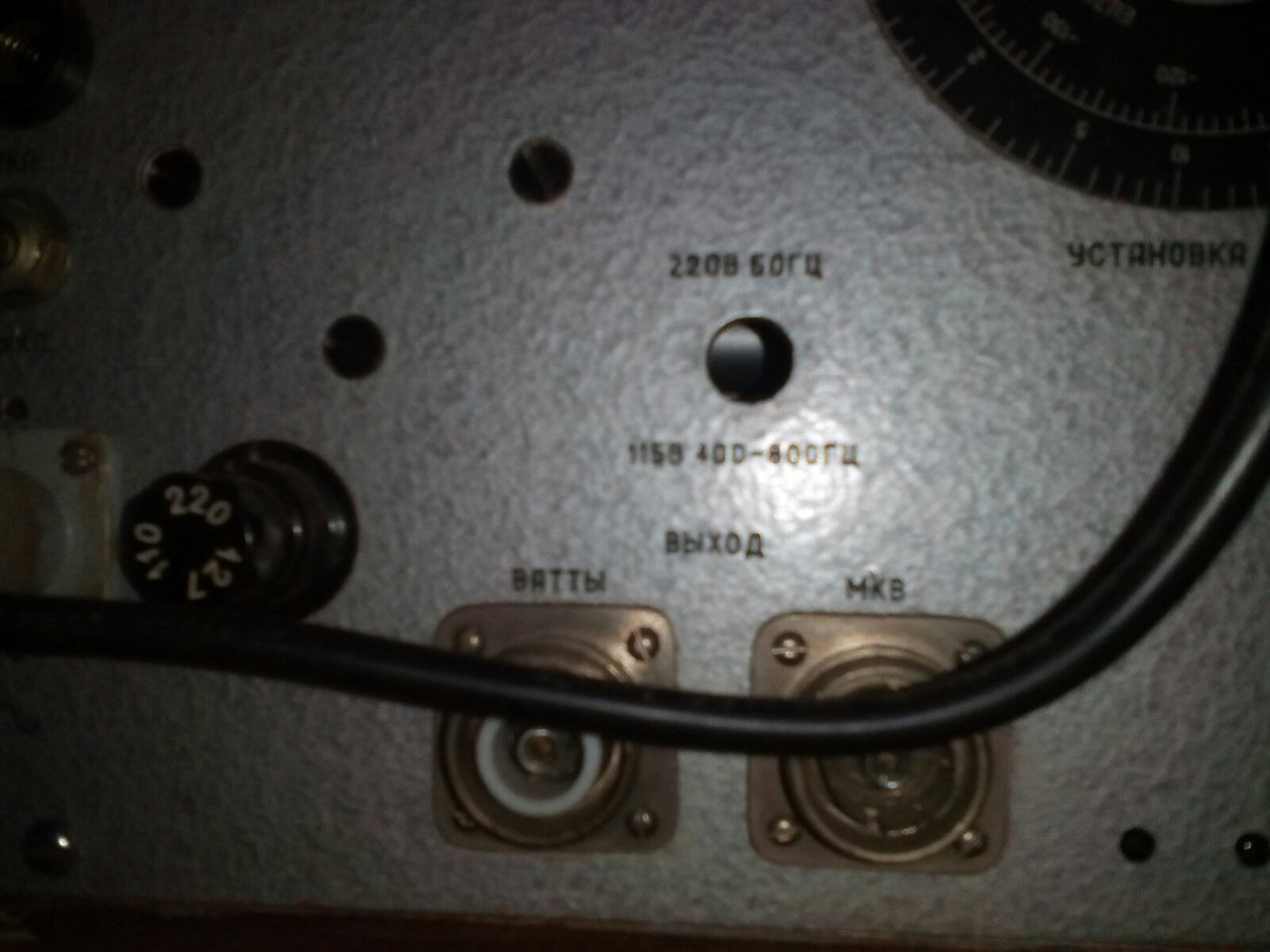

Но самое интересное это спиральки из проволоки на центральных проводниках выходных разъемов типа тип II (4/16 DIN).
Толи согласование такое станное, толи колхоз под 50 ом, но ведь все равно внутрь 6/16 не засунешь

[novosibiretc]

Помыть его с мылом и выбросить в чулан!

[Shtreder]

novosibiretc, зачем? Если бы вы знали с каким трудом я его нашел.. К тому же он полностью рабочий, а помыть уже успел)
Планирую использовать по прямому назначению, перекрывает и сатком и семидесятку

[xman]

Поздравляю с приобретением!
Подобные приборы думаю еще много где валяются по сараям, но их редко выкладывают из-за дороговизны доставки, которая вполне может превысить продажную стоимость.
Интересно бы посмотреть на внутренности этого генератора.

[Андрей Н]

Прибор 60 года выпуска, 8 месяц (?)

10-ый месяц.
Горьковский завод им.Фрунзе

[Shtreder]

xman, к сожалению своих пока не сделал, попросту негде развернутся)
Поэтому фотки продавца

[Shtreder]

Андрей Н, спасибо большое, действительно десятый, римской цифрой) К сожалению ничего больше не известно об истории данного прибора автор объявления не ответил ничего об происхождении(

[xman]

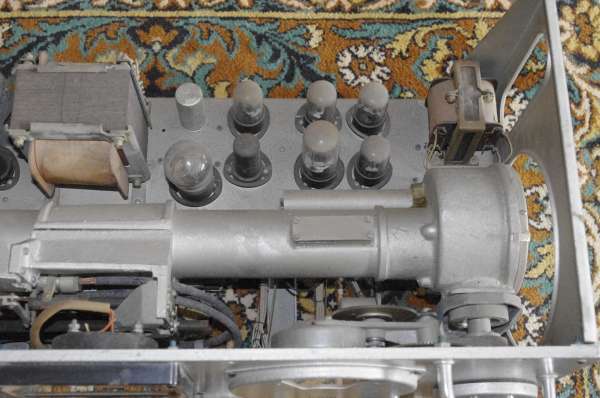

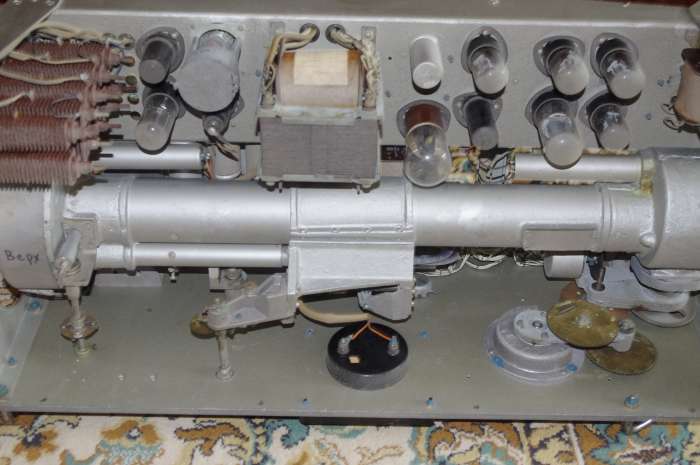

Спасибо! Собственно это и было интересно, как скомпонован вч блок. Похоже на перестраиваемый объемный резонатор.

[Shtreder]

xman, именно! Только не объемный, а коаксиальный. Чтобы обеспечить нижний предел диапазона 150 МГц, а это на минуточку волна 2 м! И при длине рабочей части четвертьволнового резонатора в полметра не увеличивать длинну корпуса генератора ещё больше (длинна и так больше 70 см) пришлось сделать разрез вдоль для механизма перемещения закорачиваюего поршня. Очень интересно как избавились от излучения такой щелевой антенны)

[Shtreder]

[Shtreder]

Нашел руководство на авто, но пересылать в Украину невыгодно, как думаете откажется продавец отсканировать?

[Tofiq62]

Поздравляю с тем что Вы достали то чего хотели и мечта сбылась.Конечно это события у любого радиолюбителя ,коллекционера.Генератор в хорошем состоянии и можно сказать вкусняшка.Думаю Новосибиретс наш коллега имел ввиду не буквально написав помыть и в чулан.

[Shtreder]

Tofiq62, ну если честно, то он был почти прав) за неимением больше места в квартире, высылал в деревню, здесь давно никто не жил, но места пролно, пока) думаю или сделать стеллажи в квартире и забрать в город, или оставить здесь и перевезти другую кв/укв аппаратуру, так как антенны в городе осбб запретило

[Shtreder]

История приобретения)
Впервые скачав справочник Осипова, я буквально влюбился в него. Но нигде в сети не было ни фоток, ни упоминания.
С тех пор прошло несколько лет, стал обладателем нескольких его ровесников, прочитал не одну книгу, всерьез увлекся историей измерительной електроники. Но никогда не отказывался от мысли заиметь хотя бы один из СВЧ генераторов описаний в книгах Осипова и Шкурина. Даже реплику хотел делать, собирал детали..
Поэтому когда увидел объявление, не поверил своим глазам, но место в квартире не резиновое, а держать прибор где попало не правильно. Год потребовалось на размышления и наконец я купил его, с пересылкой сразу в деревню.
Укрпочта отказалась принимать такой большой груз, а новая перепутала районный центр с областным.. Итого после путешествия из одного конца страны в другой моя мечта у меня на столе, больше ничего не поместилось)

[Tofiq62]

Каждый вправе высказывать свое личное мнение в пределах установленных правил.Я лично не согласен с коллегой.Выходит тогда ламповые радиолы и прочею габаритную радиотехнику помыть и в чулан.Даже если у Вас однокомнатная квартира можно найти места,чтобы три четыре генераторов собрать в стойку.

[Shtreder]

Tofiq62, вы правы, давно хочу сделать на всю стену. Есть почти новые доски от парт, на весь класс​) только не знаю использовать уколок из металлопроката 25х25х3,5 или перфорированный для стеллажей

[Tofiq62]

Ну наверное то что под рукой есть то и использовать с учетом нагрузки.у меня дома большая коллекция японских и советских магнитол.по началу были стеллажи и они занимали мног места.пришлось отказаться от них и основную часть коллекции собрать одна магнитола над другой во всю стену.

[Shtreder]

Tofiq62, основной критерий нагрузка, этот под 45кг, пока самый тяжёлый. В основном вся аппаратура тех лет в глубину не больше 35см, но есть осциллографы.. Вот как этот например, за штатную ручку поднять не могу, только наклонить)
А разве пластиковые корпуса магнитол выдерживать вес верхних собрата при установке одна на одну?

[Tofiq62]

Тяжелые магнитолы от 7кг и выше в три ряда ,а более легкие в пять рядов одна над другой.точно также деки и усилители.

[Shtreder]

Tofiq62, понятно, у меня для похожего хранения ни одного прибора в наделочном корпусе, все металлистам достается

[Filipp]

Планирую использовать по прямому назначению, перекрывает и сатком и семидесятку

Вряд ли - какая у него стабильность после стольких лет, не говоря уж уровне собственных шумов и гармоник?...
Правильно новостбирец сказал - отмыть, но не выкинуть в чулан, а поставить для самоуспокоения...

[Shtreder]

Filipp, стабильность обеспечивает массивный бронзовый резонатор, чтобы он удлинился сверх установленного прогрева и увел частоту нужна очень большая температура, чего на одном ватте мощности не будет. А если центральный проводник из инвара, как в волномерах, то тем более.
Шумы зависят от износа лампы ГС-11б, есть новые.
Несмотря на высокую добротность коаксиальных контуров, возможно выделение высших гармоник, но думаю что это учтено в рамках требований заказчика и тогдашних ГОСТ. От старости ничего изменится в этом направлении не могло ибо нечему, это голый автогенератор, а не с умножением гармоник и фильтрами. В случае необходимости буду использовать внешние коаксиальные ФНЧ из зипа более поздних генераторов)
Но все же согласен, техника громоздкая и устаревшая.. но! Я приобрёл его не только в коллекцию, а также чтобы получить непередаваемый опыт работы с техникой тех лет. Мне говорили уквисты, что от работы с ней не получишь удовольствия ибо сложно. Но насколько сложно? Вот в чем вопрос)

[Filipp]

Shtreder, утверждать не буду - такую штуковину в руках не держал. Но по тому, что увидел это скорее источник колебаний, но не генератор...

[HyC]

Вряд ли - какая у него стабильность после стольких лет, не говоря уж уровне собственных шумов и гармоник?...

Да со стабильностью то у него скорее всего все нормально, и с гармониками вполне возможно что тоже. А вот с точностью установки частоты там грабли наверняка, ибо даже с верньеркой и даже с несбитой по современным меркам она недостаточная.

[xman]

получить непередаваемый опыт работы с техникой тех лет

У меня так себе воспоминания о подобном опыте: надоело пальцы ломать о тугие и неудобные ручки-клювики переключателей. А в остальном да, хорошая и долговечная техника. Но после приобретения в 90х фирменного импортного частотомера - с удивлением понял, что измериловка может быть не только точной и надежной, но и удобной и эргономичной.

[Filipp]

Да со стабильностью то у него скорее всего все нормально, и с гармониками вполне возможно что тоже. А вот с точностью установки частоты там грабли наверняка, ибо даже с верньеркой и даже с несбитой по современным меркам она недостаточная.

До третьего знака наверное можно установить (частотомер в помощь), а вот со стабильностью всё же сомневаюсь - смущает сама конструкция резонатора - что в нём окислилось, что движется, а что уже нет. Да и лампы надо все на измеритель.
Будем надеяться, что тс найдёт время и возможность поделится опытом использования...

[Shtreder]

Filipp, уход частоты после 30 минут прогрева и в последующие 5минут не более 0,05%

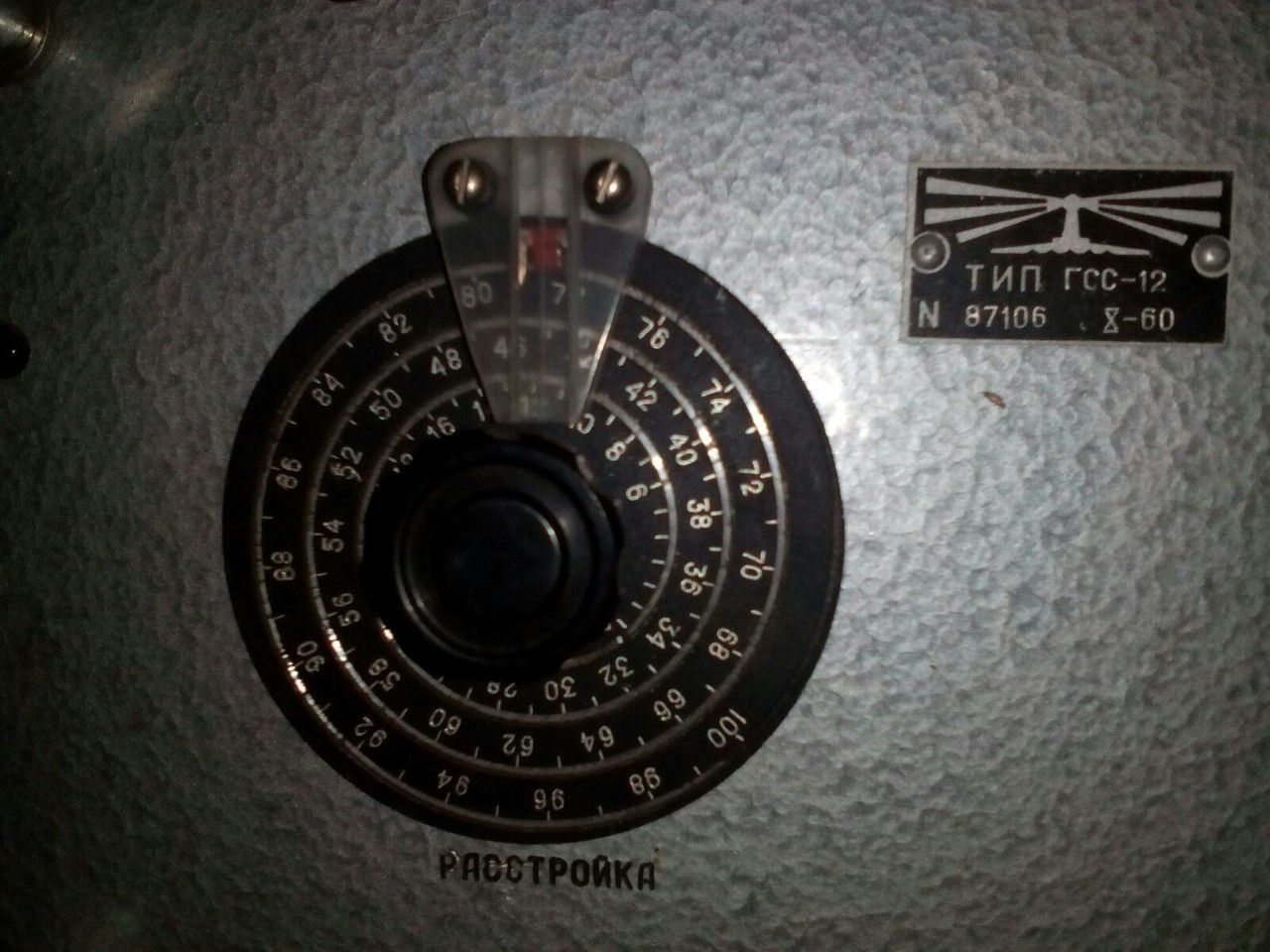

Точность установки частоты 1,5%, фото шкалы ниже
xman, да не спорю, та же техника hp или tectronix даже тех лет легче переключается, но не всегда, Алёнка и general radio тоже дубовые) современные тоже очень даже хорошо, но к мелким кнопочкам у меня антипатия, неудобно, а на дешмане вообще дребезжать
Filipp, обязательно, как только спаяю кабель подключу и сниму видосик)
В те времена устанавливали по прецизионным гетеродинный волномера-калибратора, но их ни разу не видел, да и резонансный волномер почти как генератор стоит, а то и дороже, жаба пока душит)
Измерительная линия тоже только в планах

[Filipp]

Filipp, уход частоты после 30 минут прогрева и в последующие 5минут не более 0,05%
Точность установки частоты 1,5%, фото шкалы ниже

Неплохо... Чем замеряли?

[Shtreder]

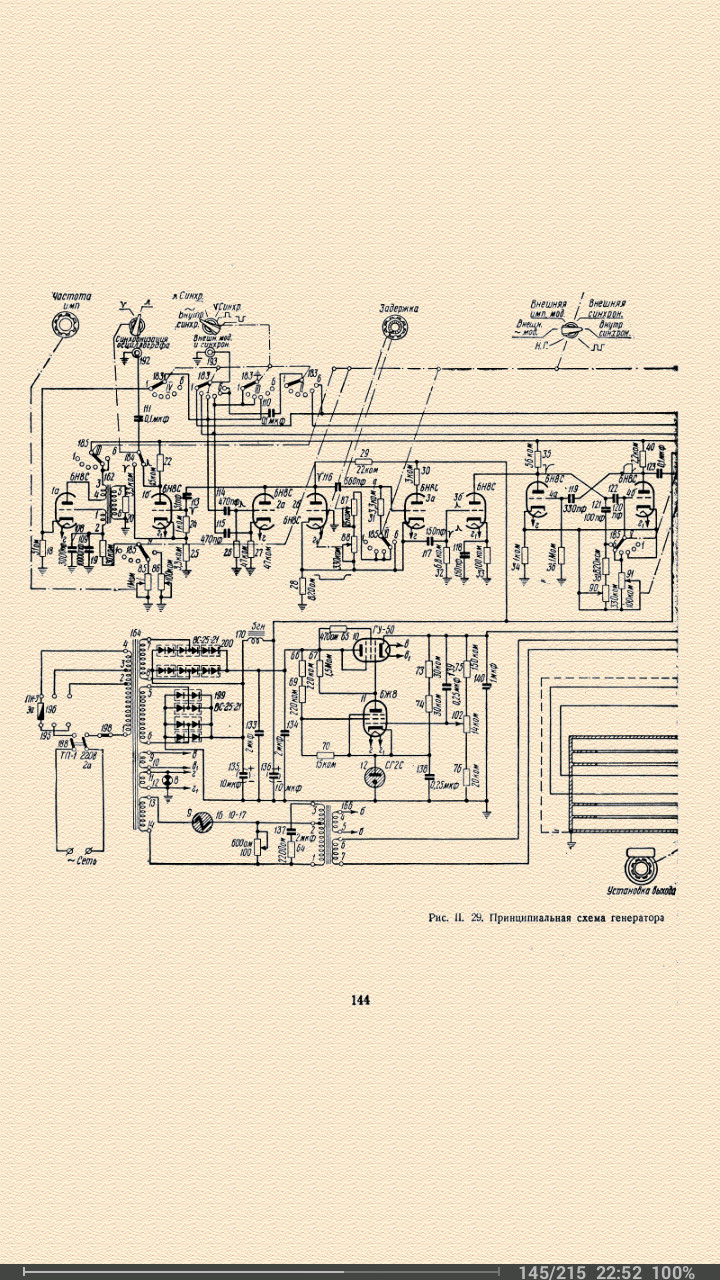

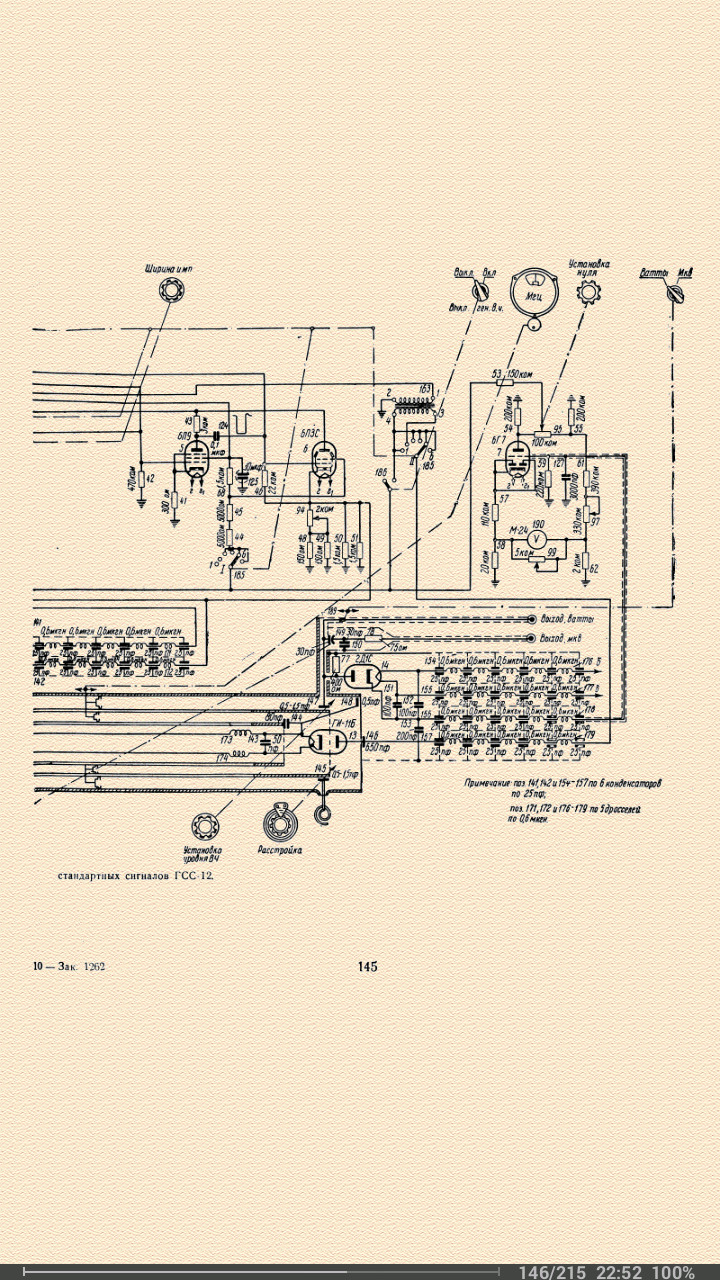

Filipp, из справочника, страницы в начале темы. В деревне нету аппаратуры, позже измерю. Если что, лампы есть новые на замену, механика в хорошем состоянии, а больше частота и ее установка ни от чего не зависит, все ёмкости керамика

[Filipp]

В деревне нету аппаратуры,..

Вот это плохо... При реальных замерах можно обнаружить неприятные вещи...
Так вот в жизни и бывает - у увлеченных людей не всегда есть возможности для творчества...

[Shtreder]

Filipp, в городе есть, генератор вынужден был высылать сюда из-за недатка места в квартире от других его ровесников) в будущем или привезут часть сюда или сделаю стеллажи и заберу его к ним
