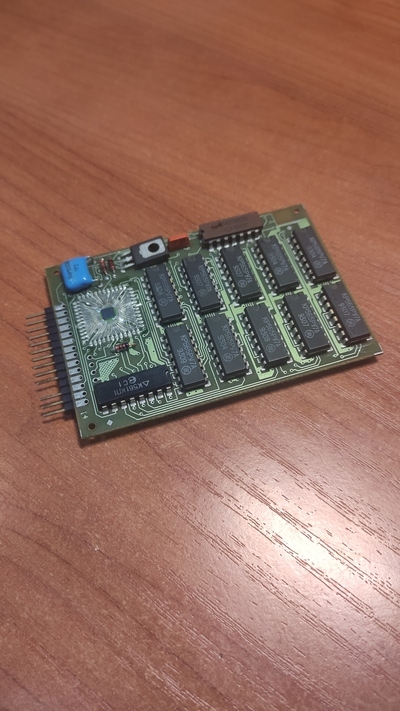

ksymigrant писал(а):Проц снизу чистый,

Вообще класс... Микросхема проверку не проходила, поэтому отметок и нет. Хитрые белоруссы если что, сказали бы что это не наше изделие...

Пара листов из документации на советское УОН-А

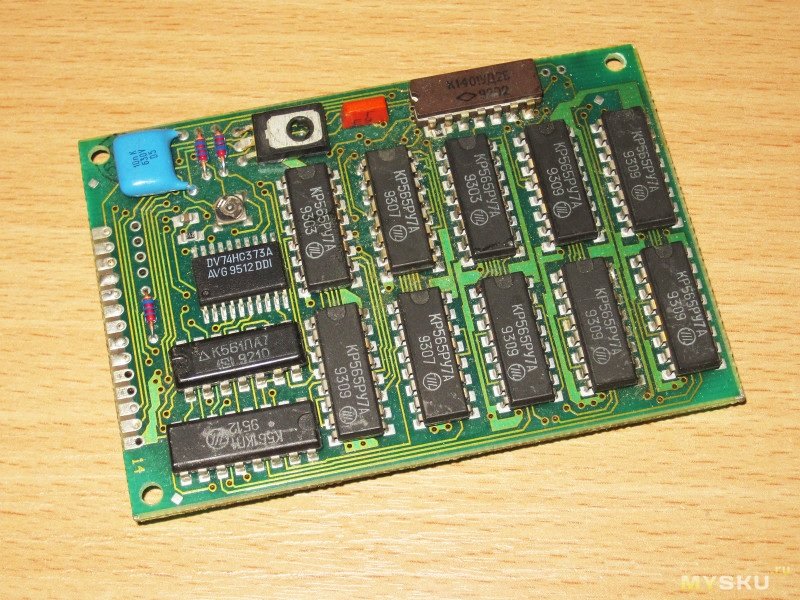

Цифровой автоответчик-диктофон. Приставка к какой-то Руси. Было и такое, оказывается. Фото не мои.

В некоторых версиях АОНа "Русь" предусмотрена настройка на произнесение фразы "вас записывает электронный секретарь, говорите после сигнала", далее, если такая плата (упомянутая в некоторых инструкциях) присутствует, она включается, если же нет - не помню, что происходит: то ли звонящий говорит "в никуда", то ли включается громкоговорящая связь.

Пчёлкин писал(а): ↑

05 сен 2023, 17:47

Цифровой автоответчик-диктофон.

Это МЭЛТ развлекался. Он кстати до сих пор делает и АОНы и цифровые диктофоны. В кляксе похоже сама говорилка и есть. Фотка в стиле: "посмотрите как стол хорошо получился".
Автоответчики были в Русях почти с самого их появления. Только изначально они влючали магнитофон на запись, а потом уже цифровыми стали.

Serjio писал(а): ↑

06 сен 2023, 00:26

В кляксе похоже сама говорилка и есть.

Да там, похоже, вообще все "мозги", т.к. остальные корпуса это в основном РУ7, насколько я вижу.
Интересно, что за чип.
И можно ли сейчас девайс с такой платой достать.

Говорилка не в кляксе, приветственная фраза хранится в ПЗУ АОНа вместе с числительными. В кляксе - АЦП.

Пчёлкин писал(а): ↑

06 сен 2023, 04:07

Интересно, что за чип

МЭЛТ делали эти чипы сами. Но судя по схемотехнике кристалл похож на UM5100. В то время выбор микросхем для записи речи был не большой.

Пчёлкин писал(а): ↑

06 сен 2023, 04:07

И можно ли сейчас девайс с такой платой достать.

Это самое начало их работы - 1996 год примерно. На то время эти платы были только в АОНах премиум класса.
Сейчас найти думаю почти не реально.

Вряд ли сами, надо смотреть, у кого был DRAM интерфейс, например OKI MSM6258 или Samsung KS5911/5915. Кто мог повторить.

Pedro писал(а): ↑

06 сен 2023, 15:00

Кто мог повторить.

У МЭЛТ были контракты и с корейцами и с китайцами (Тайвань). Так что кристалл могли купить по дешёвке у кого угодно, особенно учитывая то что они всегда на всём экономили.

Пчёлкин писал(а): ↑

06 сен 2023, 04:07

И можно ли сейчас девайс с такой платой достать.

А я вот уже сомневаюсь что эта плата стояла в АОНе. Скорее всего это была мини АТС какая то. 20 штук К565РУ7 сожрут порядка 1300мА. Нехилый такой блок питания должен быть у этого АОНа.

Владелец этой платки щетает что из АОН и приводит цифру 10 банков по 40 сек. Так что если он её не выкинул, можно поинтересоваться.

В Русь-26 исходно, автоответчика не было (хотя в инструкции он и упоминался), в Русь-28 уже был. Русь 27 у меня, увы не было.

Что-то подзабыл, зависит ли у них потребляемый ток от частоты регенерации.

Pedro писал(а): ↑

06 сен 2023, 16:25

10 банков по 40 сек.

А с обратной стороны фото есть?
Всё нашёл я автора фото...нет у него больше фото...

PROF61 писал(а): ↑

06 сен 2023, 17:02

В Русь-26 исходно, автоответчика не было (хотя в инструкции он и упоминался), в Русь-28 уже был. Русь 27 у меня, увы не было.

Автответчики устанавливались опционально, за дополнительную плату. Начиная с 25-ой ставили автоответчики Soul, на разную длительность записи. В основном 42-50 минут.

vatsur писал(а): ↑

06 сен 2023, 21:57

Начиная с 25-ой ставили автоответчики

С 23 версии они уже подключались штатно, на более ранние версии тоже можно подключить, но надо знать как. Главное чтобы процессор был совместим с MCS-51.
Платы начинались по длительности записи с 3 минут. В первых версиях голос записывался только ответа, а фразу проговаривал сам АОН.

Не АОН, но автоответчик промышленного производства Ясень. Ульяновский радиоламповый завод.

Класс! Спросить у "Ясеня".

Пчёлкин писал(а): ↑

06 сен 2023, 04:07

И можно ли сейчас девайс с такой платой достать.

У меня есть такая плата, описание со схемой подключения к телефону с АОН-ом - в комплекте.

А с обратной стороны?

Pedro, а там похоже ничего (по толщине не проходит) кроме дорожек нет. Это такой усечённый (более поздний) вариант адаптированный уже для АОНов.

Serjio
Таладно ! Плохо Вы знаете умельцев 90х ))
Сейчас достану, сделаю фото.

ALS писал(а): ↑

11 сен 2023, 17:08

умельцев 90х

Это не умельцы. МЭЛТ серьёзная контора и имеет собственное производство в том числе и за границей.
Никак правда не могу привыкнуть к их экономии: сделали из ДИП микросхем СМД корпуса...

ALS писал(а): ↑

11 сен 2023, 17:08

фото.

Тогда уж и наклейку отдерите с микросхемы...что там за хрень стоит то...

СМД из ДИП - это нормально, у меня был определитель структуры транзисторов на одной К155ЛН1, там плата без единого отверстия, и все выводные компоненты впаяны по-SMDшному, включая резисторы, обыкновенные, МЛТ, затем всё это обильно облито неизвестным лаком, производителя не запомнил, проблем с вибростойкостью из-за такого способа монтажа не заметил.

Serjio писал(а): ↑

11 сен 2023, 20:14

Тогда уж и наклейку отдерите с микросхемы...что там за хрень стоит то...

Отдирал. Там пусто, не сошлифовано и не затёрто. Похоже на ПЛМ.
МЭЛТ в 95-96 годах вряд ли имел все то, что имеет в 2023. Уж по поводу заводов где-то за рубежом я очень сильно сомневаюсь.
А ДИПы в данном конкретном случае гораздо удобней СМД - у них между ногами пропущено бесчетное количество дорожек.

Serjio, буржуи тоже паяли ДИПы как SMD. Не раз сталкивался со смонтированными таким образом микросхемами ОЗУ на планках компьютерной памяти начала 90-ых годов. Всякие там SIMM, RIMM. Причём ещё и загибали ножки под микросхему, а не наружу.

Пчёлкин писал(а): ↑

12 сен 2023, 01:01

Serjio, буржуи тоже паяли ДИПы как SMD. Не раз сталкивался со смонтированными таким образом

Это там не совсем «ДИПы», а SOJ и другие «_J» :
https://www.geekslop.com/technology-art ... kage-types
http://www.interfacebus.com/ic-package- ... onent.html
http://www.interfacebus.com/ic-package- ... awing.html
https://workmanship.nasa.gov/lib/insp/2 ... kages.html

ALS писал(а): ↑

12 сен 2023, 00:11

МЭЛТ в 95-96 годах вряд ли имел все то

Плата сделана на импортном оборудовании высокого класса и скорее всего в Корее. И это было у них уже в 95 году.

Пчёлкин писал(а): ↑

12 сен 2023, 01:01

буржуи тоже паяли ДИПы как SMD

я в курсе...даже Siemens иногда этим страдали. Но там было не критично тепловыделение. А здесь критично.
Кроме банальной экономии больше нет ни какой причины паять так микросхемы в корпусе ДИП.

И что плохого в такой экономии ?
Разрабатывать и изготавливать 4х-слойную плату, чтобы всенепременно использовать СМД ?
Или смонтировать всё на двухслойной, пропустив кучу дорог между ногами у ДИПов ?
Как по мне, для "банального" АОНа ответ очевиден.

ALS писал(а): ↑

12 сен 2023, 10:27

Разрабатывать и изготавливать 4х-слойную плату

Для МЭЛТ это не проблема...сейчас уже и до 18-ти слоёв включительно. Кстати проверил их завод в Китае работает и все платы высокого класса делаются только там. Но помимо этого у них теперь есть собственное производство в Москве и Питере на японском оборудовании.
Экономия не на плате, а на микросхемах. Корейцы делали микросхемы памяти в СМД исполнении уже в 80-х годах, но они тогда стоили раз в 10-ть дороже чем интеграловские РУ7.

ALS писал(а): ↑

12 сен 2023, 10:27

Как по мне, для "банального" АОНа

Для телефона с АОНом критично место для этой платы, ибо его и так нет. А эта плата по габаритам сопоставима с габаритами платы самого АОНа.

Я собирал АОНы и не понаслышке знаю, что места там валом. Если, конечно, не делать всё на соплях километрами МГТФа.

Если посмотреть на бескорпусный вариант, кристалл гиганский для такого функционала, могли и на БМК сделать.

Pedro писал(а): ↑

12 сен 2023, 18:39

кристалл гиганский

У UM5100 кристалл размером 2.8х2.9 мм.

Давно уже, я к ним году 2003м за индикаторами ездил от таганки в сторону пролетарки - гдето в районе бывшего птичьего рынка Потом у них чувак появился на митино который там появлялся на пару часов типа в субботу

Serjio писал(а): ↑

12 сен 2023, 10:50

Но помимо этого у них теперь есть собственное производство в Москве

Один из первых, если вообще первый автоответчик появился в "БЕРЕЗКЕ" когда они еще сидели в "дыре" на Яузе где церковь. Я его себе поставил и по тем временам он не плохо работал, помню что время на приветствие очень маленькое было... Вспомнить бы куда я засунул свой аппарат что б зафотать, но монтаж там был 2м этажом и никаких РУ7, помоему ставилась 2я такая же штатная память.

Чертоги памяти подводят... не помню на чем там все было сделано...

Пролистал тему... Прошло 10лет с аферы жипонизации (мск) , не знаю гденибудь еще было ?

Ну и хотелось бы узнать, а проводная связь то еще гденибудь осталась ? Может даже координатки где то работают ? Интересно было бы понять если где то медь осталась до абонента, то на АТС ченибудь меняли и

вообще если координатки остались, то в городах с каким количеством жителей ?

У нас координатку АТСК100/2000 на 2000 номеров сильно модернизировали (регистры заменили на микропроцессорные, автоматический межгород сделали) и добавили электронную на 1000 номеров. Это 25 лет тому назад, для 7000 населения номеров не хватало. Сейчас частники почти все от проводного телефона отказались, только организации остались. Для частников по меди ADSL работает. В большинство организаций оптику прокинули.

BAZ писал(а): ↑

03 окт 2023, 01:48

Пролистал тему... Прошло 10лет с аферы жипонизации (мск) , не знаю гденибудь еще было ?
Ну и хотелось бы узнать, а проводная связь то еще гденибудь осталась ? Может даже координатки где то работают ? Интересно было бы понять если где то медь осталась до абонента, то на АТС ченибудь меняли и
вообще если координатки остались, то в городах с каким количеством жителей ?

В принципе, это там надо было спрашивать: viewtopic.php?p=2369936#p2369936 )

"Если к телефонному звонку присоединить кнопку за дверью, то взглянув в дверной глазок, можно узнать, кто вам звонит".

Скопирую сюда из соседней темы, "шоб було":

Пчёлкин писал(а): ↑

03 сен 2023, 17:56

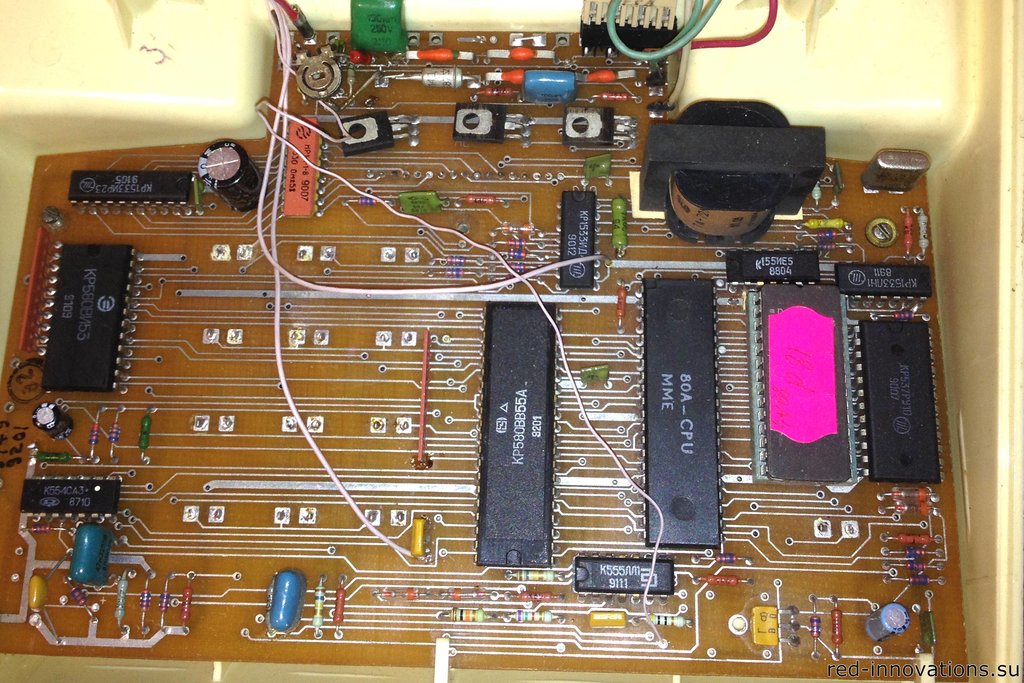

Накопал фотки интересного АОНа с дисплеем и парой микросхем из МК-85

Лет пять тому назад разобрал такой же точно с виду, но потроха не имеют ничего общего. Глючить стал, кстати проц - микросхема-капелька без маркировки, ЖК- индикатор на забугорном контроллере был, хотел куда-нить приспособить - не нашёл даташита. Я так понимаю, корпус стандартный, удобный, а внутрь втюхивали кто на что горазд.
А вот сейчас дошло - верхние три оранжевых кнопки - у моего чего-то для АОН и памяти номеров. А ведь надписи не выделялись, либо родные, либо хвала дизайнерам и шелкографам.

oldmao, изначально в этих корпусах выпускалась линейка телефонов Panasonic Easaphone, но в 90-ые их начали вовсю клепать китайцы (из отвратительнейшего пластика), да и у нас что-то делали. Надписи бывали и английские, и русские. На фото выше типичный китайский корпус с рассыпающимися стойками под саморезы.

Коллеги, кто-нибудь в курсе насчёт происхождения процессора с данной маркировкой?

Процессор производства ГДР. Внутри U880.

Serjio, 92-ой год на дворе. Или запасов надолго хватало?

Где-то пишут, что их и у нас клепали.

Serjio писал(а): ↑

01 дек 2023, 15:40

Процессор производства ГДР. Внутри U880.

Если склероз не подводит то это улученный вариант UA880D , на 4 МГц

Пчёлкин писал(а): ↑

01 дек 2023, 16:35

Где-то пишут, что их и у нас клепали.

Чего только не пишут . Я сам на практике был в Эрфурте, где их делали так в фирменном магазине был стенд с их продукцией и ценами , заходи покупай ! 1987 г.
А так были сказки что в 90-е Шяйляйский Нуклонас то ли их делал толи корпусовал немецкие, а в других республиках что отжигали вообще море сказок было.
А так в процы на топологии Z80 у нас котировались GoldStar , Zilog, NEC. Именно NEC считался самым крутым, наверно что хорошо разгонялся

Vygandas, у Клапауция написано, что в Йошкар-Оле корпусировали. Там, правда, металлокерамический вариант.

Пчёлкин, да много чего было, еще про цырк с конями http://www.155la3.ru/k1858.htm

Пчёлкин писал(а): ↑

01 дек 2023, 15:24

Коллеги, кто-нибудь в курсе насчёт происхождения процессора с данной маркировкой?

есть у меня телефон с точно такой платой 1 в 1, только некоторые детали более качественные стоят с маркеровкой maide in japan процессор Zilog- z80 , пзу что заклеена тоже japan , всё остальное 555 , 1533 серии советских микросхем , телефон родной Латышский VEF12 .
