Интернет говорит, что это прибор проверки выходов ПИ, ГИ от УАТС-49

Да, это именно он, причём этих приборов несколько моделей есть

Уатс-49

Книга про Пермский телефонный завод.
https://disk.yandex.ru/i/KUfreKvFSCZQnw

aleks24, недавно заходил на их сайт, так кое-какие ретро модели, вроде Телты-308, Спектра-308, до сих пор в каталоге имеются. Правда, цены не обозначены.

aleks24 писал(а): ↑

16 окт 2023, 20:23

Книга про Пермский телефонный завод.
https://disk.yandex.ru/i/KUfreKvFSCZQnw

Было продолжение этой серии книг в 1991 и 2021 годах. В книге 2021 года китайские телефоны преподносятся как продукция завода "ТЕЛТА".

СССР-1 писал(а): ↑

09 окт 2023, 21:57

Уатс-49

На УАТС-49, правда, ёмкостью поменьше, я работал сразу после школы...

http://www.rw6ase.narod.ru/index1/el_te ... trel1.html
По ферритовому ПЗУ вопросов нет, с принципом действия знаком, здесь интереснее другое - wago-подобные клеммы в 1977 году. Впервые встретил таковые на колонках S30A, но это уже в 1989 году было, и показалось очень свежим решением.
А ещё там код не 8-4-2-1, а странный какой-то.
http://www.rw6ase.narod.ru/index1/el_te ... rel1_4.jpg
А, понял. Там 8-4-2-1, но к каждой цифре номера прибавлена единица. И логической единице соответствует отсутствие провода в кольце , а нулю - присутствие. Соответственно, если в номере цифра 1, то кодируем 0010, т.е., 2. Если цифра 2, то кодируем 0011, т.е., 3. И так далее до: если в номере цифра 0, что соответствует 10 импульсам, то кодируем 1011, т.е., 11. И, наконец, если в номере цифра отсутствует, это уже не "десять импульсов", а "совсем нуль", а кодируем 0001, т.е., 1.

Здравствуйте. Подскажите пожалуйста, это знак какого телефонного завода?

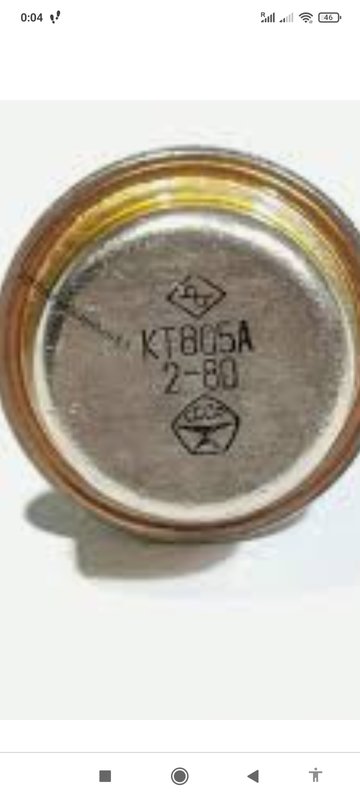

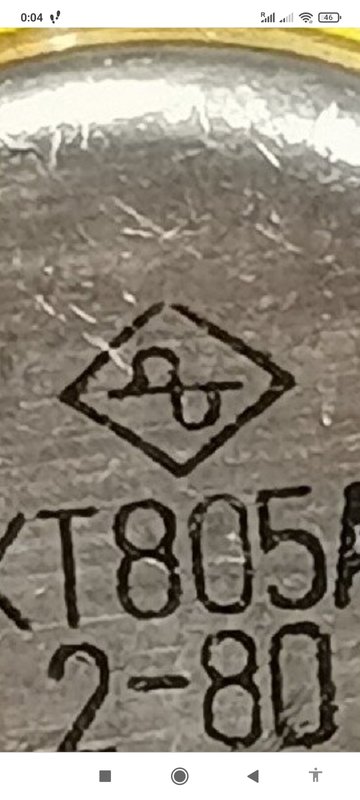

В сторону заводов- производителей радиодеталей надо смотреть. Вот на транзисторе этот же логотип

На КТ605Б такой же логотип.

Paganini писал(а): ↑

26 ноя 2023, 23:46

В сторону заводов- производителей радиодеталей надо смотреть.

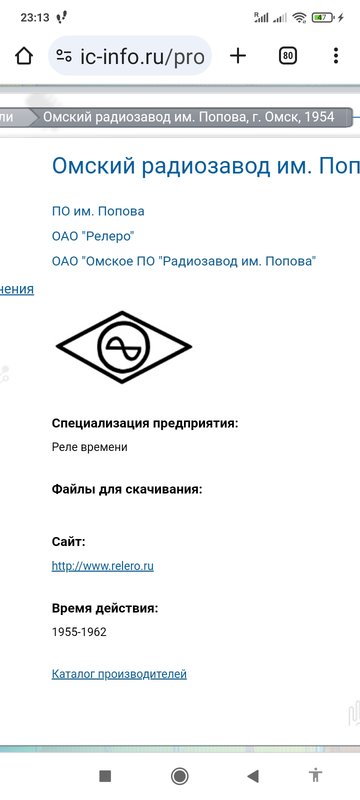

Омский радиозавод. Вроде бы, ранее эвакуированный завод им. Козицкого, одно из подразделений.

Нет, у Омского радиозавода логотип похож, но это не он Сравните

Paganini, Это может быть просто стилизация знака, или даже обособленное подразделение.
Может именно радиокомпонентов, в данном случае.

А может всё же вот этот завод)))
Ибо логотип есть логотип и всякие может быть тут не работают.

Paganini писал(а): ↑

28 ноя 2023, 11:59

А может всё же вот этот завод)))
Ибо логотип есть логотип и всякие может быть тут не работают.

Из интернета что-ли взяли?

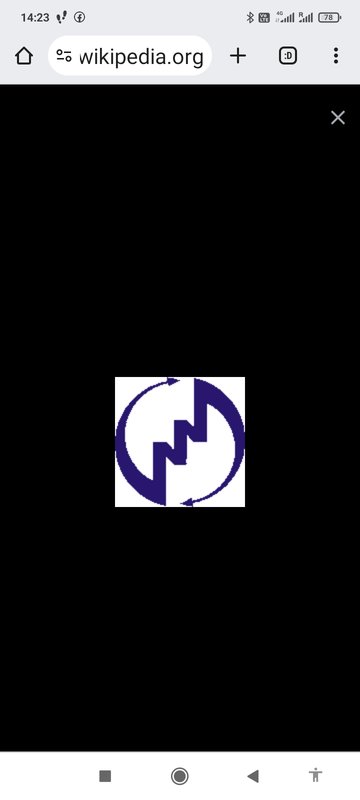

У ВЗПП "Микрон" хорошо читаемый логотип, помню его ещё по микросхемам - https://erk.su/media/sprav/25/LOGOTIPY.pdf
Типа жирной стрелочки - https://upload.wikimedia.org/wikipedia/ ... _clone.jpg.
С 2000-х немного другой - https://ru.wikipedia.org/wiki/%D0%92%D0 ... 0%BE%D0%BD
Хотя, не исключаю, что мог быть ранее иной. Но тогда это лишь подтверждает мою догадку - это было подразделение одной компании(с Омской).

Ну там же написано что с 1961 по 1982 год а Вы прислали 90-е и современный

По всей вероятности речь идет об этих наушниках.
https://i.ibb.co/nPccSYz/1678195628617.jpg
https://i.ibb.co/y404591/1678305243238.jpg
https://i.ibb.co/zxBVgLw/1678195628642.jpg

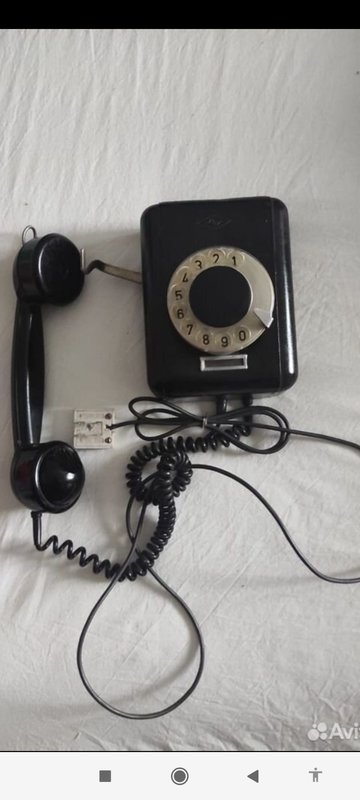

Нет, там речь шла о настенном телефонном аппарате 1947 года выпуска . Редкий. Номеронабиратель конечно не оригинальный . Но корпус и трубка родные. Трубка стандартная от КЗ , на корпусе как раз этот логотип. Аппарат продавался на Авито . Стоил 4000 р.

Paganini писал(а): ↑

29 ноя 2023, 22:24

Нет, там речь шла о настенном телефонном аппарате 1947 года выпуска . Редкий.

Тогда, это не может быть воронежский ЗПП(НПО Электроника), так как его проектировали-строили только в 1958-1961 году.
А вот Омский, может быть. Так как он заработал ещё в ВОВ, а как самостоятельный завод стал в 1946 году.
Но честно говоря, я вообще думаю, что это "сборная солянка", колхоз.

Пока не появятся фото внутренностей можно только гадать. Но корпус там точно оригинальный и я такого ни разу не видел. Номеронабиратель - да заменён

А такой ВЭФ ТА-72 реально выпускался или это кто-то ради шутки сделал?

Радиоприёмник «Кристалл» в таком виде выпустили. В единственном экземпляре, для выставки. Тоже ВЭФ. Этот телефон могли аналогично для выставки изготовить. На коленке такую сложную форму никак.

twoporylyj писал(а): ↑

30 дек 2023, 12:17

...На коленке такую сложную форму никак.

А на 3d принтере?

Полировать пришлось бы очень долго. И следы бы остались от поддержек. В другой теме показали воссозданные «Мальчиш» и «Юность-102». Там полировать даже не пытались, так оставили.

Даже если зарядить в термопластавтомат прозрачную пластмассу, то ничего-бы такого не получилось.
Это явно сделано вручную, в одном или нескольких экземплярах.
Притом совершенно непонятно, что там надо было демонстрировать? Комплектующие, которые не менялись с 20-х годов?

Просто решили продемонстрировать, что мы тоже могём в дизайн не хуже буржуинов)))

Александр Хрисанов писал(а): ↑

30 дек 2023, 15:44

Даже если зарядить в термопластавтомат прозрачную пластмассу, то ничего-бы такого не получилось.
Это явно сделано вручную, в одном или нескольких экземплярах.
Притом совершенно непонятно, что там надо было демонстрировать? Комплектующие, которые не менялись с 20-х годов?

Получится и прозрачный корпус и любой другого цвета. Никаких проблем. Такие телефоны обычно для выставок изготовлялись. При массовом производстве, например на пермском телефонном заводе, корпус любого цвета копейки стоял и в любом количестве. И никто их не полировал. Полировались только телефоны для Заказчика. На мягких фетровых кругах большого диаметра . Процесс накатанный и достаточно быстрый. Пасту для полировки Пермский телефонный завод изготовлял самостоятельно. У меня кусок такой пасты остался- конечно засох.

kass20 писал(а): ↑

30 дек 2023, 17:48

Получится и прозрачный корпус и любой другого цвета. Никаких проблем.

Нет, не получится. Для этого отделка пресс-формы должна быть одинаковой для лицевой и обратной сторон.
Вот теперь откройте любой советский телефон и посмотрите, как корпус выглядит внутри. И вам всё сразу станет ясно.

Александр Хрисанов писал(а): ↑

30 дек 2023, 18:08

Вот теперь откройте любой советский телефон и посмотрите, как корпус выглядит внутри. И вам всё сразу станет ясно.

Для многих да, внутри пластмасса грубо обработана.
Но вот именно эта модель есть, кремовый. Что снаружи, что внутри - идеально гладкий пластик.

vladnik писал(а): ↑

30 дек 2023, 18:17

Но вот именно эта модель есть, кремовый. Что снаружи, что внутри - идеально гладкий пластик.

Сделайте фото.

Ну, компоненты не совсем не менялись с 20-х годов, амплитудный ограничитель на германиевых диодах ставить начали даже не сразу после того, как эти диоды начали массово производить.
Ещё поменялась изоляция проводов - ПВХ вместо лакоткани, материал пластмассовых деталей - полистирол вместо бакелита и прочего. И главное - печатная плата, их тоже не сразу в телефонных аппаратах начали применять. Так что было что показывать на выставке.
И зарядили в термопластавтомат ту прозрачную пластмассу, из которой делали у многих телефонов выступающие рычаги, на которые кладут трубку. Они вполне полированные. А была бы это современная реплика на 3D-принтере - с полировкой бы намучились.

И всё-таки я жду фото идеальной внутренней поверхности корпуса.

Александр Хрисанов, не дома.
После выходных, постараюсь.

Александр Хрисанов писал(а): ↑

30 дек 2023, 19:17

И всё-таки я жду фото идеальной внутренней поверхности корпуса.

У меня тоже лежит такой же аппарат - черный. Когда делал ему профилактику, удивился. Насчет идеальности не вспомню, но явно лучше обычных аппаратов. Аппарат был подарен хорошему человеку непосредственно на ВЭФе. Вот только зарыт глубоко, на работе. Если получится - откопаю...

Shuare писал(а): ↑

30 дек 2023, 21:17

У меня тоже лежит такой же аппарат - черный. Когда делал ему профилактику, удивился. Насчет идеальности не вспомню, но явно лучше обычных аппаратов.

Похоже, их полировали как-то, причём - весь корпус -

Очень уж гладкий.

Александр Хрисанов писал(а): ↑

30 дек 2023, 19:17

И всё-таки я жду фото идеальной внутренней поверхности корпуса.

ТА-72 не нашёл, куда-то засунул(на складе). Но вот ТА-68 попался, на виду был - то же самое, гладкий снаружи и внутри одинаково.

"Для производства телефона применяется термопластичная пластмасса, позволяющая придать ему гладкую и блестящую поверхность"
Из описания к телефону(инструкции)-

vladnik писал(а): ↑

30 дек 2023, 22:13

Shuare писал(а): ↑

30 дек 2023, 21:17

У меня тоже лежит такой же аппарат - черный. Когда делал ему профилактику, удивился. Насчет идеальности не вспомню, но явно лучше обычных аппаратов.

Похоже, их полировали как-то, причём - весь корпус -

Очень уж гладкий.рованные

Массовое производство. Кто их будет полировать? И какая при этом будет цена? Если не изменяет память, то оптовая цена на какой-то "ТА" была 14 руб, а розничная 28.Просто пресформы были хромированные и сделаны изначально были нормальными руками!

maister писал(а): ↑

09 янв 2024, 14:34

Массовое производство. Кто их будет полировать? И какая при этом будет цена? ...

Производство то может и массовое, но отдельные экземпляры - подарочные (с завода).Вы бы с начала почитали, о чем речь идет...

Серррёга писал(а): ↑

01 сен 2017, 16:02

Сергей Блат
выражаю огромную благодарность за бесценную информацию по линейке ВЭФ. Особенно порадовали фото настенного аппарата!
Однако вопрос. Недавно я приобрел аппарат БАГТА-49 (не тот, что выкладывал здесь, другой). В нем все выглядит родным, на бумажке на днище стоит модель БАГТА-49, два винта в крышке, все как положено. Но вот рычажные кнопки без втулок (на фото, к сожалению, не видно).


Также в сети нашел телефон, который ранее продавался на этом форуме, вот ссылка:
http://rt21.getbb.ru/viewtopic.php?f=35 ... &sk=t&sd=a
На фото видно, что втулок также нет, кнопки широкие. Вопрос, 49-ые без втулок тоже выпускались?

Попробую описать телефонные аппараты БАГТА разных выпусков, чтобы было понятно, в чем отличия:

1. BAGTA-40 1940 г.
Схема F№ 360000 НКЭП СССР на русском и латышском языке, принципиальная Sk 61152, монтажная Sk 61954, один конденсатор 1939 г. внутри корпуса.
Трубка: тонкое ребро со стороны микрофона, мелкая резьба, шнур тонкий в тканевой оплетке.
Номеронабиратель: трехпроводной, диск металлический, накладка на диске: цифры и логотип «VEF», цифры выштампованы на неокрашенном металлическом кольце, упор для пальца хромированный.
Кнопки рычажного переключателя тонкие металлические в металлических втулках, чашки звонка открытой стороной вверх, дно окрашено, на защелке. Розетка карболитовая, диаметром 55 мм, высотой 33 мм. Металл основания и дна несколько толще, чем у более поздних моделей.

2. BAGTA-40 1948 г.
Схема F№ 360010 (с кнопкой) МПСС СССР на русском и латышском языке, один конденсатор внутри корпуса.
Трубка: тонкое ребро со стороны микрофона, крупная резьба, шнур тонкий в тканевой оплетке.
Номеронабиратель: трехпроводной, диск металлический, накладка на диске: буквы, цифры черные на белом эмалированном кольце, упор для пальца окрашенный.
Кнопки рычажного переключателя тонкие металлические в металлических втулках, чашки звонка открытой стороной вниз, дно окрашено, крепится на 2 винта, толстая металлическая кнопка на основании с левой стороны.

3. БАГТА-49 (с хранения) 1950 г.
Схема Ф.411.10.04 МПСС СССР, два конденсатора - внутри корпуса и снизу.
Трубка: тонкое ребро со стороны микрофона, крупная резьба, шнур толстый в тканевой оплетке.
Номеронабиратель: пятипроводной, диск металлический, накладка на диске: буквы, цифры черные на белом эмалированном кольце, упор для пальца окрашенный.
Кнопки рычажного переключателя толстые металлические, чашки звонка открытой стороной вниз, дно окрашено, крепится на 2 винта. Розетка карболитовая, диаметром 55 мм, высотой 33 мм.

4. БАГТА-49 1950 г.
Схема Ф.411.10.04 МПСС СССР, два конденсатора - внутри корпуса и снизу.
Трубка: толстое ребро со стороны микрофона, крупная резьба, шнур толстый в тканевой оплетке.
Номеронабиратель: пятипроводной, диск металлический, накладка на диске: буквы, цифры черные на белом эмалированном кольце, упор для пальца окрашенный.
Кнопки рычажного переключателя толстые металлические, чашки звонка открытой стороной вниз, дно окрашено, крепится на 2 винта.

5. БАГТА-50 (с хранения) 1951 г.
Схема Ф.411.10.06 МПСС СССР, два конденсатора внутри корпуса.
Трубка: толстое ребро со стороны микрофона, крупная резьба, шнур трубки и линии тонкий четырехпроводной «косичка» в тканевой оплетке.
Номеронабиратель: «А» пятипроводной, диск карболитовый, накладка на диске: буквы, цифры черные на белом эмалированном кольце, упор для пальца окрашенный.
Кнопки рычажного переключателя толстые металлические, чашки звонка открытой стороной вниз, дно окрашено, на защелке. Розетка карболитовая, диаметром 64 мм, высотой 20 мм

6. БАГТА-50 1954 г.
Схема Ф.411.10.06 МРТП СССР, два конденсатора внутри корпуса.
Трубка: толстое ребро со стороны микрофона, крупная резьба, шнур трубки и линии толстый в тканевой оплетке.
Номеронабиратель: «А» пятипроводной, диск карболитовый, накладка на диске: буквы, цифры черные на белом эмалированном кольце, упор для пальца окрашенный.
Кнопки рычажного переключателя толстые металлические, чашки звонка открытой стороной вниз, дно оцинковано, не окрашено, на защелке.

7. БАГТА-62 (с хранения) 1963 г.
Схема РР2.184.094/095 СНХ Латв. СССР, два конденсатора внутри корпуса.
Трубка: толстое ребро со стороны микрофона, крупная резьба, съемный телефонный капсюль ТА-4, шнур трубки толстый в тканевой оплетке, шнур линии тонкий в тканевой оплетке.
Номеронабиратель: пятипроводной, основание, детали и шестерни – термопластовые, механизм закрыт защитным полиэтиленовым колпаком, диск термопластовый, накладка на диске: цифры и буквы, на пластмассовом кольце под оргстеклом вместо цифр черные точки, упор для пальца окрашенный, оригинальной формы.
Кнопки рычажного переключателя толстые пластмассовые, чашки звонка открытой стороной вниз, дно окрашено, на защелке. Розетка пластмассовая РТ-2 диаметром 44 мм, высотой 20 мм, или РТ-4 (при параллельном включении аппаратов по схеме «директор - секретарь», или для спаренного включения аппаратов и включения дополнительного звонка.

Годы выпуска и номера схем телефонных аппаратов ВЭФ (не все)

B.A.G.T.A. F № 24000. 1936
BAGTA F № 360000, 360010,
360000B, 360003 1940 НКЭП СССР
BAGTA F № 360100 и 360101 1949 МПСС СССР
БАГТА-49 Ф.411.10.04 и Ф.411.10.05 1949 МПСС СССР
БАГТА-50 Ф.411.10.06 1951 МПСС СССР
1954 МРТП СССР
БАГТА-50 МБ Ф.411.00.09 1953
БАГТА ЦБ кн-50 Ф.411.10.09 1953
БАГТА-50 МБ РР2.180.000 1957
БАГТА-50 АТС РР2.184.012 1957
БАГТА-50 АТС РР2.184.037 1960 СНХ ЛССР
БАГТА-50 ЦБ РР2.182.019 ?
БАГТА-50 ЦБ кн РР2.182.025 1963
БАГТА-50 ЦБ спец РР2.182.026 1963
БАГТА-62 РР2.184.094/095 1962
ВЭФ ВТА-НЗГ РР2.184.000 1961 ?
ТА-60 АТС Viktorija РР2.184.046 1960
ТА-60 ЦБ 1960
ТА-60 АТСГ-П ХЯ2.187.003 1964

НКЭП СССР — с 17 апреля 1940 года по 15 марта 1946 года.

МЭП СССР - с 15 марта 1946 года из одноимённого наркомата.
28 июня 1946 года из него выделено Министерство промышленности средств связи СССР.

МПСС СССР - с 28 июня 1946 года по 5 марта 1953 года.

Советы народного хозяйства – сокращённо: совнархозы, СНХ. Территориальные коллегиальные органы управления народным хозяйством. Созданы в 1957 г., ликвидированы в октябре 1965 г.

АндрейР писал(а): ↑

23 ноя 2023, 13:57

Здравствуйте. Подскажите пожалуйста, это знак какого телефонного завода?

завод № 649
шадринский телефонный

завод № 649 действительно
шадринский телефонный, но логотип бьётся другой. Откуда у Вас эти сведения о логотипе?

это наиболее современный товарный знак завода, который висел на здании годов этак с 70-х до его банкротства.
До этого был такой, как на конденсаторах БГЗ
http://155la3.ru/images/bgz_1_1.jpg
а синусоида существовала до начала 50-х.

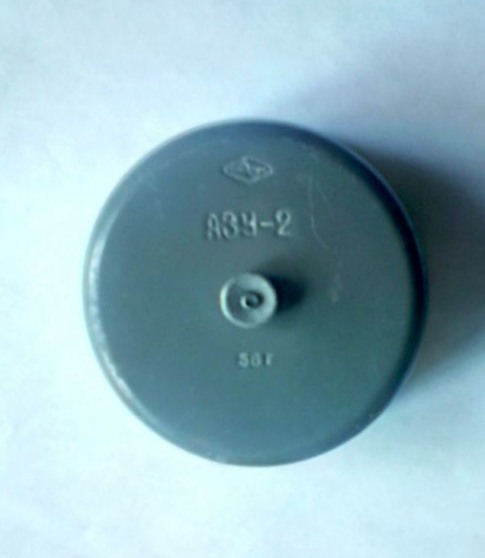

Плохое фото из сети Абонентское защитное устройство АЗУ-2, их продукция, Но дата вроде 56г?

Да, дата 56

Paganini писал(а): ↑

25 фев 2024, 14:25

Откуда у Вас эти сведения о логотипе?

эти сведения о логотипе у меня из моей тетрадки.
а появились они там лет 10 тому назад, даже больше.
тогда на одном форуме реконструкторов ( это дядьки, которые в войнушку играли) разбирали телефонную трубку , которая была с таким логотипом из первых послевоенных. из комплекта радиостанции.



а потом нашли, что с таким логотипом ещё и лопухи были, в комплекте приёмника ПТС-47.

что касательно порядка появления, исчезновения, смены логотипов,то он определялся Общесоюзным законом о товарных знаках действовавшим с 1926года и до исчезновения СССР и менявшимся лишь в части уплаты размера налога за пользование им.
закон имеется в открытом доступе для всех желающих. можно скачать.
https://rusneb.ru/catalog/000199_000009_009153516/

Вполне себе заводской аппарат, отработал лет 20 (к декабрьскому сообщению).

Вот ещё у коллеги с нашего форума такой выискался

Paganini писал(а): ↑

24 июн 2024, 00:40

С 1980 года есть не использовавшийся тел. аппарат польский "Яскер".
Очень красивый. Достался с весьма странным лёгким дефектом в номеронабирателе, который быстро устранил.
Надеялся использовать по прямому назначению после проведения тел. компанией линии.
В очереди на телефон стояли с 1975 года. Открытка на установку пришла в 2006 году, когда у нас уже были не от хорошей жизни сотовые телефоны. Стоимость установки линии под телефон была 8500 руб. без стоимости аппарата. Мы посмеялись сквозь слёзы.
Когда под руку попадётся, помещу здесь фото.
