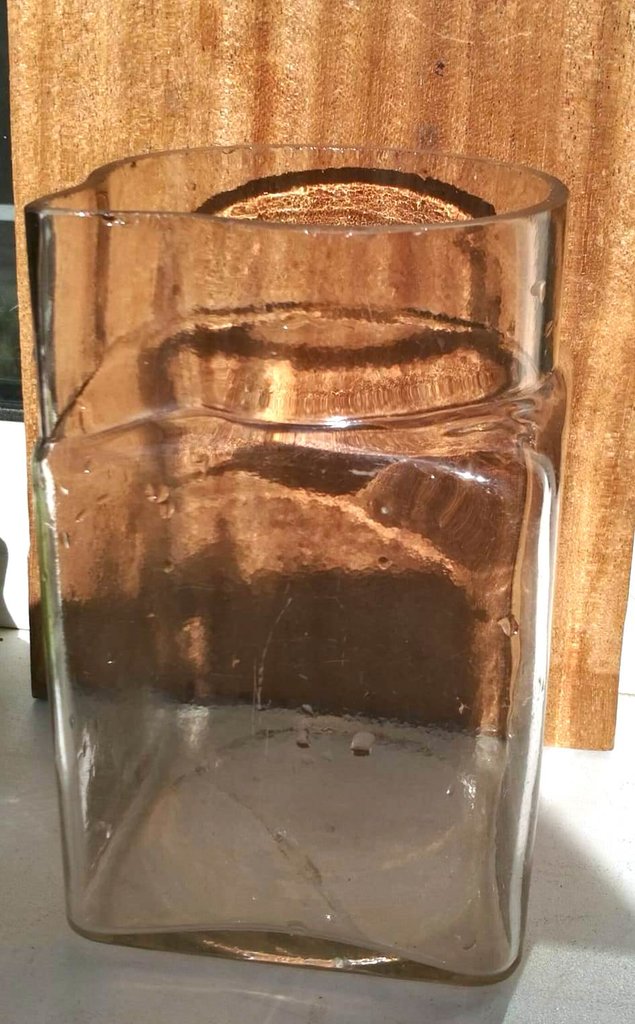

Случайно досталась такая стеклянная банка ( или стакан , как в некоторых описаниях)



Решил поставить ее в настенный Эриксоновский телефон но не подошли размеры.



На "госкаталоге" нашел прейскурант изготовителя, но чем отличаются три типа , непонятно

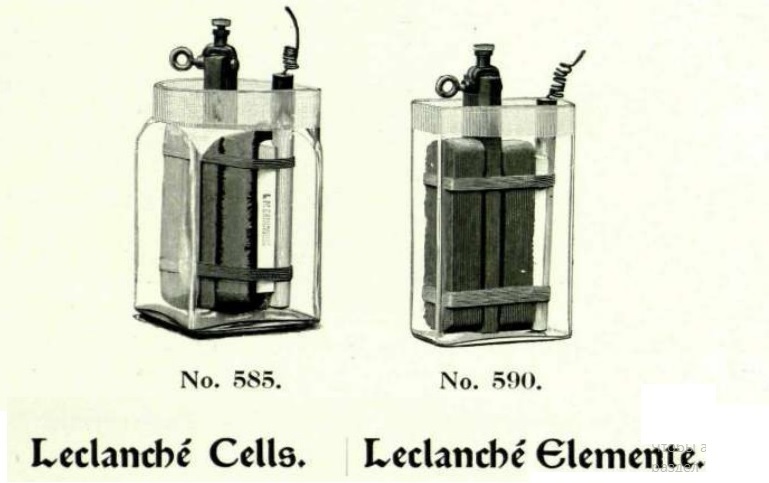

В каталоге Эриксона 1902 года есть размеры


Leclancbé Cells,
N o . 585 .
Dimensions 160x95x9 5 mm.
This size is suitable for large size wall telephones. 120 grammes of sal ammoniac to be used.
Weight i,20 ko.
N o . 590 .
Dimensions 150 x 95 X 55 mm.
This size is suitable for ordinary and small size wall telephones. 60 grammes sal ammoniac to be used. Weight 0,90
ko.


В моем случае размер банки 165 х 105х105 мм


Устройство элемента



Элементъ Лекланше (угольно-цинковый и съ одной жидкостью) состоитъ изъ:
1) стекляной банки Б. , черт. 51 (банка можетъ быть какой угодно формы);
2) пластинки преесованнаго угля (кокса) J, с ъ прикрѣпленнымъ къ ней зажимомъ 3 для включенія въ цѣпь; уголь
служить положительиымъ полюсомъ Д- (взамѣнъ мѣди);
3) двухъ агломератовъ А, А, изъ прессованной перекиси марганца, расноложенныхъ
по сторонамъ угля ;
4) круглой цинковой палочки Ц, служащей отрицательнымъ полюсомъ
5) раствора нашатыря въ водѣ
Для того, чтобы полюсы и агломераты не болтались въ банкѣ,
ихъ скрѣпляютъ резиновыми кольцами Р, Р, как ъ показано на черт. ,
причемъ для отдѣленія цинковой палочки отъ агломерата изоляторомъ—между ними помѣщаютъ фарфоровую прокладку Ф .

Электровозбудительная сила элемента около 1.5 вольта; внутренне е соцротивленіе 1.5—2 ома.

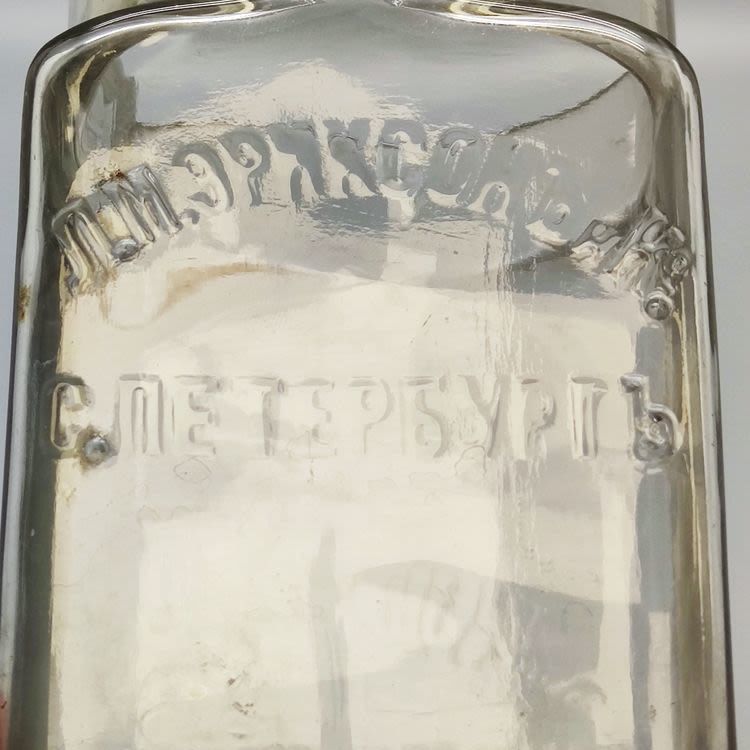

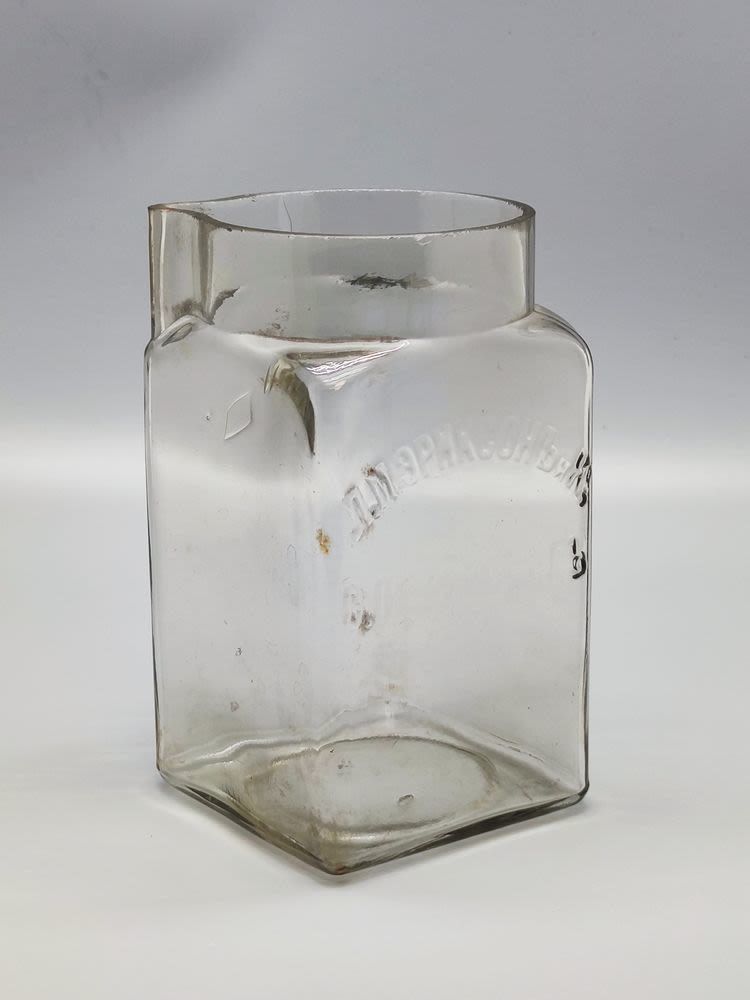

на одном из аукционов встречалась такая банка производства Эриксон СПб но цена была не гуманная





Кто то может добавить по теме????

В каталоге ВЭСО 1933 года размер элементов Лекланше обозначен как 150х90 х90 мм



но страниц где описывается сам элемент я не видел.

И до какого года они применялись ?

AV66 писал(а): ↑

30 сен 2024, 20:42

В каталоге ВЭСО 1933 года размер элементов Лекланше обозначен как 150х90 х90 мм

Да.Подобрать, конечно,банку под размер и оживить элемент.Если нужна практичность,то современную батарейку вставить.Мы в детстве и не знали ,как называется всеми любимая 1,5 вольтовая батарейка для фонарика...Удачи в творчестве.AV66, С уважением.Юрий.

Был удивлен что такой элемент мог работать без замены компонентов до полугода, только подливай воду. Да и потом простейшие манипуляции по замене внутрянки.


"Чтобы зарядить такой элементъ нужно: налить въ банку кипяченой, не горячей, воды и всыпат ь одну— двѣ ложки нашатыря и, затѣмъ, собравъ полюсы и агломераты, вставить ихъ в ъ банку; элементъ черезъ нѣсколько минутъ начинаешь работать полной силой...

Уходъ за элементами Лекланше сводится къ тому, чтобы периодически доливать ихъ водой, поддерживая уровень жидкости дюйма на 2 отъ верхняго края банки и черезъ 3—6 месяцевъ досыпать по 1—2 ложки нашатыря в ъ зависимости отъ работы элемента.
Они не боятся толчковъ, сотрясеній и даже переноски -съ места на мѣсто.

Возобновляюсь элементы Лекланше обыкновенно раза 2 въ годъ; при этомъ цинковая палочка очищается отъ налета
соли до металлическаго блеска и если она сохранилась хоть на І/4 своей толщины, то считается годной для дальнейшаго употребленія;
уголь , агломераты и банка начисто отмываются отъ налетовъ соли и элементъ снова заряжается." (Бубновский. Курс ж\д телеграфии и телефонии 1917 год)

По прейскуранту 1914 года фирмы Гейслер :
Телефонный настенный аппарат МБ стоит от 30 до 40 р
Элемент Лекланше стоит 75 копеек.

Оптовые цены (за 100 шт)завода завод Бюксенмейстера в Кинешме - 50 копеек( прейскурант выше)

Ничего себе цены на телефонные аппараты.Для того времени очень дорого.

Tofiq62 писал(а): ↑

01 окт 2024, 15:46

Ничего себе цены на телефонные аппараты.Для того времени очень дорого.

Тофик , в то время была была купюра 100 рублей ( Катенька )
И 500 рублей с Петром.
Рабочий мог себе позволить купить. Вот только нужен ли он ему был ?
Рабочий получал 70-80 рублей.

podol007 писал(а): ↑

01 окт 2024, 16:10

Рабочий мог себе позволить купить.

podol007 писал(а): ↑

01 окт 2024, 16:10

Рабочий получал 70-80 рублей.

AV66 писал(а): ↑

01 окт 2024, 15:00

По прейскуранту 1914 года фирмы Гейслер :
Телефонный настенный аппарат МБ стоит от 30 до 40 р
Элемент Лекланше стоит 75 копеек.

а по прейскуранту посылторга 1935 года

Пентатоник писал(а): ↑

01 окт 2024, 16:42

podol007 писал(а): ↑

01 окт 2024, 16:10

Рабочий мог себе позволить купить.

podol007 писал(а): ↑

01 окт 2024, 16:10

Рабочий получал 70-80 рублей.

1913 год экономический взлет России.
Народ жил в достатке , об этом говорит рождаемость, которая
Значительно увеличилась в 1913-14 годах.
К сожалению вмешалась война 1914 года.

Сегодня получая 70-80 т.рублей можно купить телефон за 30-40 т.руб ?

loht писал(а): ↑

01 окт 2024, 17:02

AV66 писал(а): ↑

01 окт 2024, 15:00

По прейскуранту 1914 года фирмы Гейслер :
Телефонный настенный аппарат МБ стоит от 30 до 40 р
Элемент Лекланше стоит 75 копеек.

а по прейскуранту посылторга 1935 года

Тут наверное интересно сравнит с прейскурантом на телефонные элементы Лекланше, которые были в квадратных банках а не с круглыми "Геркулес" для ламповых приемников

AV66 писал(а): ↑

01 окт 2024, 17:31

Тут наверное интересно сравнит с прейскурантом на телефонные элементы Лекланше, которые были в квадратных банках а не с круглыми "Геркулес" для ламповых приемников

Можно и так.
Элементы от Эриксона в 1897 году стоили 1,25 рубля серебром

"Эриксон СПб" 1910 Каталог



т.е у Эриксона
95х95 - обыкновенные
95х 55 - узкие

что такое Р.С. ?

Гейслер их называет: Квадратная банка\ плоская банка

AV66 писал(а): ↑

01 окт 2024, 17:59

что такое Р.С. ?

Р.С. это рублей серебром

были ещё рубли ассигнациями

Акционерное общество Юрьевской телефонной фабрики 1913



Вероятно более массовый выпуск и конкуренция позволили снизить цену на данное изделие


И для справки - немного о Юрьевской фабрике - перевод с эстонского гуглой

1907 год в августе эстонец Пауль Мулликас (как правило, эстонские газеты использовали имя Пауль Маллик) основал компанию Telefonivabrik Edisson & Co. преимущественно для производства телефонов.
В 1910 году владельцами компании стал ряд предпринимателей из Тарту.
В 1912 году предприятие было преобразовано в акционерное общество с капиталом 100 000 рублей. В связи с этим изменилось и название: Tartu Telefoni Vabrik Aktsia Selts. Устав акционерного общества был опубликован в официальном издании Сената 11 января 1912 года. В документе, направленном в Министерство внутренних дел Эстонской Республики 20 сентября 1920 года, названы учредители. Фромхольд Кангро, Рудольф Фишманн, Ганс Лелль, Вильхельмина Рютли (муж Оскара Рютли), Хуго Грип и Пеетер Койк. На предприятии работало 70 человек. Первый крупный заказ поступил от правительства города Санкт-Петербурга на изготовление 1500 телефонных аппаратов.
В 1913 году на заводе было построено новое каменное здание и модернизировано оборудование.
1914 рабочих 100.
Перед Первой мировой войной по заказу города Санкт-Петербурга было построено всего 4000 телефонных аппаратов, большее количество аппаратов было отправлено также в Сибирь и причерноморские районы, по заказам Российское почтовое и железнодорожное управление было выполнено.

1915-17 Во время Первой мировой войны было изготовлено большое количество телефонов для русской армии - всего 12 000 телефонов. В 1917 году российское правительство заказало 7000 телефонных аппаратов в качестве последнего крупного заказа, но из-за революции и оккупации вся партия не была доставлена, и заводской склад был остановлен.
1918-20 Во время Освободительной войны телефоны поставлялись в эстонскую армию, почтовое и железнодорожное управление (в основном за счет запасов).
По окончании войны завод снова заработал на полную мощность. Было ясно, что внутренний рынок слишком мал, чтобы удовлетворить производственные мощности, и необходимо было найти возможности для экспорта. Большое внимание уделялось качеству продукции, а также внешнему виду. Это, вместе с относительно низкой ценой, вскоре привело к увеличению заказов фабрике из-за границы.
В 1920 году выполнялись в основном государственные заказы.

AV66 писал(а): ↑

30 сен 2024, 20:42

И до какого года они применялись ?

и элементы прямоугольные Лекланше ,и элементы Геркулес круглые, применялись на советских ж.д.весь период ВОВ для связи и сигнализации.
и после войны ещё какое-то время применялись.

loht писал(а): ↑

01 окт 2024, 18:12

AV66 писал(а): ↑

01 окт 2024, 17:59

что такое Р.С. ?

Р.С. это рублей серебром
были ещё рубли ассигнациями

До реформы Витте, после которой рубль стал обеспечиваться золотом, и различие исчезло (в начале 1897 г.). Тут как раз еще дореформенные прейскуранты.

В сети выплыла картинка "Геркулесъ КР"
высота 19 см ,диаметр 9 см

возможно от гальванического элемента?
