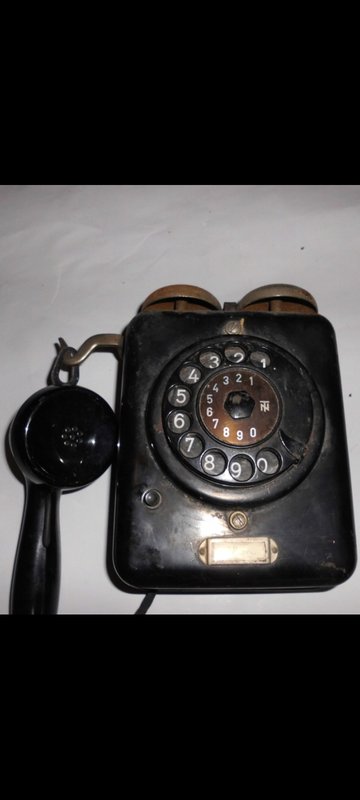

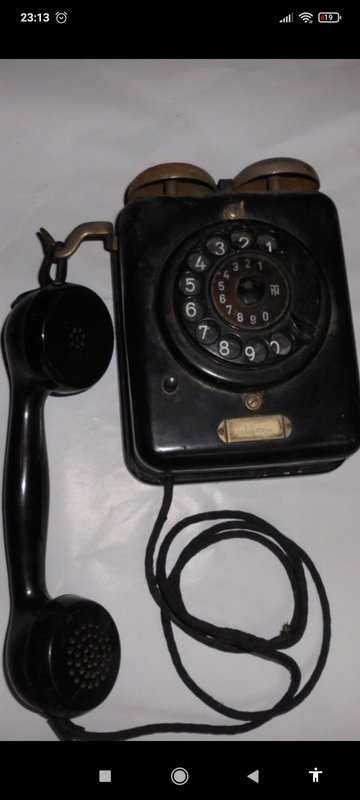

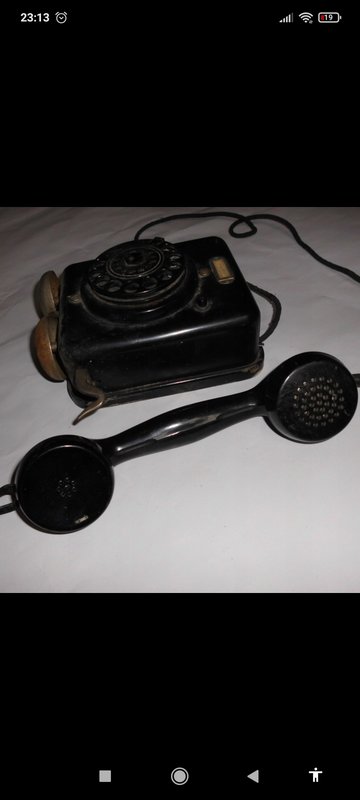

В середине 80х приятель помыл из приёмной министра путей сообщения ссср в связи с проводившемся там ремонтом помещения
Трубка похоже не родная , хотя ухо вроде родное
Собственно вопрос
производитель
модель
годы выпуска

Сименс модель W- 24

Трубка естественно не оригинал.
Трубка из нескольких частей собрана. Основа труьки и амбушюр телефона это МТ-17 ( Пермь) а амбушюр микрофона с решёткой от трубки Красной Зари.. По крайней мере по фото мне так видится

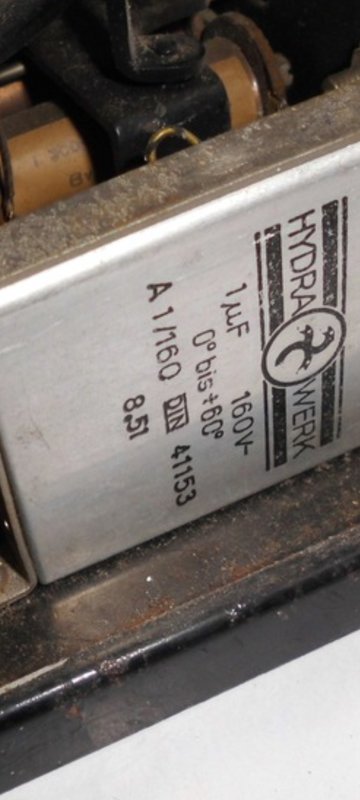

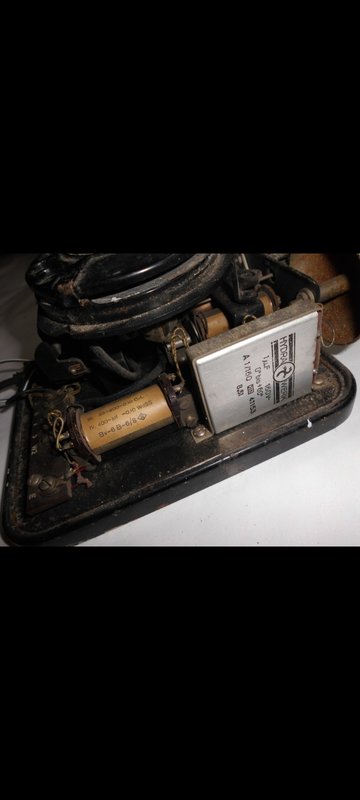

Буквенный диск с латиницей заменён на советский По дате на конденсаторе это Январь 1942 - го года, но скорее всего конденсатор менчли при ремонте. Думаю, эту модель перестали выпускать к этому времени так как пошла в серию модель W-28 в настольном и настенном исполнении. .

Выпускался с 1924 года возможно по середину 30-х( точной информации о конце выпуска у меня нет)

Paganini писал(а): ↑

09 сен 2024, 22:28

Сименс модель W- 24

А почему не ZB.SA.19. ?

А может и он, сегодня посмотрю каталог

К сожалению каталог откладывается на 2+ недели. Сотрудник в отпуске. Как выясню, обязательно напишу

товарищ немец пишет

http://www.fernsprecher.de/museum/museum.htm

ZB SA 19 Wandapparat, Hersteller: Siemens & Halske, Baujahr: ca. 1920
Da dieses Gerät nur etwa 5 Jahre gebaut wurde, ist es nicht allzu häufig. Die Außen-Glocken und der altmodische Handapparat machen es zu einem begehrten Schmuckstück. Bei meinem Apparat fehlt leider der Einspruch (Mikrofon-Trichter).
Den 19er gibt es in zwei unterschiedlichen Ausführungen. Auf dem Foto ist die jüngere Variante abgebildet. Die ältere Ausführung basiert fast vollständig auf dem OB07. Man erkennt diese Ausführung an den verzierten Schrauben an den Glocken sowie an der Gabel, welche in Höhe der Mitte des Gerätes angebracht ist. Der OB-Fernsprecher wurde um einen Nummernschalter ergänzt, der an Stelle des Mikrofons in die Gehäusemitte eingebaut wurde. Der Hörer wurde durch einen Kombinations-Handapparat ersetzt, welcher Mikrofon und Hörer zusammenfasste - so, wie es noch heute üblich ist.

zb sa 19 производство c 1920 года
поскольку он выпускался около 5 лет то не очень распространён
к сожалению воронка микрофона на моём аппарате отсутствует
существовал в двух версиях
в ранней версии вилка крепилась на высоте середины аппарата



пысы......почему-то ни на одном немецком сайте настенный аппарат тип W-24 мне так посмотреть и не удалось.
а увидал сей только на русском, откуда уважаемый Paganini сюда его картинки скинул
вот и имею подозрение, а не очередное ли это фуфло ?

Для этого каталог и есть. Посмотрю напишу

Кстати там колхоз, крышка над чашками звонков и крючок снизу для подвешивания трубки чужие, от нашей Красной Зари настенной.

Paganini писал(а): ↑

10 сен 2024, 18:15

Для этого каталог и есть. Посмотрю напишу

имею смутное подозрение шо через две недели, пока вы ищете каталог , про етот аппарат все забудут
поетому лучше посмотреть сейчас в каталоге картинку и прочитать



Model 'SA 19', Automatic wall
telephone, introduced in 1919
- case of iron
- handset with tin telephon and
carbon-granule microphone
- induction coil
- dial switch
- polarized ringer
- capacitor

Меня интересует не 19 модель а 24- я именно её и хочу посмотреть

никакой W-24 производства Сименс и Гальске в природе не существовало.

А фуфло ето , поковырявшись в носу , придумали московские спекулянты старой техники.

Удачи !

9922 писал(а): ↑

09 сен 2024, 12:54

производитель

вот вам для сравнения фото внутренностей для сравнения ZB SA 19 ( в настенном варианте - Wandfernsprecher ...W19) от немцев

Не будьте таким грубым))) я конечно понимаю, комплексы, тяжёлая жизнь, но всё же не торопитесь, я де сказал, выясню, напишу. Удачи! Отличного дня!

Paganini писал(а): ↑

11 сен 2024, 09:40

Не будьте таким грубым))) я конечно понимаю, комплексы, тяжёлая жизнь, но всё же не торопитесь, я де сказал, выясню, напишу. Удачи! Отличного дня!

не смешите мои старые лапти )))
я с немецкими телефонособирателями на из вассэре ещьо лет 15 тому назад начал общаться.
вассэр это в переводе с немецкого вода. вот они там и льют друг другу воду в ухи.
и если бы в природе существовал НАСТЕННЫЙ W-24 то они бы про такой шота слыхали бы.
а покуда они про такой ничего не слыхали, то и написали в своей википедии про W-24 так
https://de.wikipedia.org/wiki/ZB/SA_24

Der Tischapparat ZB/SA 24 (Zentralbatterie-Betrieb/Selbstanschluss-Betrieb, Modell 24) war ein von Siemens & Halske entwickelter und 1924 unter der Bezeichnung „W 24“ von der Deutschen Reichspost als Standardapparat in Betrieb genommener Telefonapparat. „W xx“ war die ab 1924 von der Post verwendete Bezeichnung für Wählapparat. Das Vorgängermodell war der kurz nach dem Ersten Weltkrieg eingeführte optisch ähnliche etwas größere ZB/SA 19......

НАСТОЛЬНЫЙ аппарат zb sa 24 был разработан и введён в эксплуатацию в качестве стандартного аппарата рейхпочты в 1924 году.
наименование W24 он получил от наименования типа номеронаберателя применяемого в рейхпочте (номеронабиратель образца 24 года).....


в соответствии с такой системой и последующие телефоны дойчпочты именовались как W28, W38 , W48...

пысы...я сочуствую вашей тяжёлой жизни, поди не выспались из-за воздушной тревоги )

Дискуссия с моей стороны прекращена.
После того, как я пороюсь в материалах и каталогах музея, обязательно напишу.

Итак, раскопки в музее и в сети дали такой результат.
Каталог Сименса, который у нас есть к сожалению более поздний, 1928 года. И в нём нет ранних аппаратов, только новые (W-28 итд) . Поэтому с этой стороны информации нет. Раскопки же и сравнения таких аппаратов по фото
друг с другом , в том числе и с нашим музейным и с аппаратами с Мешка и с Авито дало вот этот мой вывод.
Действительно, это модель zb sa 19e

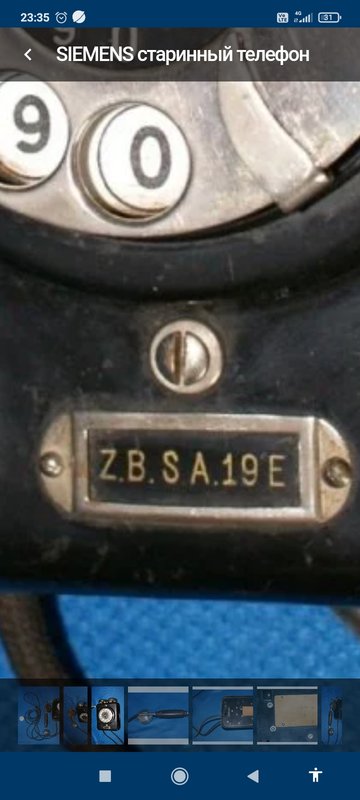

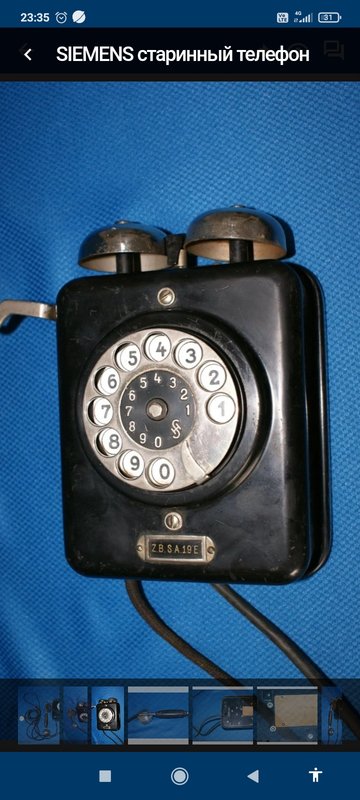

На ранних аппаратах название модели наносили прямо на корпусе, чтобы она была видна в рамке - держателе номера и она обычно была закрыта бумажкой с номером вот как тут

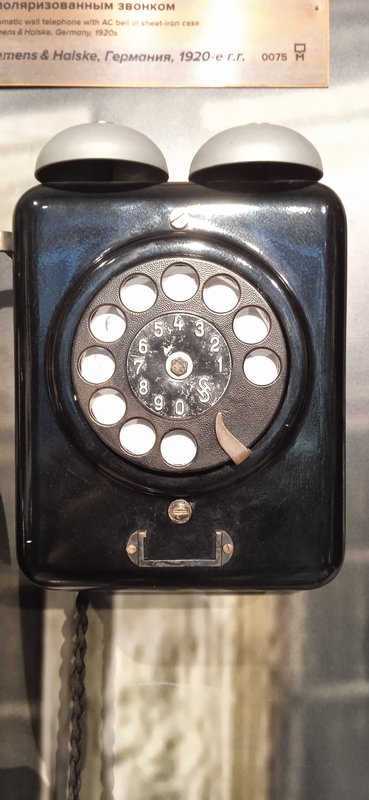

На более поздних аппаратах эту надпись наносить перестали, вот как тут на нашем музейном аппарате 34 года выпуска

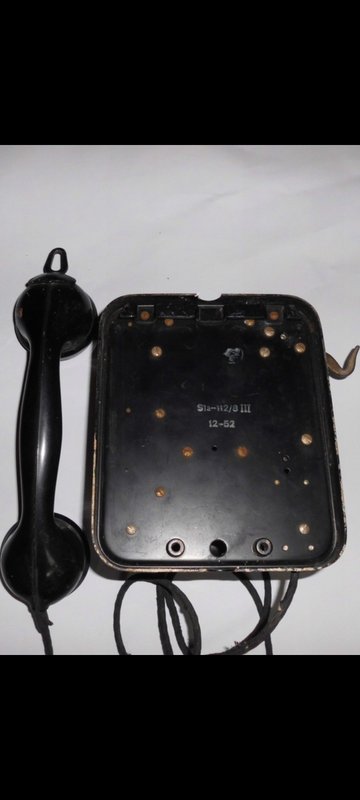

Кстати, утверждение моего оппонента, что это модель редкая так как выпускалась очень недолго- неправильно. До середины 30-х то есть минимум 15 лет данная модель точно выпускалась. А аппарат абсолютно такого же внешнего вида от другого производителя я нашёл выпуска аж 1952 года. Вот его фото.

Paganini писал(а): ↑

30 сен 2024, 23:18

Итак, раскопки в музее и в сети дали такой результат.

В 1923 году Советы заключили с Сименс-Гальске договор на поставку 100 номерных АТС в комплекте с телефонами.
Для нужд ряда государственных организаций.

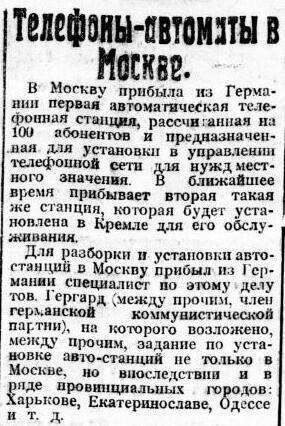

А в марте 1924 года московская пресса радостно сообщила

А это к чему тут?

Это по теме. Под «телефонами-автоматами» тогда понимали не таксофоны, а телефоны, предназначенные для подключения к АТС.

Это понятно, какое это отношение имеет к данной теме про настенный аппарат
