Давно хотел написать об этом изделии Пермского телефонного завода Телта. Но всё никак не доходили руки.

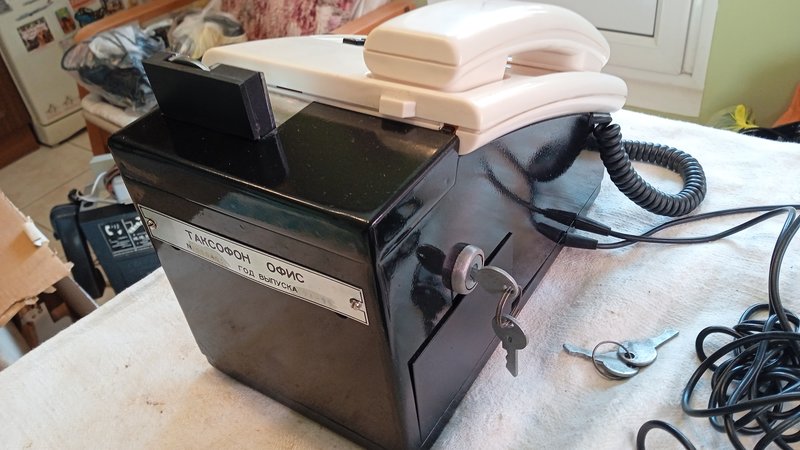

Итак, новенький, капсула времени в оригинальной упаковке. Полный комплект. Почти 30-летний аппарат лежал где-то на складе и появился у нас в музее уже с год как.

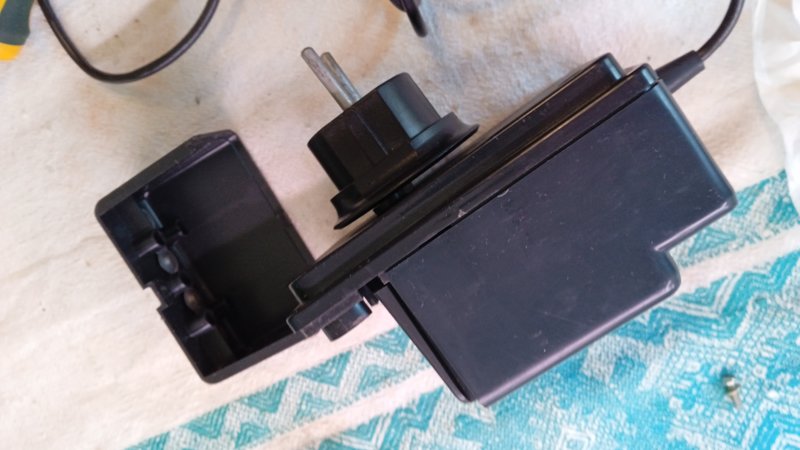

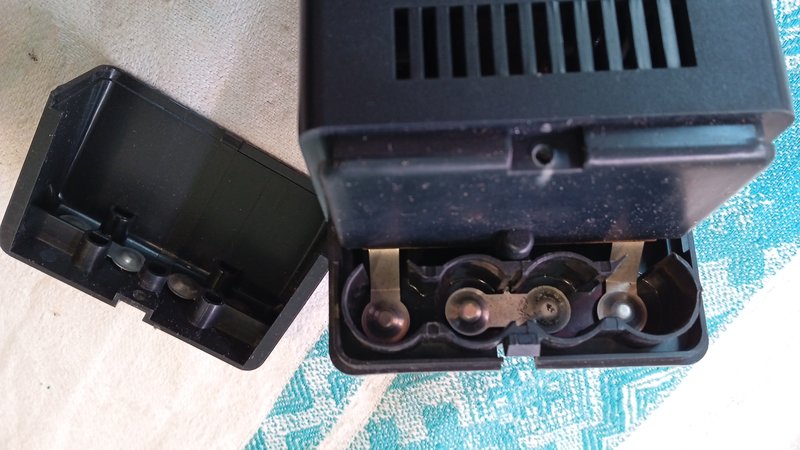

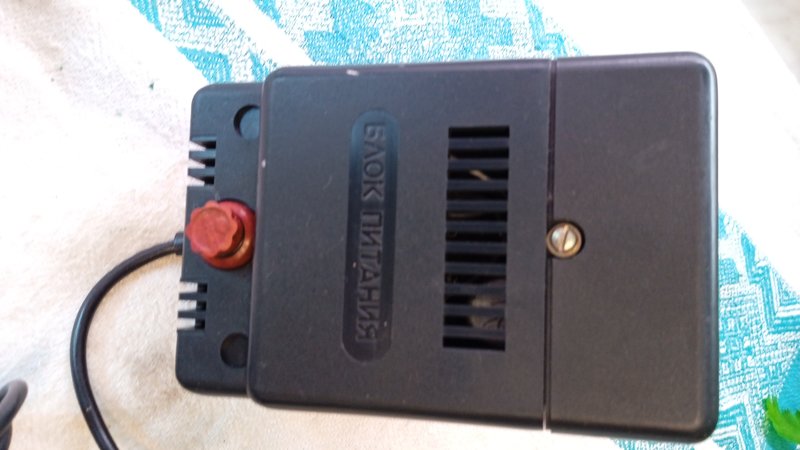

Год изготовления-1995 . Производство Пермский телефонный завод . В комплекте - две пары ключей ( от замка копилки и замка переключения таксофон/ телефон. Жетоны специальные к нему ( в полиэтиленовом пакете примерно штук 400-500 не считал)) ), блок питания с отсеком для аккумуляторов резервного питания , предохранитель в бумажке и вилка стандартная телефонная с розеткой .

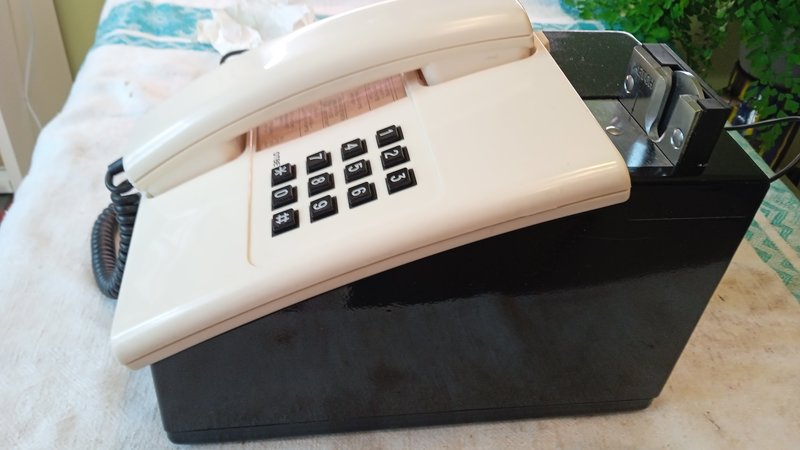

Такофон сделан на базе модифицированного телефонного аппарата Спектр - 201 на массивном тяжёлом металлическом основании
По умолчанию заводская настройка была такая, бесплатный набор в режиме таксофона -3 цифры. ( аварийные и спецслужбы) , установлено время тарификации 3 минуты ( каждые три минуты просит новый жетон.
От завода заблокирована первая цифра набора -8 чтобы не звонили на межгород.
Переключение режимов Таксофон / Телефон- ключом
В режиме телефон всё ограничения не действуют.
В режиме таксофон входящие звонки - бесплатно, также можно перемычками на плате выставить время соединения по одному жетону 3, 6 и по моему 10 минут а также безлимитное. ( один раз жетон закинул и говори сколько влезет) трубку положил и цикл сброшен. А также перемычками можно выставить количество цифр бесплатного соединения 2, 3 или 4 .
Убрать блокировку восьмёрки без переделки аппарата не возможно.

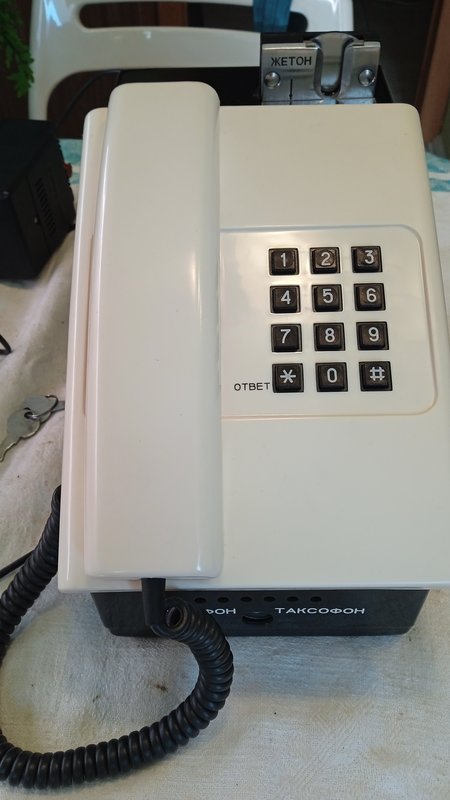

Принцип работы, после набора 2-х или более ( до 4-х) цифр микрофон отключается и включается после нажатия кнопки ответ и соответственно кассирования жетона . С небольшой задержкой, порядка 2-х секунд.
Если жетон не опущен то секунд через 20 соединение прерывается .

Достаточно редкий аппарат. Их видимо не так много выпущено и том более сохранилось))

Крепление к столу предусмотрено, чтобы не унесли вместе с жетонами?

Как дополнение к тексту автора. Таксофон "Офис" разработан в НИИ АТТ в 1993 году за 4 месяца. Изготавливался 3 конторами: НИИ АТТ, ООО "Инита" ( дочка НИИ АТТ) и завод "Телта" . Комплект жетонов для 1 таксофона был везде заложен -200 штук. Использовались 2 типа жетонов для НИИ АТТ и "Инита" - жетоны , изготовленные ЛМД ( "двухполосные"). "Телта" - жетоны собственного изготовления ("трехполосные" с выбитой надписью TELTA). Конструкция жетонов была разработана той же командой, что и таксофон "Офис". Разработку жетонов ( ОКР) оплатила "МинСвязи". Согласно ТЗ было разработано 84 типа жетонов. Опытная партия из 8 типов была выпущена на ЛМД ( по 100 штук). В серию пошли из всей массы жетонов ( 84 типа) только 2. Один тип выпускался на ЛМД , второй на заводе "ТЕЛТА". Жетон "TELTA" в исполнении ЛМД крайне редкий.., ибо на заводе при проектировании оснастки все опытную партию ЛМД этого типа ( 100 штук) растеряли. У меня 2 штуки забрали по 5000 без торгов.
Конечно таксофон был создан не на базе "Спектр -201". Просто мы использовали этот корпус ( только корпус) как серийное изделие, освоенное заводом. Блок питания тоже был использован серийный от разных телефонов типа, например: "Спектр-001". Продавался таксофон неплохо. Очень его любили все виды кафешек по все й РФ. Но потом злые связисты смекнули , что вся прибыль от предоставления услуг связи идет владельцам таксофонов и обратились в налоговую службу страны .... , которая увидела в таксофоне источник незаконного получения прибыли. Все быстренько закрылось. Вот такая история у этого таксофона. И в добавление.... завод успел наклепать примерно 120-180 тысяч жетонов "TELTA".

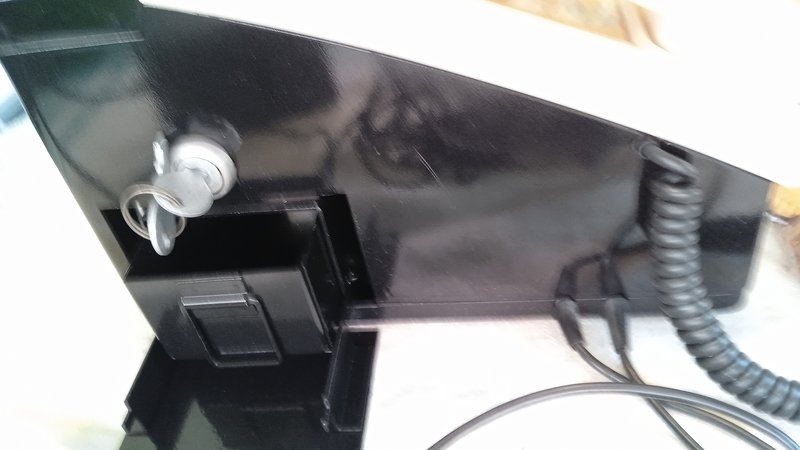

Крепление к столу не предусмотрено. Но на задней стенке предусмотрены отверстия, для крепления на стену
По поводу модифицированного телефона Спектр-201,

kass20 писал(а): ↑

30 май 2024, 22:55

Конечно таксофон был создан не на базе "Спектр -201". Просто мы использовали этот корпус только корпус как серийное изделие, освоенное заводом

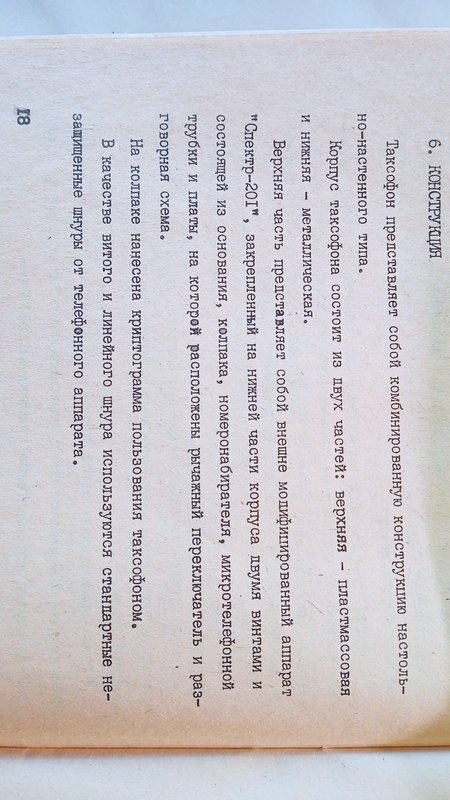

то так написано в паспорте на таксофон, это не мои придумки.

Надо посмотреть в первоисточнике кто из моих инженеров писал ТО. Писал не один человек. Разделили работу по главам. Конструктор свое, схемотехник свое. Руководитель ОКР все текстовки в кучу собирал. Там еще и ТУ надо было написать... целый воз бумаги. Так что какие-то ляпы могут быть... Если вникать в текст то следует к конструкции "Спектр-201" отнести и "Спектр-202", "Спектр-203", "Спектр-209". Не обращайте внимание. ТО на на таксофон " Офис" не Конституция .... можно простить неточности.

Да я разбирал аппарат и прекрасно видел, что всё платы ( усилитель МТ и плата в ТА) другие, сделанные для таксофона но их корпуса, наборный узел шнуры и что-то ещё, уже не помню оставили. Видимо у них модификация означает то, что врезана кнопка ответ
