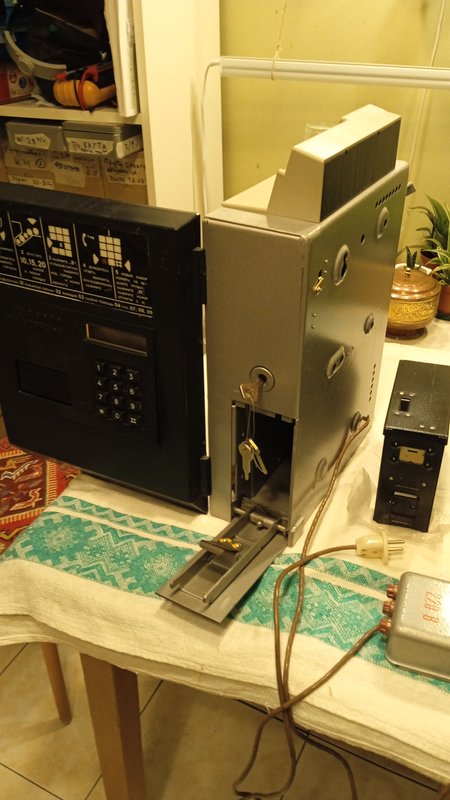

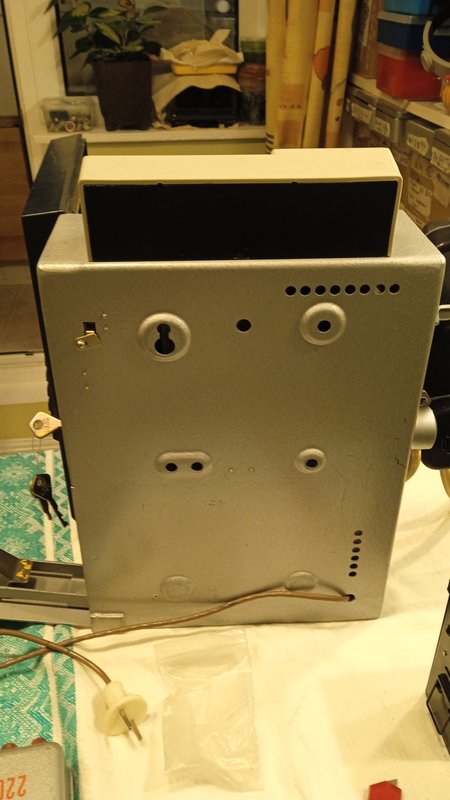

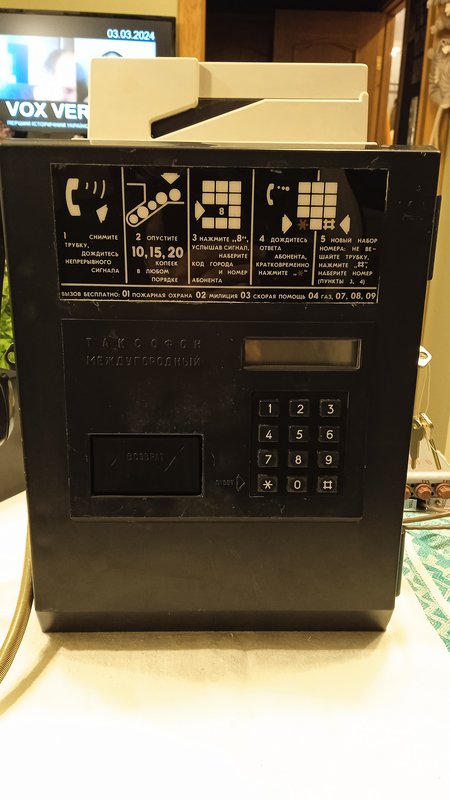

Достал такого редкого зверя, новый, с хранения, комплектный, выпуск - начало 1992 года. Подаёт признаки жизни. Может у кого-то есть его схема, описание, инструкция? Хочу полностью запустить его в работу . Спасибо!

Стало интересно, что выводит на индикатор: сегменты или пиксели. И если внутри микропроцессор, то какой.

Удивляет, как варвары до него не добрались?

Я чё-то всерьёз подозреваю, что без ЭВМ ДВК-3 этот агрегат может и не заработать. Это "из комплекта" переговорного пункта таксофон, а статистика и управление было через комп именно ДВК-3. Довелось как-то раз слышать краем уха и видеть краем глаза модернизацию переговорного пункта в 1993 году.

Ну, если исходить из того, что у него всего два линейных провода на входе , аппарат явно аналоговый (разговорная часть) и он полярность правильную от линии хочет, то вряд-ли

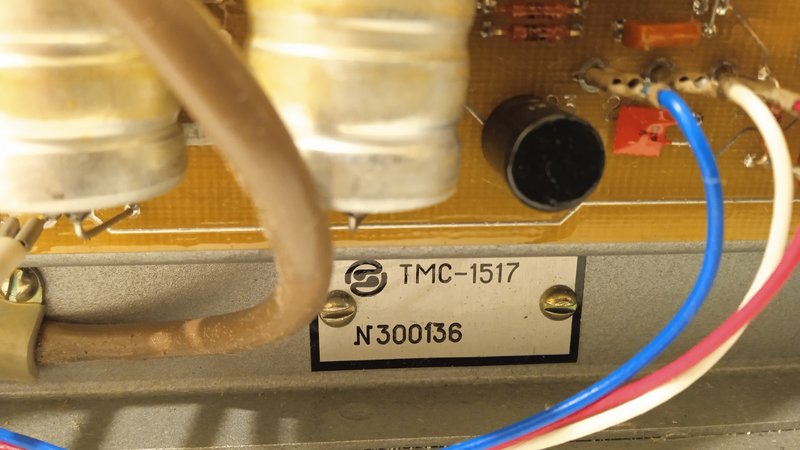

Таксофон ТМС-1517. Разработка НИИ АТТ (г. Пермь) 1988 года. Поскольку Пермский телефонный завод отказался его производить, КД было продано за 80 тысяч рублей заводу "Вектор" ( г. Свердловск) Принцип действия - автономная тарификация. Прием 3 типов монет 10,15 и 20 коп образца 1961-1991 г.
Первоначальный вариант : Процессор КР1816ВЕ35. Память на К573РФ2. Индикатор 8 знаков под управлением МС КР1008ВЖ3 , позднее КР1820 ВГ1. Производитель индикаторов - завод в г. Речица ( Гомельской обл), далее НПО "Интеграл" ( Минск). Было несколько модификаций и по корпусу и по эл. схеме. Жетонный вариант с 1993 года- 2 модификации: под жетон ЛМД на базе 15 копеек , далее под жетон собственного производства завода "Вектор". При совместных усилиях завода "Вектор" и завода "Экситон" на база ТМС-1517 был "сделан" самый первый вариант карточного таксофона в 1992 году. Дополнительно: настройка монетного варианта проводилась по эталонам монет, выпущенными ЛМД в 1990 году специально под этот проект. Достоверность приема годных монет и отбраковки суррогатов достигла в этом таксофоне 98%.

Отличное описание, пригодится в музей, к аппарату.
Есть ли у Вас схема и мануал?

Paganini писал(а): ↑

23 май 2024, 00:00

Отличное описание, пригодится в музей, к аппарату.
Есть ли у Вас схема и мануал?

Кажется сохранилось ТО на монетный вариант. Где-то есть фото опытного образца производства НИИ АТТ. В целом тиражи разных версий немалые были, непонятно почему у вас в музее их нет.

Этот будет первый из таких . Коллекция в основном европейская так как выкуплена в Швейцарии в своё время. Потихоньку дополняется и отечественными
А так, есть у нас Советские и Российские таксофоны, немного, но есть ( 5 штук разных) этот будет шестым

Если ТО есть, можно фото на почту или в личку Спасибо

Paganini писал(а): ↑

23 май 2024, 09:29

Если ТО есть, можно фото на почту или в личку Спасибо

ТО на 67 стр. Схемы у меня не сохранились.

Благодарю, а там есть что-то на тему как его программировать?

В этом ТО нет методов проведения процесса программирования. Была отдельная инструкция по программированию. В 1988 году была проблема с программированием... Был какой-то сложный алгоритм. Это потом все просто стало с программаторами. И тарифная сетка была значительно проще чем сейчас. Было всего 6 зон по межгороду. И для информации. В первоначальной версии программы наш программист "забил" бесплатную комбинации набора и мог бесплатно звонить по любому ТМС-1517 из любой точки СССР. Если найду эту инструкцию по программированию - сообщу.

Спасибо. Цель; запустить аппарат, чтобы он работал с монетами. Музей у нас интерактивный, всё что не под стеклом в витринах можно и нужно трогать, крутить звонить и т д. Дети конечно пытаются всё сломать но я мужественно чиню))

Paganini писал(а): ↑

23 май 2024, 20:05

Спасибо. Цель; запустить аппарат, чтобы он работал с монетами. Музей у нас интерактивный, всё что не под стеклом в витринах можно и нужно трогать, крутить звонить и т д. Дети конечно пытаются всё сломать но я мужественно чиню))

В этом плане натуральная работа таксофона занятна. Ибо тарификация автономная ... , и посему можно сделать его "живым" , если запитать линию от любого блока питания через резистор в 1 кОм. После набора ряда 10 цифр и нажатии кнопки "Ответ" монеты кассируются автоматом со щелчком электромагнита. Дерзайте.

А зачем от блока питания? У меня есть эмулятор линии, в конце концов в музее есть внутренняя станция с переполюсовкой в том числе. Прекрасно от неё работает АМТ-69 - 2 копейки

Paganini писал(а): ↑

23 май 2024, 23:25

А зачем от блока питания? У меня есть эмулятор линии, в конце концов в музее есть внутренняя станция с переполюсовкой в том числе. Прекрасно от неё работает АМТ-69 - 2 копейки

Я же не знал, что у вас есть в заначке АТС.

Для этой цели подойдёт GSM шлюз спрут универсал. И переполюсовка есть и импульсный набор.

kass20 писал(а): ↑

23 май 2024, 19:36

Была отдельная инструкция по программированию.

А где там настройки хранятся, в статическом ОЗУ с батарейкой?

twoporylyj писал(а): ↑

24 май 2024, 23:45

kass20 писал(а): ↑

23 май 2024, 19:36

Была отдельная инструкция по программированию.

А где там настройки хранятся, в статическом ОЗУ с батарейкой?

Ни каких батареек не было. Насколько я помню Заказчик присылал на завод "тарифную сетку". По ней составлялась прошивка для ППЗУ тарифов .Основная программа "сидела" в ППЗУ программы ( такие вот названия в тексте инструкции). Я нашел у себя эту инструкцию. Пару фото " введение" и "краткие сведения об изделии" . Копия слабая. Плохо читаемая.

Если программа на перфоленте, то для какой платформы?
