Впервые упоминание о нем встретил в каталоге Эриксона за 1902 год



далее гугл переводчик

Колокола.
Я поставляю два разных вида колоколов, а именно поляризованных колоколов и батарейные звоночки.
Поляризованные звонки подключаются непосредственно к магнитотелефонным приборам последовательно или параллельно на линии. Если
раструб инструмента имеет сопротивление до 300 Ом, колокола рис 425, 430, 431, 436 или 437 должны использоваться как расширение колокола, и в данном случае это включился последовательно с колоколом телефонного прибора.
Эту связь показывает схема №10 (стр. 125).
Если, с другой стороны, колокол прибора имеет сопротивление от 1000 до 2000 Ом, рис 426, 427, 432, 433, 438 или 439 следует
быть использованы, и все они помещены в шунт с колоколом телефонный прибор.
Этот подключение показано схемой №11 (стр. 125).

436
Каркас изготовлен из чугун
и колокол имеет 11 см.чашки и сопротивление 300 Ом.
Он снабжен крышкой для защиты и подходит для работа на открытом воздухе. Вес 5,0 кг.

437
похоже на № 436, но без
крышка. Вес 3,6 кг

438
Аналогичен № 436, но намотан
до 1000 Ом. Вес 5,2 кг

439
похоже на № 436, но намотано
до 2000 Ом. Вес 5,3 кг

Теперь что выпускает Красная Заря в конце 1920х годов.

Корпус латунный. Снаружи покраска слезла.

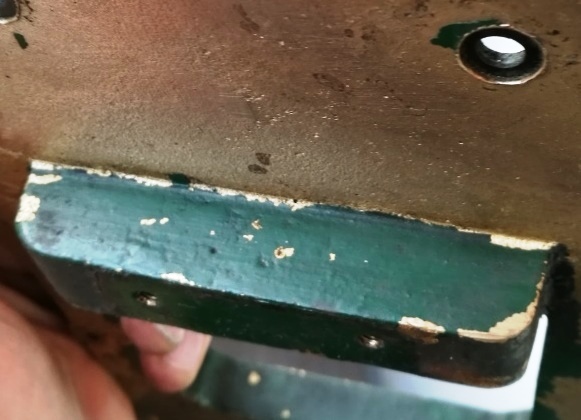

сохранился фрагмент темно зеленого цвета под креплением электромагнитов

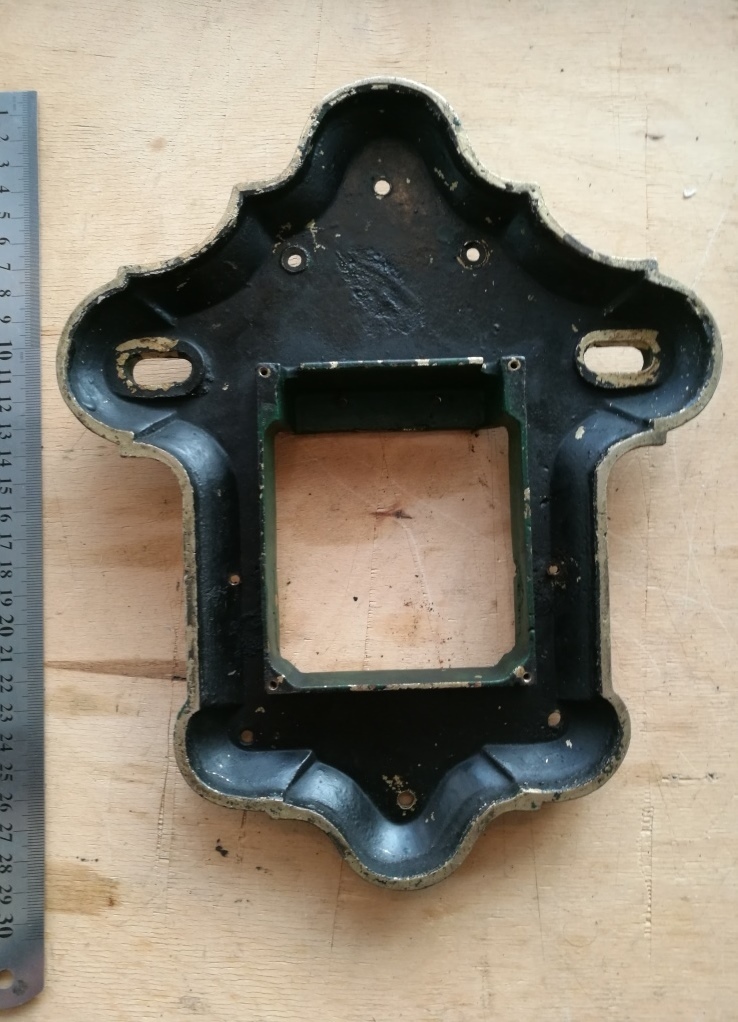

с обратной стороны черная краска

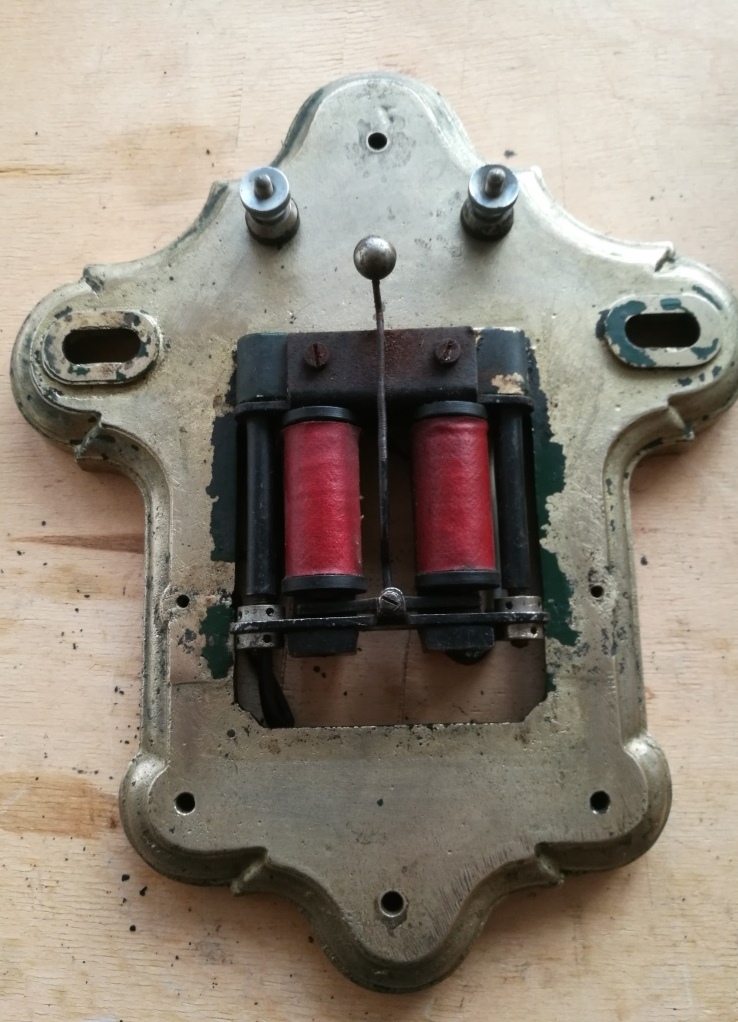

Электромагнитный звонок


крепим к корпусу
сверху два контакта подключения к внешней подводке

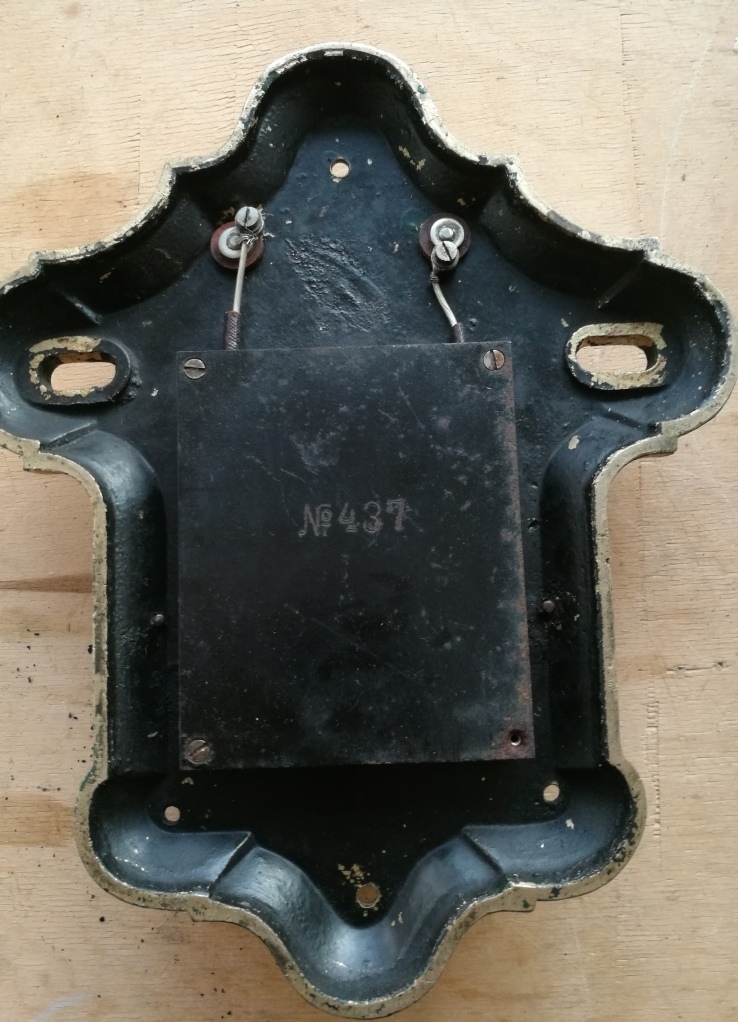

с обратной стороны провода от электромагнитов присоединяются к клеймам и все закрывается крышкой

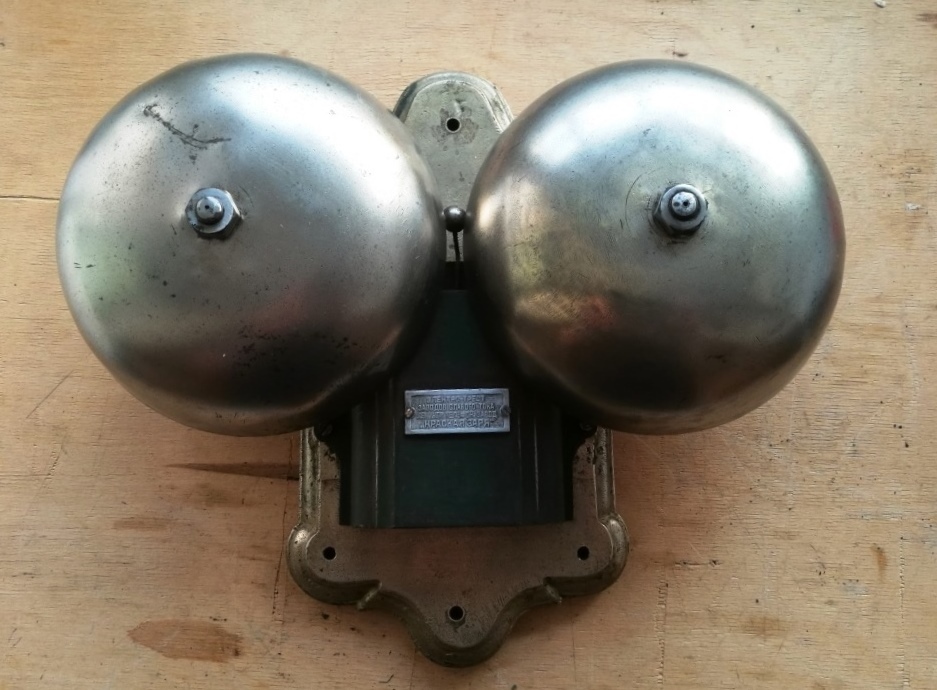

Снаружи устанавливается декоративная крышка с шильдой КЗ, аналогичная другим вариантам исполнения внешних звонков и крепятся чашки звонка 150 мм

другой вариант внешнего звонка ( фото с Авито)
Деревянное основание, чашки вероятно 7 см как и у аналогичного Эриксона № 425



интересно что в данном случае сзади на дереве стоит номер и 1000 Ом.

на крышке большого звонка только номер.

Дошел до каталога шведского Эриксона 1930 года стало понятнее



Эта модель уже имеет чашки звонков 15 см и размеры звонка Красной Зари совпадают со шведским.
Слева звонок в обычном исполнении, справа он же перевернутый и с дополнительной крышкой для уличного исполнения
но материал основания так же указан чугун

Дошел теперь до интересующего меня вопроса-

как выглядел изначально советский вариант - цвет корпуса?
не нашел в сети фотографий такого звонка в оригинальном варианте, только один в продажах , с заполированными когда то хромированными чашками звонка. (цену обсуждать не стоит)
https://meshok.net/item/303142833_%D0%9 ... 1%82%D1%8C

так же ничего нет в госкаталоге музейных предметов. хотя в музее связи наверняка должен быть такой, вероятно еще не добавлен в каталог.

Прошу извинения у сообщества что вероятно излишне подробно коснулся этого незначительного вопроса.

Александр Хрисанов писал(а): ↑

19 ноя 2023, 18:35

https://goskatalog.ru/portal/#/collecti ... xists=null

Похоже что родной цвет был действительно зеленым.

Звонок Эриксона (Швеция, г. Стокгольм) с жестяным кожухом для открытого воздуха (наружное исполнение).
музей Попова.
Был ли такой вариант Красной Зари, каталогов не видел

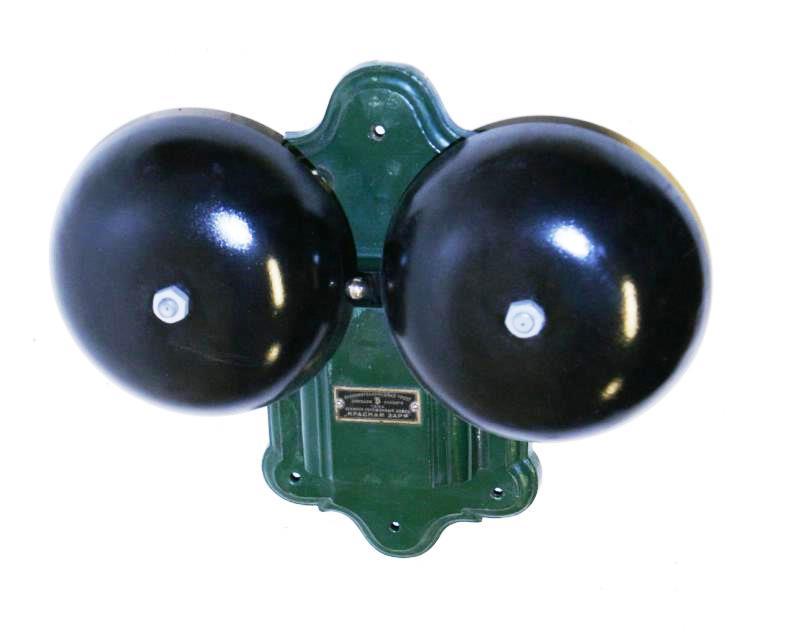

Звонок занял свое место среди собратьев первой трети 20 века

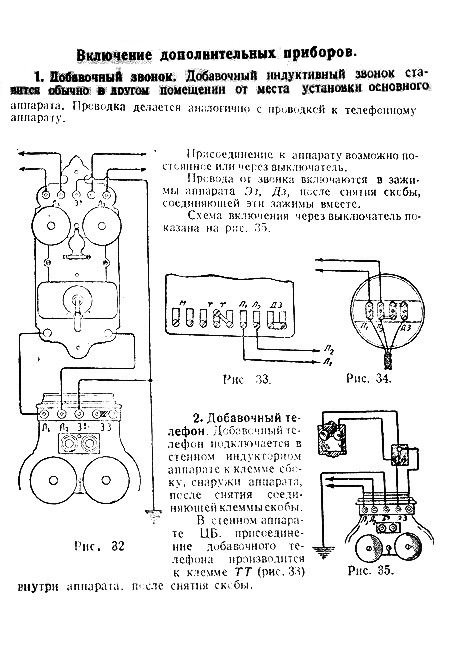

оригинальный переключатель завода Л М Эриксон СПб, с помощью которого можно подключить дополнительный звонок (см рис 35 выше)
