Ниже была попытка создать тему по всем телефонам КЗ, но наверно это не рационально.
Первый вопрос относится ко всем стенным аппаратам МБ выпуска конца 1920х годов в дубовом корпусе ( № 356, 345, 346)
на открывающейся крышке есть отверстие для ключа замка, и есть еще одно , с мет заглушкой ( красн. стрелка) для чего оно?

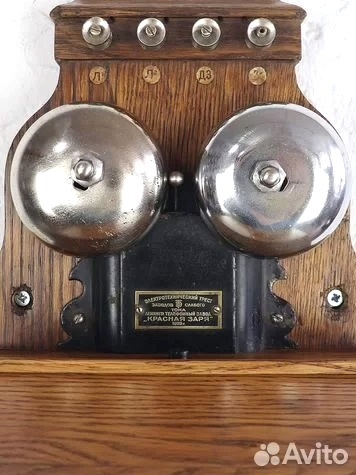

В каталоге вверху задней доски показаны пять зажимов для подводимых проводов. Не фото образцов их обычно только 4.
Какие на них подписи ( в кружках ниже)?

Два линейных , доп звонок и земля

Paganini писал(а): ↑

27 сен 2023, 23:16

Два линейных , доп звонок и земля

Те вы уверены что правая клейма - это земля? а не вторая для подключения доп звонка?

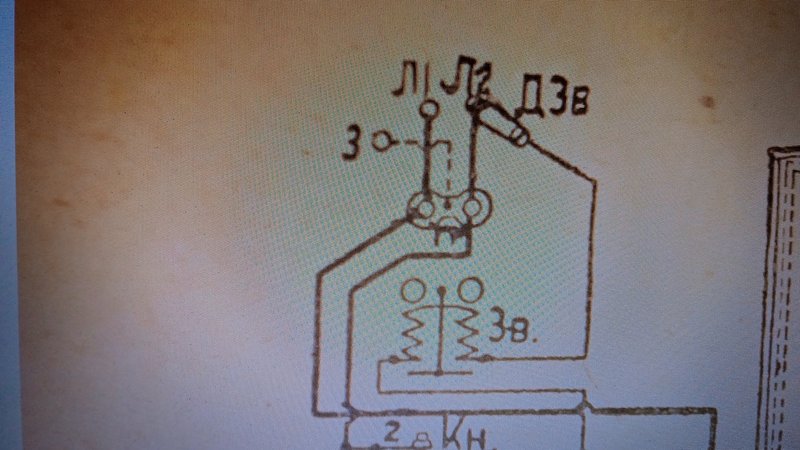

Я исходил из этой схемы аппарата от КЗ

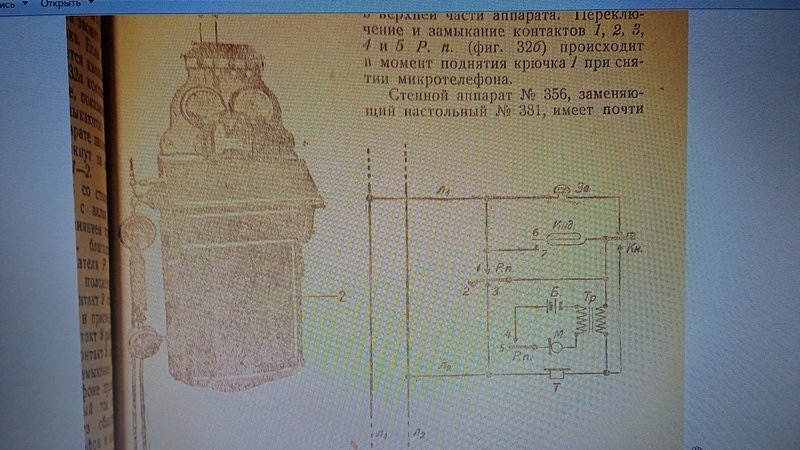

Но, по факту оказалось что в более поздних аппаратах они максимально упростили схему (как на втором рисунке. )
Видимо это и есть Ваш вариант,аппарата: две клеммы линия и две дополнительный звонок

Paganini писал(а): ↑

28 сен 2023, 23:54

Но, по факту оказалось что в более поздних аппаратах они максимально упростили схему (как на втором рисунке. )
Видимо это и есть Ваш вариант,аппарата: две клеммы линия и две дополнительный звонок

Да вижу, убрали громоотвод и соответственно землю.
