Имеется данный телефон. Новый, работает, но очень плохо слышно собеседника. Меня слышно прекрасно. Динамик менял - бесполезно. Можно ли это как-то исправить?

Про эти аппараты http://telesfor99.org/telefony-modele/bratek/ со схемами
Беда может быть начиная от износа шнура трубки , пробоя ограничивающих диодов и до межвиткового в трансформаторе

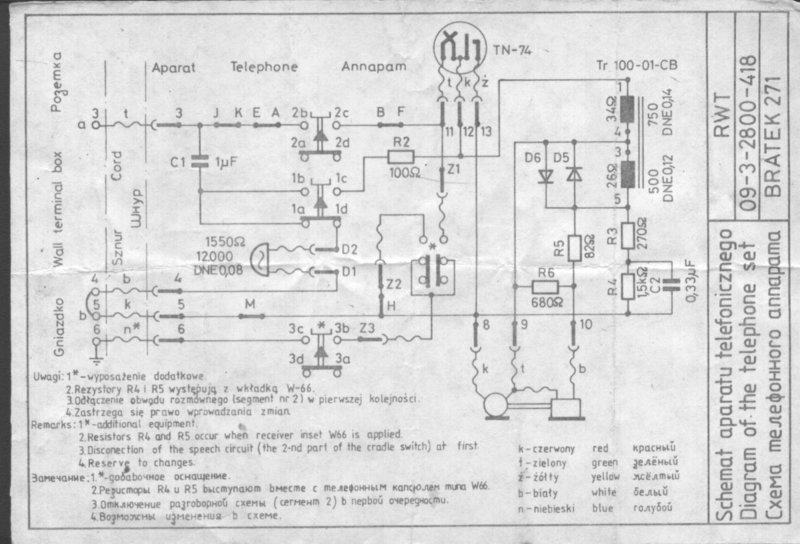

Схема самого популярного аппарата с механическим звонком :

Спасибо. Будем разбираться. Шнуры меняли. Не в них дело.

- Куда звонить?
- Тёлкам, братик!

SHADOW писал(а): ↑

25 сен 2023, 11:47

Схема стандартная ( не хуже и не лучше советских). Несложный ремонт. Для поиска нужен имитатор тел. линии и осциллограф. В вашем случае скорее всего плохой телефонный капсюль. ( низкая отдача).

Это и без осциллографа с иммитатором можно выяснить - подключив любой другой доступный.

Muller писал(а): ↑

27 сен 2023, 15:32

Это и без осциллографа с иммитатором можно выяснить - подключив любой другой доступный.

Конечно можно и без приборов. Мало у кого есть дома осциллограф и прочие телефонные прибамбасы.

SHADOW писал(а): ↑

24 сен 2023, 15:56

Имеется данный телефон. Новый, работает, но очень плохо слышно собеседника. Меня слышно прекрасно. Динамик менял - бесполезно. Можно ли это как-то исправить?

насколько помню существовали когдато в 20 веке разные стандарты АТС , мне известны были 2 , советский~60v(30v) и западный~30v(15v) может ещё какие были ,,,,,,,,,,,,,,,,,,,, частая поломка (это когда телефонный аппарат иномарку подключали в советскую сеть с большим в 2 раза напряжением ) в таких механических аппаратах это номеронабиратели и угольные микрофоны и контактные группы рычажной системы , бывает что и резисторы меняют свой номинал и даже уходят в обрыв , конденсаторы тоже иногда пробивает 1мкф,,,,,,,,,,,,,,,, по схеме стоит проверить на обрыв конденсатор 0,33м , диодный огранечитель и резисторы на номинал ,,,,,,,,,,,,,,,,,, у меня был случай 30 лет назад на работе в подобном телефоне резисторы после грозы поменяли свои номиналы на большую величину .

YRI,LV писал(а): ↑

27 сен 2023, 18:54

SHADOW писал(а): ↑

24 сен 2023, 15:56

Имеется данный телефон. Новый, работает, но очень плохо слышно собеседника. Меня слышно прекрасно. Динамик менял - бесполезно. Можно ли это как-то исправить?

насколько помню существовали когдато в 20 веке разные стандарты АТС , мне известны были 2 , советский~60v(30v) и западный~30v(15v) может ещё какие были ,,,,,,,,,,,,,,,,,,,, частая поломка (это когда телефонный аппарат иномарку подключали в советскую сеть с большим в 2 раза напряжением ) в таких механических аппаратах это номеронабиратели и угольные микрофоны и контактные группы рычажной системы , бывает что и резисторы меняют свой номинал и даже уходят в обрыв , конденсаторы тоже иногда пробивает 1мкф,,,,,,,,,,,,,,,, по схеме стоит проверить на обрыв конденсатор 0,33м , диодный огранечитель и резисторы на номинал ,,,,,,,,,,,,,,,,,, у меня был случай 30 лет назад на работе в подобном телефоне резисторы после грозы поменяли свои номиналы на большую величину .

Таких (модель) телефонов много поставили в СССР. Они под АТС-60В. У меня есть пара штук таких...,ждут своего покупателя. Рабочие и по параметрам влезают в ГОСТ 7153-85. С акустикой проблем не было.

YRI,LV писал(а): ↑

27 сен 2023, 18:54

насколько помню существовали когдато в 20 веке разные стандарты АТС , мне известны были 2 , советский~60v(30v) и западный~30v(15v) ...

Немного ошиблись. Советский стандарт - 60 в питание линии и 90в вызывное напряжение, западный - соответственно 48 и 75. Это для городских станций. Учрежденческие допускали питание до 24в. Этот Bratek - для городских. А поиск неисправности я бы начал с пропайки платы, прозвонки трансформатора и проверки правильности работы контактов номеронабирателя. Чудес не бывает, в схеме - "полторы детали"

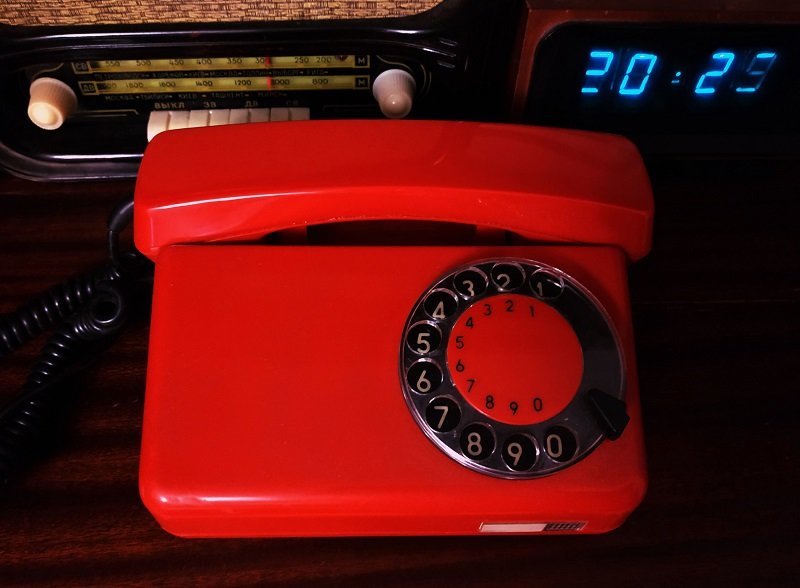

Был такой "братик" цвета слоновой кости, может где-то еще сохранился. в гараже или подвале. Одно время часто меняли телефоны, чисто из-за дизайна, не успевали ломаться. Отец покупал себе, такой же и мне.
Сын потихоньку разбирает в бабушкиной квартире. Недавно хотел выбросить практически новый, в коробке, "TULIPAN-100", остановил. Телефон 1988 г, даже не помню когда им пользовались.

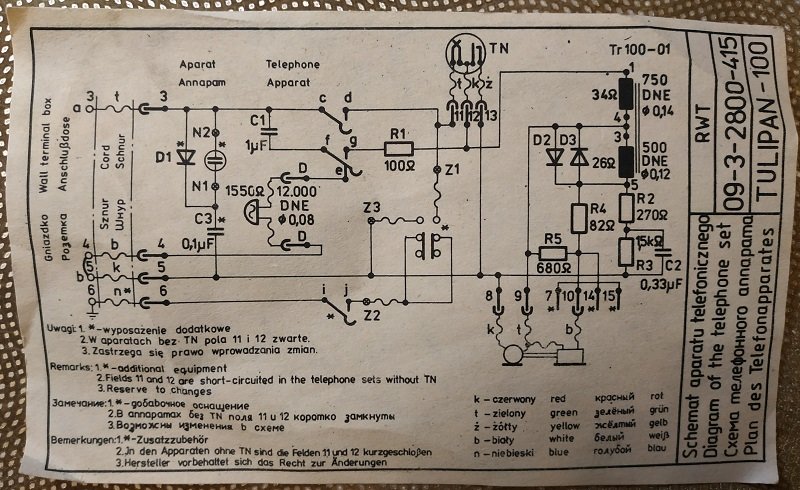

Может кому схема пригодиться.

Shuare писал(а): ↑

27 сен 2023, 21:04

Немного ошиблись. Советский стандарт - 60 в питание линии и 90в вызывное напряжение, западный - соответственно 48 и 75. Это для городских станций. Учрежденческие допускали питание до 24в.

вполне может быть что такие стандарты-напряжения в интэренете неискал эту информацию ,может и такие .

kass20 писал(а): ↑

27 сен 2023, 20:57

Таких (модель) телефонов много поставили в СССР. Они под АТС-60В. У меня есть пара штук таких...,ждут своего покупателя. Рабочие и по параметрам влезают в ГОСТ 7153-85. С акустикой проблем не было.

так я и несобираюсь спорить доказывать обратное ,,,,,,,,,,, подобные польские телефоны разных моделей в советское время считались блатными для превилегированного контингента начальников командиров , для всех остальных то что производилось внутри закрытой страны , почему так утверждаю ? , служил срочную телефонистом в УкраинскойССР РТ-70 обслуживал внутриннюю АТС и все телефоны и кабельные- линии(потерны), телефоны были самые разные от 50годов редко поподались такие экземпляры до 80годов выпуска массово , были и польские стояли исключительно у высокого начальства в виде полковника , в союзе национальных-республик свободных очень любили всё иностранное даже если из польского соц-лагеря или ddr ,,, в немецких и польских телефонах капсули имели совсем другую конструкцию с целулоидной мембраной поэтому звук в иномарках был мягкий и приятный без железного скрежета поэтому их начальство себе выписывало кстати по громкости они насколько помню были потише наших VEF с железными мембранами .

Дома родителей стоял RWT Aster с времени подключения тел. линии в конце 70-х до примерно 2000 г. когда пришлось поменять на с большими кнопками из за ослабевшего зрения родителей. За все время службы пришлось поменять звонковый конденсатор и пару раз почистить контакты

Такой как в рекламе только ярко желтый :

YRI,LV писал(а): ↑

28 сен 2023, 08:50

...были и польские стояли исключительно у высокого начальства в виде полковника , в союзе национальных-республик свободных очень любили всё иностранное даже если из польского соц-лагеря или ddr ...

Я Вас умоляю (с). Начальство "велось" (как сороки:) ) на яркие цвета. Те, кто понимали - ставили себе ТА-72, один из самых надежных. Или ГДРовские. Польские/болгарские были весьма проблемные, хоть и красивые

Shuare писал(а): ↑

28 сен 2023, 14:37

Начальство "велось" (как сороки:) ) на яркие цвета. Те, кто понимали - ставили себе ТА-72, один из самых надежных. Или ГДРовские. Польские/болгарские были весьма проблемные, хоть и красивые

это смотря какое начальство , военное точно нет , вот упомянули про болгарские телефоны , я то про них совсем и забыл что такие тоже были, вот они то помоему и стояли тёмно зелёного цвета у сурового начальства на внешнюю городскую АТС несколько номеров было заведено , а вот на внутреннюю АТС стояли отечественные телефоны с железным громким аудиофильским звуком ,,,,самые громкие были полевые телефоны со встроенным транзисторным-усилителем , динам машинкой вызова и батареей на нестандартное напряжение 10v , а вот на самой верхушке антенны стоял морской-телефон с защёлкивающейся трубкой .

Shuare писал(а): ↑

28 сен 2023, 14:37

Те, кто понимали - ставили себе ТА-72, один из самых надежных

Кто понимал ставил ТАЭ-2 , стоял у меня на работе с советским гербом. Подарил товарищ который работал где надо
А так все упиралось на качество материалов и культуру изготовления. И не забыл ли плавильщик в серебро положить палладия

Раз пошла такая пьянка)

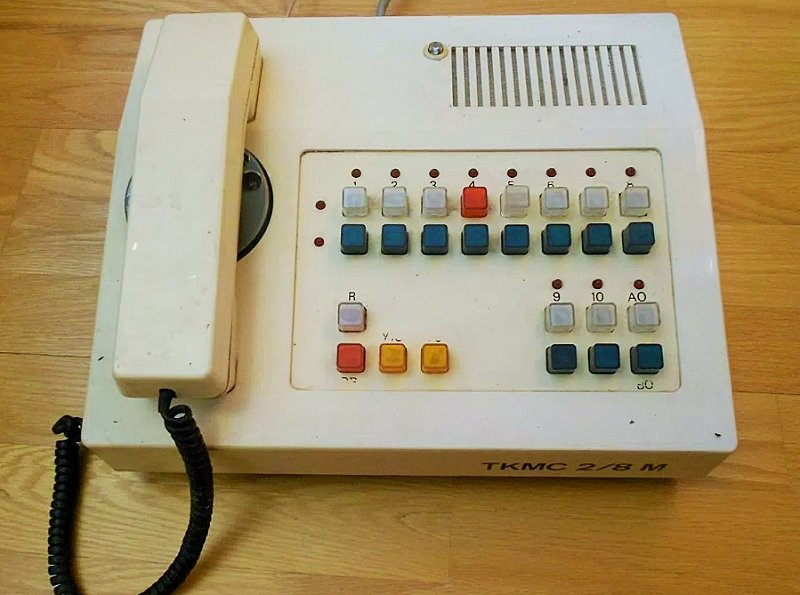

У меня в кабинете стоял телефонный концентратор ТКМС 2/8 М.
Были заведены калининградский и гурьевский телефоны, секретарь и кабинеты. Под ним на полке радиостанция "Лен", а позже добавился радиотелефон Harvest с радиусом 20 км.

Фото 1993 г. Где-то было с видом на технику, но сходу не нашел, поэтому стрелка на уголок ТКМС 2/8 М

Vygandas писал(а): ↑

28 сен 2023, 18:35

Shuare писал(а): ↑

28 сен 2023, 14:37

Те, кто понимали - ставили себе ТА-72, один из самых надежных

Кто понимал ставил ТАЭ-2 ...

Это скорее - кто смог достать. Я писал про обычные, "бытовые" ТА, а не спецсвязи. Может в столицах и стояли, а на периферии даже у полковников стояли обычные аппараты

Shuare писал(а): ↑

28 сен 2023, 22:10

Я писал про обычные

И чем это отличается от обычных ?

Vygandas писал(а): ↑

28 сен 2023, 22:29

...
И чем это отличается от обычных ?...

А много Вы обычных экранированных ТА встречали? И в каких магазинах их можно было купить?

Спасибо за ответы. Капсюли меняли - тоже бесполезно. Будем дальше копаться.

svk писал(а): ↑

27 сен 2023, 21:57

. Недавно хотел выбросить практически новый, в коробке, "TULIPAN-100", остановил. Телефон 1988 г, даже не помню когда им пользовались.

Очень красивый телефон. Я бы оставил... Но где всё хранить?
