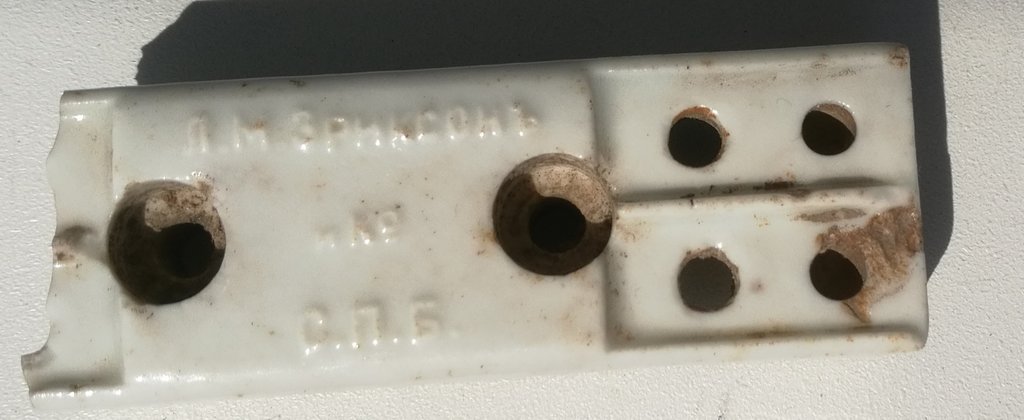

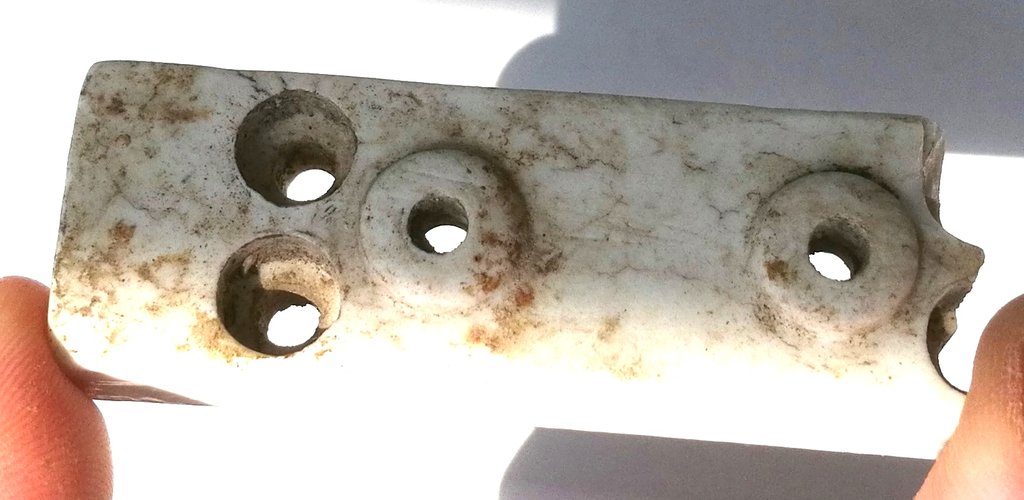

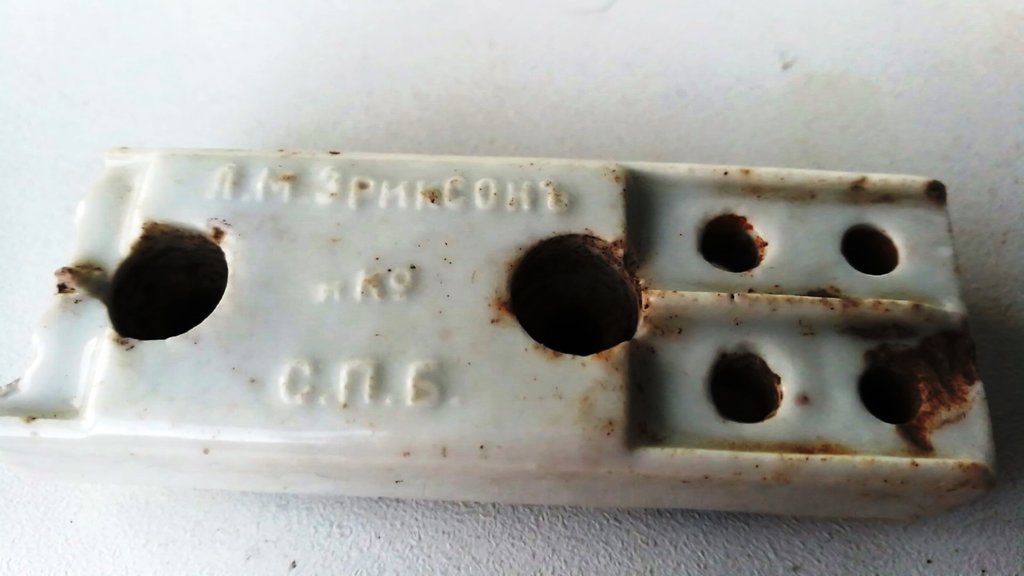

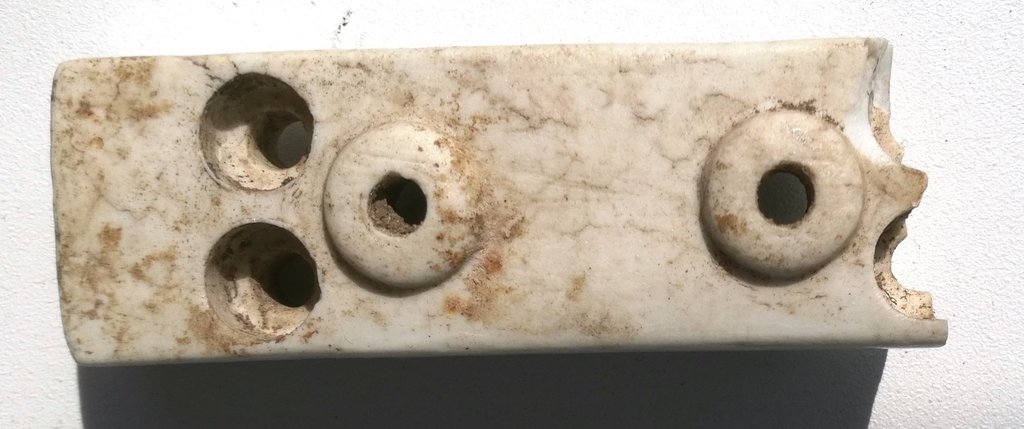

вот такой обломок колодки был найден в лесу около места, где в царское время находились военные телефонисты.

Кто нибудь встречал в каталогах или как деталь какого либо устройства???


размер 25х15х90 мм

А это из чего хоть сделано - металл или фарфор?

Пентатоник писал(а): ↑

13 июн 2023, 12:56

А это из чего хоть сделано - металл или фарфор?

фарфор

На грозозащиту похоже...

Но и на абонентскую колодку на две пары тоже.

Ближние к крепёжу самой колодки отверстия - под винты, которые с изнанки шли насквозь в контактные пластины. А вторые пары винтов вкручивались в пластины с лицевой стороны - отверстия глухие.

На Фиг 183б не похоже?

Pedro писал(а): ↑

13 июн 2023, 19:21

На Фиг 183б не похоже?

похоже ,а может и 183а

А что за описание или курс телефонии вы привели?

Д. Горский Устройство, обслуживание и эксплуатация земских телефонных сетей, 1912

Л М Эриксонъ и К С.П.Б. изготавливал, в том числе, и приборы управления артиллерийским огнем для русского флота, а в этих местах располагались пушки береговой артиллерии.

В пушках и рядом с ними фарфоровым деталям не место. От механических, да и акустических воздействий сначала трещинами покроется, затем расколется. Выходит - телефония.

Pedro писал(а): ↑

13 июн 2023, 19:21

На Фиг 183б не похоже?

Вы, как всегда, великолепны.

Писарев Телефонные аппараты и телефонные установки 1913

Спасибо всем


нашел требуемое в каталоге Эриксон за 1902 год стр 178
https://www.ericsson.com/4ac5cc/assets/ ... 2_1902.pdf



Трубчатые предохранители для токов высокого напряжения,
Устанавливается на основаниях из высоко
изолирующий материала.
номера 742 и 743 установлены на фарфор
а остальные на фибру.
Плавкие предохранители, установленные на фибре ( fibre
strips) производятся для
любое количества линий.

Фибра - это наподобие МДФ?

twoporylyj писал(а): ↑

15 июн 2023, 20:09

Фибра - это наподобие МДФ?

Наверное, скорее "волокно", это, вообще говоря, может быть любой волокнистый материал. Fibre сегодня называют и стекловолокно, и углеродное волокно, и ДВП.

AV66 писал(а): ↑

14 июн 2023, 15:50

нашел требуемое в каталоге Эриксон за 1902 год стр 178

Интересно в этом тексте употребление Nris для множественного числа слова "номер". Сначала подумал, что это с латинского, но по-латински "номера" будет "numeri", без S на конце.

Фибра — материал, изготовляемый пропиткой нескольких слоёв бумаги
применяется как электро- и теплоизоляционный, а также прокладочный материал, как заменитель кожи.
Когда то были популярны чемоданы из фибры

Корпус "Юности-301" из него?

Ага, во всяком случае, очень похоже. С чемоданом ездили в пионерский лагерь? Оно же... Коробки Икеевские с железными уголками тоже...
