Телефонный Аппарат Без Источника Питания номер 2.

На фото на самом деле только его трубка, так как фанерный ящик его истлел и мне удалось только измерить его длину и ширину. После чего он рассыпался в прах.

Но так как на фото в немецком справочнике и на фото из артмузея в Питере он выглядит вот так, то и я сфотографировал в том-же ракурсе.

Фото Ваши? Вашей трубки?.. А то странно - фанерный корпус истлел, а трубка с проводом как только что с завода...

Трубку хранили дома, завёрнутую в газетку.
Фанерный корпус - на полу в гараже. В нём лежали ржавые гвозди.

А фото да, мои. И трубка моя.

Сзади - регулятор громкости? Переменный резистор или механика (перемещение мембраны в магнитном зазоре, такое встречал)?

Сзади вызывное устройство.
После колёсика повышающий редуктор и трещотка. Трещит рядом с мембраной и вызываемый абонент должен в аналогичной трубке треск слышать. В тишине хорошо слышно, а когда шумно, то надо трубку рядом с ухом держать.

Техника на грани фантастики, такой способ вызова впервые встретил. Индукторы и зуммеры встречал, но чтоб такое...

А где микрофон?
Внизу его не видно,ни отверстий спереди,на винтов сзади.
Неужели наушник служит микрофоном?

Yarik писал(а):А где микрофон?
Внизу его не видно,ни отверстий спереди,на винтов сзади.
Неужели наушник служит микрофоном?

В детстве игрушка была. "Земля-Луна".

В два корпуса засунуто по ТА-56, соединены между собой двухжильным проводом.

В один говоришь, другим абонент слушает. Потом наоборот.

Слышимость, правда, была чуть лучше двух спичечных коробков на нитке...

На каждом корпусе было две подпружиненные кнопки. "Земля" и "Луна".
Кроме пружин, они ничем не заведовали...

Провод в комплекте был моножильным, попереломался практически сразу.

Я потом эти капсюли из них выдрал и сделал стереонаушники.
Частотка у них гораздо лучше, чем у ТОН-2 - низкоомные же...

В сети есть полное описание.

Техника с 1914-1945г.Здесь фото полевого варианта.

Яков, трубка не от этого аппарата.
Если приглядеться к трубке аппарата ТАБИП-1, на фото из музея Громова, то видно, что устройства для вызова в ней нет. Стрелочка нарисована, прямоугольник для отверстия обозначен и всё.

Ещё несколько фото.
У язычка трещотки своя собственная бронзовая мембрана.
Отверстие для поступления голоса закрыто тряпочкой с цветочком, для вызова - картонным кружком.

Александр Хрисанов
Очень интересная конструкция!
Действительно техника на грани фантастики.

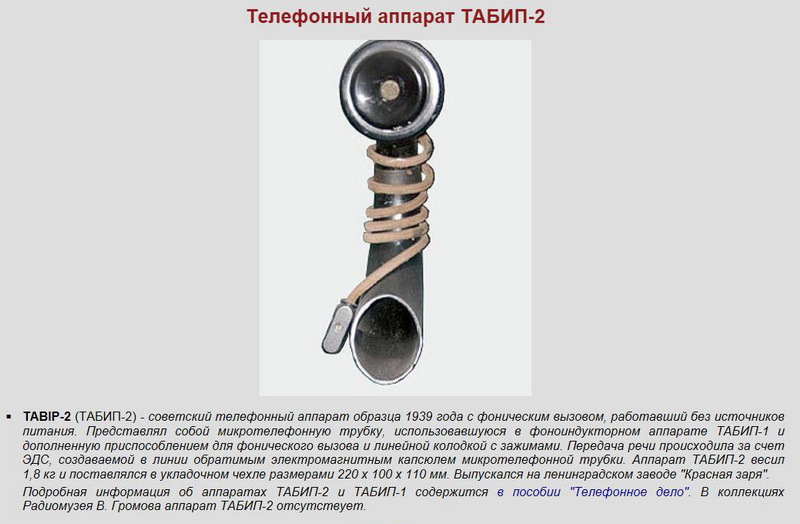

Ещё две картинки, они скопированы с сайта музея Валерия Громова.

Тут вроде фото из питерского артмузея, но я в экспозиции там не встречал.



А это из немецкого справочника 1943 года.

Александр Хрисанов писал(а): А это из немецкого справочника 1943 года.

Т.е., вызывной механизм, помимо прочего, использовался для телеграфирования?..

У немцев в справочниках про трофейную технику было много ошибок и всякой отсебятины.

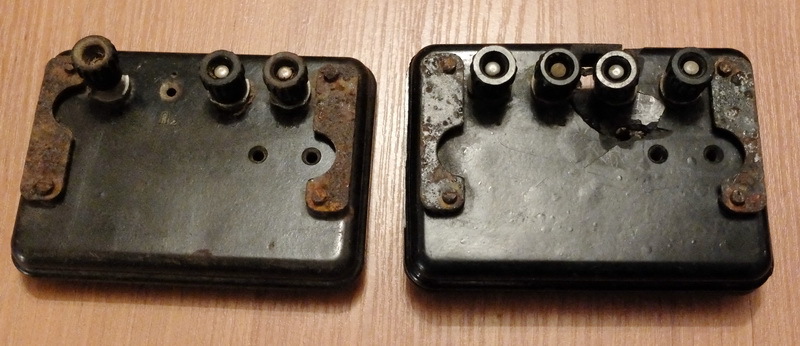

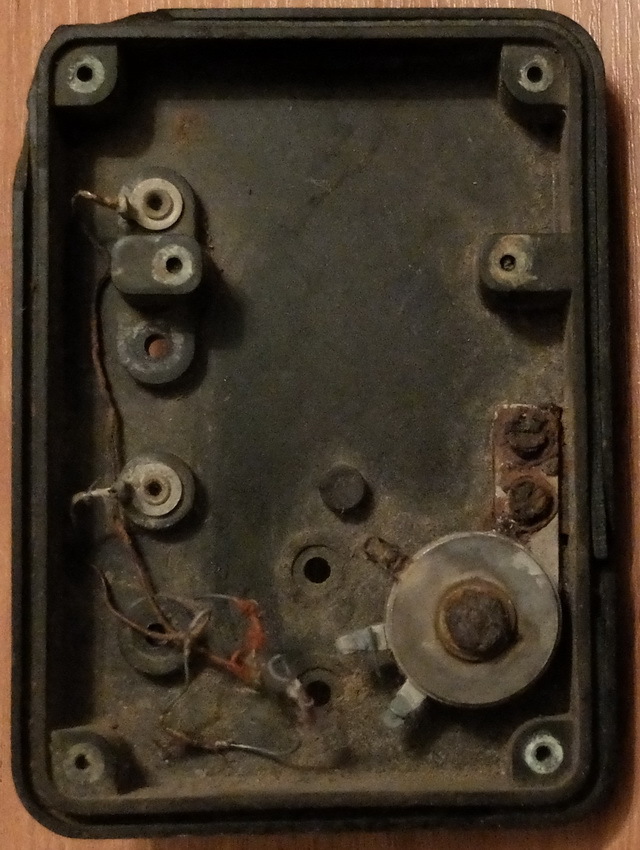

На сайте QRZ обнаружились фотографии линейной колодки с громоотводом и конденсатором (он на одном фото отсутствует, на другом сильно сгнивший) из комплекта ТАБИП-2.
Фотографии нашего питерского коллеги Александра Зубкина. Это всё найдено на местах боёв в Ленинградкой области и сильно повреждено.

С сайта ОВИК Связист , там 9 фотографий.

Спасибо, нашел эти фото. Хорошо, что они появились недавно. А то там 35000 фотографий.
Телефон явно из музея, на что намекает номер 001 и табличка с описанием. И музей похоже в закрытом учреждении.
Буду ещё пытать бывшего владельца моей трубки. Он не только показал останки фанерного ящика, но и эскиз внешнего вида набросал.

В сообществе "Связь времён" во в контакте появилась фотография связиста с телефоном ТАБИП.
По моему это вообще единственное фото использования данного телефона.

голь на выдумку хитра ...

Александр Хрисанов писал(а): ↑

29 май 2019, 21:19

И музей похоже в закрытом учреждении.

На фото жирная подсказка: https://vas.mil.ru/more/Kontakty

himik deda писал(а): ↑

09 дек 2023, 16:12

голь на выдумку хитра ...

Хм насколько я помню у японцев вообще была подобная система только капсули там были пьезоэлеткрические

Ещё одно фото из сообщества "Связь времён".
Я его в 2021 году отчего-то пропустил, но мне любезно напомнили.

добавлю картинку для информации

himik deda писал(а): ↑

09 дек 2023, 16:12

голь на выдумку хитра ...

не думаю ,что американский радиопром второй половины 30-х годов был голью.

для производства таких телефонных трубок была куплена в 1938 году лицензия RCA на sound powered element (звуковой элемент), конструкции этой фирмы, и лицензия Control Instrument Company на конструкцию трубки, в которой такой звуковой элемент был и приёмником сигнала и передатчиком.







это если в двух словах.
