Поход на "сокращенную" АТС

[Mihail-1]

Я обещал нашему форумчанину, который открыл тут тему по старым АТС, сходить на местную расформированную станцию и пофоткать. Увы, пока уговорил ответственного отвести меня на экскурсию, в помещении станции начали ремонт и практически все выбросили. Вот что удалось собрать. Многие вещи для меня не понятны, так что прошу опознавать и комментировать.
1. четыре платы из ЗИПа



2. коробочка с мелочевкой из неё мне только три штекера "знакомы", т.к. дальше они будут ещё на шнурах, остальное не знаю что



3. Приспособа для набора контактных групп для реле РПН-70 (спасибо EVMnik за опознание)


4.номеронабиратель


5.Предохранители из ЗИПа и лампочки в родной коробочке


6. Какой-то соединительный (комутационный) кабель


7. ???Непонятный механизм???






8.Ещё один "кабелёк"


9.Какие-то колодки???


10.подписанная деталька из ЗИПа в родной упаковке (зачем она на АТС???)


11.Далее инструменты и приспособления...Понятен только последний






12. Ну и в завершение...вот такие красавцы

[old_hippie]

Я обещал нашему форумчанину, который открыл тут тему по старым АТС, сходить на местную расформированную станцию и пофоткать. Увы, пока уговорил ответственного отвести меня на экскурсию, в помещении станции начали ремонт и практически все выбросили. Вот что удалось собрать. Многие вещи для меня не понятны, так что прошу опознавать и комментировать.

2. коробочка с мелочевкой из неё мне только три штекера "знакомы", т.к. дальше они будут ещё на шнурах, остальное не знаю что

Слева вверху - два шаговых искателя (без катушек электромагнитов).
При повороте наборного диска телефона, после снятия трубки, шаговый искатель поворачивался на столько позиций, какая цифра набиралась.
Количество задействованных искателей соответствовало длине номера.
Искатели, таким образом, коммутировали вызывающий телефон на требуемого абонента.
Когда трубку вешали на рычаг, искатели сбрасывались в исходное положение.

[Mickey]

Если правильно помню - на первом снимке платы фильтров для АОН, На втором серые цилиндрики со штырьком - термокатушки, они же термопредохранители. Ниже - куски шагового искателя.
7. - Непонятный механизм - сигнальная машина. Формировала длинные и короткие гудки из непрерывного тонального сигнала замыкая и размыкая кулачками контакты.
11. Инструмент - граммометр для регулировки давления контактов реле.

[WMs]

11. Инструмент - граммометр для регулировки давления контактов реле.

А я такие из ЗИПа к немецким телетайпам забирал.

[Mihail-1]

Была тема на форуме по АТС что-то никак найти не могу

[Masick]

И в какие времена использовалась сигнальная машина? Неужели не проще, дешевле и надёжнее было формировать гудки электронным способом? Во всяком случае, в последние 60 лет?

[Андрей Н]

8.Ещё один "кабелёк"

Здравствуйте, уважаемый Михаил,
Если забрали, то вот этот кабель попытался бы у Вас выменять.
С уважением,
Андрей

[oldmao]

И в какие времена использовалась сигнальная машина?

Во времена шаговых АТС, то есть весьма давно. Судя по находке шагового искателя, это видимо остатки как раз такой станции. Скорее всего её модернизировали до координатной (году так в 70-м или чуть позже), а это осталось от разборки, на память.
На координатной АТСК100/2000 я работал электромехаником с 90-го по 92-й год. Распределитель тональных сигналов был сделан на реле в советской станции и транзисторный в её венгерской копии, сам генератор транзисторный и там, и там. Кстати, весьма мощный, ватт двести, если память мне не врёт. А генератор вызывного сигнала (25 Гц 130В) ещё мощнее.

[Mickey]

А я такие из ЗИПа к немецким телетайпам забирал.

Именно. Там их в комплекте было 2, на разные диапазоны регулировок.

сам генератор транзисторный и там, и там. Кстати, весьма мощный, ватт двести, если память мне не врёт.

Собственно генератор на АТСК собран был на МП-39. Я уже где-то тут рассказывал, как летал на вертолете за этим транзистором ценой 25 копеек за 40 км на соседнюю нефтеперекачку из-за того, что на той где я работал ЗИП разворовали

[oldmao]

Собственно генератор на АТСК собран был на МП-39.

Ну он же там в единой ячейке статива вместе с усилителем мощности. Там ещё и МП25 точно были, однажды менять приходилось. Не помню, что на выходе стояло (КТ808?), но это несколько транзисторов в параллель на здоро-о-овом радиаторе во всю ширину статива.

[Электрон]

Ваще конечно кркто что это дожило до 2019 года.
В 2014 утилизировали EWSD в 2018 MX-ONE. Сейчас готовят к свалке DX-200.

[dimfly]

Тем не менее, судя по шильдику- сигнальная машина 1983 года, если я не ошибаюсь.

[docbrown]

Приветствую!
У нас ( В Таллине) полностью ликвидировали аналоговые АТС в 2000 году. По стране -- позже.
Классическая "цифра" (Siemens EWSD (5 штук), Ericsson AXE-10(4), Nokia DX-220(2)) были разобраны пару лет назад. Я начинал на EWSD, когда появилась самая первая станция такого типа, в 1993.
Самая старая EWSD у нас проработала почти 25 лет, за всё время было только один простой, и то человеческий фактор сыграл роль.
Сейчас остались из классики только две транзитные станции, оба Ericsson, одна совсем классика, вторая немного поновее, TEs, может и с SIP работать, но им осталось немного, где-то полгода, затем заменим на новые Ericsson.
Если сравнивать по надёжности, то Siemens выигрывает.
Вот такие вот дела.
Работаю вообще не по профессии, когда то закончил Бонч (ЛЭИС) по передатчикам, приёмникам и т.д., но в принципе, не жалею

С уважением,
Леонид

[xman]

На платах очень хорошие качественные детали.

[Mihail-1]

На платах очень хорошие качественные детали.

п.9 из ЗИПа горсточка - тоже неплохие

[Masick]

Шаговая АТС занимала 2 этажа одного из семи корпусов нашего дома 54-го года постройки. Ликвидировали ее и сделали там квартиры на рубеже 80-х-90-х. Тогда же первая цифра номера поменялась с единицы на девятку. Помню, вокруг мусорных баков были обрезки кроссировочного провода, гребенки от шаговых искателей, иногда капсюли. Ессно, я всё это прямо с трёхлетнего возраста тащил домой наряду с практически еженедельными шасси КВНов

[Pedro]

На платах очень хорошие качественные детали.

Из индивидуального преобразования от Камы или КРР-М

[yuriy]

из неё мне только три штекера "знакомы", т.к. дальше они будут ещё на шнурах, остальное не знаю что

На фото останки невинно погибшего декадно-шагового искателя и термички, это которые в виде бутылочек. Они устанавливались в Громполосы для защиты от КЗ и постороннего напряжения с линии.

7. ???Непонятный механизм???

Вызывная машина. Это она дает в линию разные гудки, там контакты установлены, которые включают нужную длителность гудка. Постоянный, это когда трубку снимаешь. Длинный, когда идет вызов. И короткий, окончание разговора или занято.

[Mihail-1]

Спасибо!!!

[Andrey Smirnov]

По виду, запчасти вроде от УАТС-49, на 54 ДШИ с дополнительным серийным полем... Сигнальная машина преобразовывала постоянное напряжение 60 вольт в переменное 400 герц - для сигнала "готовность" и 25 герц - вызывной индуктор... Набор контактов формировал сигналы занятости, пять отдельных линий для посылки вызова и ещё четырёхминутный сигнал, если память не изменяет... Работал на подобной АТС с 1984 года и до её демонтажа...

[EVMnik]

Карболитовая штука - это для набора контактных групп
для реле РПН-70.
СВУ ( сигнально-вызывное устройство) - неубиваемая штука.
Всё правильно - вырабатывала из 60в. сигналы: 435 Гц. 4,5 - 5,8в.
вызывные сигналы, и 25 Гц. 90 -110в. - индукторный сигнал.
Кулачковый механизм замыкал-размыкал соответствующие контакты
для подачи синалов:
индуктор и КПВ (контроль посылки вызова) - 1сек.-сигнал, 4сек.-пауза;
сигнал занято - 1с.-сигнал, 1с.-пауза;
конец выдержки времени-начало выдержки времени - 20с. на конец и 20с. на начало.
Данное СВУ - на 5000 тысяч номеров.
Насчёт шаговых искателей. При наборе цифры он ПОДНИМАЛСЯ,
а затем пульс-пара вращала его по горизонтали до первого
свободного выхода поля (минус на проводе К).

[Mihail-1]

Месячный ЮБИЛЕЙ своего посещения решил отпраздновать новым походом туда же.
вот видеоотчет

Вот фоторезультат

[Андрей Н]

Здравствуйте, уважаемый Михаил,
А вот эту немецкую радиолампу в панельке взяли?

Мне очень бы пригодилась. Куплю.

С уважением,
Андрей

[Mihail-1]

А вот эту немецкую радиолампу в панельке взяли?

Мне очень бы пригодилась. Куплю.

С уважением,
Андрей

Только сейчас на фото увидел кондер с плоскими выводами который Вы искали а то, что это лампа даже не догадался, вчера уже по темноте удалось туда попасть, а свет там символический. Ответить смогу только во вторник...думаю ещё раз смогу сходить.

[yuriy]

Mihail-1
1 и 2 фото громполосы КРОСС.
И те самые термички, что были в начале темы.
9 подвижный элемент декадно-шагового искателя.

[Mihail-1]

Mihail-1

9 подвижный элемент декадно-шагового искателя.

Их там много в ЗИПе лежит, но у меня не хватило фантазии - можно ли их куда-то приспособить.

Меня особенно поразили проводки, жалко что не очень длинные - фантастически эластичные!!!

[yuriy]

Меня особенно поразили проводки, жалко что не очень длинные - фантастически эластичные!!!

Проводки там особенные. Представьте себе, что по той хреновине.комментарий к которой я написал выше. сначала поднимается вверх подвижная контактная группа.а потом она движется по кругу, точнее делает пол оборота чтобы подвижными контактами соединиться с нужными неподвижными. По окончании разговора эта группа возвращается в исходное положение. А проводочки эти соединяют клеммную колодку с этими подвижными контактами. Представьте сколько раз эти проводочки изгибаются при работе АТС. Думаю не менее миллиона раз. Вот для сего они и сделаны такими.

[old_hippie]

Проводки там особенные.

...литцендрат называемые...

[Mihail-1]

Проводки там особенные.

...литцендрат называемые...

может быть, я не в курсе

[Mihail-1]

А по штекерам и ответным разъемам не просветите??Это 6,5мм?
http://forumimage.ru/show/108149032
http://forumimage.ru/show/108149010
http://forumimage.ru/show/108149009

[old_hippie]

Проводки там особенные.

...литцендрат называемые...

может быть, я не в курсе

Ну, дык, я уточняю... Без всякой задней мысли...

[Mihail-1]

old_hippie, спасибо!!!!Но было бы интереснее узнать что-то про этикетку на ЗИПовском пучке проводков

[Mihail-1]

Вот ещё что забыл показать
1. Колесики от декадно шаговых искателей.
Когда спецслужбы звонили на АТС чтоб найти откуда звонят, так вот по ним и определяли с какого номера звонят. И не только для этого.

2.

3. Вилка проверочного стола КРОСС для втыкания в громполосу.
В Громполосе обычно сто пар входящих и выходящих линий.
Для проверки эта вилка втыкается в нужную пару и проверяется состояние линии и сигнал от станции.

Вот такая коробочка с нихромовыми (или что-то подобное) сопротивлениями на пустотелой керамической трубочке, номиналы от 40 Ом до 700 Ом (все не пересматривал, но похоже, что в основном сотни Ом)

4.

[Андрей Н]

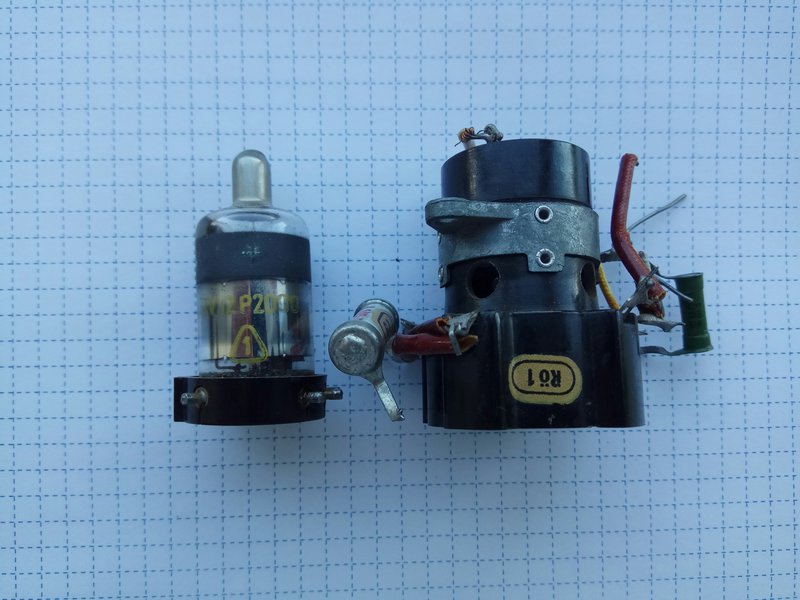

Хотел поблагодарить Михаила Юрьевича за подаренную лампу RV12P2000 и панельку к ней, которую он нашел на этой АТС.

Очень мне пригодится для восстановления р/п Кёльн.

[Андрей Н]

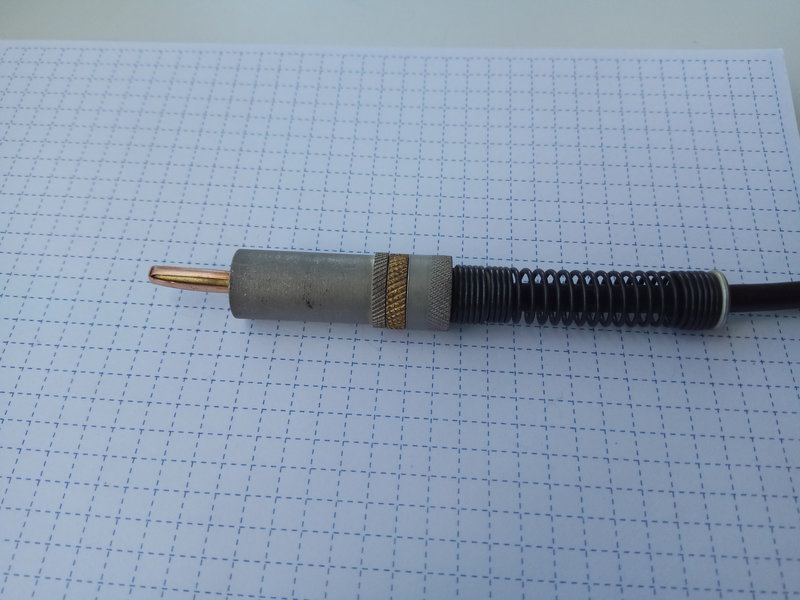

И ещё хочу поблагодарить Михаила Юрьевича за подаренный разъём с этой же АТС:

Разъём отлично подходит к Ленинграду Т-2.

[Mihail-1]

Спасибо, Андрей Борисович за добрые слова.
Это я, хоть как-то, пытался отблагодарить Вас за Ваши добрые поступки... Был рад, что у меня появилось что-то разыскиваемое Вами.
К стати, у меня так и не хватило фантазии добраться до лампы . Как она вынимается?

[Андрей Н]

К стати, у меня так и не хватило фантазии добраться до лампы . Как она вынимается?

Здравствуйте, уважаемый Михаил Юрьевич,

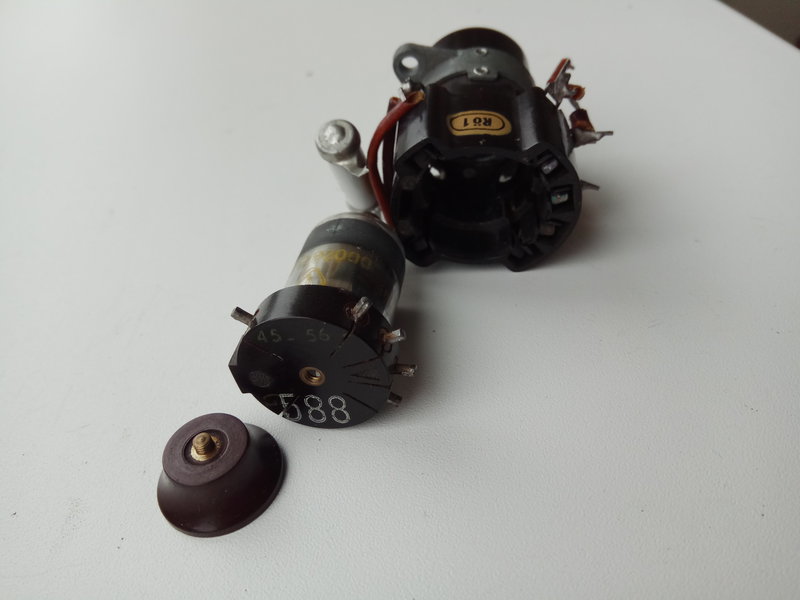

Лампа штатно вынимается из панельки с помощью вворачивающейся "пимпочки", как на ГУ-50:


Неспешно ищу такие "пимпочки" коричневого цвета, ну и лампы RV12P2000 и панельки к ним.

С уважением,
Андрей

[yuriy]

было бы интереснее узнать что-то про этикетку на ЗИПовском пучке проводков

Пучок гибких проводов для декадно-шагового искателя. Производство ГДР.

Вот ещё что забыл показать
1.

Колесики от декадно шаговых искателей.
Когда спецслужбы звонили на АТС чтоб найти откуда звонят, так вот по ним и определяли с какого номера звонят. И не только для этого.

3

Вилка проверочного стола КРОСС для втыкания в громполосу.
В Громполосе обычно сто пар входящих и выходящих линий.
Для проверки эта вилка втыкается в нужную пару и проверяется состояние линии и сигнал от станции.

[Mihail-1]

было бы интереснее узнать что-то про этикетку на ЗИПовском пучке проводков

Пучок гибких проводов для декадно-шагового искателя. Производство ГДР.

Вот ещё что забыл показать
1.

Вилка проверочного стола КРОСС для втыкания в громполосу.
В Громполосе обычно сто пар входящих и выходящих линий.
Для проверки эта вилка втыкается в нужную пару и проверяется состояние линии и сигнал от станции.

Юрий, а можно вот какие вопросы уточнить.
1. Я набираю в поисковике "Вилка проверочного стола КРОСС" и "ни одного попадания в цель". Как эта вилка правильно называется???
2. Если по смыслу Ваше название разбирать, то в составе контрольно распределительного оборудования есть какой-то проверочный стол от которого идет кабель в этой вилкой на конце и её втыкают в громполосу.
Спасибо!!!

[Andrey Smirnov]

было бы интереснее узнать что-то про этикетку на ЗИПовском пучке проводков

Пучок гибких проводов для декадно-шагового искателя. Производство ГДР.

Вот ещё что забыл показать
1.

Колесики от декадно шаговых искателей.
Когда спецслужбы звонили на АТС чтоб найти откуда звонят, так вот по ним и определяли с какого номера звонят. И не только для этого.

Гибкие провода - не из литцендрата, а из мишурной нити! Если снять изоляцию и сплести в плоскую косичку - прекрасно подходят для ремонта токоподводов мощных динамиков...
Диск с цифрами - не от ДШИ, а от ШИ, ставившихся на ступени ПИ. А искать звонящего абонента было не так-то просто: сначала нужно было заблокировать все приборы разговорного шнура, встав прибором в контрольное гнездо ЛИ (шаговые станции не освобождали приборы до тех пор, пока вызванный абонент не положит трубку...) или просто на абонентскую линию, потом найти по схеме, с какого прибора ГИ занят ЛИ, пройтись по всем ступеням ГИ и только потом найти ПИ, занявший соответствующий прибор первой ступени ГИ. На большой станции - процедура не такая уж быстрая!
Кстати, знаете, почему до сих пор большинство номеров телефонов начинаются с двойки? (Ау! Связисты! Слабо вспомнить? )

[Андрей Н]

Кстати, знаете, почему до сих пор большинство номеров телефонов начинаются с двойки? (Ау! Связисты! Слабо вспомнить? )

Здравствуйте, Andrey Smirnov,
Вспомнить не могу, так как никогда и не знал)
А вопрос Ваш замечательный, достойный передачи Что, где, когда?

Попробую порассуждать: с единицы номера не начинались, вроде, исторически из-за США. Ну а первая двойка позволяла минимизировать длительность соединения и износ оборудования при местных звонках.

[Крым]

с какого прибора ГИ занят ЛИ, пройтись по всем ступеням ГИ и только потом найти ПИ, занявший соответствующий прибор первой ступени ГИ.

Ох.... что ж это за ГИ, ЛИ, ПИ ?

[Andrey Smirnov]

История автоматической телефонной связи у нас началась с массового распространения АТС декадно-шаговой системы. Обычная структура этих станций состоит из стойки или стоек предискания с абонентскими комплектами, одной или нескольких стоек групповой ступени искания (в зависимости от ёмкости АТС...) и ступени линейного искания. Когда абонент снимает трубку, ток линии протекает через линейное реле, оно срабатывает и включает пульс-пару, выдающую импульсы на катушку электромагнита ступени предискания. С каждым импульсом пульс-пары искатель делает шаг, подключая абонентский комплект к следующему прибору ступени 1ГИ (первого группового искателя). Если прибор не занят, по проводу С срабатывает разделительное реле в абонентском комплекте, абонент подключается к прибору ГИ а шаговый искатель останавливается. Если приборов свободных нет - ШИ доходит до 11 позиции и выдаёт абоненту сигнал "занято" от сигнальной машинки, на стативе работает сигнализация блокировки, через 4 минуты загорается лампа... Если абонент занял прибор 1ГИ, после срабатывания абонентского реле он получает сигнал "готовность" и может набирать номер... От первого размыкания шлейфа работает серийное реле и подаётся напряжение на магнит подъёма декадно-шагового искателя. Магнит сработает столько раз, сколько импульсов выдал номернабиратель. После окончания серии импульсов, серийное реле отпускает и начинает работать пульс-пара, включающая магнит вращения, который поочерёдно пробует выходы многократного поля, пока не обнаружит свободный прибор (на чём движение ротора прекращается...) Для каждой последующей цифры работает следующая ступень искания, последние две цифры обрабатывает линейный искатель, перемещение которого и по вертикали, и по повороту определяется набранной цифрой... Так вот, на старых типах АТС, если абонент положил трубку, не набирая номера - прибор 1ГИ всё равно делал 1 шаг и щётки проходили по первому ряду многократного поля при возврате в исходную позицию. Для более-менее равномерного износа, приходилось первую цифру делать 2 и больше - только для того, чтоб беречь контакты от излишнего износа... В более поздних АТС (например, АТС-54...) схема была доработана, и если абонент давал отбой без набора номера - механизмы ДШИ не двигались с места... Вообще, смотреть на работу декадно-шаговой АТС довольно интересно, а после некоторой тренировки, изрядная часть неисправностей приборов и телефонных аппаратов распознаются "на слух"...

[Mihail-1]

[Andrey Smirnov]

На сколько я понимаю, наши АТС брали за образец немецкую технику... Конструкция отличается довольно сильно

[Mihail-1]

Andrey Smirnov
я Ваше мнение поддержу, до сих пор нахожу детальки, типа, как уважаемому Андрею Борисовичу отправил, так что какой-то немецкий след в организации эксплуатирующей АТС есть (или был...)...А точно, у нас есть одна организация которой по репарациям досталась техника рейха по кинообработке (кинолаборатория), к сожалению кинопроектор с дуговой лампой я не смог запечатлеть, то по самой лаборатории смог немного пройтись с камерой, правда, камера старая и качество никакое

и в подарок получил вот такой антиквариат

[Andrey Smirnov]

...а можно вот какие вопросы уточнить.
1. Я набираю в поисковике "Вилка проверочного стола КРОСС" и "ни одного попадания в цель". Как эта вилка правильно называется???
2. Если по смыслу Ваше название разбирать, то в составе контрольно распределительного оборудования есть какой-то проверочный стол от которого идет кабель в этой вилкой на конце и её втыкают в громполосу.
Спасибо!!!

На малых АТС "вилка" подключена к ИП-60, фотографии есть в сети...
(Если попаду в район, где стол электромеханика кросса сохранился - сфотографирую... )

[Mihail-1]

"вилка" подключена к ИП-60
https://www.google.com/search?q=%22%D0% ... 00&bih=786
не похоже

[Andrey Smirnov]

Ну вот же: https://www.idc.md/mus/12.html

[Mihail-1]

Andrey Smirnov, спасибо!!!
