МБ, 1936 год

[Пентатоник]

В июне стал обладателем телефонного аппарата МБ 1936 года выпуска, производства завода "Красная Заря". Хотелось бы оставить для него отдельную тему, чтобы фото не затерялись (если администрация не против). Вопрос Александру Хрисанову: "МБ" расшифровывается как "местная батарея". А где она располагалась и как выглядела? Как вообще была организована схема связи аппаратов МБ? Можно ли было выйти с аппарата МБ в городскую телефонную сеть?

[Александр Хрисанов]

Спасибо за столь подробные фото!

Да, конечно можно было этому аппарату выходить в городскую сеть ЦБ. Через коммутатор МБ.
Ящик для батареи выглядел как корпус этого аппарата и располагался обычно снизу. И как обычно эти ящики всегда утеряны.

[Александр Хрисанов]

[Пентатоник]

Спасибо! То есть соединение осуществлялось только через телефонистку? А с одного аппарата МБ на другой в том же, к примеру, здании или предприятии можно было позвонить? А соединить напрямую два аппарата? И ещё вопрос: Александр, как Вам удаётся делать такие ровные, качественные сканы? Вы дербаните брошюры по листочку или есть какой-то секрет?

[Александр Хрисанов]

В простейшем случае можно соединить два аппарата и пользоваться ими.
Так-же можно соединить параллельно 4-5 аппаратов. Но тогда надо перед вызовом проверять, не ведётся-ли другой разговор и договориться о способе вызова.
А если аппаратов больше, то только через коммутатор.

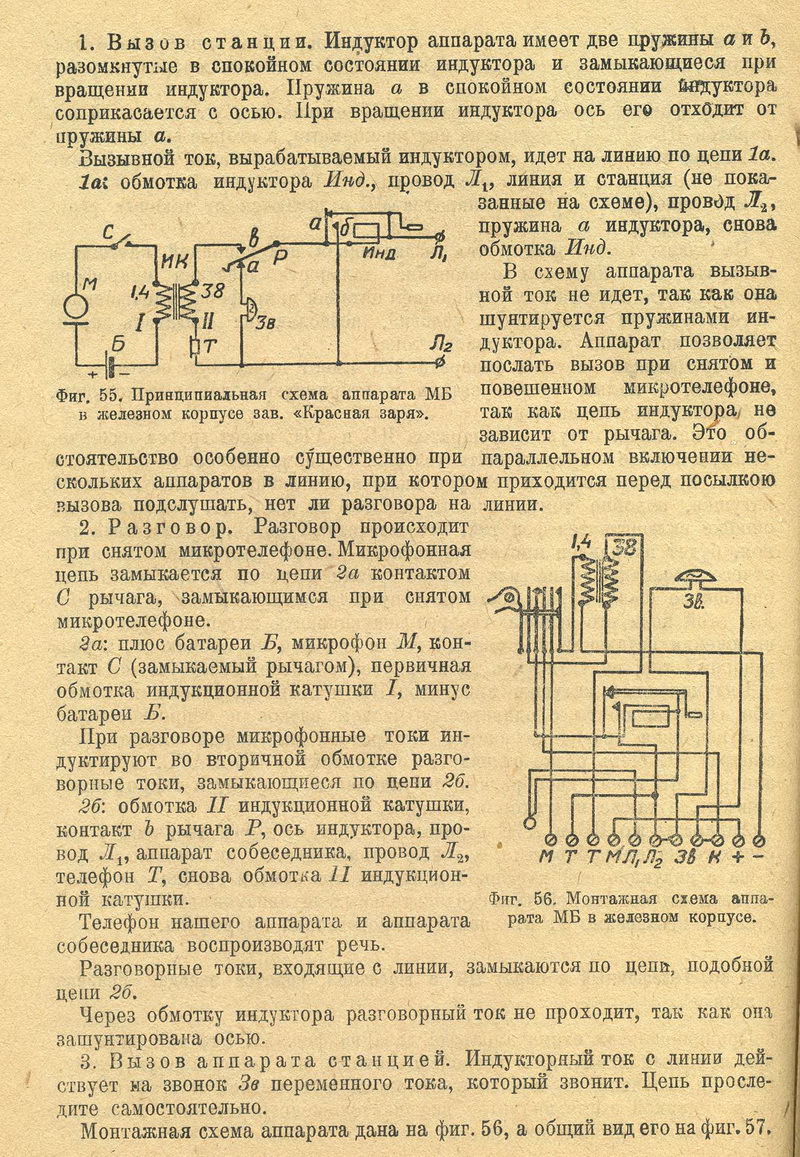

В конце описания аппарата сказано, что можно подключить конденсатор между клеммами К-К. Тогда можно включать аппарат в коммутатор ЦБ, но местная батарея всё равно будет нужна.

Книги тех лет почти все очень плохо сшиты и переплетены. Поэтому получается страницу прижать к стеклу сканера почти целиком.

[Пентатоник]

Спасибо! А каковы были характеристики батареи (размер, ёмкость, вольтаж, название)? Какой ёмкости должен быть конденсатор для подключения к коммутатору ЦБ? И клемму К я нашёл только одну... И перемычки стоят не по инструкции...

На индукционной катушке напечатано:

I - 0,4 кр. мед. эм. 280 в. 1,4 Ома
II - 0,2 кр. мед. эм. 1350 в. 38 Ом

Правильно ли расшифровать как:

Первичная обмотка - медный эмалированный провод сечением 0,4 кв.мм, 280 витков, 1,4 Ома
Вторичная обмотка - медный эмалированный провод сечением 0,2 кв.мм, 1350 витков, 38 Ом

Катушки звонка не снял крупнее, потому что все надписи там расплылись, а жаль...

[Александр Хрисанов]

Правильно ли расшифровать как:

Да, правильно.

Перемычки у вас правильно стоят.

Для питания нужна любая батарея напряжением в 3 Вольта. И надо посмотреть, чтобы микрофон был МБ, низкоомный, иначе вас будет очень плохо слышно.

Конденсатор в 1 мкФ подойдёт.

П.С. Насчёт К и К-К. Трудно писать про один телефон, глядя на другой. Конечно перемычка между клеммами Зв-К. Извините за ошибку.
