Электроника 407д

[Сергей Сергеич]

Помогите починить телевизор! Проблема такая: при включении звук есть, а кинескоп не работает. Можно ли что-то сделать или уже нет?

[Атос]

Отнести мастеру

[Сергей Сергеич]

К мастеру конечно, только или никто не берет, все-таки возраст аппарата, или же ценник о-го-го

[Атос]

Ну тогда ничните с этого




потом сюда

http://homemade-product.ru/pervaya-pomoshh-televizoru/

[Сергей Сергеич]

Так она-же 60-х годов, ламповое еще все

[gsmart]

Помогите починить телевизор! Проблема такая: при включении звук есть, а кинескоп не работает. Можно ли что-то сделать или уже нет?

Можно, для начала ручки яркости и контрасности покрутите, может на минимум выведенны, от того и не кажет, может даже панелька с кинескопа слетела если телик уронили, с чего всё началось, картинка резко пропала?
Тестер, паяльник есть? Схемы читать умеете?
Если не светится кинескоп, то обычно так бывает когда нет высокого напряжения, из-за неисправности деталей строчной развёртки.
Скачайте книжку
"Гедзберг Ю.М. <<Ремонт черно-белых переносных телевизоров>>"

например отсюда:
http://publ.lib.ru/ARCHIVES/M/%27%27Mas ... 1299_.html

[Атос]

Так она-же 60-х годов, ламповое еще все

Если бы у вас было радио, то предложил бы начать с детекторного приёмника. Но детекторных телевизоров не бывает



"Никто не хочет учиться, читать книги, не хотят думать - все хотят получить мудрый, простой и конкретный ответ на ВСЕ вопросы!
Вот только беда - большинство не в состоянии понять ответа именно из-за собственного низкого уровня знаний.

[Сергей Сергеич]

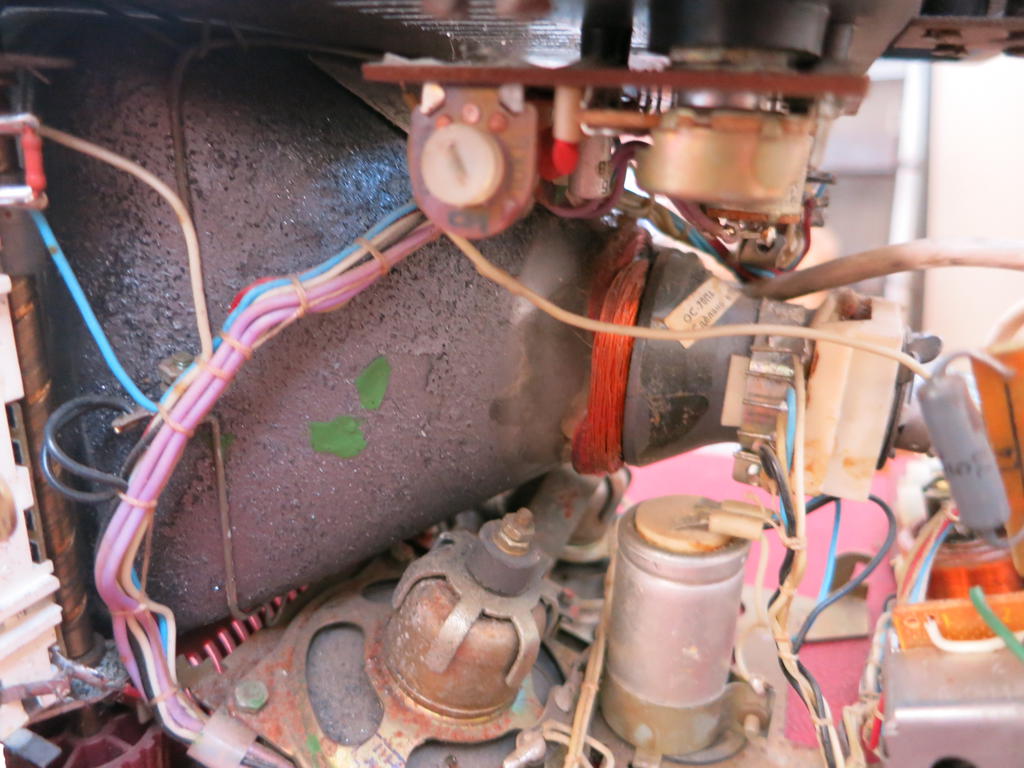

Gsmart ручки крутить пробовал, переднее оргстекло треснуто, скорее всего уронили, можете поподробнее рассказать про панельку

[gsmart]

переднее оргстекло треснуто, скорее всего уронили

Кинескоп хоть целый, вакуум не вышел, люминофор на экране не осыпался, пятен изнутри нет?

можете поподробнее рассказать про панельку

А что про неё рассказывать, панелька как панелька, одета на горловину кинескопа:

[Сергей Сергеич]

Кинескоп абсолютно целый, панелька тоже одета, пробую разобраться по книге.

[gsmart]

Кинескоп абсолютно целый, панелька тоже одета, пробую разобраться по книге.

Удачи, первым делом проверте высокое на искру на твс и на выходе умножителя (на "присоски"), и поаккуратнней, там высокое киловольты, убить не убьёт, но от неожиданности можно дёрнутся и разгваздить кинескоп.

[Yarik]

Попробуйте погуглить вот такую книжечку на 95 страниц.
Подарил её мне работник завода "Катион"г.Хмельницкий.

[КВК]

Кинескоп абсолютно целый, панелька тоже одета, пробую разобраться по книге.

Удачи, первым делом проверте высокое на искру на твс и на выходе умножителя (на "присоски"), и поаккуратнней, там высокое киловольты, убить не убьёт, но от неожиданности можно дёрнутся и разгваздить кинескоп.

"Когда у меня не заводится машина, я открываю капот и дергаю за разные проводки. Иногда помогает" (с) лейтенант Коломбо, отдел убийств

[vitek.g]

В темноте накал видно?

[Сергей Сергеич]

нет, в темноте накала нет

[vitek.g]

переднее оргстекло треснуто, скорее всего уронили

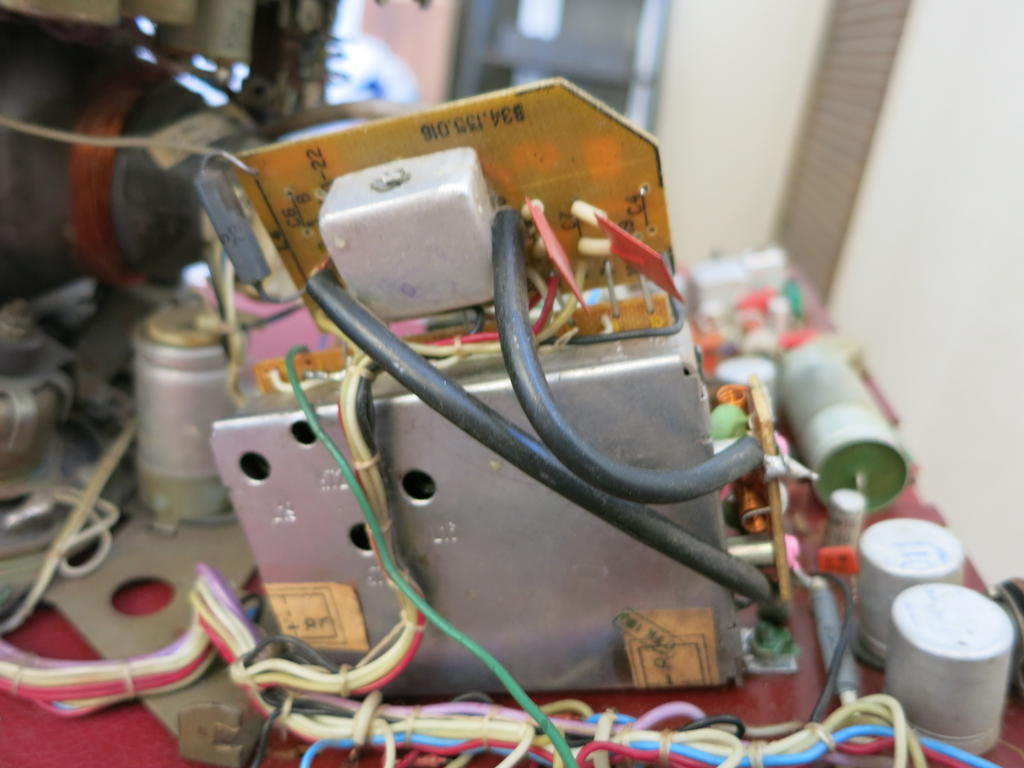

Желательно подробное фото ВСЕХ плат с двух сторон.
Осмотр тщательный производился?

[Сергей Сергеич]

[vitek.g]

По степени ржавости динамика похоже,валялся в луже.
Отнести туда же.

[A.T.]

http://forumimage.ru/uploads/20170129/1 ... 305099.jpg
Вижу 2 оторванных провода. Восстановите все соединения в соответствии со схемой.

vitek.g
Не факт, это мог быть обычный сарай.

[Сергей Сергеич]

Где именно оторваны провода?

[A.T.]

Сергей Сергеич, глаза разуйте. Синие провода между платой развёрток (если смотреть на морду - то она будет слева) и центральной платой.

[vitek.g]

Не факт, это мог быть обычный сарай.

В данном случае по... непринципиально,исход один.

[gsmart]

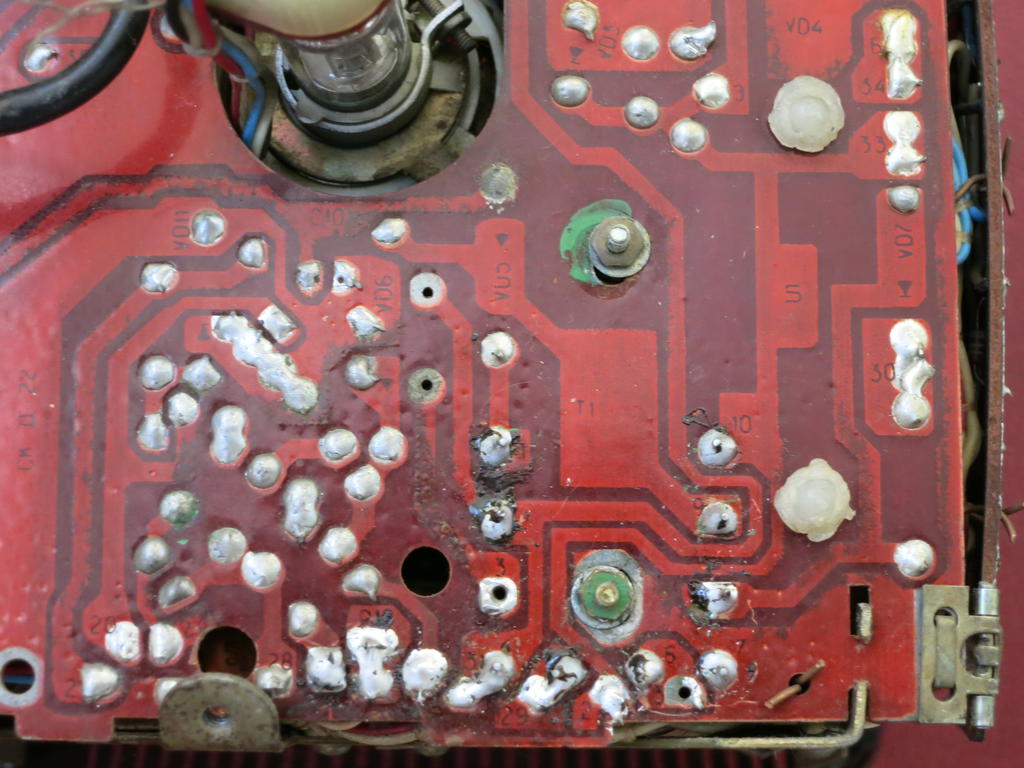

Судя по поменянным местами гайкам и кривой пайки на плате - ТВС менялся:

пропаяйте эти точки нормально.

[Yarik]

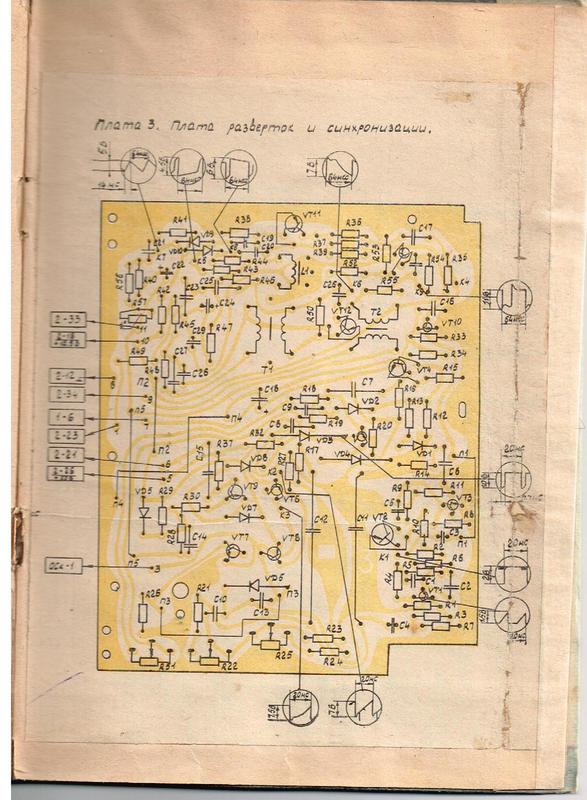

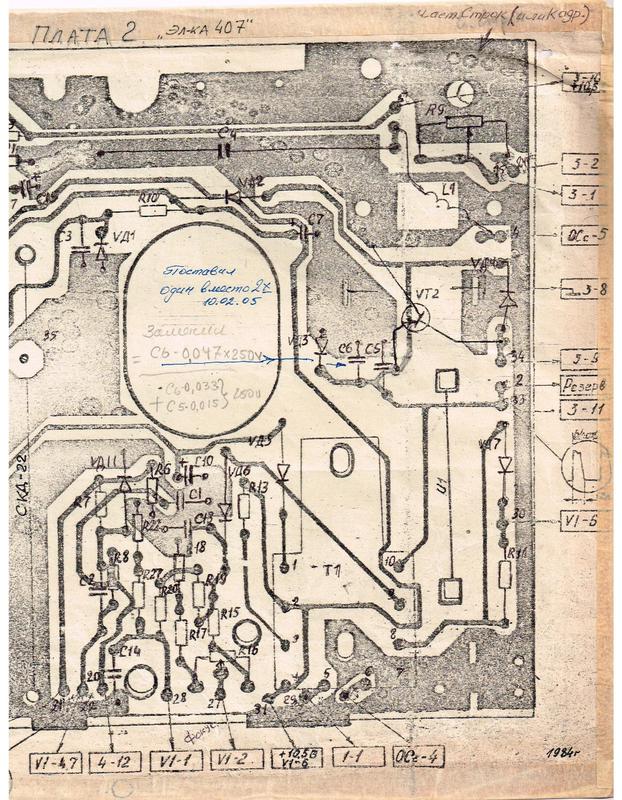

Сергей Сергеевич,вам в помощь.

[Yarik]

[Yarik]

[Yarik]

[Yarik]

[Yarik]

[Сергей Сергеич]

Yarik, спасибо вам за схемы
