попался мне такой вот карманный шедевр. По словам продавца - начало 60-х гг, такие были очень популярны, конкретно этот экземпляр сделал кто то в армии ( техническое творчество - солдаты). Сразу вспоминается рядовой Лагода и фильм "Ключи от неба".


Габариты конструкции - меньше кредитной карты 69х37х10 мм,
материал - выкроено и склеено из подручных мыльниц, как я полагаю. Толщина как у современных смартфонов. Такого качества дизайна я у самоделок ранее не встречал.

Явно засланный "солдатик"...
Или из соответствующего НИИ уволили...
Интересно, контакт от конденсатора слева - так было? К задней крышке контачил - там вроде проволочная рамка?

с душой сделано.. ему бы на радиозавод, "дезигнером".. ну или инженером ))

СССР-1 писал(а):попался мне такой вот карманный шедевр. По словам продавца - начало 60-х гг, такие были очень популярны, конкретно этот экземпляр сделал кто то в армии ( техническое творчество - солдаты). Сразу вспоминается рядовой Лагода и фильм "Ключи от неба".


Габариты конструкции - меньше кредитной карты 69х37х10 мм,
материал - выкроено и склеено из подручных мыльниц, как я полагаю. Толщина как у современных смартфонов. Такого качества дизайна я у самоделок ранее не встречал.

шедевра...
чичас так наверное никто не решицца...

Для уменьшения габаритов юбки у транзисторов сточены? Или какие-то незнакомые или импортные...

нет.. это 403, если я своими слепыми разглядел, но установленные "под плату", упираясь в нее снизу выступом отбортовки купола. Что тоже фича сего девайса..

Flying писал(а):Явно засланный "солдатик"...
Или из соответствующего НИИ уволили...
Интересно, контакт от конденсатора слева - так было? К задней крышке контачил - там вроде проволочная рамка?

я там ничего не трогал, просто открыл и сфотографировал. Но(!) продавец сказал, что тоже туда лазил, посмотреть", не думаю, что он что то там повредил.. если только неумышленно. Мужчина старше меня лет на 15-ть..это его эпоха.

ладно три транзистора для того времени нормально...
сам такое вшколе лепил...
ну не такое тонкое конечно...
другое шибёт: какой динамик ТАКОЙ тонкий там может стоять?
в ТО время наушники вроде ещё не котировались...

другое шибёт: какой динамик ТАКОЙ тонкий там может стоять?

"Динамик" там от слухового аппарата кажись .. Только оно не для "через ухо" а для через кость - то есть он вибрационный и заставлял вибрировать весь корпус девайса ..
А вообще читая радио за 1960е видел описание приемника в спичечном коробке . Диффузором там была бумага натянутая на перед этого самого коробка . А "драйвером" капсюль ДЭМШ с припаяной в мембране проволочкой механически сцепленой с этой самой бумагой

Blackbird писал(а):приемника в спичечном коробке

точно...
дето и я такое видАл...
теперь про динамик вспомнил:приклеивалось к подвижной катушке или к мембране...

Как увидел,так и вспомнил свои молодые годы.После 2-х годичной службы в "учебке"г.Ленкорани(Азербеджан)Уже дома начал заниматься мыльницами.Здесь на форуме я их показывал.
Мои комментарии :
Вижу схему рефлексного приемника.Ферит.антенна:с подвижной кат.связи рядом резюк зеленый УЛМ И Т1 П403.
СТОП!...Не буду описывать схему,это не интересно.Детали почти все знакомы.Внизу справа типа ДЭМШ-микрофон от слухового аппарата -громкоговоритель.Выше голубой- диод.Фер.кольца:тр-р и дроссель.Плохо.что оси колец не взаимно перпендикулярны.Вверху 2 акамулятора Д-0,06.Под ними электролитик от слух.аппарата.

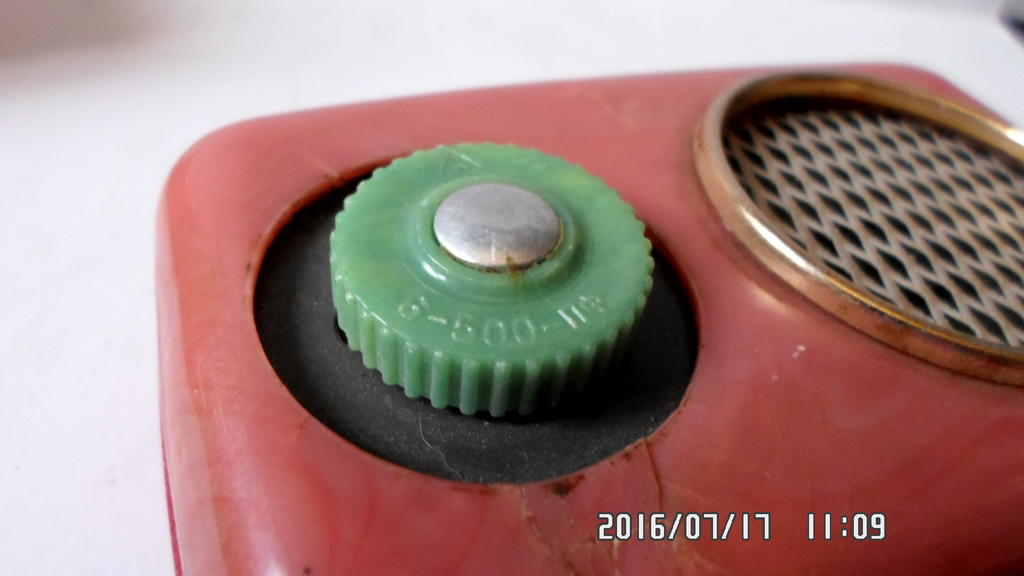

КПЕ расположен в самой ручке настройки.Такие были в продаже для самоделок.
Некоторые детали у меня сохранились.

Yarik
Короче - ваш приемник, не?

Flying
Приемник Ярика ниже.

а зя вопрос?
может чего не знаю: на ферите две катушки, а связи только одна?

дед Палыч писал(а):на ферите две катушки

а-а-а.. они через переключатель поди...

дед Палыч писал(а):а зя вопрос?
может чего не знаю: на ферите две катушки, а связи только одна?

дед Палыч писал(а):а-а-а.. они через переключатель поди.

Всё верно,на ДВ прием был слабый и я намотал только одну катушку,и место для переключателя
не нашлось.
В плане у меня еще раз вернуться к моим мыльницам и более подробный показ в "Коллекционерах" с дополнительной
реставрацией.

По толщине - вспоминается приёмник-сувенир "записная книжка" СЮРПРИЗ.

СССР-1...я в Советской Армии..на свалках вокруг в/части...с выброшенных электронных блоков ПАЛЬЦАМИ понаотдерал детальки...и СКРУТКОЙ из отрезков жил многожильного провода...-без паяльника на картонке-ПО ПАМЯТИ собрал Приёмничек прямого усиления на СВ по схеме Архипова из ж.Радио на пяти транзисторах с ВЧдросселем....орал он на телефонный капсюль около г.Свердловск так громко-что пришёл Начальник Штаба-навертел мне уши-что-то прошипел про Особый Отдел...и крепко запретил мне такое повторять -ибо по мыслям особистов того времени-раз Приёмник смог солдатик собрать-значит и Передатчик сможет ! это был Малогабаритный 2-V-2 из журн.Радио №2 за 1970г.

Сохранились детали с тех времен.Две мыльницы -корпуса для приемников в запас.Одна с диодами,вторая(не стал искать)полная старых эл-литов с выводами по обе стороны.Есть на них цена 60к.=цене 3-х булок ржаного хлеба того времени.



Микрофон от слухового аппарата типа ДЭМШ,резисторы УЛМ,конденсаторы,рег.громкости
от С/Ап.один даже с выключателем.

Здесь КПЕ в самой ручке настройки 6-600пф.Ц 1р.50к. дорогой купил только 1шт.
перекрывал СВ+ДВ частично диапазоны.

дед Палыч писал(а): чичас так наверное никто не решицца...

С удовольствием бы,только что слушать-то?

Надоело мне ремонтировать знакомым туристам - рыбакам раздавленные, оплавленные от костра приёмники.И изготовил им по заказу очень крепкий приёмник.
Корпус применил от радиостанции, из дюрали.
МА собрал в корпусе от зубной щётки и залил парафином.
Плату поставил от приёмника КВАРЦ-404.



За работу получил рыбы немеряно.
Но рыбаки - туристы приловчились заключать пари на отдыхе: чей приёмник крепче и начали выигрывать . Удары и падения он держал превосходно.

vladimir1478 писал(а): С удовольствием бы,только что слушать-то?

Тогда было что слушать, и главный интерес радиолюбителей, это "микрогабаритная"радио аппаратура.
На свой В.Плотникова "Москва"днем нормально в радиусе 250-300км без помех(их тогда небыло).Вечером
прием до 1000км.
А сейчас нужно выйти на улицу и дальше от всяких проводов,работают два гос.передатчика и 1коммерческий.

Старый мастер писал(а):Корпус применил от радиостанции, из дюрали.
МА собрал в корпусе от зубной щётки и залил парафином.

Оригинально!

Лежат на полочке.

Yarik писал(а):Внизу справа типа ДЭМШ-микрофон от слухового аппарата -громкоговоритель.

КПЕ расположен в самой ручке настройки.

Возможно ДЭМШ и служит основой громкоговорителя, только почему он расположен не по центру корпуса?
КПЕ, похоже, там нет вообще, скорее всего в ручке настройки собран переключатель на три фиксированных станции. Заводской КПЕ даже такой как у Вашей "Москвы" там не поместится.

Grower
Вы уверены? Посмотрите на монтаж и подумайте где бы разместить дополнительные С на каждую радиостанцию. Правильно нет их там по причине отсутствия места.
Самый оптимальный способ вставить туда кпе - сделать из платы, раз она у тебя есть.



Нутро б глянуть.

Grower писал(а): Возможно ДЭМШ и служит основой громкоговорителя, только почему он расположен не по центру корпуса?
КПЕ, похоже, там нет вообще, скорее всего в ручке настройки собран переключатель на три фиксированных станции. Заводской КПЕ даже такой как у Вашей "Москвы" там не поместится.

Поясню как устроен этот микрофон.Под отверстием которое в центре, по всей площади (20х15мм)находится станиолевая пластина которая излучает звук.В центре пластины (с противоположной стороны)припаяна игла от якоря магн.системы.По компановке ,в центре , разместить возможно были трудности. И какая разница,какое место подносить к уху?
Питание 2-2,5В.-мало!,звук слабый...А вообще здесь почти всё на догадках.КПЕ точно в ручке настройки,он приклеивается прямо снаружи на фасаде на передней панели корпуса.Перед приклейкой нужно сделать 2 отверстия для выводов от КПЕ.
Готовлю подробные фото и описание моих 2-х "мыльниц" у себя в КОЛЛЕКЦИОНЕРАХ.

есть где то у меня в коллекции еще образец. Более типичный.

СССР-1 писал(а):Такого качества дизайна я у самоделок ранее не встречал.

Судя по "инкрустированному" пластику и тщательной кропотливой сборке осмелюсь предположить, что аппарат изготовили в местах не столь отдаленных. Торопиться то некуда. Шедевр ручного творчества одним словом.

там как правило большие проблемы со вкусом и с радиокомпонентами. Но как версия, имеет право на существование. А дизайн более ранний - второй половины 50-х гг.

СССР-1 писал(а):большие проблемы со вкусом и с радиокомпонентами

Не скажите. В некоторых не столь отдаленных местах в СССР были участки по сборке блоков цветных ТВ. Также были участки по резке лент микросхем на готовые изделия с последующей фрмовкой выводов, нанесением маркировки и упаковки в коробочки. Так вот изделия сидельцев не хилые оттуда на свет рождались.

K_Oleg писал(а):

СССР-1 писал(а):большие проблемы со вкусом и с радиокомпонентами

Не скажите. В некоторых не столь отдаленных местах в СССР были участки по сборке блоков цветных ТВ. Также были участки по резке лент микросхем на готовые изделия с последующей фрмовкой выводов, нанесением маркировки и упаковки в коробочки. Так вот изделия сидельцев не хилые оттуда на свет рождались.

Позднее - возможно, но речь о гораздо более раннем периоде истории, когда полупроводниковые радиокомпоненты были довольно большим дефицитом, а образование в данной области - и подавно.

Ирина писал(а):Grower

Самый оптимальный способ вставить туда кпе - сделать из платы,
Нутро б глянуть.

Ирина
Не понял, куда там можно поместить КПЕ и что это за КПЕ должен быть? А разместить конденсаторы и переключатель можно в рукоятке настройки. Толщина какраз позволяет.

Yarik писал(а):

Grower писал(а): По компановке ,в центре , разместить возможно были трудности. И какая разница,какое место подносить к уху?
Питание 2-2,5В.-мало!,звук слабый...А вообще здесь почти всё на догадках.КПЕ точно в ручке настройки,он приклеивается прямо снаружи на фасаде на передней панели корпуса.Перед приклейкой нужно сделать 2 отверстия для выводов от КПЕ.
Готовлю подробные фото и описание моих 2-х "мыльниц" у себя в КОЛЛЕКЦИОНЕРАХ.

Уважаемый Yarik!
Не со всем согласен. Не вспомню ни одной конструкции динамика на базе ДЭМШ, где бы центр капсюля был расположен ассимметрично дифузору.
2,5 В питания не так мало. Я делал что-то похожее с питанием 1,25В - аккумулятор Д-0,25. На наушник ТМ-4 работало вполне прилично.
Также не представляю какой КПЕ может разместиться именно в той ручке настройки.
Это то, о чём я упоминал.
Извините за плохое качество фото.

Когда-то в детстве видел у деда в приёмнике малюсенький КПЕ. Явно будет гораздо меньше, чем КП-180, которого я, правда, вживую не видел.

Sulphur
Да их полным-полно, маленьких-то... Мало ли, кто чего не видел... Даже из "тех времен".

Grower писал(а):Также не представляю какой КПЕ может разместиться именно в той ручке настройки.

КПЕ с твердым диэлектриком,поэтому большая ёмкость при малых габаритах.
Микрофон СА имеет внутри свой плоский излучатель (диффузор) 20х15мм и звук выходит из отверстия в центре корпуса самого микрофона,а магнитная система с катушкой подобна ДЭМШ.
Если не найду чертеж,то нарисую эскиз.
Автора не помню была книжка в 60-х "Слуховые аппараты".Я в то время месяц в обеденный перерыв замещал техника кабинета ушного протезирования,который ушел в отпуск.Принимал у клиентов "больные"СА,дома "лечил" и выдавал работающие.Основная частая неисправность была в шнурках к ушным телефончикам.Вот и детали у меня с той работы.

Yarik писал(а): КПЕ расположен в самой ручке настройки.Такие были в продаже для самоделок.

Вряд ли там есть КПЕ. На феррите - две катушки разным проводом,значит должен быть переключатель диапазонов. И,само собой -включатель питания. Одной и той же ручечкой осуществляется включение питания и переключение станций,по-моему.

Насчет КПЕ. У меня сохранился совершенно плоский самодельный конденсатор переменной емкости. Принцип - тусовка колоды карт. Пластины входят друг в друга горизонтально, по прямой, а не вращением, а между ними изоляторы. Плавность обеспечивается винтом М3. Двойной. Значит супергетеродин.

Alexandr
Тоже помню такую конструкцию! Она была описана в какой-то радиолюбительской книжке, там не всё просто, в смысле - не всякому школьнику воспроизвести по силам... Таких КПЕ промышленного изготовления не видел.

Grower писал(а):КПЕ, похоже, там нет вообще, скорее всего в ручке настройки собран переключатель на три фиксированных станции. Заводской КПЕ даже такой как у Вашей "Москвы" там не поместится.

В отношении КПЕ я с вами согласен.Я смотрел 5-е фото без увеличения и мне показалась высокая ручка настройки в которой КПЕ т.е. такой как мой зелёненький.Теперь предположительно там таки переключатель.
Интересно увидеть противоположную сторону платы...

2vlad писал(а):Alexandr
Тоже помню такую конструкцию! Она была описана в какой-то радиолюбительской книжке, там не всё просто

Такая конструкция описана в Справочнике радиолюбителя "Малогабаритная радиоаппаратура" Терещука и Фукса 1967 г.
По-моему, где-то в старых журналах "Радио" тоже было.

Yarik писал(а):
Интересно увидеть противоположную сторону платы...[

И верхнюю крышку изнутри.
Только топикстартёр нас не балует и мы вынуждены гадать на кофейной гуще.

СССР-1, народ хочет разобраться, что к чему.

Grower
Я помню описание довольно подробное, с эскизами деталей, еще и процесс сборки был описан. В справочнике посмотрю, кажется, что такой есть скачанный откуда-то.

Владимир, поверьте мне на слово. Справочник предо мной. Описание скромное, но все чертежи есть и всё понятно.

ну, раз "народ требует".
повторная вивисекция привела к перелому ( или обнаружению его) ферритовой антенны , почти попалам, и отрыву еще пары тонких проводков ( или обнаружению этого отрыва прежним "копателем").. все ради народа.

итак, фото 1 ( приподнимание платы из корпуса, антенна еще цела ( или делает вид), но ни хрена не видно народу) :

фото 2. Акустический агрегат. уже оторван. Уф.

фото 3. все, что можно , уже сломано и оторвано, Терять уже нечего. Обратная сторона Луны. ( куда крепилась жестяная "клешня", видимая на первых снимках ) теперь вопрос, достойный выеденного яйца.

"виднеются детали" как сказал C3PO:

Ну вот и разобрались,прямо как в "Весёлой семейке" получилось. Теперь можно спать спокойно

СССР-1 писал(а):фото 2. Акустический агрегат. уже оторван. Уф.

Занятная вещица! Как-то не особо вяжется с остальной начинкой девайса....
