самодельные радиоприемники СССР

[rusdmitryrus]

и еще один (нет фото внутренностей)...

[OttoStirlitz]

rusdmitryrus,
Заботливо то как! Со схэмкой ламинированной

[rusdmitryrus]

rusdmitryrus,
Заботливо то как! Со схэмкой ламинированной

коллекция-музей... )))

[rusdmitryrus]

фото внутренностей последнего экземпляра сделал...

[rusdmitryrus]

и еще одна "модель" - "МЕЧТА"

[OttoStirlitz]

Интересно, откуда пошла эта мода на мелкие приёмники...

[2vlad]

OttoStirlitz, как откуда? Тлетворное влияние запада, как обычно! А началось всё вот с чего:

[oldmao]

Так прикольно же, я пытался приёмник в габаритах часов сделать, подходящий динамик сколхозить не смог. В пачке сигарет многие собирали, и я тоже.

[Игорь С]

Я собирал в коробочке от велоаптечки. Без динамика, на наушник. Слушал на уроках "Маяк".

[КВК]

Интересно, откуда пошла эта мода на мелкие приёмники...

От возможности их сделать.



1959

[twoporylyj]

svk, получается,напомнили
ДВ,фиксированная настройка,два Д-0,1,работает только на наушники.Ближе к концу 80-х

Никак, "Амфитон-микро" повторили?

[Борисович]

Никак, "Амфитон-микро" повторили?

Про такой только сейчас в музее прочитал.
А схема похожа на него.Была в какой то книге

[twoporylyj]

Тогда смотря какого года книга, может, и наоборот, "Амфитон-микро" сделан по ней.

[Борисович]

Амфитон-микро" сделан по ней.

Вполне возможно.237 серия,она к концу 80-х была уже совсем устаревшая. Из середины и конца 70-х она.Однако,посмотрел сейчас,из тех,что в наличии 237-ой. Есть и 78 года,есть и 91.

[twoporylyj]

Могла стоять задача пускать в дело устаревшие, но не снятые с производства микросхемы.

[Борисович]

Скорее задача использования неликвидов

[Sulphur]

В пачке сигарет многие собирали, и я тоже.

Первый ППУ (три транзистора: П416 или 403 - точно не помню, МП38, МП42) делал в мыльнице, а ППУ Полякова (тоже три, но Si) - в какой-то цивильной маленькой коробочке уже. Ни одного супера так и не сделал в то время...

[twoporylyj]

Я избегал не только суперов, но и всего требующего ферритовых колец. Помимо намотки, кропотливым казался поиск оптимального размещения кольца, при котором нет возбуда.

[Sulphur]

Первый мой приёмник как раз содержал дроссель на колечке.

[twoporylyj]

Дроссель ещё ничего... резистором заменялся, и всё работало, чувствительность чуть падала. А были и трансформаторы.

[Sulphur]

Были. Только я таких не собирал. К чему мне куча ППУ? Одного-двух достаточно. А у деда видел три.

[oldmao]

Мотал я на кольце, действительно нужно ориентировать, чтобы на магнитную антенну наводки не было. Из "Юного радиолюбителя" Борисова повторить пытался. Получилось, но не впечатлило в то время.

[ДедФеном]

Я вот никогда не понимал зачем эти кольца нужны в приёмниках ? Мотать их геморрой , ведь можно просто кусочек стержня взять и намотать на нём или использовать броневый сердечник.

[Sulphur]

Мотать их геморрой

Где-то был совет - разламывать кольца на неравные части, кажись, а после намотки склеить.

[ДедФеном]

Правильно разламать тоже нада суметь. У меня в период освоения радио были большие проблемы с доставанием колец , их нельзя было вытянуть из приёмников или телевизоров , и я даже один раз от безысходности намотал дроссель на цилиндрическом магнитике от ОС-110ЛА.

[Борисович]

большие проблемы с доставанием колец ,

Может это в 90-е такое стало.

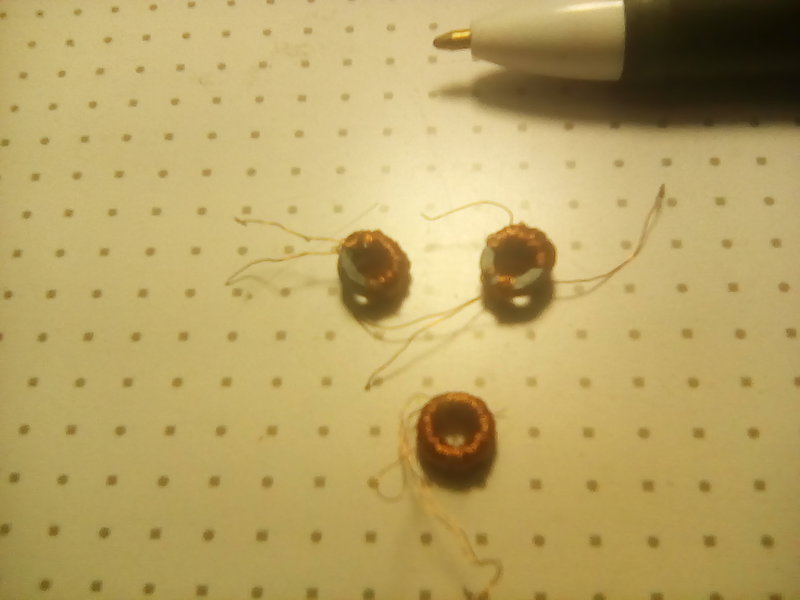

У нас в начале 70-х такие мелкие кольца продавались вместе с радиолампами ,ну и иным не богатым оссортиментом радиодеталей.По 2 или 3 копейки.До сих пор несколько с чем то тогда намотаным сохранились

[ДедФеном]

Конечно в 90е , потом правда попадались кольца от чего-то вычислительного , но они магнитотвёрдые и поэтому не подходят.

[svk]

Где-то был совет - разламывать кольца на неравные части, кажись, а после намотки склеить

Так и делал, как для приемников, так и для фотовспышек.
Чуть кромку надпилить и по этому слабому месту легко ломалось. После намотки половинки склеивались БФ.

У нас в начале 70-х такие мелкие кольца продавались вместе с радиолампами ,ну и иным не богатым оссортиментом радиодеталей.

Аналогично, причем разных размеров, среди прочих ферритов.

[Борисович]

среди прочих ферритов.

Точно, ферритовые стержни тоже были,но у нас, только круглые

[svk]

среди прочих ферритов.

Точно, ферритовые стержни тоже были, но у нас, только круглые

Так цилиндрические были самые распространенные, во всех приемниках шестидесятых, поэтому и попадали на прилавок. Прямоугольного сечения появились позже, в середине семидесятых, когда у меня уже пропал интерес к самодельным приемникам

[Борисович]

появились позже, в середине семидесятых,

У деда был приёмник "Алмаз" когда я ещё в школу не ходил ( до 66г). А в конце 70 -х на детали пошёл.Так там стержень был плоский,точно помню.Почему и написал,только круглые

[2vlad]

Так цилиндрические были самые распространенные, во всех приемниках шестидесятых, поэтому и попадали на прилавок. Прямоугольного сечения появились позже, в середине семидесятых

И не так всё было... "Плоские" ферритовые стержни были и в приёмниках 60-х, другое дело в том, что до вас они не "доходили", а так - продавались наравне с "цилиндрическими", можно было выбирать наиболее подходящий для любой конструкции приёмника.

[svk]

Так там стержень был плоский, точно помню. Почему и написал,только круглые

"Запчасти" обычно появлялись позже, если вообще появлялись. А цилиндрические стержни были постоянно в продаже, в основном их и покупали пацаны-самодельщики.

[Борисович]

"Запчасти" обычно появлялись позже, если вообще появлялись

А вот это точно.Запчастей тогда вообще было мало

[Борисович]

Попались на глаза челноки для намотки мелких колец.Что бы не ломать кольцо,а мотать по нормальному,через отверстие в нём

[oldmao]

Не длинноваты, мотать удобно? Я обычно из двух оголённых проволочек спаиваю, сантиметров 6 длиной. По заветам Борисова ("Юный радиолюбитель"), так сказать...

[Борисович]

Не длинноваты, мотать удобно ?

Сейчас и не помню.
Но когда делал,наверное что то думал.В смысле какой длины сделать

[Alexmax]

Не длинноваты, мотать удобно?

Это зависит от диаметра кольца - чем он меньше, тем длиннее нужен челнок, т.к. чем длиннее челнок - тем больше в него влазит провода при заданном диаметре.

[twoporylyj]

Покупали длинный ферритовый стержень для ВЭФа-202, далее в зависимости от желаемого результата. Нужен чувствительный приёмник - ставили как есть. Нужен малогабаритный - заворачивали в бумагу и отрубали кусок нужной длины, и оставалось на последующие приёмники.

[ASSistant]

[Alexandr]

Хорошо продуманная конструкция, сделано человеком с руками, растущими откуда нужно, и сохранность отличная. Наверное, даже рабочий...

[novosibiretc]

Наверное, даже рабочий...

Эти конденсаторы (ЭМ) рабочими уже не бывают. А конструкция замечательная.

[Shuare]

]Эти конденсаторы (ЭМ) рабочими уже не бывают.

Ради любопытства при замене промеряю. И изредка - все-таки попадаются и живые

[ASSistant]

Спутник:

[Oleg456]

В этой коробочке с названием спутник, стоит плата но это не приёмник, это просто какой то пробник.

[Samodelkin]

В этой коробочке с названием спутник, стоит плата но это не приёмник, это просто какой то пробник.

Да, просматривается на плате мультвибратор...

[ASSistant]

[МихаилН]

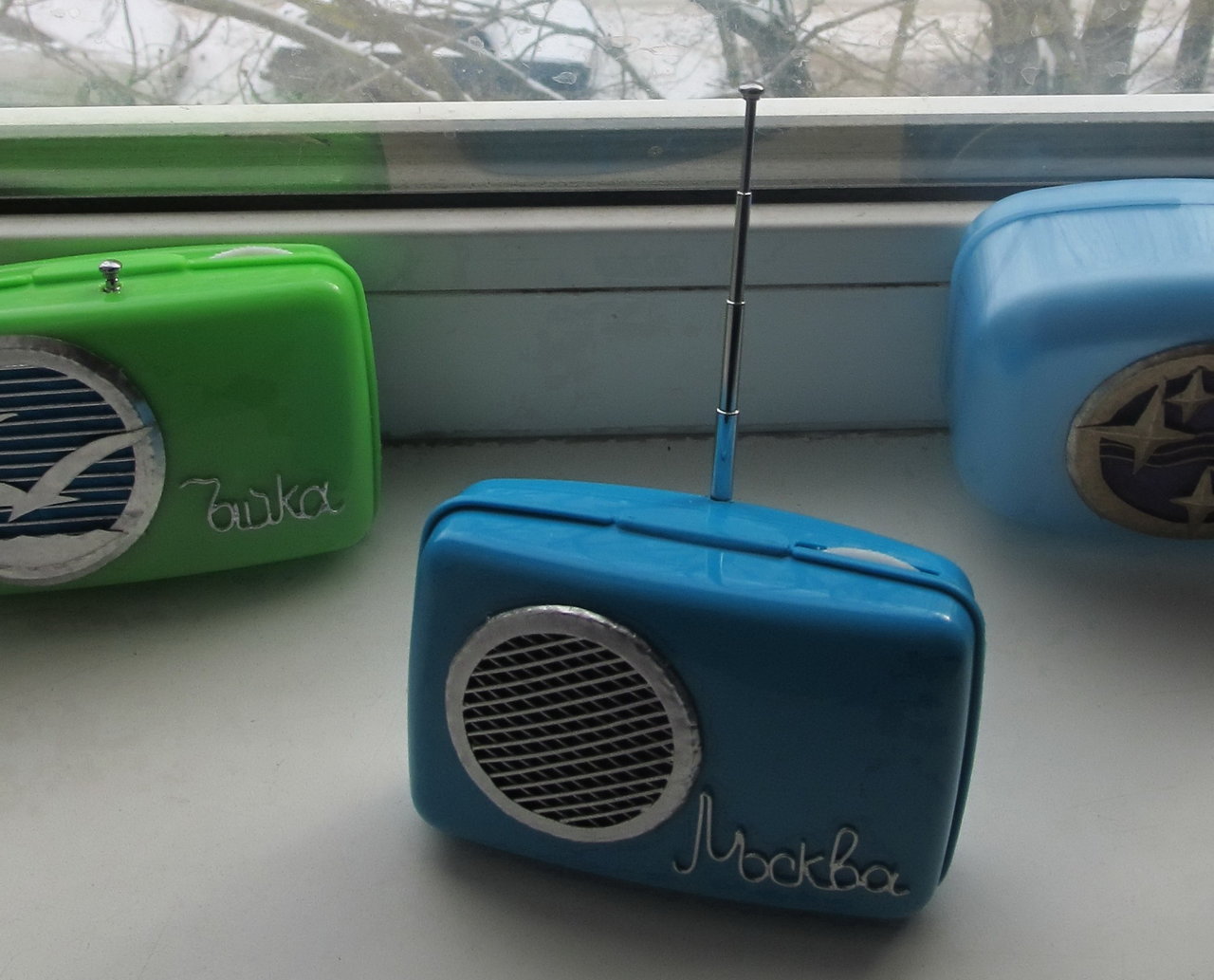

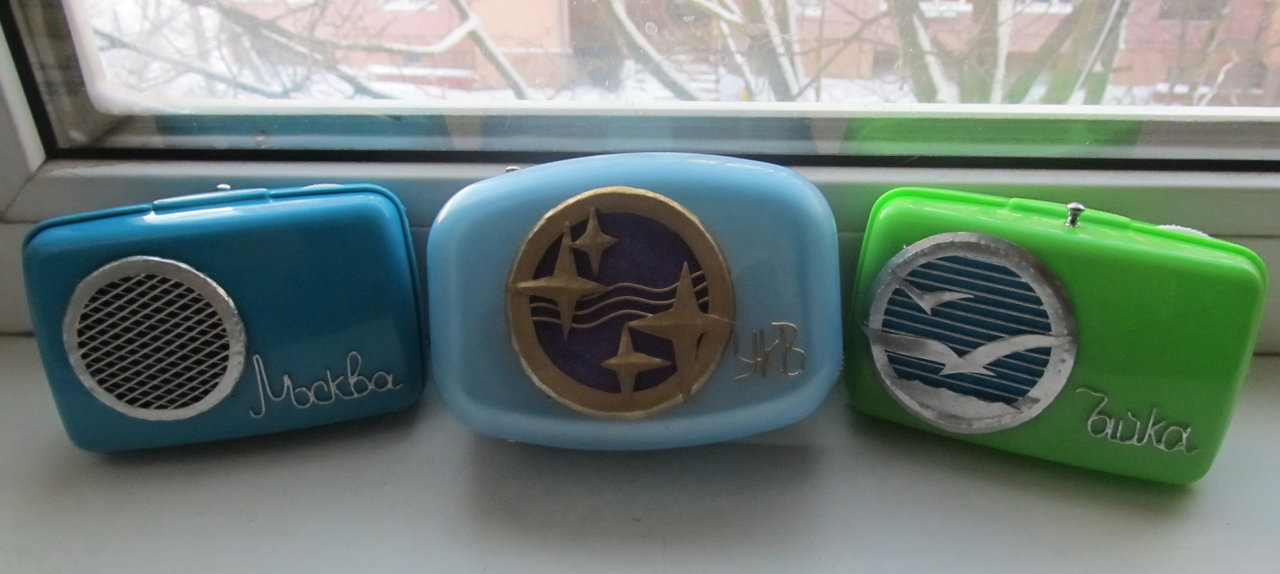

В мыльнице и сейчас можно приемники делать, было бы желание.
На СВ сначала собрал Москва В. Плотникова, но сейчас что то там слушать, пусть даже только вечером, но в условиях города, да ещё в железобетонном мешке, как у меня... не стал переносить с проволочного макета на плату...
Собрал на УКВ. На TDA7021 один и два на TEA5710 с увч на свч транзисторе 2Т3101А2, на рт 21 их приобретал.
До сих пор там и продаются.
УНЧ транзисторные, ранее их уже на этом сайте показывал в теме про экономичные унч.
Питание 3В (два мизинчика). Ток покоя: 9,5мА и 13мА
Вот видео их работы:
https://dzen.ru/video/watch/63e4dad81e6 ... e8ffb5?t=3
https://dzen.ru/video/watch/63e127dea6c ... f3bc9d?t=4
А тут, кому интересно, описал как их делал:
https://dzen.ru/a/Y-p9-jg3TRXbvmnv

[twoporylyj]

"В восьмидесятых мы пользовались советскими вещами вынужденно, потому что мало кто мог достать другие.
В девяностых они казались нам привычными и надоевшими.
В нулевых мы уже начинали ностальгировать по ним, но не испытывали в них какого-либо недостатка.
В десятых мы принялись беречь и восстанавливать те советские вещи, которые остались.
Поймём ли мы в двадцатых, что чтобы сохранить этот пласт культуры, пора возрождать производство вещей, напоминающих советские хотя бы внешне?"

Как видим, начинаем понимать, и это весьма радует.

Для лужения жести с отофосфорной кислотой подойдут напитки, содержащие таковую?

[Alekc]

Радиоприемник Юбилейный:

А что за странный динамик? И что за странных 2 катушки - намотанные ПО кольцу из непонятно чего... Я не об ферритовом кольце, а об других.
