persey.a, В каждой теме про любой Маяк Ваши рекомендации про полный привод. Может в отдельную тему это как то задвинуть. Идея интересная и я не исключаю это внедрить в какой нибудь очередной Маяк.Когда все про полный привод из флопа в одном месте, гораздо удобнее. И фото бы, что б видно было где что.

Здравствуйте, тема есть - указано. Спрашивают, отвечаю по ходу дела. Кто-то не знает в темах про Маяк, что есть такое решение, потому что тема далеко внизу, почитают и возможно заинтересуются и инфа в помощь где можно взять флоп. Вы участвуете в разных темах, аналогично и я, что плохого-то. Например в теме про усилитель говорят про часы и все также вроде норм. С Уважением.

[Alexmax]

Вы так и не пробовали внедрить прямой привод в Маяк? У Вас же был 5" явнополюсный флоп?

Нет, рассчитываю все же на 3", мне 5" жалко на Маяк тратить, т.к. они мне для ретро-компов нужнее. )))
Хотя есть МС5305, но у него привод не кварцованный насколько помню.

[persey.a]

Нет, рассчитываю все же на 3", мне 5" жалко на Маяк тратить, т.к. они мне для ретро-компов нужнее. )))Хотя есть МС5305, но у него привод не кварцованный насколько помню.

Здравствуйте, я провел проверку на предмет применения 3.5" флопа к Маяку, пришел к выводу по мощности маховик Маяка не раскачает при перемотке. Все дело в кинематике. В JVC мотор прямого привода примерно одинаковой габаритной мощности с 3,5 флопом. И при воспроизведении вполне себе раскачивает два маховика, но подмотка и перемотка от отдельного мотора. В Маяке высокоскоростная перемотка создает сильный тормозной момент на маховик, значительно больший чем при воспроизведении. Определил по пожиранию тока мотором в разных режимах. С Уважением.

[VeschiiOleg]

олучается что было 2 варианта с маленькими и большими индикаторами.

Даже такой был:

[Magyar]

Доброго времени суток форумчанам.

Чтобы не создавать отдельную тему, пишу здесь.
Имеется Маяк-232. И следующая проблема: при вывороте регуляторов громкости на более чем 2/3 сектора, происходит самовозбуждение (вой в наушниках, зашкаливание ВЛИ) и сбой автоматики. Т.е. циклически быстро включается-выключается режим «ЗАПИСЬ», реле на кроссплате срабатывает как аварийный вибратор (кто знаком с УАЗами, поймёт). В то же время, включить запись обычным порядком невозможно. Аппарат не реагирует на кнопку «запись» и продолжает работать в режиме воспроизведения.

Блок питания проверен, напряжения в норме, пульсаций нет.
Микросхема А1 в УУР заменена, результатов нет. (Кстати, само УУР от 233 модели – завод так делал или это самостоятельная модернизация?)

Если запустить аппарат без усилителя мощности, автоматика перестаёт сходить с ума. Однако, запись так же не включается обычным порядком. Впервые сталкиваюсь с такой неисправностью на Маяках.

Что посоветуете проверить дальше? Могло ли пробить К547КП1 на кроссплате статикой?

[vatsur]

Блок питания проверен, напряжения в норме, пульсаций нет.

Как он проверен? Во время возбуда? Да, там стопудово просадка напряжения, от того и управление сума сходит.

[Magyar]

Во всех режимах проверен. При возбуждении только на шине +10В небольшая помеха, но просадки нигде нет.

[vatsur]

На сколько помню, там несколько причин такого поведения. Первое, это большой подъём ВЧ в УВ, вторая это плохой контакт разъёма УМ, третья сам УМ неисправен и т.д.

[Magyar]

Обнаружил сегодня некорректную работу логики. Команда "запись" приходит с УУР на кроссплату (Х18/Х21), но ключи D3 и D4 на кроссплате не реагируют, на выводах 2,6 D3 -15 В ("воспроизведение"), 9,13 D3 -15 В ("запись"), 2,6 D4 -15В ("запись") 9,13 D4 -15 В ("запись") на всех режимах. Наличие УЗ, УВ, ГСП в разъемах на результат не влияет. Где может быть причина такого странного их состояния?

[Игорь40]

На сами ключи приходит или нет? там беда с разъемами, за столько лет они все окисленные под пайкой.

[Magyar]

Приходит, выводы К547КП1 2,6,9,13 - затворы полевых транзисторов. Я не могу разобраться, откуда взялись такие управляющие напряжения на D3 и D4? Возможно, D2 на кроссплате неисправна?
Разъёмы точно ни при чём, они в этом аппарате всегда были в порядке. Кроме того, логика не меняет вышеуказанное состояние с вставленными платами и без них.

[Magyar]

Разобрался наконец. Где-то на кроссплате оборвалась цепь общий провод - эмиттер VT1 и R14, самовозбуждение УМ (которое здесь ни при чём) влияло на шину +15В, что вызывало сбой логики. Поскольку разводка кроссплаты Маяков - тот ещё "шедевр", восстановил цепь перемычкой к ближайшему общему проводнику. Может, кому-нибудь мой опыт пригодится.

[Сетевой Хомяк]

В тех ЛПМ, у которых подмотка реализована на шестерёнках, нужно эти шестерёнки смазывать? я не пойму была там смазка или нет, зубочисткой прочистил зубцы, промыл, но не ясно это старая загустевшая смазка или просто грязь спрессованная налипшая пыль.

[Alexmax]

В тех ЛПМ, у которых подмотка реализована на шестерёнках, нужно эти шестерёнки смазывать?

Пластиковые шестеренки обычно не смазывают - пластик сам по себе "скользкий".
А вот на смазку охотно налипнет пыль (т.к. там постоянно движется воздух от вентилятора двигателя) и нарушит работу узла.

[dxman]

нужно эти шестерёнки смазывать?

Нет, лучше ослабить прижим, чтобы они касались только краями, тогда шум будет заметно тише при воспроизведении.
Я просто одел фторопластовую трубочку с толстыми стенками на каретку, куда крепится пружина шестерни подмотки.

[Mary_Long]

> _Что посоветуете проверить дальше? Могло ли пробить К547КП1 на кроссплате статикой?_

Легко. Отдали 232, живая была одна, которая на счётчике ленты. Сам удивился

[Сетевой Хомяк]

вот, что я когда-то хотел сделать, как только попадётся очередной Маяк.

во всех ЛПМ Маяк, присутствует болтанка каретки вверх-вниз и вправо-влево. если болтанку вверх-вниз можно как-то устранить, подкладыванием латунных и фторопластовых шайб и то она на сотки остаётся, то вправо-влево - никак.

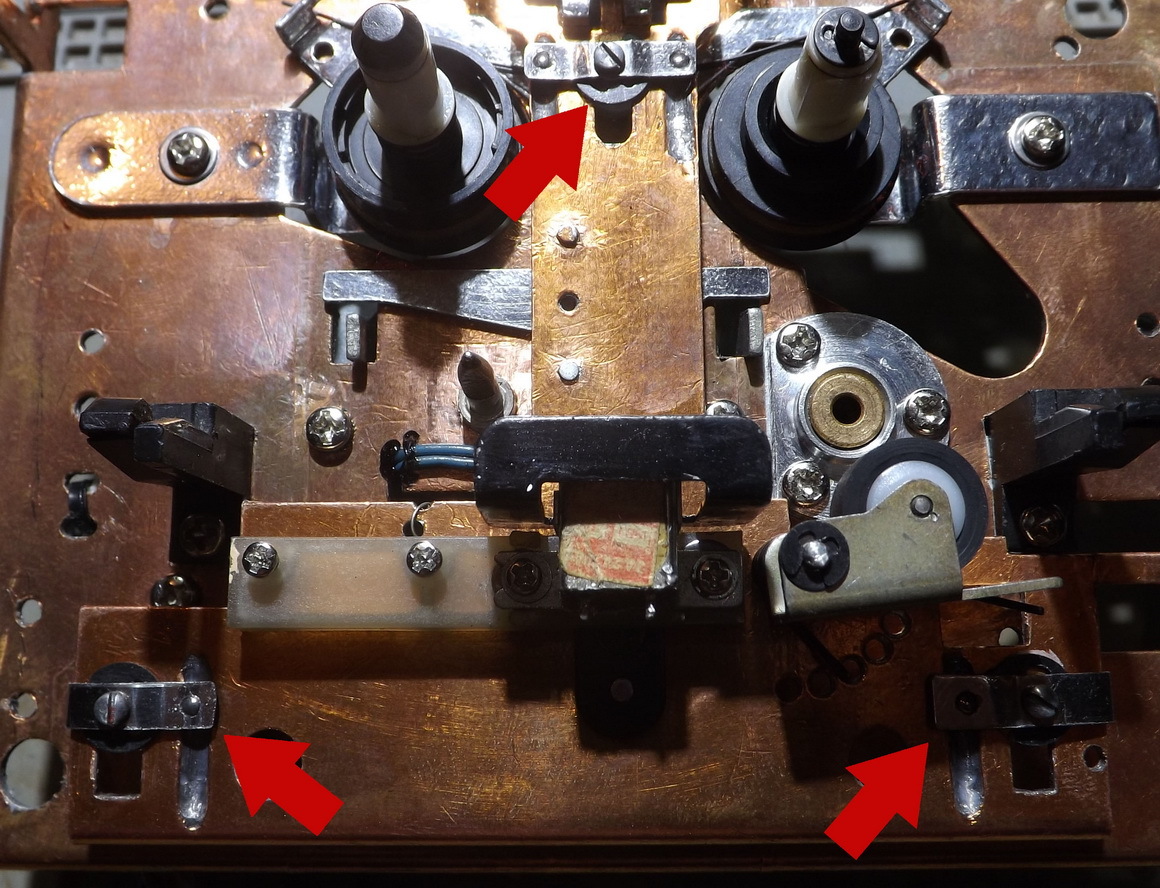

я просверлил и нарезал резьбу М2 в трёх направляющих, в каретке выбрал пазы под шарики (шарики от БВГ видеомагнитофона диаметром 3 мм) и прижал пружинящими пластинами отрезанными от спуджера, которым мобильники вскрывают. каретка теперь стоит мёртво. только надо витка три откусить от пружины, которая тянет вниз каретку при переходе в режим стоп и перемотка. ещё силиконовой смазкой густой, чуть помазал.

[MIXCD]

Здравствуйте. Маяк 233й появился-не держит Пауза-жмешь,срабатывает и сразу же отпускает,остальные режимы вроде норм,перемотки слабые в конце,но это видно что пассик уже по валу проскальзывает. ИНОГДА при выключении клацает соленоид,кондеры все родные,никто в нем не копошился.

[Alexmax]

Маяк 233й появился-не держит Пауза-жмешь,срабатывает и сразу же отпускает,остальные режимы вроде норм,перемотки слабые в конце,но это видно что пассик уже по валу проскальзывает. ИНОГДА при выключении клацает соленоид,кондеры все родные,никто в нем не копошился.

"Продолжайте вести наблюдение". ))

[Самый !]

кондеры все родные,никто в нем не копошился.

- берегите их!

[old_hippie]

кондеры все родные,никто в нем не копошился.

- берегите их!

Картина Репиным по маслу.

"Кондёры родные стоят! В них никто не копошится! И - тишина!..."

[MIXCD]

Доброго. Аппарат оказался вполне себе «поднимаемым», проблема с паузами-вылетел штифт от П2К,я по привычке после Яуз думал она импульсная, оказалась с фиксацией. Не было перемоток-закисло там все, соленоиды не могли толкнуть узлы, все разобрал, промыл и смазал, лопнувшие цилиндры-сделал канавку и нитку с супер клеем-результат минус два ракорда из бобышки. Головку заменил на х2с701, вроде как-то так она, по рекомендации из Радио 89-11, стиралку на к7620. Все электролиты замена, большие бочки распилил и прям туда на термоклей новые банки. По поводу индикации-бы мертвые УД2, заменил, настроился отлично по мануалу-360мВ-0ДБ, 500мВ- +3ДБ, но если допустим входной сигнал заходит в +3ДБ, на выходе получается от силы 0ДБ, может особенность какая или на других кассетах попробовать, но повторюсь при настройке все четко, ток записи и подмагничивания настраивал по рекомендации из сообщения 822 этой ветки, но у меня В3-38 думаю врут маленько, но не настолько. По сути этот аппарат можно было ВДшкой залить просто и он заработал потом.

[VeschiiOleg]

но если допустим входной сигнал заходит в +3ДБ, на выходе получается от силы 0ДБ,

Мал ТП и ТЗ. Если ничего не ограничивает в схеме (неисправность).
Но скорее всего неправильно найден горб максимальной отдачи ленты.

[Андрей978]

Добрый день! В ШП левого канала самовозбуд в 233 Маяке. Попробовал поменять "красные флажки", ситуация не поменялась.





это на осциллографе




Виновник торжества, менять бумагу на пленку? Или все таки ИМС сдохла?

[ДедФеном]

Андрей978, конечно замените , если не поможет ищите новый шумодав.

[Андрей978]

Андрей978, конечно замените , если не поможет ищите новый шумодав.

Все получилось, один кондер был в обрыве.

[persey.a]

Все получилось, один кондер был в обрыве.

Здравствуйте, тип МБМ? Был разговор о надежности и старении МБМ. С Уважением.
