И снова ВМ-12

[dvdianov]

По наследству перешли два полумёртвых ВМ-12, помаленьку пытаюсь восстановить. Начал с того, что дохлей .
Первая возникшая проблема поставила в тупик - после нескольких открытий-закрытий контейнер поднимать отказался. Ну блокировка включилась: пластина, которая должна двигаться рычагом от кнопки упирается. Фиксатор вручную не отжимается.

А как её открыть?
Механизм загрузки неживой, сам он ничего не сделает.
Шестерня загрузки вручную не крутится (пытался до разумного предела крутить пальцем).

[Muller]

Да у вас там похоже проскальзывает привод программной шестерни. Оно не скручивается в режим "остановлено" а следовательно подъем лотка с кассетой блокируется. Пассики нормальные или так, пародия?

Можно пальцами снизу ЛПМ скрутить ее в режим остановлено и все откроется.

[dvdianov]

Muller, спасибо за совет.
Действительно, покрутил шпиндель двигателя загрузки - и контейнер выгрузился, и вообще загрузка заработала. А до того этот маленький 9В двиг вообще не работал, никуда. Большой - работал, но крутился только маленький штырь в ЛПМ да головка.

Теперь дело обстоит так. При перемотке туда-сюда вообще ни одна из катушек не двигается, но главный двигатель крутится в обеих направлениях, двигается маховик и загрузка на первый взгляд работает корректно. После нескольких секунд движения всё возвращается в расправку (стоп).
При воспроизведении загрузка также работает на первый взгляд нормально, плёнка вытягивается, головка вращается. Бобина вращается только левая - при заправке и расправке плёнки, правая не вращается, хотя вращается маховик. После того же времени так же в расправку.
На клавишу стопа реагирует нормально.

Как я понял, дело в связи маховика и шпинделя правой катушки? И это дело, видимо, фатальное.

А пассики фиговые, конечно, сухие, но пока более-менее крутят всё.

[DONATAS]

пока более-менее крутят всё.

Это Вам так кажется, что крутят. Первым делом, что нужно делать в таких случаях - менять резину и чистить програмный переключатель.

[dvdianov]

ОК, при первой возможности заменю.
Сейчас обратил внимание - действительно, пассик лажает. При загрузке (включении воспроизведения) в какой-то момент начинает проскальзывать пассик на промежуточном ролике (http://www.rw6ase2.narod.ru/jpg/elektronika_wm12_15.jpg, маленький чёрный ролик над маховиком). Соответственно, большой ролик (на картинке белый) не двигается, и через некоторое время всё начинает откручиваться назад. Наверное, так быть не должно, да?

И теперь я заметил, что вообще не понимаю, чем приводится правый шпиндель (http://www.rw6ase2.narod.ru/jpg/elektronika_wm12_21.jpg, здесь слева). Вот этим маленьким колёсиком с резиновым ободком? А оно тогда от чего?

Инструкцию с кинематической схемой нашел, но я в ней ничего не понимаю и не пойму - это схема, а не наглядный рисунок.

И вот ещё. Пишут, что переход в стоп осуществляется и по отсутствию импульсов с датчика Холла, который расположен на счетчике ленты. Т.е. туда пассик надо натянуть обязательно, и даже если всё будет крутиться нормально - без него никак?

[DONATAS]

начинает проскальзывать пассик на промежуточном ролике (http://www.rw6ase2.narod.ru/jpg/elektronika_wm12_15.jpg, маленький чёрный ролик над маховиком). Соответственно, большой ролик (на картинке белый) не двигается, и через некоторое время всё начинает откручиваться назад. Наверное, так быть не должно, да?

Все верно. Если ЛПМ не отрабатывает какую-либо команду в течении определенного интервала времени (несколько секунд), то механизм возвращается в исходное положение (стоп) и в некоторых случаях проц дает команду на переход всего видака в дежурку (STANDBY).

вообще не понимаю, чем приводится правый шпиндель (http://www.rw6ase2.narod.ru/jpg/elektronika_wm12_21.jpg, здесь слева). Вот этим маленьким колёсиком с резиновым ободком? А оно тогда от чего?

Это узел подмотки. Колесико с ободком (обрезинкой) находится в зубчатом зацеплении с другой стороны ЛПМ. Обрезинку менять срочно!

И вот ещё. Пишут, что переход в стоп осуществляется и по отсутствию импульсов с датчика Холла, который расположен на счетчике ленты. Т.е. туда пассик надо натянуть обязательно, и даже если всё будет крутиться нормально - без него никак?

Переход в "стоп" происходит при любой неисправности ЛПМ, т.к. он весь нашпигован датчиками вращения. Т.е. в случае останова какого-либо подкатушечника, ведущего вала, обрыва ленты ЛПМ будет переводится в "СТОП".

Ремкомплект резины к ВМ12 можно купить на Митинском р/р.

[PROF61]

Покупал я и ремкомплекты и т.д.... НО. Механика видаков (ВСЕХ!!!) дело гадское и неблагодарное. Проще плюнуть.

[DONATAS]

Механика видаков (ВСЕХ!!!) дело гадское и неблагодарное. Проще плюнуть.

Значит не умеете ремонтировать. Никаких проблем не возникает!

[колбасник]

Валом запчастей на вм 12,семь штук кинематик.Вообщем если что нужно можно неспешно договорится.У самого стоит вм-12,включаю так иногда,так сказать вспомнить молодость:)

[dvdianov]

ОК, если нужно будет (вполне возможно, ибо поднять хочется оба, не такие и безнадежные) - чай, договоримся.

А теперь новая порция сведений.
Научился запускать видик без кассеты - закрывать фотоэлементы пальцами . Ну, как оно... При перемотке назад левый шпиндель (подкассетник, да?) крутится. А иногда не крутится, а иногда еле начинает крутиться. Пассик?
При перемотке вперед правый шпиндель довольно уверенно начинает крутиться, но ни малейшей нагрузки пальцем не терпит, останавливается. Как, впрочем, и левый.

При включении воспроизведения к правому шпинделю ничего не прижимается (не подходит), и вращаться он и не пытается. Ну это, видимо, от проскальзывания пассика привода программного переключателя.

Т.е. сейчас основной совет - купить эти пассики и поменять их все?
А обрезинку приводного ролика где взять? На Митино в S-10 да и вообще в интернете пока нашел только пассики с прижимным роликом.

[DONATAS]

левый шпиндель (подкассетник, да?) крутится. А иногда не крутится, а иногда еле начинает крутиться. Пассик?

При перемотке вперед правый шпиндель довольно уверенно начинает крутиться, но ни малейшей нагрузки пальцем не терпит, останавливается. Как, впрочем, и левый.

Обрезинка задубела.

При включении воспроизведения к правому шпинделю ничего не прижимается (не подходит), и вращаться он и не пытается. Ну это, видимо, от проскальзывания пассика привода программного переключателя.

Да.

Т.е. сейчас основной совет - купить эти пассики и поменять их все?

А обрезинку приводного ролика где взять?

Да. В комплекте все будет. Если что, могу дать телефон человека, который изготовит это все дело на заказ из качественной НЕ КИТАЙСКОЙ резины.

[колбасник]

Сфоткай что конкретно нужно,сниму со своей кинематики и отправлю тебе,хотя я ни разу ничего не отправлял никому,но почта рядом если что объяснят и научат как пользоваться:).

[колбасник]

Сфоткай что конкретно нужно,сниму со своей кинематики и отправлю тебе,хотя я ни разу ничего не отправлял никому,но почта рядом если что объяснят и научат как пользоваться:).

[DONATAS]

Б/У резина не пойдет.

[колбасник]

Да я вообщем говорю,а там уже пусть сам решает что ему нужно;)

[dvdianov]

Да. В комплекте все будет.

Судя по тому, что на сайте Кварца - стандартно только восемь пассиков, а "юбки" подкассетников - нет. Точно видели такой набор? Если завтра не найду на Митино (что скорее всего) - буду спрашивать на форуме .

[DONATAS]

"юбки" подкассетников - нет

Что еще за юбки? Обрезинка?

Если завтра не найду на Митино

Завтра точно не найдете - выходной. Половина рынка работать не будет. И в Кварце ничего хорошего не купите, еще и втридорого.
В Митино ехать нужно в субботу (самый торговый день). Пассики есть на третьем этаже. Могу еще телефончик одной дамы дать, у которой я в свое время закупал резину для аппаратуры. В свое время она на радиорынке работала. У нее очень качественная резина!

[dvdianov]

Ну да, обрезинка... Название "юбка" не сильно кривше .

Что ездить в субботу надо - знаю, конечно, но суббота нескоро, а ручки чешутся. Так что завтра возьму в S-10 что есть, да похожу на всякий случай поспрашиваю.
За телефончик в ЛС был бы весьма благодарен.

[DONATAS]

dvdianov
ЛС.

[dvdianov]

Ну вот, нашел вчера на Митино, действительно, только тот маленький набор пассиков (без обрезинки). Поменял, особенно волшебное действие возымела установка пассиков передачи на счетчик ленты - теперь иногда режимы держатся неограниченное время .
Но с приводом загрузки всё равно какая-то беда. Если поставить хоть один новый пассик (из двух в передаче) - двигатель загрузки вообще не может дотянуть ни до какого положения программного переключателя, он просто останавливается в какой-то момент. Можно помочь ему вручную, и тогда (если успеть) отрабатывает нормально.
Со старыми пассиками неожиданно заработало и воспроизведение (погано-погано, но с этим надо разбираться после), перемотки включаются, если помочь прокрутить ЛПМ до положения перемотки.
В общем, что-то не тянет двигатель загрузки. Решил проверить его питание, и обнаружил веселейшую вещь - на нём напряжение большую часть времени не превышает 7.5В, при номинале 9В. И такое же напряжение питание H-моста двигателя загрузки (т.е. он исправен), его выдает отдельный стабилизатор (вот схема в приличном качестве: http://www.qrz.ru/schemes/detail/7702, вот описание работы: http://www.irls.narod.ru/tv/vm12sar.htm). Всё время, когда стабилизатор включён (открыт транзистор VT25, включён стабилитрон VD26), на его выходе те самые 7.5В. На стабилитроне - 8.5В. Капец какой-то, неудивительно, что двигатель не тянет.
Так не должно быть, наверное? Может кто-нибудь имеет возможность померять на своём ВМ-12 напряжение на двигателе или на стабилизаторе?

[Axys]

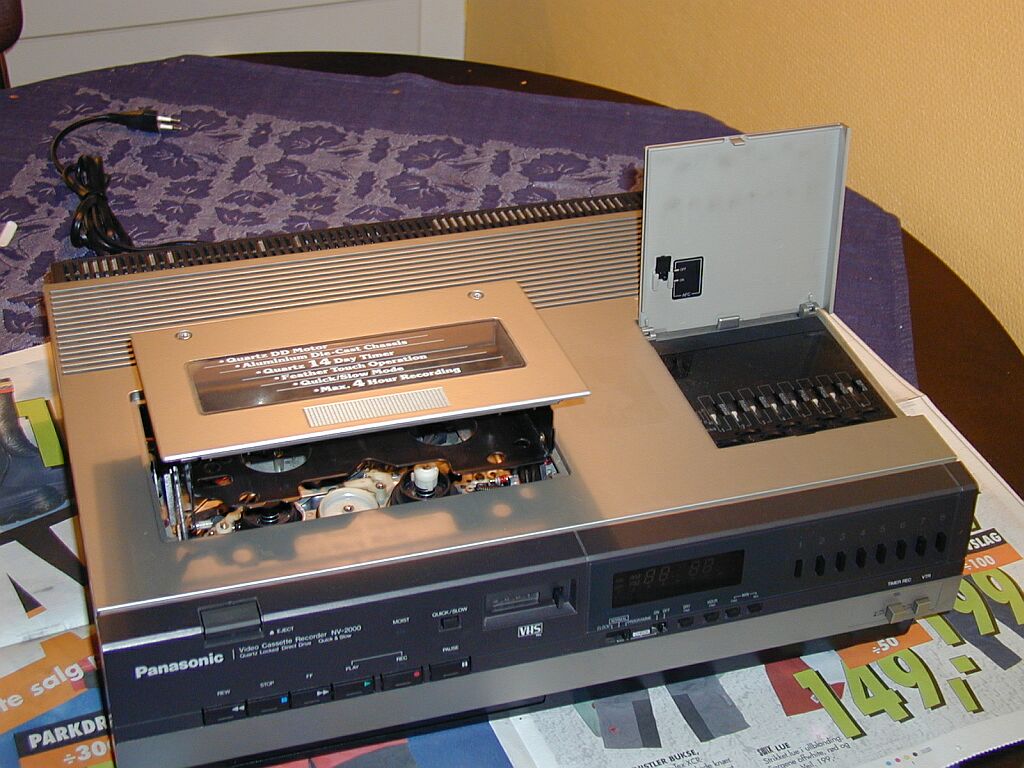

Лучший из ВМ-12

[колбасник]

Как будет время гляну на своём;)

[dvdianov]

Ну вот, с ЛПМ-ом пока не найду обрезинку притормозил, смотрю дальше. Вот какая была картинка до чистки головок:


Видно, что вверху двоится, сползает картинка. И это ещё когда подобрано лучшее положение трекинга, можно было ещё подпортить.

Почистил головки. Стирающую/звуковую/синхронизирующую - ватой в спирте, цилиндр БВГ - бумажкой в спирте. Я до того ВМ не ремонтировал и не смотрел, не могу определить, чистая ли она. По сравнению с другим ширпотребным панасоником поверхность не совсем зеркальная, а как в разводах от воды. Чёрные точки, какие были, я стёр.

Теперь картинка такая:


Намного лучше, и испортить трекингом уже трудно. Всё равно наверху строки закручиваются влево и мелькают (на фото не видно), и мелкие помехи по изображению в центре идут.

Как везде пишут, полез смотреть огибающую ЧМ-сигнала после коммутации. Увы, это очень большая акробатика для рук - поставить два щупа в неудобном положении в неудобные места, и сфотографировать никак не удается. Но и так понятно: сигнал с одной головки раза в два слабее сигнала с другой. Не совсем ровная линия на осциллографе (он в принципе есть), но...

А, собственно, что дальше посмотреть/покрутить?

[iskatelaa]

dvdianov пишет;

Всё равно наверху строки закручиваются влево и мелькают

в видиках если картинку сверху коробит смотри протяжку пленки в низу ,важно что бы пленка нигде не коробилась и шла ровно по БВГ
и всему тракту протяжки, это оч влияет на картинку и синхронизацию
