Замена Электролитов в идели-столкновение с проблемой!!!
"10мкф 50в может просто по размерам оказаться больше..берите что найдете"
Понял, спасибо.
"Вообще в проходные цепи лучше бы поставить танталовые конденсаторы"
Поинтересуюсь в магазине. Может быть, что у них такого и нет (я забирал чуть ли не последнее;)))
(На корпусах импортных конденсаторов нет особых отметок насчет тантала?)
"В принципе не опасно, тут главное не переборщить, пожет выбить выпрямитель если емкость слишком большая"
Тогда вставлю туда "родной" номинал.

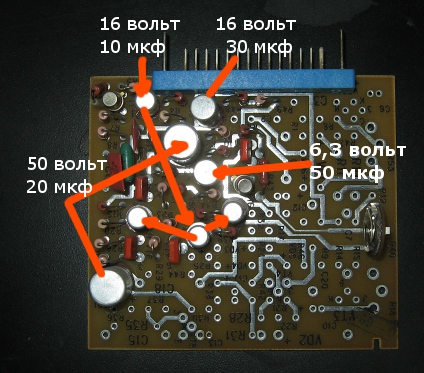

Кстати, на трех платах шумопонижения (на Идели 4 таких) вместо 10мкф*16в стояли очень похожие на импортные 10мкф*63в (по одному на каждую плату). Я в магазине просил именно 10*63в и на последнюю плату также вместо 10*16 впаял 10*63. Спаяно то импортное чудо было в 1989 году (мне магнитофон достался нетронутым).
Это рабочие завода могли такое поставить за неимением конденсаторов?
Нашел даже ошибку монтажа! На всех трех платах в одной точке стоял 33мкф*25в, а в другой 50мкф*25в и только на одной плате наоборот. Заменил корректно эту плату в соответствии с тем, что было на трех. Плюс к этому в альбоме схем попытался на чертеже найти и удостовериться, что это в самом деле ошибка рабочих завода. Это также порадовало, что смог понять каракули и найти исправность. Наверное все новички радуются таким "успехам" =)))
Кстати, отличный форум! Нашел много полезной информации, отыскал интересуемую инфу по "Ростову" и по "Олимпу" (прямо в точку по моему вопросу), так что буду дерзать))))
Что бы я без вас делал ;)
UA3PXA
Спасибо, ссылка интересная (сохранил на диск), но для меня такие пайки производить пока сложно, могу "пережечь" радиодетали.
У меня, кстати, тоже останов сильно "бьет". Пришлось ослабить пружинку подкатушечника, но иногда не спасает, катушку придерживаю рукой. В альбоме схем говорилось об электронной схеме остановки. Буду изучать и готовиться :)
Понял, спасибо.
"Вообще в проходные цепи лучше бы поставить танталовые конденсаторы"
Поинтересуюсь в магазине. Может быть, что у них такого и нет (я забирал чуть ли не последнее;)))
(На корпусах импортных конденсаторов нет особых отметок насчет тантала?)
"В принципе не опасно, тут главное не переборщить, пожет выбить выпрямитель если емкость слишком большая"
Тогда вставлю туда "родной" номинал.
Кстати, на трех платах шумопонижения (на Идели 4 таких) вместо 10мкф*16в стояли очень похожие на импортные 10мкф*63в (по одному на каждую плату). Я в магазине просил именно 10*63в и на последнюю плату также вместо 10*16 впаял 10*63. Спаяно то импортное чудо было в 1989 году (мне магнитофон достался нетронутым).
Это рабочие завода могли такое поставить за неимением конденсаторов?
Нашел даже ошибку монтажа! На всех трех платах в одной точке стоял 33мкф*25в, а в другой 50мкф*25в и только на одной плате наоборот. Заменил корректно эту плату в соответствии с тем, что было на трех. Плюс к этому в альбоме схем попытался на чертеже найти и удостовериться, что это в самом деле ошибка рабочих завода. Это также порадовало, что смог понять каракули и найти исправность. Наверное все новички радуются таким "успехам" =)))
Кстати, отличный форум! Нашел много полезной информации, отыскал интересуемую инфу по "Ростову" и по "Олимпу" (прямо в точку по моему вопросу), так что буду дерзать))))
Что бы я без вас делал ;)
UA3PXA
Спасибо, ссылка интересная (сохранил на диск), но для меня такие пайки производить пока сложно, могу "пережечь" радиодетали.
У меня, кстати, тоже останов сильно "бьет". Пришлось ослабить пружинку подкатушечника, но иногда не спасает, катушку придерживаю рукой. В альбоме схем говорилось об электронной схеме остановки. Буду изучать и готовиться :)
Ну вот я так и подумал, хотя остерёгся в мыслях, поскольку посчитал, что в физике и электронике площадь поверхности должна иметь значение. Вероятно они используют тончайшую фольгу, уменьшая размер радиодетали (уже увидел, что у советского разорванного конденсатора внутри;)))VladimirAd писал(а):Время прошло, химия и производство позволяют сделать мелкими не только конденсаторы....
Но эта тонкость может увеличить вероятность пробоя между слоями так? Значит размер конденсатора напрямую связан с его характеристиками по напряжению. Просто фольгу делают толще. Правильно мыслю? ;)))))
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Она эта схема как бы есть ,только работает через одно "место ". Надо переделывать схему детектора как у Электроник и добавлять триггер иначе будет рвать ,жевать ,затягивать под боковину катушки ленту.В альбоме схем говорилось об электронной схеме остановки. Буду изучать и готовиться
Это пошутили. Во первых нет в аудиотехнике проходных,заднепроходных итд конденсаторов. Во вторых тантал не для этих целей! Ставьте нормальные брендовые конденсаторы и не парьтесь. Удачи. Если у Вас отсутствуют в широкой продаже то можно заказать http://www.samodelka.ru/cats/985.htm через сайт. Тут надо конечно оговорится, на каких то конденсаторах можно сэкономить ,а на каких то лучше не экономить. Иначе надо менять все 135 конденсаторов по всей схеме ,дороговато выходит. Менять однозначно все меж каскадные на хорошие Nichicon ES или KZ или на биполярные MUSE. На периферии можно немного сэкономить и обойтись Джамиконом например."Вообще в проходные цепи лучше бы поставить танталовые конденсаторы"
Последний раз редактировалось UA3PXA 26 мар 2011, 14:53, всего редактировалось 1 раз.
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
- Санек
- Сообщения: 1664
- Зарегистрирован: 09 сен 2009, 21:19
- Откуда: Россия, Ульяновск.
- Поблагодарили: 1 раз
- Контактная информация:
согласен, достаточно некорректно я выразился, ну не знаю я как правильно обзывать разделительные конденсаторы в цепи прохождения звукового сигналаВо первых нет в аудиотехнике проходных,заднепроходных итд конденсаторов.
Вот это разве не танталовые? если ошибся извиняйте, заменил на такие все кондеры кроме как в БП в Идели и Маяке233, покупал как танталовые.
-
николай денисьев
- Сообщения: 1712
- Зарегистрирован: 03 дек 2010, 11:38
- Откуда: Москва,кузьминки.
- Благодарил (а): 3 раза
- Поблагодарили: 8 раз
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Хотелось бы еще повторить последовательность плат. Слишком подробно и новичкам так понятней (поскольку Идель 001-1 у меня сейчас разобрана).
Магнитофон "мордой" лежит на столе, снята задняя крышка и маленькие платки смотрят на меня. Читаем слева направо:
левая "материнская" плата (плата соединительная): УК, УВх, УШП, УЗ, ГСП, УЗ правая "материнская" плата: УШП, УВс, УШП, УШП, УВс, УВх (надписи есть на самих платках и выполнены из дорожек, к которым подпаиваются радиодетали)
УВх - усилитель входной. Всего две платы, детали одинаковые (но встречаются ошибки оставленные шпиёнами:) Надо обращаться к альбому схем и сверять! Конденсаторы обозначают как "С12" или "С5" и на фотке пустой платы (в альбоме) эти буквы имеются.
УШП - на устройство шумопонижения отдано аж 4 платы. Все детали одинаковые. Встречаются отличия в вольтаже конденсаторов, но магнитофон работает как ни в чем не бывало. Старался подбирать номиналы один в один. В альбоме схем напряжения конденсаторов не указаны, поэтому перед пайкой все платы фотографировал (чтобы не забыть и не ошибиться:)))
УЗ - усилитель записи, соответственно на левый и правый канал. Конденсаторы перепаяны, но "запись" не работает (до перепайки вроде работало=) Запись мне не нужна, возможно кнопка "запала", это отремонтировать легко (оставлю на далекое будущее).
УВс - усилитель воспроизведения. Две платки под правый/левый каналы. Пробовал на свой страх и риск (естественно при выдернутом шнуре питания) снимать то одну платку "левый канал" то другую. Магнитофон работал без какой-то одной из плат, задействовав соответственно левый или правый канал и ничего не погорело. Так отыскивал неисправность. Легко обнаружил и отремонтировал.
ГСП - генератор стирания и подмагничивания. На этой плате полярные конденсаторы менять не требуется (таковых нет).
На соединительных платах ("материнских"), куда крепятся маленькие платки, тоже поменял конденсаторы, правда в левую подобраться сложнее всего. Из-за шмотка проводов, платы не вынуть, приходится паять "на месте". Правая плата еще на 45 градусов высовывается и паяльник влезает. Остальное достается легко, но всегда следует соблюдать осторожность, можно погнуть ножки деталей, случайно надавив на них пальцем при вытаскивании или монтаже плат.
Магнитофон "мордой" лежит на столе, снята задняя крышка и маленькие платки смотрят на меня. Читаем слева направо:
левая "материнская" плата (плата соединительная): УК, УВх, УШП, УЗ, ГСП, УЗ правая "материнская" плата: УШП, УВс, УШП, УШП, УВс, УВх (надписи есть на самих платках и выполнены из дорожек, к которым подпаиваются радиодетали)
УВх - усилитель входной. Всего две платы, детали одинаковые (но встречаются ошибки оставленные шпиёнами:) Надо обращаться к альбому схем и сверять! Конденсаторы обозначают как "С12" или "С5" и на фотке пустой платы (в альбоме) эти буквы имеются.
УШП - на устройство шумопонижения отдано аж 4 платы. Все детали одинаковые. Встречаются отличия в вольтаже конденсаторов, но магнитофон работает как ни в чем не бывало. Старался подбирать номиналы один в один. В альбоме схем напряжения конденсаторов не указаны, поэтому перед пайкой все платы фотографировал (чтобы не забыть и не ошибиться:)))
УЗ - усилитель записи, соответственно на левый и правый канал. Конденсаторы перепаяны, но "запись" не работает (до перепайки вроде работало=) Запись мне не нужна, возможно кнопка "запала", это отремонтировать легко (оставлю на далекое будущее).
УВс - усилитель воспроизведения. Две платки под правый/левый каналы. Пробовал на свой страх и риск (естественно при выдернутом шнуре питания) снимать то одну платку "левый канал" то другую. Магнитофон работал без какой-то одной из плат, задействовав соответственно левый или правый канал и ничего не погорело. Так отыскивал неисправность. Легко обнаружил и отремонтировал.
ГСП - генератор стирания и подмагничивания. На этой плате полярные конденсаторы менять не требуется (таковых нет).
На соединительных платах ("материнских"), куда крепятся маленькие платки, тоже поменял конденсаторы, правда в левую подобраться сложнее всего. Из-за шмотка проводов, платы не вынуть, приходится паять "на месте". Правая плата еще на 45 градусов высовывается и паяльник влезает. Остальное достается легко, но всегда следует соблюдать осторожность, можно погнуть ножки деталей, случайно надавив на них пальцем при вытаскивании или монтаже плат.
Последний раз редактировалось module 26 мар 2011, 16:56, всего редактировалось 2 раза.
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Для этого есть немного другие типы.что им место скорее в компьютере,
Сов верно. Как исключение можно ставить на плату управления с 155 логикой .Если Вам не нужен штатный шумодав то его можно легко обойти вынув соответствующию платку и поставив перемычку между 1 и 9 ножками разьемов. Дело в том что у Идели сигнал усиленный штатным УВ до уровня в 20 млВ" гуляет "по всему магнитофону прежде чем попасть опять таки в УВ где усиливается уже до 500 млВ и только тогда идет на выход.Проходит он и через штатный ШП причем транзитом ,работает ШП или не работает но он там есть.чем в аудиомагнитофоне, так?
-
atoll
- Сообщения: 4514
- Зарегистрирован: 14 янв 2010, 19:13
- Откуда: Новосибирск
- Благодарил (а): 52 раза
- Поблагодарили: 278 раз
Вставлю свои 5 копеек- при замене отечественных электролитов на импортные вольтаж новых кондеров нужно брать в два раза больший!module писал(а):Тогда вставлю туда "родной" номинал.
Нашел даже ошибку монтажа! На всех трех платах в одной точке стоял 33мкф*25в, а в другой 50мкф*25в и только на одной плате наоборот. Заменил корректно эту плату в соответствии с тем, что было на трех
(разный смысл этого вольтажа - из-за разных стандартов). И чем больше вольтаж будет - тем лучше! Тут ограничение только - цена и габариты.
На разделительных конденсаторах обычно маленькое напряжение - поэтому оптимально будет 50-63 V ипортных.
10 мкФ разделительные нужно заменить на 22мкФ импорт, т.к. по нашему стандарту допуск на емкость электролитов был +80%_-20%, а ихние идут тютелька в тютельку!
Емкость кондеров , что стоят на схеме "об землю" нужно увеличивать в разы , а те что в питании- во многие разы!
Пожалуйста с этого места подробней. Мне хотелось бы с магнитофона получить необработанный сигнал и если эти 4 платы что-то привносят в звук, то на мой взгляд, лучше их отключить. Считаю, что сегодняшнее программное снижение шума (если действовать профессионально) намного лучше шумопонижения советского периода. Прилагаю фотку платы. О каких контактах идет речь?UA3PXA писал(а):Если Вам не нужен штатный шумодав то его можно легко обойти вынув соответствующию платку и поставив перемычку между 1 и 9 ножками разьемов.....

(извиняюсь, надписи делал для себя)
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Не совсем ,что у нас эл ток и напряжения другие ?(разный смысл этого вольтажа - из-за разных стандартов)
Емкость кондеров , что стоят на схеме "об землю" нужно увеличивать в разы , а те что в питании- во многие разы!
Не надо палку перегибать. Штатный стабилизатор в Идели просто не выдержит зарядных токов ваших мегафарадов . Он просто уйдет в отсечку ,для него это будет просто КЗ.
Ладно, спасибо большое, не напрягайтесь насчет лучше/хуже, понятно, что и то и другое хорошо, но тантал "живет" дольше и этого для меня-новичка достаточно :)
Давайте лучше на "шумодав" наляхнём. Стоит ли "отключать" и получить "оригинальное" звучание? Или всё-таки оставить 4 платы на своих местах и пусть магнитофон привносит в звучание "свои правки". Это очень важный вопрос для меня.
(мог бы уже сейчас проверить, но "рукосуйство" уже научило быть осторожным и не лезть куда не надо, так что внимательно жду руководств;))
Давайте лучше на "шумодав" наляхнём. Стоит ли "отключать" и получить "оригинальное" звучание? Или всё-таки оставить 4 платы на своих местах и пусть магнитофон привносит в звучание "свои правки". Это очень важный вопрос для меня.
(мог бы уже сейчас проверить, но "рукосуйство" уже научило быть осторожным и не лезть куда не надо, так что внимательно жду руководств;))
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
О контактах разьемов на" маме ". Вынимаете ШП из разьема ( на фото у вас " папа") и вставляете грубо перемычку из провода между 1 и 9 ногами " мамы" .О каких контактах идет речь?
В схеме штатного ШП реализована функция компенсации фазовых искажений. Плюс еще электронный коммутатор на КП103 х. Это конечно благородно и хорошо , только реализована она как всегда у нас с обильным применением армянских к50-6 х ( Сухофрукты млин.) не добавляет все это кошерности звуку. Хотя ваше право ставить и тантал ну все такое."свои правки"

Последний раз редактировалось UA3PXA 26 мар 2011, 18:20, всего редактировалось 2 раза.
Номера заметил мелковыбитыми на голубой штуке разъема со стороны контактов, это те номера?
Там еще один контакт повернут на 90 градусов (типа "ключ"?=) ему номер 14. Нахожу железную скобу и вставляю в "маму" соединяя 1 и 9 дыру, делая как бы замыкание?
Бляха, ну надеюсь ничего не сгорит ))))))))))))
Там еще один контакт повернут на 90 градусов (типа "ключ"?=) ему номер 14. Нахожу железную скобу и вставляю в "маму" соединяя 1 и 9 дыру, делая как бы замыкание?
Бляха, ну надеюсь ничего не сгорит ))))))))))))
... жаль, время поджимает, надо уходить ;(
Не буду торопиться, оставлю до понедельника. Перепроверю номера со схемами. Так эти 4 платы пытаются каким-то образом подчистить звук?
(странно, если вертушка все равно подключается ко внешнему усилку и потом к колонкам, зачем перед этим еще что-то "чистить"? ;(
Не буду торопиться, оставлю до понедельника. Перепроверю номера со схемами. Так эти 4 платы пытаются каким-то образом подчистить звук?
(странно, если вертушка все равно подключается ко внешнему усилку и потом к колонкам, зачем перед этим еще что-то "чистить"? ;(
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:

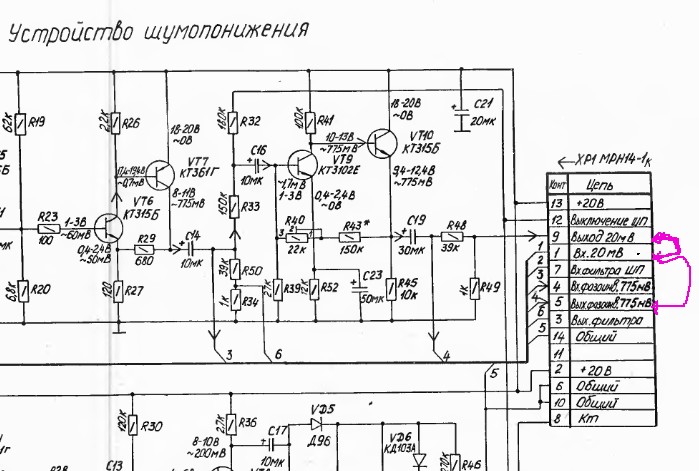

Dronych Можно, для этого на верхнем рисуночке пририсована еще одна" перелька" так индикаторы будут работать. Но их надо будет калибровать.Это касаемо только аппаратов имеющие действительно ШП а не нормирующие УН.
Последний раз редактировалось UA3PXA 26 мар 2011, 19:19, всего редактировалось 1 раз.
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Надо 5 ку или 7 ку с разьема ШП подтянуть на выход с УВ 500 млВ и все заработает. Вроде все по схеме. Я то УВ на своем сразу на РВА2009 Алекса переделал и у меня все пашет без проблем с перемычками 1-9-7 ть.
Последний раз редактировалось UA3PXA 26 мар 2011, 19:25, всего редактировалось 1 раз.
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Нет. Обработка ведется именно с 20 тью млВ ми иначе ключ ( это на матереринке) на КП103 просто уйдет в аутПо-моему УН это часть ШП
Последний раз редактировалось UA3PXA 26 мар 2011, 19:33, всего редактировалось 1 раз.
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Играет хорошо ,особенно низ с полевиками .Он более плотный и проработанный .Надеюсь не мягко и расслаблено?
Вроде решили ужеМеня ищут на Веге?
Последний раз редактировалось UA3PXA 26 мар 2011, 20:13, всего редактировалось 2 раза.
-
atoll
- Сообщения: 4514
- Зарегистрирован: 14 янв 2010, 19:13
- Откуда: Новосибирск
- Благодарил (а): 52 раза
- Поблагодарили: 278 раз
Не нужно все воспринимать в МЕГА величинах!UA3PXA писал(а):Не совсем ,что у нас эл ток и напряжения другие ?Смысл повышенного вольтожа только в увеличении надежности узла и отчасти более качественного конденсатора . Так как с ув напряжения( маркировки) как правило меньше ток утечки ну итд. Конденсатор более качественный ,это касается всех брендов.
На отечественных конденсаторах указанное напряжение являлось - РАБОЧИМ! При котором он нормально работал в пределах своего ресурса. На буржуйских указывается МАКСИМАЛЬНОЕ напряжение, при котором он еще работоспособен!
Не надо палку перегибать. Штатный стабилизатор в Идели просто не выдержит зарядных токов ваших мегафарадов
Те 2000мкФ что стоят в БП можно без пробем, да еще и с пользой увеличить до 6800мкФ ! А те 100-200мкФ что стоят по питанию в разных модулях - до 470мкФ и будет "счастье" !
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Тут Вы правы.Не нужно все воспринимать в МЕГА величинах!
Вот попробуйте замените штатные С9 ,C10 ть в плате стабилизатора на 2000 мкф и тогда посмотрим.Те 2000мкФ что стоят в БП можно без пробем, да еще и с пользой увеличить до 6800мкФ ! А те 100-200мкФ что стоят по питанию в разных модулях - до 470мкФ и будет "счастье"
Это называется Номинальное напряжение .На отечественных конденсаторах указанное напряжение являлось - РАБОЧИМ! При котором он нормально работал в пределах своего ресурса.
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Ага, хлопает ими сразу по нажатии кнопки СТОП. Проверить легко ,экстремальный способ- Ставим на нее ленту Maxell UD 18-180 например . Даем раскрутится на перемотке практически до конца и жмем на тормоз! Далее вариант по Вашему сценарию - тормозит ? Вариант - выдираем из под корпуса катушки мятую жеванную ленту и чешем репу.Вообще-то Идель тормозит двигателями...
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Да так и есть. Такая работа ЛПМ ведет к огромным нагрузкам на ленту в переходных режимах ,кроме того регулировка тормозов превращается в нелегкое дело . Чуть перетянул пружинку или не до тянул и все, ленте капец! Тут можно возразить что дескать ЛПМ был сделан в мохнатые времена по старым ГОСТам и рассчитан на толстую проф ленту. Да это так . Но в наш век то такая работа ЛПМ это чистый бред! Это ж для ленты даже для толстой не есть гуд. Dronych Ради интереса проведи тест с тонкой 18 ти микронкой .Ну тормоза срабатывают,но и двигатели вращаются-сам проверял.
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Жаль конечно ,но с другой стороны убил бы ты ее при первом торможении. Я пока с DJAndy этот мод делал ,катуху Максела убил напрочь.В этом плане Электроника 004 просто айс ,там сделать этот режим намного проще. Сделай модификацию ,потом отпишешь . Если надо я тебя в личке проконсультирую что и как или в аське если есть. С ув Олег.Такой у меня нет ленты.
У тебя ЛПМ на" плите " ? Если на "плите " то да , а если на "фанерке "то в сад такой Идель.Но ЛПМ лучше Олимпа.

- Cheshire_Cat
- Сообщения: 308
- Зарегистрирован: 04 янв 2011, 18:47
- Откуда: Респ. Коми, г. Инта
- Контактная информация:
-
UA3PXA
- Сообщения: 98
- Зарегистрирован: 12 фев 2010, 12:23
- Откуда: http://www.vegalab.ru
- Контактная информация:
Об электролитических конденсаторах сказано всё правильно , просмотрев эту ветку решил провести эксперимент .
Есть Илеть 102 , условно рабочая - простояла лет 10 не включаясь . Включил- один канал работает , но тихо . Второй ещё тише и + хрипит.Из принципа не стал даже искать схему . Взял паяльник и начал менять ВСЕ конденсаторы подряд , после извлечения конденсатора из платы - проверял емкость прибором , обнаружилось вот что . Часть конденсаторов действительно сухие , остальные не соответствуют заявленным номиналам -все 100 % . Вот так . Новые , как положено .
После проведения этой процедуры маг задышал ровно .
Есть Илеть 102 , условно рабочая - простояла лет 10 не включаясь . Включил- один канал работает , но тихо . Второй ещё тише и + хрипит.Из принципа не стал даже искать схему . Взял паяльник и начал менять ВСЕ конденсаторы подряд , после извлечения конденсатора из платы - проверял емкость прибором , обнаружилось вот что . Часть конденсаторов действительно сухие , остальные не соответствуют заявленным номиналам -все 100 % . Вот так . Новые , как положено .
После проведения этой процедуры маг задышал ровно .
Да, полезная вешь. Я фотографирую, а на плате помечаю тонким маркером "+" =)ФАРИК писал(а):Некоторые рекомендации:
1. Обязательно запоминайте как расположен конденсатор , в некоторых платах не отмечено где + где - .
К сожалению такового нет) Но есть канифоль, с которой и произвожу пайку.ФАРИК писал(а):2.Промывайте места пайки спиртом ..
Спасибо, понял, но микрофарады желательно брать такие как в схеме, так? При пайке я "ошибался" на 3-5мкф, напряжения брал один в один.ФАРИК писал(а):3.Если нет схемы , конденсаторы берёте любые напряжением до 50 вольт , этого вполне достаточно .
Да! Замыкать 4 платы шумопонижения не рискнул. У вас тут вроде недосказанность какая-то. Не то на моем скриншоте плата "неполная" (без однозначного шумодава), либо полное шумоподавление.
После перепайки практически всех электролитов, как-будто прибавилось шума, но четко сказать не могу. Создалось впечатление, что высоких частот убавилось на 1-2%. Подстраивал головку и так и сяк, ну не могла она "сточиться" за время бездействия (хотя, может и нарушал ее положение, но вращается как надо, обоими винтами). Практически подобрался к качеству "доремонтовой" записи, но что-то все-таки не так.
