Ария 102, привод.

[Alexmax]

Резисторы подстройки никакие не крутил.

Имеется ввиду тот переменник, что снаружи, скорость подстраивать.

Может еще автостоп заглючил и КУЦ отключал?

[Sulphur]

Но вместо 22в на выходе из блока почему-то 25 в.

Я среагировал на это сообщение.

[WIT]

Резисторы подстройки никакие не крутил.

Имеется ввиду тот переменник, что снаружи, скорость подстраивать.

Может еще автостоп заглючил и КУЦ отключал?

Этот переменник то причём, если диск не крутится?
Плюс пытается в обратную сторону крутиться немного.
Автостоп- всм планка автостопа на тонарме?

[WIT]

Но вместо 22в на выходе из блока почему-то 25 в.

Я среагировал на это сообщение.

Вопрос только в том не много ли это?

[Sulphur]

Так у Вас на выходе БП что: +-15 В или +-22...25 В?

[WIT]

Так у Вас на выходе БП что: +-15 В или +-22...25 В?

Там на выходе есть и +-15в и вместо 22в , как на схеме, +-25в

[Sulphur]

25 может быть из-за напряжения сети 230 В или даже выше.

[WIT]

25 может быть из-за напряжения сети 230 В или даже выше.

Главное чтоб из за него не сгорело ничего

[Sulphur]

Так этим напряжением, по-моему, лишь микролифт питается. Точнее, всем суммарным, т.е. порядка 45 В.

[WIT]

Так этим напряжением, по-моему, лишь микролифт питается. Точнее, всем суммарным, т.е. порядка 45 В.

Главный вопрос: почему не крутит диск?

[Sulphur]

Могут отсутствовать импульсы запуска таймера КР1006ВИ1.

[WIT]

Могут отсутствовать импульсы запуска таймера КР1006ВИ1.

Её как то можно проверить?

[Sulphur]

Высокоомным капсюлем через кондёр небольшой ёмкости к в.10 м/с DD1. При этом крутить диск. Должен быть слышен звук, это и есть сигнал, идущий на таймер. Считаю, так.

[WIT]

Высокоомным капсюлем через кондёр небольшой ёмкости к в.10 м/с DD1. При этом крутить диск. Должен быть слышен звук. Считаю, так.

Честно говоря ничего не понял. Эл.образование на уровне ПТУ

[Sulphur]

Тогда дайте вертушку опытному спецу.

[WIT]

Тогда дайте вертушку опытному спецу.

Может есть какие то другие варианты проверки?

[Sulphur]

Частотомер есть?

[WIT]

Частотомер есть?

Нет. Но думаю можно поискать. Но будет не быстро

[Sulphur]

А старинные головные телефоны ТОН-2 с капсюлями по 1600 Ом?

[WIT]

А старинные головные телефоны ТОН-2 с капсюлями по 1600 Ом?

Нет. Такого раритета нет в наличии

[Sulphur]

Значит, ограничиться или частотомером, или осциллографом (если есть)...

[WIT]

Значит, ограничиться или частотомером, или осциллографом (если есть)...

Ну, тогда как найду, что нибудь из данных девайсов, отпишусь. Думал может что-нибудь стандартное из поломок, или похожий случай есть.

[Sulphur]

Здесь следует искать последовательно. Конечно, Вы можете поменять вообще все м/с... авось, заработает.

[WIT]

Здесь следует искать последовательно. Конечно, Вы можете поменять вообще все м/с... авось, заработает.

Хотелось бы исключить такой вариант

[WIT]

Здесь следует искать последовательно. Конечно, Вы можете поменять вообще все м/с... авось, заработает.

У меня при замере сопротивления с привода на Х4 - 2,4 ом . Хотя должно быть 3-6. Такое допустимо?

[JohnJacob]

Измерьте постоянное напряжение на эмиттере VT5 (контрольная точка 3,Х5) и на выводе 3 микросхемы таймера DD2 (контрольная точка 2,Х7). По результату измерений можно определить неисправную часть схемы.

сопротивление с привода на Х4 2,4 ом - допустимо.

[WIT]

Измерьте постоянное напряжение на эмиттере VT5 (контрольная точка 3,Х5) и на выводе 3 микросхемы таймера DD2 (контрольная точка 2,Х7). По результату измерений можно определить неисправную часть схемы.

сопротивление с привода на Х4 2,4 ом - допустимо.

Ага, спасибо , измерю, отпишусь

[WIT]

Измерьте постоянное напряжение на эмиттере VT5 (контрольная точка 3,Х5) и на выводе 3 микросхемы таймера DD2 (контрольная точка 2,Х7). По результату измерений можно определить неисправную часть схемы.

сопротивление с привода на Х4 2,4 ом - допустимо.

На Х5 - 1,72в , на Х7- 0в. На Х2-7,9в . На Х3- 7,6в. На Х6- 0,2в

[JohnJacob]

Х7 и Х6 нормально. Так и должно быть при неподвижном диске.
На Х5 = 1,72в - не нормально. При Х7=0 на эмиттере VT5 ожидается не менее +5В. Проверьте напряжение +10В на коллекторе VT5 и выводе 11 микросхемы DA3.
Если +10В есть, можно кратковременно соединить выводы коллектор-эмитттер VT5. При исправной схеме диск должен разогнаться до максимальной скорости. Если вращения диска нет, надо обследовать микросхему DA1 и её окрестности, катушки мотора, датчики. Можно "пошевелить" подстроечники рядом с DA1. Убедиться в наличии напряжения минус 15В на выводе 4.DA1

[WIT]

Х7 и Х6 нормально. Так и должно быть при неподвижном диске.
На Х5 = 1,72в - не нормально. При Х7=0 на эмиттере VT5 ожидается не менее +5В. Проверьте напряжение +10В на коллекторе VT5 и выводе 11 микросхемы DA3.
Если +10В есть, можно кратковременно соединить выводы коллектор-эмитттер VT5. При исправной схеме диск должен разогнаться до максимальной скорости. Если вращения диска нет, надо обследовать микросхему DA1 и её окрестности, катушки мотора, датчики. Можно "пошевелить" подстроечники рядом с DA1. Убедиться в наличии напряжения минус 15В на выводе 4.DA1

Огромное спасибо за разъяснения, как проделаю все эти манипуляции, отпишусь.

[WIT]

Х7 и Х6 нормально. Так и должно быть при неподвижном диске.
На Х5 = 1,72в - не нормально. При Х7=0 на эмиттере VT5 ожидается не менее +5В. Проверьте напряжение +10В на коллекторе VT5 и выводе 11 микросхемы DA3.
Если +10В есть, можно кратковременно соединить выводы коллектор-эмитттер VT5. При исправной схеме диск должен разогнаться до максимальной скорости. Если вращения диска нет, надо обследовать микросхему DA1 и её окрестности, катушки мотора, датчики. Можно "пошевелить" подстроечники рядом с DA1. Убедиться в наличии напряжения минус 15В на выводе 4.DA1

Добрый день! Провел все манипуляции и решил проверить блок питания. У него каким то чудесным образом , там где должно быть +15в, идёт 25в, а -15в есть. Что то в блоке питания. До этого менял на нём VT1, был неисправен. Сейчас показывает, что он исправный. Буду дальше проверять блок питания, наверное дело всё таки в нём.
А по указанным вами замерам было : на коллекторе VT5- 9,6в . При замыкании коллектора и эмиттера VT5, диск не крутился , а дёргался.
На выводе 4 ДА1 , -9в.

[WIT]

Х7 и Х6 нормально. Так и должно быть при неподвижном диске.
На Х5 = 1,72в - не нормально. При Х7=0 на эмиттере VT5 ожидается не менее +5В. Проверьте напряжение +10В на коллекторе VT5 и выводе 11 микросхемы DA3.
Если +10В есть, можно кратковременно соединить выводы коллектор-эмитттер VT5. При исправной схеме диск должен разогнаться до максимальной скорости. Если вращения диска нет, надо обследовать микросхему DA1 и её окрестности, катушки мотора, датчики. Можно "пошевелить" подстроечники рядом с DA1. Убедиться в наличии напряжения минус 15В на выводе 4.DA1

Начал смотреть блок питания, на предмет 15в, обнаружил неисправный VT3, заменил, но пропало 22в. Ни минуса , ни плюса. Что за чудеса? Буду дальше проверять на нем мелкие конденсаторы и сопротивления. Получается они поочередно горят? В чём может быть проблема? Может трансформатор глючит?
Дописываю: разобрался один из подстроечников выдрыгивался , лёгким стуком пришёл в себя. Менять не чем. Напряжение из блока питания идёт в норме. Диск всё равно не крутится. Вопрос: он в защиту какую-нибудь уйти не может?

[WIT]

Х7 и Х6 нормально. Так и должно быть при неподвижном диске.
На Х5 = 1,72в - не нормально. При Х7=0 на эмиттере VT5 ожидается не менее +5В. Проверьте напряжение +10В на коллекторе VT5 и выводе 11 микросхемы DA3.
Если +10В есть, можно кратковременно соединить выводы коллектор-эмитттер VT5. При исправной схеме диск должен разогнаться до максимальной скорости. Если вращения диска нет, надо обследовать микросхему DA1 и её окрестности, катушки мотора, датчики. Можно "пошевелить" подстроечники рядом с DA1. Убедиться в наличии напряжения минус 15В на выводе 4.DA1

Произошли такие изменения: при замыкании коллектора , эмиттера VT5- диск крутится но не особо быстро, можно сказать медленно, где то на 33 скорости , +10в есть.
Но на выводе 4.DA1- плюс 15в, а не минус. Ковырять обвязку DA1?

[Самый !]

Менять не чем.

отремонтируйте его, если уже не разломан.
подклепать (поджать) ножки в обжимке к подложке с напылением, промыть- особ. центральный кольцевой контакт, поджать загибы в центре.
К конце концов заменить постоянным (парой), а симметричность выставить вторым каналом. Там точность не особо важна.

[WIT]

Менять не чем.

отремонтируйте его, если уже не разломан.
подклепать (поджать) ножки в обжимке к подложке с напылением, промыть- особ. центральный кольцевой контакт, поджать загибы в центре.
К конце концов заменить постоянным (парой), а симметричность выставить вторым каналом. Там точность не особо важна.

Спасибо за рекомендацию. Попробую так сделать. Мне главное сейчас разобраться почему диск не крутится.

[Самый !]

Ремонт старого аппарата начинают с СЕТЕВОЙ ВИЛКИ.

Мне главное сейчас разобраться почему диск не крутится.

как собираетесь восстанавливать плату привода мотора ЭПУ, если на аппарате настолько проблемы с питанием?
Типа "мне сначала надо запустить мотор, а питание-карбюратор сделаю потом".

Без гарантированно исправного БП велика вероятность пожечь то, что удаётся "отремонтировать" в другом месте.

[WIT]

Ремонт старого аппарата начинают с СЕТЕВОЙ ВИЛКИ.

Мне главное сейчас разобраться почему диск не крутится.

как собираетесь восстанавливать плату привода мотора ЭПУ, если на аппарате настолько проблемы с питанием?
Типа "мне сначала надо запустить мотор, а питание-карбюратор сделаю потом".

Без гарантированно исправного БП велика вероятность пожечь то, что удаётся "отремонтировать" в другом месте.

Абсолютно согласен. Буду делать переменник

[WIT]

Ремонт старого аппарата начинают с СЕТЕВОЙ ВИЛКИ.

Мне главное сейчас разобраться почему диск не крутится.

как собираетесь восстанавливать плату привода мотора ЭПУ, если на аппарате настолько проблемы с питанием?
Типа "мне сначала надо запустить мотор, а питание-карбюратор сделаю потом".

Без гарантированно исправного БП велика вероятность пожечь то, что удаётся "отремонтировать" в другом месте.

Такой вопрос: у неполярных конденсаторов , ёмкость в четыре раза выше номинала. Это нормально? Первый раз с таким сталкиваюсь.

[Самый !]

у неполярных конденсаторов , ёмкость в четыре раза выше номинала. Это нормально?

нереально ИМХО даже для неисправных. Может номинал прочитали неверно- на нём или схеме, чем и как намеряли ?
Внятное фото БП с обеих сторон и оной детальки.

[WIT]

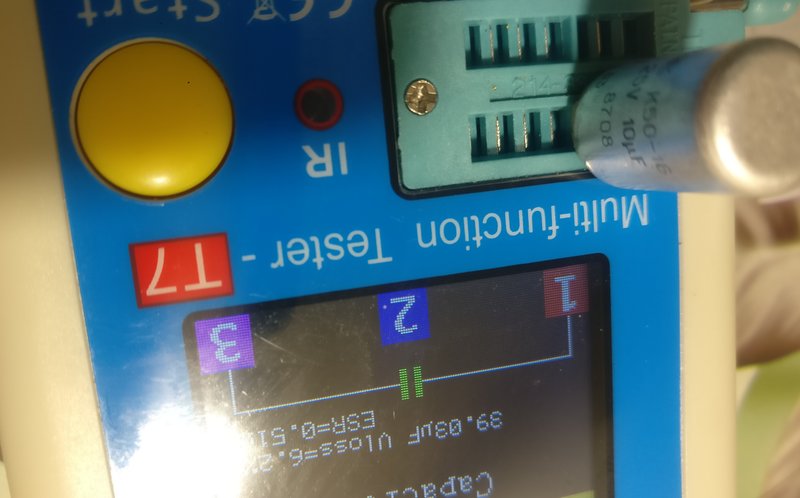

Как то так. На фото видно и номинал. На одном чудо-конденсатор, на другом нормальный этим же прибором. Из четырёх на двух 46 мкФ, на двух 39 мкФ , при номинале 10 мкФ.

[Самый !]

Включите два полярных встречно- будет неполярный, и померяйте его. Не помню подобного ухода подобного ухода ёмкости на своей похожей поделке.
Имеет смысл менять все электролиты ПЕРЕД ремонтом, это копейки по сравнению со временем и др. пожжёных деталях при их отказе.

[WIT]

Включите два полярных встречно- будет неполярный, и померяйте его. Не помню подобного ухода подобного ухода ёмкости на своей похожей поделке.
Имеет смысл менять все электролиты ПЕРЕД ремонтом, это копейки по сравнению со временем и др. пожжёных деталях при их отказе.

Это ж неполярные конденсаторы
Я их до замены электролитов, даже не рассматривал на замену. А сейчас решил проверить и даже не понял, что с ними после замера. Просто заменю на неполярные в номинал.

[Игорь40]

Как то так. На фото видно и номинал. На одном чудо-конденсатор, на другом нормальный этим же прибором. Из четырёх на двух 46 мкФ, на двух 39 мкФ , при номинале 10 мкФ.

завышенная емкость встречается довольно часто, на днях менял емкость 1000Х50в армянского разлива, прибор показал 5000 мкф. воткнул её в блок питания и дал 20 вольт,через минут 5 сделал ещё замер, прибор показал 2500мкф, емкость чуть нагрелась,но потребляемого тока от источника не был. Заменил конечно.

[Игорь40]

Делаю сейчас в свободное от работы время Снежеть-204 (мне её клиент подарил) я решил восстановить. Там кондеров штук 50-60 примерно и все армянские. Поменял все, и что интересно совсем плохих до 100 мкф нет, а вот большие 4000 мкф,1000, и 2000 мкф половина дохлых совсем.

[Alexmax]

завышенная емкость встречается довольно часто,

Верный признак утечки. Но многие до сих пор думают, что это "по госту +80% допускалось", забывая что это - только для новых. )))

[Самый !]

Поменял все, и что интересно совсем плохих до 100 мкф нет

ничего особо удивительного, ведь "меряли" совсем не в рабочих режимах.
Но поменяли правильно- см. последнее фото и подпись под ним. "сборник" за один небольшой "сезон" форума: viewtopic.php?p=1869858#p1869858

[TubeEnergy]

Помогите победить 33ую скорость) 45я есть и даже чем-то похожа на правду. Прилагаю видео: При переключении лог 1 на коллекторе VT5 есть. Грешу на связку DD2 и DD1, ибо обе к157уд2 заменены, транзисторы проверены, датчики Холла перепаивал местами, всю плату отмывал флюкс оффом и даже пропаивал всю!))

[Vygandas]

Без диска такие глюки и есть, тем более на пониженных оборотах !

Вот снимите маховик с ДВС так он и заработает

[TubeEnergy]

Vygandas, ясно) поставил блин на диск и да синус вычертился. Но опять же нет 33ей((

[Sulphur]

Совсем нет?
