Магнитофон Топільче МП-205 - родственник Веги МП-122С

Сообщение

deadhead · #1

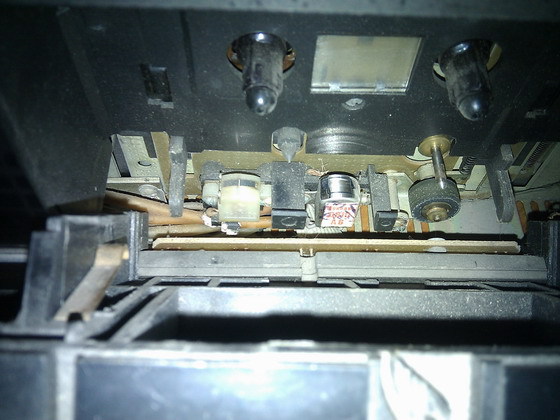

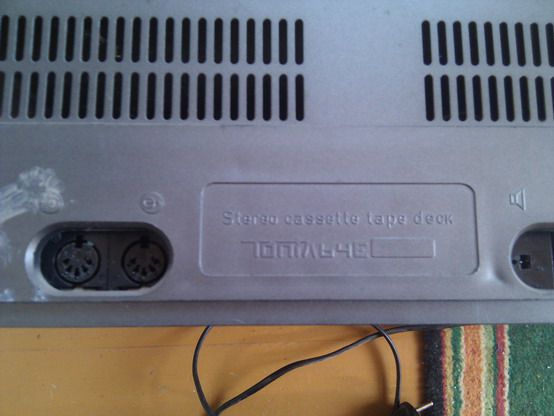

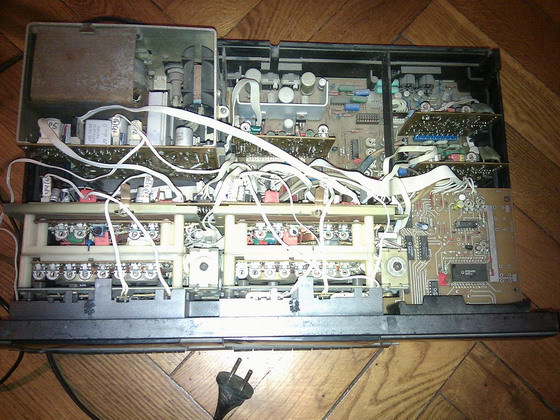

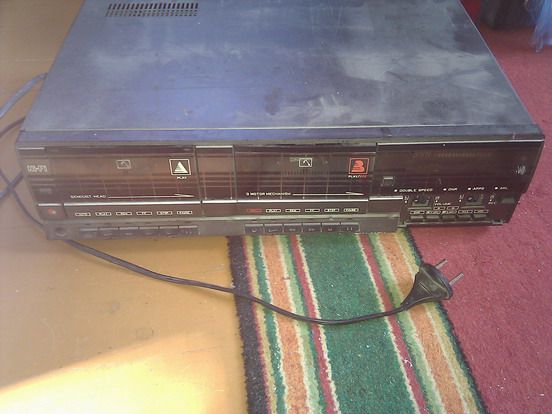

Достался такой магнитофон (выпущен в 92-93м году). Стоят ЛПМ Вега БС-02
Фото пока только такие. Будет кому-то интересно - я перефотографирую.

bluezmoon · #2

Я название такое припоминаю,но не этот маг,что-то другое ещё выпускали.

deadhead · #3

В поисках я нашел только магнитолу Топильче РМ-201С
В инете встречаются фото

bluezmoon · #4

deadhead,посмотрел,да,именно эта(РМ-201) и ассоциируется у мене с этим названием,ибо встречал такую.

Muller · #5

Ещё были автоколонки двухполосные 15АС-08А, звучали классно, но у них был один огромнейший недостаток - корпус был не из термостойкого пластика и на жаре на задней полке в закрытой машине они расплывались и самоликвидировались... Вот видимо поэтому до сих пор не могу никак найти их, хотя из детства помню, что у многих стояли в машинах.

По магнитофону - по таким фото плохо видно, но помимо ЛПМ схема вроде бы явно не веговская.

deadhead · #6

У одного из участников форума я видел в коллекции инструкцию к нему, возможно у него есть и схема.
Немного позднее я сделаю более качественные фото. Пока магнитофон в нерабочем состоянии.

Maximus1988 · #7

Интересно. Перефотографируйте, пожалуйста, и отправьте Валерию Григорьевичу для сайта.

bluezmoon · #8

Maximus1988,вряд ли этот аппарат сгодится для музея,ибо выпущен уже не в созной республике,а в суверенном государстве.

Maximus1988 · #9

bluezmoon, на сайте полно постсоветской техники из Украины, Белоруссии, Молдавии. Есть и из ГДР. Посмотрите внимательнее.

deadhead · #10

bluezmoon, скорее всего эти аппараты стартовали еще в 91,92м году, внутри вообще нет иностранных комплектующих. Фото сделаю, надо его отмыть

agents · #11

Цвет-мет электролитический сразу под замену!

bluezmoon · #12

А и действительно есть такая техника на сайте.Чё-то я лопухнулся

Просто как-то не нашёл 30АС-003,они у мне 93-его года,вот и решил.

LAMER · #13

Схему бы

kolyatern · #14

со схемой попробую помочь .Выпускался у нас в Тернополе . Вроде была у меня схема и книжка от этой приставки . От самого магнитофона давно избавился (продал товарищу)Возможно где то валяется крышечка (та что под индикатором)

Александр.А. · #15

Всем привет. Был у меня такой аппарат когда-то в юношестве перед вегой 122й.
Покупал как не странно в Москве на Можайском шоссе, недалеко от Рябиновой ул. Там какой-то магазин был электроники.
Мне очень нравился, главное он с усилителем как Маяки был

Пробыл у меня года два или три, потом продал другу за символическую плату. Захотел полную Веговскую стойку собрать.
К сожалению паспорта не осталось и схем тоже. Но точно помну летопротяг там от Веги стоит. Помню в паспорте было написано, что возможно могут быть перепутаны каналы при перезаписи с кассеты на кассету, так оно и было. Пришлось разбирать и перекидывать провода в шлейфах. После этого он писал как надо.
Тоже искал по него в интернете, но безрезультатно.
Жалею, что продал:(

deadhead · #16

Добавлю фото (качество не критикуйте плз, снято на телефон)

Здесь с большим разрешением:

kolyatern, если не трудно поищите плз крышку и инструкцию/схему. Буду благодарен

Александр.А., ЛПМ стоят конечно веговские БС-02, этим и привлек (см фото в первом посте и мой комментарий).

kolyatern · #17

схему и инструкцию нашел крышку пока нет

Самый ! · #18

deadhead - там видно не лучше- хотя размер типа "больше", но ГЛЮЧИТ РЕКЛАМА!

deadhead · #19

Самый !, надо пользоваться ublock. И повторю: сфотографировано телефоном

Самый ! · #20

deadhead писал(а):Самый !, надо пользоваться ublock. И повторю: сфотографировано телефоном

- надо использовать НОРМАЛЬНЫЕ хранилища, а не заливать куда попало и потом бороться с проблемами делая другие.
Чем "тутошний" http://forumimage.ru/ не устраивает-то ?
Образец:

ЕСТЬ РАЗНИЦА ?

deadhead · #21

Самый !, Вы бредите. Нормальным это хранилище назвать нельзя в принципе и это очевидно. Как очевидно и то, что я его использовал. "Тутошнее" криво и масштабирует любое изображение до 1280 точек, я выложил параллельно на то, которое не масштабирует. И это вы боретесь, все остальные используют

Самый ! · #22

Кто из нас в каком состоянии- наглядно даёт качество вложений.

Витамин · #23

Помню, как на этом Топильче противно скрипел корпус при нажатии на любую из кнопок управления ЛПМ.
А писал аппарат, для того времени. довольно сносно. И работал года три беспрерывно и без поломок.
Но Вега 122 - качественней (ИМХО).

Электролит · #24

Забавно, в индикаторе применена ПП1, в 90-х уже повально использовали ПП4

Muller · #25

Так то ПП1 круче ибо "зависающие пики" трололо...

Мне кстати попадалась черная поздняя электроника МП-204С, которая не как Маяк, а как моноплата + портативный движок, но индикатор там стоял с ПП1, а надписи были уже, что "сделано в Украине".

deadhead · #26

Самый ! писал(а):Кто из нас в каком состоянии- наглядно даёт качество вложений.

Опять бредни. При чем качество фотографий к Вашему бреду? Третий раз повторю, если не дошло с двух: Фотографии сделаны телефоном и других пока не будет.

Витамин, да, кнопки мне показались странными, но я списал это на древность аппарата.

LAMER · #27

грузите на nanopic.ru)))

Skorch · #28

Достался и мне Топильче. Привел в порядок механику. Кнопки действительно скрипят, это конструкторская недоработка- есть зазор между кнопкой и толкателем клавиши и ход клавиш очень большой. При нажатии на клавишу она трется о корпус нижней гранью. Устраняется наклейкой на кнопки пластиковых кружков толщиной 1 мм, ход клавиш уменьшается и они перестают тереться о корпус. Сейчас разбираюсь с электроникой.
Очень нужна схема.

iGodunoff · #29

Любопытный аппарат. Но, кроме ЛПМ, похоже, больше ничем не родственник Веге-122. Немного странная деталь - надписи на лицевой панели английские, а на люминесцентном индикаторе - наши. Как сейчас помню, были похожие индикаторы с английскими подписями. Кажется, какая-то из Яуз шла в экспортном варианте. Её недавно на Авито продавали по страшенной цене...

LAMER · #30

Схема есть у кого?

us-h · #31

Skorch
А можно фото Вашей попросить, пожалуйста.

Skorch · #32

Первичное соостояние:

Skorch · #33

А можно еще раз попросить схему?
Ну очень нужна.

djddv · #34

Приветствую! сегодня приехала топильча 205 с паспортом и схемой, без крышки, в состоянии хочу работать но не могу...
Убогонький аппарат... управление копия вега122 но платы свои, ув похож на Суховский, уз вега сшп маяк на ун10 видимо аруз сделан.
Фото паспорта и схем просто огромного формата для слипеньких видимо, постараюсь вечером закинуть.

LAMER · #35

ждем

djddv · #36

djddv · #37

djddv · #38

djddv · #39

djddv · #40

Корявенько получилось, ну как шмогла... звыняйте...

LAMER · #41

cпс

Электролит · #42

Если можно - соберите фото в архив в исходном качестве и на Яндекс.Диск залейте

BillyDOS · #43

Я бы еще предложил свои услуги оцифровки документации любых размеров и сложности. Доступ к хорошим сканерам, вплоть до А0. Все сделаю бесплатно, только нужно лишь отправить почтой в мое направление, после оцифровки обратно все вышлю

djddv · #44

Были бы в одной стране выслал бы, бумагу не пожалели, таких лаптей еще не попадалось, как сейчас с почтой с Украины не знаю...

BillyDOS · #45

Хм. Тут смотря как отправлять и какой вес. В рублях думаю в одно направление выйдет около 1.000р.

LAMER · #46

Ну мне в Сибирь 1500 грамм в 600 гривен пересыл

korsar · #47

Также стал обладателем данной деки.
Сильно ещё не копал, но вызвало подозрение наличие стирающей головы в кармане А, т.е. у деки есть возможность записи на обоих карманах?
У кого есть возможность глянуть на своих деках,есть ли стирашка в кармане А?

BillyDOS · #48

В поздних Вегах 122 часто в карман А ставили стрилку но никуда не подключали, играла роль направляющей

korsar · #49

BillyDOS
Даже не знал о таких нюансах с Вегами,..а по сути ведь это прямой перерасход материала, хоть они и стоили копейки,но в условиях промышленного производства,сколько там набегало?..

korsar · #50

Разобрал майфун, в ходе поверхностного осмотра подозрения подтвердились - на обоих стирашках распаяны провода и вместе со шлейфами УГ уходят в разъёмы на общую плату...
