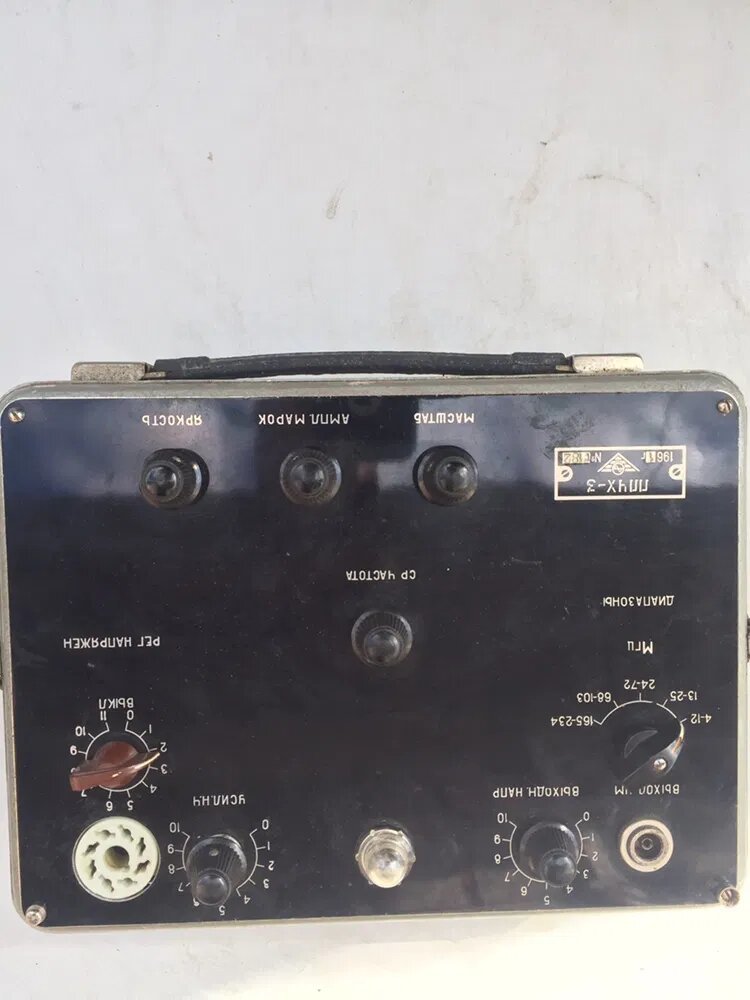

Вот попался в сети интересный генераторный блок, изучил все справочники наизусть, но название ЛПЧХ-3 (ЛЛЧХ-3?) ничего не говорит

Что-то типа "Ламповая Проверка Частотных Характеристик" или "Проверка Ламповых Частотных Характеристик"

Похож на генератор качающейся частоты. Использовался как приставка к осциллографам для снятия АЧХ фильтров.

Прибор называется ППЧХ-3

Pedro писал(а): ↑
04 окт 2021, 10:28
Прибор называется ППЧХ-3

Спасибо, действительно он, описан в книге "эксплуатация и ремонт телевизоров" в.г.константиновский , но скачать ее нигде нельзя(
Прибор очень интересный если не сказать уникальный, позволяет увидеть частотные характеристики телевизора на собственном кинескопе. Наверное питание поступает через летальный разъем от самого телевизора, а сигнал от Шура воькнутогов разъем "вход чм"

Страницы из упомянутой книги с описанием приборов ПНТ-59 и ППЧХ-3.

JohnJacob писал(а): ↑
06 окт 2021, 12:57
Страницы из упомянутой книги с описанием приборов ПНТ-59 и ППЧХ-3.

Большое спасибо!

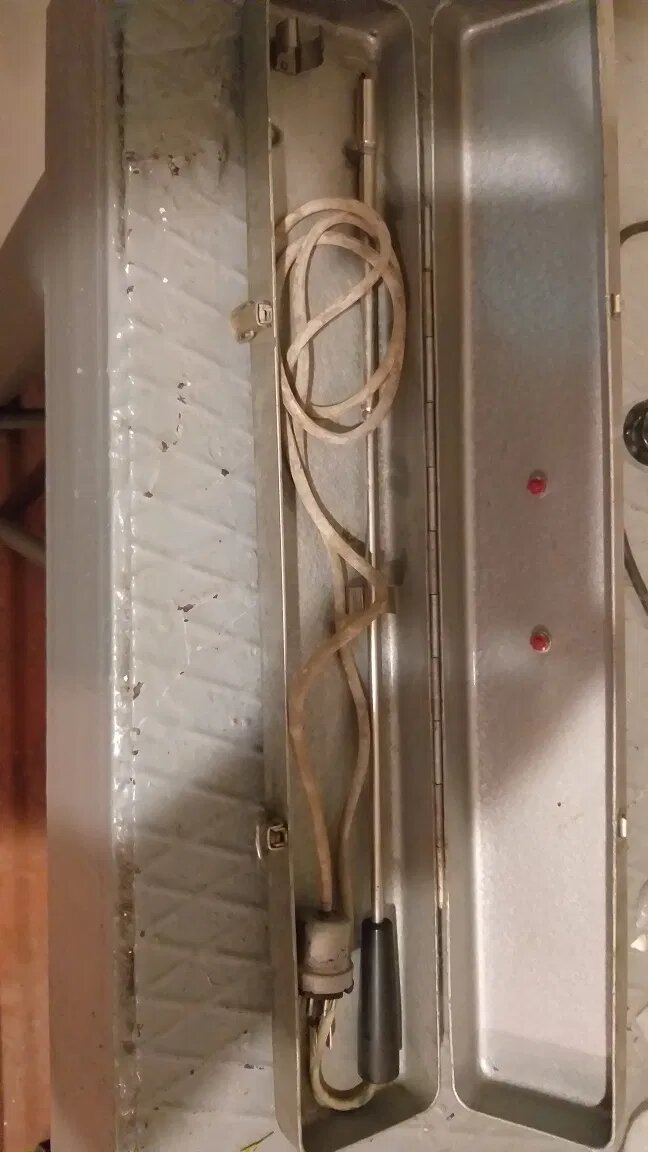

Вот ещё непонятный щуп

Shtreder писал(а): ↑
07 окт 2021, 02:23
Ищу информацию ГСС-12 (Г4-5), ВЛУ-2 (ВК7-2).

ГСС-12 https://yadi.sk/d/z86yG5PMyn5imw
ВЛУ-2 https://yadi.sk/d/qhvhrCqBUXC_jw

Xell писал(а): ↑
07 окт 2021, 16:09

Shtreder писал(а): ↑
07 окт 2021, 02:23
Ищу информацию ГСС-12 (Г4-5), ВЛУ-2 (ВК7-2).
ГСС-12 https://yadi.sk/d/z86yG5PMyn5imw
ВЛУ-2 https://yadi.sk/d/qhvhrCqBUXC_jw

Спасибо за информацию, справочники Осипова были как раз вдохновением для начала изучения и собирания коллекции приборов. Хочу ещё ознакомится со штатным руководством из комплекта прибора а также другуй более широкую информацию которой нет в справочниках

Киловольметр на базе м4-2 55 года с добавочным сопротивлением походу штатным. Судя по качеству работ и красному цапону на крепеже прибор заводского исполнения. Помогите определить точное название

В справочнике Шкурина 1948 года описана комплектация вольтметра М-42 отдельным добавочным сопротивлением Р-103. Пределы измерения комплекта: 15/150/1500В.
Отдельное добавочное сопротивление "придается к прибору".

Исполнение "киловольтметра" подтверждает последнее, что также добавляет сомнение в его заводское исполнение.

Shtreder писал(а): ↑
31 окт 2021, 05:26
Киловольметр на базе м4-2 55 года с добавочным сопротивлением походу штатным.

Такой сегодня на Юноне продавали за 500 рублей. Один в один. Что намекает на заводское изготовление.
Может и сейчас продается ещё...

Shtreder писал(а): ↑
31 окт 2021, 05:26
"... и красному цапону на крепеже"

"Цапоны" на крепёж не наносили, как правило - на паяные соединения.

Цапон наносили на пайку, на резьбовые - спец.краску

Кстати - про опознание. Обнаружен при попытке выкинуть на работе

Вроде все есть на шильдике (фото к сожалению не очень):
ЛФ НИИ МС
ТИП ИП-32
БЛОК 1
№1862016
1962
(соответственно есть БП с надписью "Блок 2")
Нормальный такой то-ли измерительный приемник, то-ли измеритель помех. Вот только ни в одном справочнике не найти. И-нет тоже молчит, вся серия заканчивается на ИП-26 (среди приемников с маркировкой по "новому" ГОСТу - П4 - тоже нет)
Диапазон (насколько разглядел) 0,15...2,5 МГц

Стоит недорого. Купите и выложите: https://www.alib.ru/au-konstantinovskij ... levizorov/ Там много чего, чего нет в инете.

А при чем тут ремонт телевизоров? А если Вы про ППЧХ - то описание уже выше есть

Shuare писал(а): ↑
31 окт 2021, 17:22
Кстати - про опознание. Обнаружен при попытке выкинуть на работе

Тоже все просмотрел, даже списки выпущенных приборов в конце справочников.
Блок 1и блок 2 могли быть в общем корпусе один над другим, надо смотреть есть ли весь тракт приемника в этом блоке, а такг разъемы сзади. С другой стороны все входы и выходы есть на блоке 1 и останется действительно только блок питания или батарей, многие были портативными

Габариты блоков - разные. На задних стенках - разъемы ШР (кабеля конечно нету

). Предполагаю, что ЛФНИИ МС - это современный ВНИИМС (хотя подтверждения не нашел пока) - попробую у них спросить - ходы имеются.
Тракт - явно весь, т.к. на морде есть Вх, Вых ПЧ, Вых НЧ

Александр Хрисанов писал(а): ↑
31 окт 2021, 13:32

Shtreder писал(а): ↑
31 окт 2021, 05:26
Киловольметр на базе м4-2 55 года с добавочным сопротивлением походу штатным.
Такой сегодня на Юноне продавали за 500 рублей. Один в один. Что намекает на заводское изготовление.
Может и сейчас продается ещё...

Ну да, заводское это. Периодически попадаются. Последний потомок 2МП. Понять бы, кто сие чудо делал.

Странно, что "завод" пожмотился на идентификацию продукции. Ведь наличие шильдика, это в том числе и строгий учет по именам и нумерам. И с точки зрения технологичности нет необходимости в добавочном сопротивлении в таком исполнении.
Но насильно мил не будешь….

Если выпускалась малая партия, для себя, на уровне макетов (в своих мастерских) - то можно и не идентифицировать. Еще один вариант -что киловольтметр входил в состав какого-то стенда. И номер, шильдик был - но у всего стенда

Прошу опознать инструмент. Скорее всего из ЗИП-а какого-то прибора, т. к. лежал среди ВЧ кабелей 50 Ом. Ну и для чего он такой?

novosibiretc, это нарочно туда подложили! Типа - загадка в стиле и духе 1956-го.

2vlad, Металлический ящик от ЗИП-а. Там оно и лежало в разложившемся поролоне. А не может это быть для выдёргивания плат из блоков или самих блоков?

novosibiretc, согласитесь, что в ящик можно положить всё, что туда влезет...

2vlad, Я понял, Вы не знаете, как и я?

Тоже такой валяется (3шт), причем в ручке - прокручивается. Под отвертку не переточить
(ну что, ждем всезнающего Pedro?)

Shuare, Да, да! У меня эта железяка уже люфтит в ручке

.

novosibiretc, конечно! Я такой инструмент вижу в первый раз. А вот в ВЧ генераторах ни разу не видел плат, которые можно было бы "выдернуть"... А про кабели что-нибудь известно? Бывают на них надписи или бирки металлические с выбитыми номерами, нет фото кабелей?

Да это всё было спёрто лет 30 назад, когда заводы разваливались. А кабели без бирок; байонетные вилки СР-50 с обеих сторон, завёрнутые в гумажку и перевязаны ниткой. Таких кабелей полно к каждому осциллографу и генератору было. Длина около 0.5 ... 1.5 метра. Оно может и было свалено кем-то в кучу от разных приборов. Там всякие переходники, тройники и проч. "посеребрённое железо" было.

Нашел знающего человека. Называется это - "монтажный крючок", использовался при монтаже проводов, жгутов в стойках

Shuare, Да, что-то такое мне в голову приходило, но я отбрасывал эти мысли. Даже про натяжение нити верньера думал. Он (оно) пронумерован, т. е. было несколько позиций инструмента в ЗИП-е. Ну что же, осталось уточнить название аппаратуры. Спасибо.

Что вижу, о том пою.
https://static.qrz.su/classifieds/2048x ... 2b545a.jpg
Объявление продажа ЗИП Г4-156 и Ч6-71.
В полиэтилене виден ковырятор среди ВЧ кабелей..
Варианта два:
Фото автора вопроса
Ковырятор из ЗИПа Ч6-71.

В комплекте ЗИП к некоторым приборам было по два таких приспособления.
Предназначались для извлечения печатных плат из объединительной платы прибора.
Для этого по бокам таких плат были соответствующие отверстия круглой формы.
Два отверстия - по одному на каждый край платы. Два отверстия - два ключа.
Всунули двумя руками приблуды в плату и выдернули плату двумя руками.
Пользовались или нет - это другой вопрос...

Pedro, Точно. И поролон истлевший и кучка кабелей. Только с ящиком память подвела - он деревянный, а не железный. Здорово!
Только этих приборов я не припоминаю. Видимо да, были и другие, с похожим ЗИП-ом.

Я же говорил - Pedro все подскажет
А вот интересно - наша монтажница точно таким же инструментом пользовалась или похожим? (это - про монтажный крючок)

Shuare, Ну, Ваш инструмент мы не видели, а у моего такие острые необработанные кромки на конце, что можно и провода повредить. Наконец, "крючки", в той или иной мере, все похожи

.

3462 писал(а): ↑
06 дек 2021, 17:58
Предназначались для извлечения печатных плат из объединительной платы прибора.

Совершенно правильно. Видел в КИП ремонтников за такой операцией. Сам имею оДин штук

3462, а из каких именно приборов? В ВЧ генераторах таких плат не видел...

2vlad, У меня подозрение, что это от старой, бывшей в подразделении измериловки, типа: ЦУИП, Ф30, Щ-300, с1-65, С1-64, с1-79, с1-122А, с1-75, Ч3-34, ч3-63 ну и генераторы тех же лет, типа Г4-143, Г4-129.

novosibiretc писал(а): ↑
06 дек 2021, 19:44
Shuare, Ну, Ваш инструмент мы не видели, а у моего такие острые необработанные кромки на конце, что можно и провода повредить. Наконец, "крючки", в той или иной мере, все похожи .

У меня точно такой же, с "9", монтажнице показывал просто фото

Shuare писал(а): ↑
06 дек 2021, 20:59
У меня точно такой же, с "9", монтажнице показывал просто фото

Я с своего загашника достал тоже. Мой тоже с 9-ой, конец крючка - не зачиненный простой обрубок проволоки !
Никакой это не монтажный крючок, они были специальной формы, при том довольно плоские. Тоже приходилось мучится с этим делом на заводской практике и при службе в советской армии.

novosibiretc писал(а): ↑
06 дек 2021, 20:41
с1-65, С1-64, с1-79, с1-122А, с1-75

Насчёт этих - сильно сомневаюсь... Частотомеры - может быть, а таких генераторов уже не застал.

Не все приборы имели съемные платы на разъемах.
Не все платы вытаскивались с помощью приспособлений из ЗИПа.
На одном объекте было много частотомеров Ф5135 и Ф5137. У них к комплекте были эти приспособы. Где там дырки на платах этих дурок, можно посмотреть на https://radioskot.ru/forum/12-13487-1
Как они официально называются, к примеру изделие ЫЖ1234567 или же ТЫЖ987654, не помню. Надо смотреть в формуляре на изделие.
То что оно прокручивается - не важно. Там задача выдернуть на божий свет подозреваемую в саботаже плату.

3462, спасибо!

Корпус неизвестного прибора, на месте наименования просверлена дырка. То ли болометрический измеритель мощности, то ли генератор. В справочнике пока не нашел

Измерительный усилитель 28ИМ. http://www.rw6ase.narod.ru/00/prib/u2_1a.html
Был такой когда-то и даже использовал по назначению...

Есть такоже типа, только ручка не пластиковая, а скрученная из проволоки и такой же крючёк. Были сдвоенные дергалки, где то валялась в закромах. А мне они почему то постоянно требуются и имено для выдергивания.
