ищу первые упоминания в литературе о советских полевых.первое упоминание в ж.Радио интересно было бы увидеть.какой был первый выпущен 103ий и на каком заводе? в каком изделии впервые применено?

КП101 уже в 60 х годах появился, если не ошибаюсь. Если что, поправят более точно.

Предсерийное обозначение КП103 -ТН-5. НИИ Восток, Новосибирск

про транзисторы с изолированным затвором для цифровой микросхем еще в 1963 году упоминали в радио как о перспективном типе транзисторов

Blackbird писал(а):про транзисторы с изолированным затвором

Будущий 2П301

оо вот это раритетище.65 год уже освоили

В институте преп байку рассказывал, что какой-то наш чел в составе делегации был на экскурсии на японском радиозаводе и по привычке прихватил транзистор с какого-то стола.
Потом в спокойной обстановке разобрались, что это не просто транзистор, а полевик...

То есть Старый хиппи выходит так что наши сперли у японцев разработку полевого транзистора.

Первые конструкции на полевых транзисторах были опубликованы в "Радио" где-то в 1971-73 гг. Только там КП102 использовались, по-моему.

Tofiq62 писал(а):То есть Старый хиппи выходит так что наши сперли у японцев разработку полевого транзистора.

Ну, там скорее речь о технологии шла.

Сама идея полевого транзистора АФАИР появилась раньше биполярного...

Да, речь в байке шла не просто о полевике, а о полевике с изолированным затвором...

http://www.155la3.ru/datafiles/Malin_Ko ... nievyh.pdf

old_hippie писал(а): и по привычке прихватил транзистор с какого-то стола.Потом в спокойной обстановке разобрались,

Прихвативший получил внеочередное звание, а привычка перешла в бытовую, гостиничные халаты, полотенца...

Pedro писал(а):http://www.155la3.ru/datafiles/Malin_Ko ... nievyh.pdf

Интересно, реально германиевые полевики у нас использовались, в какой-либо аппаратуре?...

В 1971 году привезли с какого то Донецкого НИИ пару КП102, с надписью от руки. К сожалению, не сохранились. Собрал на них FUZZ для гитары, схему которого опубликовали в Радио.

Самое ранее в радио нашёл 1965 5 52стр
Канальные транзисторы
http://www.radioman-portal.ru/magazin/radio/1965/5.djvu
Алькатрон, текнетрон что это))

Naro писал(а):Первые конструкции на полевых транзисторах были опубликованы в "Радио" где-то в 1971-73 гг. Только там КП102 использовались, по-моему.

Одно из первых серийных применений - схема АПЧГ в УЛПЦТ, в блоке радиоканала.
Примерно то же время.

Стационарная транзисторная радиола "Виктория-001-стерео" с начала 1972 года выпускалась на Рижском радиозаводе имени А.С.Попова. КП103Е входной в УНЧ.

Усилитель "Электроника Б1-01" 1975 год
полевик КП302 стоит в предусилителе

Аналогично (1975) Бриг-001
КП303 в предусилителе

old_hippie писал(а):
Naro писал(а):Первые конструкции на полевых транзисторах были опубликованы в "Радио" где-то в 1971-73 гг. Только там КП102 использовались, по-моему.
Одно из первых серийных применений - схема АПЧГ в УЛПЦТ, в блоке радиоканала.
Примерно то же время.

LAMER писал(а):
old_hippie писал(а):
Naro писал(а):Первые конструкции на полевых транзисторах были опубликованы в "Радио" где-то в 1971-73 гг. Только там КП102 использовались, по-моему.
Одно из первых серийных применений - схема АПЧГ в УЛПЦТ, в блоке радиоканала.
Примерно то же время.

Это в более поздних от полевика отказались (там 103-й стоял).

Посмотрите схему Радуги-703.

Помнится, я пытался на 303-й переделать, ибо 103 чего-то не найти было.
Поменял полярность диодов дискриминатора АПЧ, добавил инвертор... в общем, наколхозил, как мог =)

>интересно было бы увидеть.какой был первый выпущен 103ий и на каком заводе?

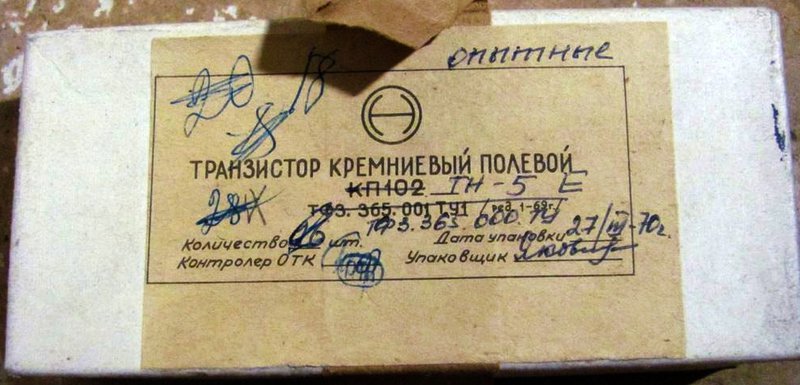

Ранний КП103
Новосибирский НИИ Восток
1970

Ранний КП301
Пульсар
1970

работает?

вручную маркированные

Фото не моё, но факт в том, что первые отечественные ПТ появились ранее 70-х

Потапыч писал(а):В 1971 году привезли с какого то Донецкого НИИ пару КП102, с надписью от руки. К сожалению, не сохранились. Собрал на них FUZZ для гитары, схему которого опубликовали в Радио.

Совершенно точно! я этот Фузз сразу приметил в журнале и тогда же узнал что есть на свете полевики . Описание было краткое в рубрике "за рубежом" как раз предлагалось заменить зарубежный аналог отечественным. Помнится была идея собрать аналог полевика на составном транзисторе из обычных биполярных главное было обеспечить высокое входное сопротивление

Насколько помню, схема на четырех транзисторах.

Pavlik писал(а):
Фото не моё, но факт в том, что первые отечественные ПТ появились ранее 70-х

спс.никто и не утверждал оное.но в теме естьь фото 1965года транзистора))

Обнаружил с утра КП308Д бескорпусные декабрь 1974 г.

Интересно где их ставили?

Безкорпусные, 2П201, 2П202, 2ПС201, 2ПС202, в том числе и корпусные 2П103 устанавливались в гибридных микросхемах, по типу К284 и в этом духе.

Это получается деталь для производства гибридной мс?

Да, гибридная технология предусматривала изготовление резисторов и небольшой емкости конденсаторов по толстопленочной или тонкопленочной технологии, то есть интегральной, а транзисторы, диоды и большой емкости конденсаторы, в виде отдельный изделий, устанавливаемых либо на подложку непосредственно, либо рядом с подложкой, но в едином корпусе. Хотя были и бескорпусные.

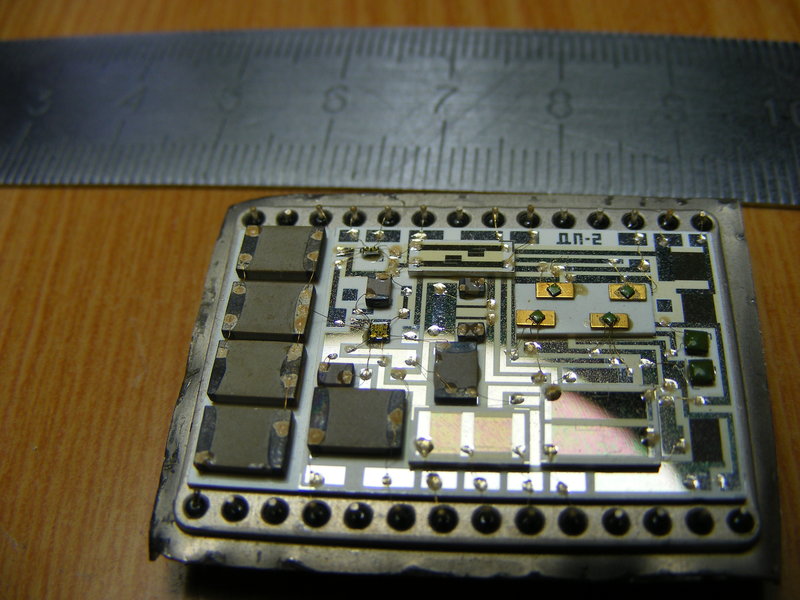

Выглядит такая микросхема примерно вот так. слева в центе, операционный усилитель, типа К740 серии. Слева вверху, транзисторная сборка. На позолоченных подложках, транзисторы.

В Малой Советской Энциклопедии 1960 года упоминались.

Pedro писал(а): ↑
15 апр 2019, 10:26
Будущий 2П301

Это ГТ322

КП101 - тема "Подросток" НИР 1967-1969 годах НИИПЭ,
ОКР, освоение серийного производства, на Таллинском заводе, 1969 год начало производства.
Есть соответствующие документы.

Впервые живьём увидел полевик в первой половине 70-х В телевизоре Электрон-216

old_hippie писал(а): ↑
25 апр 2019, 13:52
Это в более поздних от полевика отказались (там 103-й стоял).

Посмотрите схему Радуги-703.

LAMER писал(а): ↑
15 апр 2019, 10:58
оо вот это раритетище.65 год уже освоили

КП301 и 2П301 создали по теме "Пристань" тоже в НИИПЭ.

ppchecha писал(а): ↑
12 янв 2024, 14:51
КП101 - тема "Подросток" НИР 1967-1969 годах НИИПЭ,
ОКР, освоение серийного производства, на Таллинском заводе, 1969 год начало производства.
Есть соответствующие документы.

Примерно в 1968 г. в годовую заявку лаборатории на комплектующие радиоэлементы уже включал КП-101, 103.
Кто разрабатывал и производил, тогда не интересовало...

Попалась брошюра 1973г
"Кремниевые планарные полевые МОП-тетроды с каналом n-типа 2П306, КП-306 (ТН-11)"
Где-нибудь упоминалась такая маркировка - ТН-11?

Shuare писал(а): ↑
12 янв 2024, 19:59
Где-нибудь упоминалась такая маркировка - ТН-11?

Если это справочник, может ссылка на рисунок или таблицу?

svk писал(а): ↑
12 янв 2024, 20:39

Shuare писал(а): ↑
12 янв 2024, 19:59
Где-нибудь упоминалась такая маркировка - ТН-11?
Если это справочник, может ссылка на рисунок или таблицу?

Просто тонкая брошюра, внутри в тексте - только "2П306, КП-306", а ТН-11 - только на обложке и в выходных данных типографии

темку подняли)1965 года полевые фигурируют в теме

Shuare писал(а): ↑
12 янв 2024, 23:40

svk писал(а): ↑
12 янв 2024, 20:39

Shuare писал(а): ↑
12 янв 2024, 19:59
Где-нибудь упоминалась такая маркировка - ТН-11?
Если это справочник, может ссылка на рисунок или таблицу?
Просто тонкая брошюра, внутри в тексте - только "2П306, КП-306", а ТН-11 - только на обложке и в выходных данных типографии

выше в теме тн-5

LAMER писал(а): ↑
13 янв 2024, 08:30
темку подняли)1965 года полевые фигурируют в теме

Поднял, чтоб внести ясность. Не было серийно производимых полевых у нас в 1965 году. Может, только , лабораторные образцы. А421 - это ГТ322. Тема, Паром.
Могу фото А421 повторить с другим ракурсом и сегодняшним числом. )))

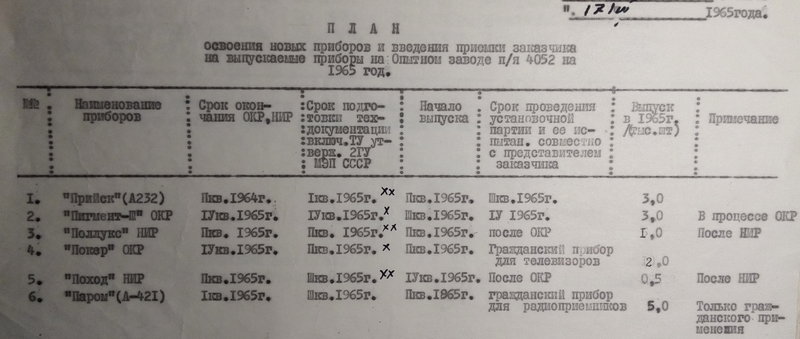

Это из приказа о работах в Новосибирске.
Правка - Александр Иванович Шокин. Сроки слегка уменьшил. )))
