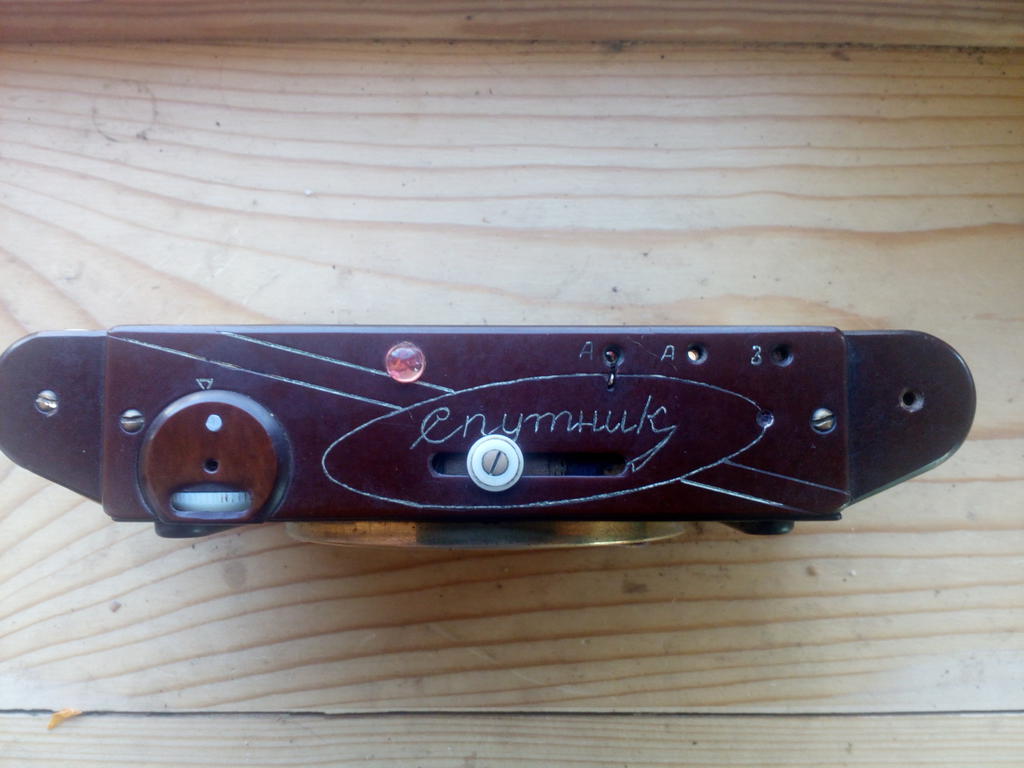

Самодельный приемник Спутник с владельческой записью 1956 г.

[1956]

Транзисторный приемник Спутник 1956г.,построенный товарищем Королевым.

[Blackbird]

Хм... Были ли в 1956 году ТАКИЕ транзисторы которые там стоят вот вопрос ..Возможно приемник еще не раз был переделан

[1956]

Все радиодетали оригинальные . Транзисторы П4 датированы 1956 годом.

[novosibiretc]

Транзисторы П4

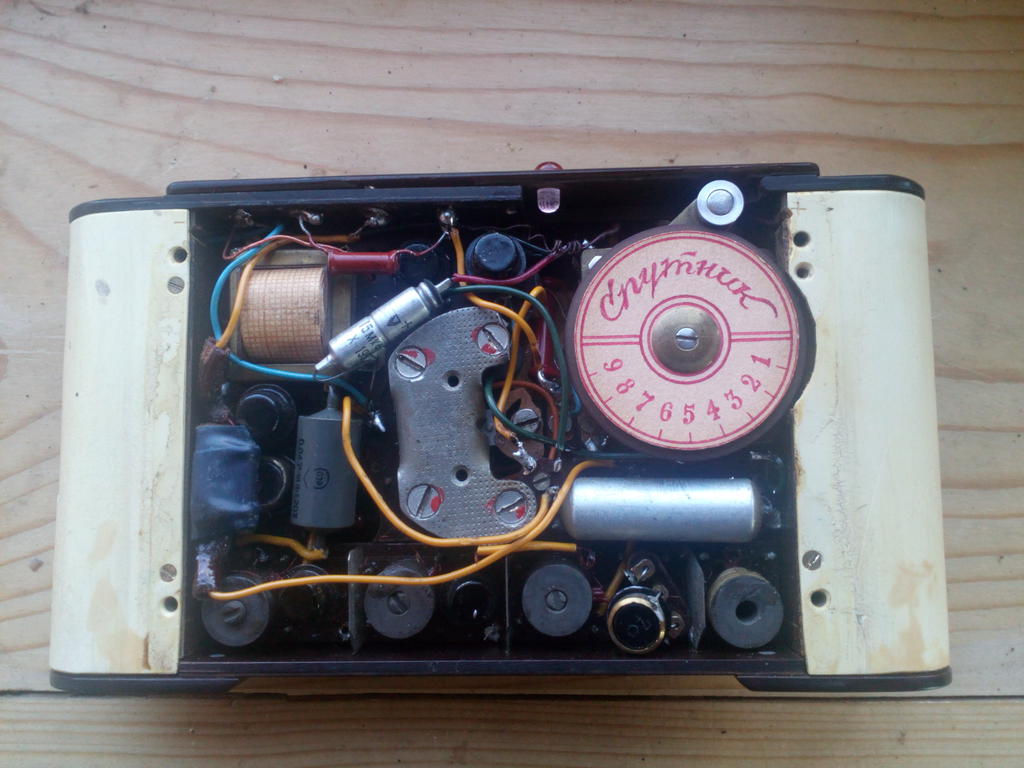

А где там П4? Наблюдаются шляпки холодносварных корпусов транзисторов, которых и в 60-м году то не было.

[КВК]

Все радиодетали оригинальные . Транзисторы П4 датированы 1956 годом.

На П4 эти транзисторы ну никак не похожи.

[novosibiretc]

М и 0 стерли и из МП40 получились П4 . Фейк!!!

[Vygandas]

Оказывается Королев в свободное время делал транзисторные приемники. Как Менделеев чемоданы.

[Андрей Н]

Надо отметить, что приемник сделан т.Королевым с любовью.

Интересно, а корпус был от чего то заимствован?

[Vygandas]

М и 0 стерли и из МП40 получились П4 . Фейк!!!

Это как я прикалывался. Брал транзистор П411 , подтирал ацетоном красиво до Г411, и говорил знакомым электронщикам что это секретная советская радиолампа. Более чем 50% прокатывало

[1956]

КВКПрошу меня извинить,ошибся. Транзисторы П6.

[novosibiretc]

1956
Можно фото? На снимке видны холодносварные корпуса.

[1956]

Vygandas

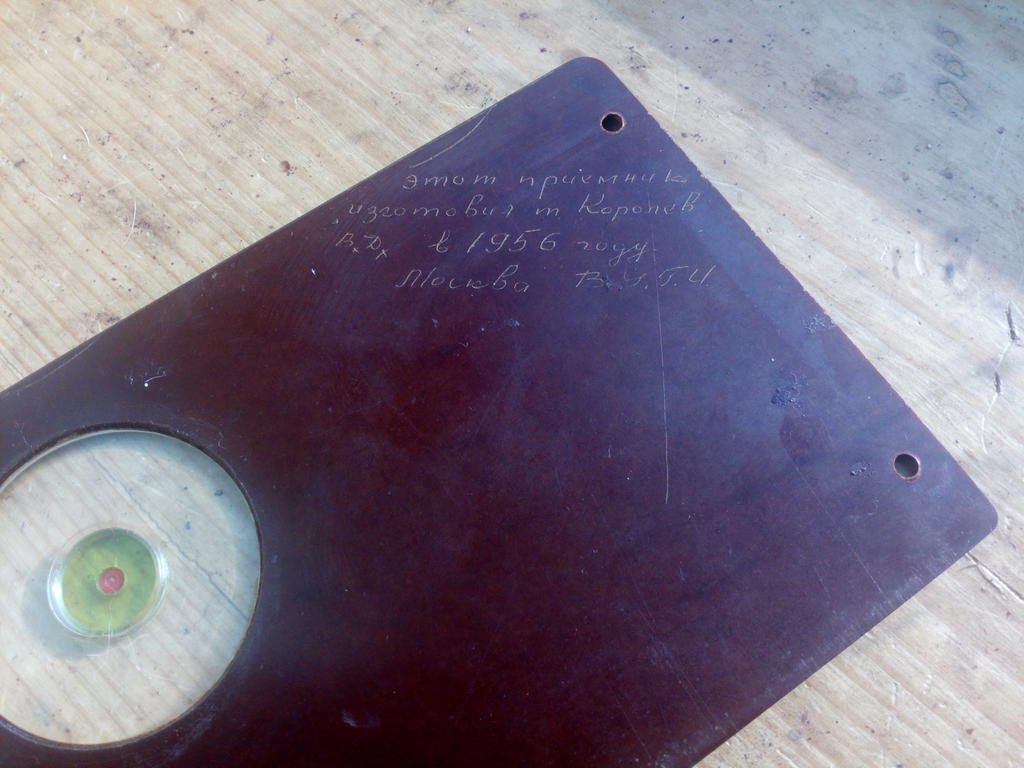

"Изготовил ток Королев В.Д."

[2vlad]

Да ладно вам!
Сделано для того времени хорошо, да еще - это же супергетеродин! Класс!
На П6 можно было ДВ и кусочек СВ принимать, а вот зачем там трансформатор - вопрос! "Говорилка" там ведь что-то типа ДЭМ...
А что написано после слова Москва? Что за буковки?

[Vygandas]

Я думал что П6 намного хуже. Но вполне реально сделать ДВ приемник.
http://www.155la3.ru/datafiles/p6.pdf

[Vygandas]

1956
Выкладывайте норм. фото, а не микро по нынешним временам. Внимательно посмотрите установки при добовлении изображений.

[Vygandas]

а вот зачем там трансформатор - вопрос! "Говорилка" там ведь что-то типа ДЭМ...

Может он когда то был ламповый ?

[1956]

2vlad
В.У.Г.И.

[2vlad]

Vygandas
А то, что у него нет МА заметили?

[2vlad]

1956
Что это такое было знаете?

[1956]

2vlad
Ма есть с подстройкой на корпусе.

[1956]

2vlad
Год изготовления

[2vlad]

2vlad
В.У.Г.И.

Я вот про это спрашивал, вдруг Вы знаете...

[1956]

Vygandas
Фото

[1956]

Vygandas
Фото

[1956]

2vlad

[tml1984]

Конденсатор МБМ и К-50-12 появились после 58 года....

[КВК]

КВКПрошу меня извинить,ошибся. Транзисторы П6.

На П6 не похожи тоже.

[RV3DOI]

1956
Что это такое было знаете?

ВУГИ это , возможно, поселок в Люберцах при Всесоюзном Угольном Институте ( потом стал ИГД - Институт горного дела )
https://yandex.ru/maps/10738/lubercy/?w ... =whatshere
http://russiantowns.livejournal.com/2183566.html
Автобусная остановка до недавнего времени так там и называлась.

[1956]

tml1984
Фото

[Андрей Н]

2vlad
Ма есть с подстройкой на корпусе.

А что двигается на МА? Обмотка?

[Phlanger]

1956
Что это такое было знаете?

дык не секрет ни разу. Жъ оно тут, рядом

http://wikimapia.org/12131932/ru/%D0%9C ... 0%93%D0%98



Панковский проезд, кругом заводы сеялок и веялок с вертикальным взлётом "и всё такое".

[2vlad]

Phlanger
Дмитрий, спасибо!

[КВК]

И да, кто сказал, что он первый?

[2vlad]

2vlad
Ма есть с подстройкой на корпусе.

А что двигается на МА? Обмотка?

Сквозь такую щель не разглядишь... Может быть и весь кусочек стержня с катушкой.

[1956]

2vlad
Двигается катушка,соединения с рычажком,который фиксируется на корпусе винтиком.

[Андрей Н]

А как поворачивать КПЕ?

[1956]

2vlad
Если это самоделка,то извините за ошибку.Если промышленый- первый портативный .

[2vlad]

Андрей Н
Полагаю, что с помощью фрикциона:

[2vlad]

2vlad
Если это самоделка,то извините за ошибку.Если промышленый- первый портативный .

Не надо извиняться, здесь таких "сенсаций" - навалом... Одной больше, одной меньше - никто и не заметит...
По внешнему виду - похож на самодельную конструкцию, это - да!
Мне больше интересно то, как он сделан, какая схема реализована и т.д. и т.п.

[2vlad]

А как поворачивать КПЕ?

Вот этим колесиком через фрикционную передачу КПЕ крутится.

[Андрей Н]

Андрей Н
Полагаю, что с помощью фрикциона:

А понял: сверху белая ручка

[2vlad]

RV3DOI
Спасибо!
Грамотные там были ребята!

[2vlad]

Андрей Н
Колесико с противоположной стороны.

[submariner]

Да ладно вам!
Сделано для того времени хорошо, да еще - это же супергетеродин! Класс!
На П6 можно было ДВ и кусочек СВ принимать, а вот зачем там трансформатор - вопрос! "Говорилка" там ведь что-то типа ДЭМ...
А что написано после слова Москва? Что за буковки?

насчет трансформатора есть мысль что использовался для увеличения напряжения низкочастотного сигнала, по фотке видно что транзисторов мало да и усиление у них в те времена было Никакое , вот видимо и изгалялись как могли. В качестве контуров использованы дай бог памяти карбонильные подстроечные сердечники СБ-1 кажется, жуткий дефицит до конца 60-х , впрочем как и транзисторы С капсюля ДМ-4 снят защитный кожух для уменьшения габаритов, не исключено что и с мембраной там поработали , там ведь оригинальная мембрана из люменя, возможно приладили бумажную

[Андрей Н]

Андрей Н
Колесико с противоположной стороны.

Выходит, что выключателя питания и регулировки громкости нет?!
Или они перед динамиком, управляются с помощью цветочка с тремя лепестками?

[Grower]

Забавный экземпляр однако.
Корпус не от фотоаппарата какого нибудь?

[yuriy]

Корпус не от фотоаппарата какого нибудь?

Именно от фотоаппарата.

[2vlad]

submariner
"оригинальная мембрана из люменя" - не из этого, однако... Ну да и не так уж это и важно.
Андрей Н
Глубоко копаете! Насчет цветочка - это к ТС! Пусть раскрывает все тайны изделия! Интересно же!
Grower
Просто похож. Предполагаю, что белые - это контейнеры для батареек типа ФБС, по две (или 3?) штуки.
Размеры ТС тоже не показал... Похоже, что все-таки по 3 шт с каждой стороны, то есть - питание приемника от 9 Вольт.

[Андрей Н]

Корпус не от фотоаппарата какого нибудь?

Именно от фотоаппарата.

А от какого фотоаппарата корпус?

[2vlad]

yuriy
Ну не целиком же! Или всё-таки от какого-нибудь широкопленочного древнего?
