Селектор Каналов и Ламповый Предусилитель (4 IN 1)

[SergPhil]

Насмотревшись освежителей воздуха с надписью "2 в 1", а так-же всяких шампуней "3 в 1"....
Я когда-то(до войны) захотел пойти на рекорд и сделать "4 в 1"!!! На ум пришёл металлический короб с ЧЕТЫРЬМЯ стенками. То есть 4 стенки в 1 коробке.
Мне понравилось.

[Ремор]

Ведь не в зажатых коленках это гнулось.Не каждый имеет доступ на территорию машзавода...

[SergPhil]

Ремор
Я не подумал написать точнее, что ходил/хожу на заброшенную шахту....там остались мощные верстаки и уголки. Просто на форумах( и на этом в частности) писал неоднократно об этом. Думал этот момент не важен.

[Ремор]

В том и дело ,что важно ,где и как это гнулось.У Вас там как-то проще в плане слесарки.К великому сожалению сегодня в городе оружейников невозможно найти элементарного токаря....,куча посредников(типа проблема с материалами,проблема выноса с завода),выточить небольшую ручку начинается от 400р

[SergPhil]

У Вас там как-то проще в плане слесарки

Теперь я понимаю, что это так. Вот уже второй год в Таганроге и вижу, что дороже всем этим заниматься. И напрямую в цех к мастеру не попадёшь. Везде офисы с молодыми особами.. и только через них приходиться общаться с мастером. Называется - "глухой телефон". А где цех? - Секрет!

[Ремор]

Когда мой тесть был живой,то я отдавая ему свой корявый чертёж или дефектную деталь для образца,обратно получал настоящую картину-всё отшлифовано,полированно,гальваникой обработано.Точили сверх-чудные шестерёнки для видаков внутренними пазами-напряющими Рассчитывался либо ремонтом радиожелеза или совсем незадорого.Делали в знаменитом КБП в Щегловской засеке...Сегодня туда уже не заказать,не смотря на то ,что там жена и невестка работают

[SergPhil]

Понял я тогда, что выглядит не совсем уютно. И решил удвоить рекорд "4 в 1". Прикрутил ножки. И стало "четыре ножки в одном ящике".

[Sandy]

Сергей, а еще на фото в уголке увидел 4! электролита и 4! потенциометра. Извини, если смазал тебе пару этапов рассказа про 4 в одном.

[SergPhil]

4! потенциометра.

Саш, была у меня замечательная микросхема усилителя для работы индикаторов - К157-ДА1. И схема обвязки этого операционника. А так-же схема Блока Питания.

[SergPhil]

Сейчас кинулся искать такую микросхему.... но в Таганроге её ни у кого в наличии нет.
А тогда был собран модуль по этим схемам. Трансформатор мощный для этой цели, но это пока так может показаться.

[Dehkonboy]

Бороться, искать, найти, не сдаваться! (с)
Уважаю и радуюсь

[FAI4]

Зачем для контроля выходного сигнала УМ микросхема - ???

Поставьте параллельно индикатору нужное количество диодов (чтобы получить логарифмическую шкалу)
(количество диодов подобрать по попаданию нужного перегиба характеристики в зону чувствительности индикатора)

Если получится слишком "крутая" зависимость - "разбавьте" ее последовательным резистором (к цепочке диодов).

Естественно сигнал снимать через ограничивающий ток и напряжение делитель (отрегулировать им уровень показаний индикатора)

[SergPhil]

Уважаю и радуюсь

Cпасибо!

Зачем для контроля выходного сигнала УМ микросхема - ???

Не-не-не.... какой ещё выходной сигнал? Это тот, что придя домой поздно вечером вы тихонечко включили Джеймса Ласта, а стрелка мертва? А на завтра с хорошим настроением врубили погромче "СВИТ" и стрелка улетела далеко на красную зону? Это вот и есть "контроль выходного сигнала?

Вот поэтому-то и была придумана эта замечательная микросхема. Не только для того, чтоб стрелочный индикатор не реагировал на уровень громкости, но и для серьёзного(приятного) колебания стрелок. Мы-же вроде и на этом форуме тоже детально разбирали этот момент много лет назад. Была большая тема..... в 10 году, потом в 12 году. Вспоминайте!

[SergPhil]

Помните как в магнитофонах стрелки не реагировали при произведении на уровень выходного сигнала. Так стрелки ещё очень красиво и приятно работали. Патамушта там стояли индивидуальные маленькие усилители специально для индикаторов.
А когда стрелки резко шмыляют туда-сюда, очень муторно и не приятно глазам через некоторое время. А потом даже хочется выдрать эти дурацкие стрелки.
Через это уже многие прошли. Всё придумано до нас.

[FAZA]

SergPhil
Очень удачная у Вас- получилась коробочка.
По хорошему завидую!
Сколько раз пытался согнуть ровно, всегда вылазят косяки.
Вот вроде бы, знаю как, а начинаю гнуть - выходит криво.
Удачного завершения проекта!

[SergPhil]

FAZA
Спасибо!
Это я в последствии стал бегать в цех. Хотя ещё раньше приноровился размечать чертёж на листе, а затем маленькой болгаркой и с помощью металлической полоски проводить лёгкие углубления. После этой процедуры, лист ровненько сгибается руками.
Недалеко от дома нашёл работающий цех на старой шахте...туда к мужикам стал ходить.

[vitsserg]

Посмотрел в Питере по магазинам - действительно нет нигде к157да1... даже в Чипе. А в Базе Электронике вроде бы есть, но только "под заказ", а это то же не факт, что найдут...

Посложнее не хочешь собрать схемку логарифмического индикатора? Кстати, нашего земляка. Я её собирал несколько раз, работает неплохо.

[SergPhil]

Серж, я эту схемку уже видел. Но у меня есть парочка в Донецке. Когда закончатся, придётся на другие схемы переходить. Жаль.... ведь эта уже опробована.
Спасибо за схемки!

[FAI4]

Не-не-не.... какой ещё выходной сигнал? Это тот, что придя домой поздно вечером вы тихонечко включили Джеймса Ласта, а стрелка мертва? А на завтра с хорошим настроением врубили погромче "СВИТ" и стрелка улетела далеко на красную зону? Это вот и есть "контроль выходного сигнала?

Вот поэтому-то и была придумана эта замечательная микросхема. Не только для того, чтоб стрелочный индикатор не реагировал на уровень громкости, но и для серьёзного(приятного) колебания стрелок. Мы-же вроде и на этом форуме тоже детально разбирали этот момент много лет назад. Была большая тема..... в 10 году, потом в 12 году. Вспоминайте!

- вы читали, что я написал?.

Микросхема ДА1 способна давать логарифмическую зависимость отклонения,
хотя редко кто в серийных аппаратах эту возможность 157ДА1 использовал.

Например во всех 110-х (Илеть/Союз/Ростов(105)..) - 157ДА1 включена в ЛИНЕЙНОМ режиме.

Логарфимический режим обеспечивается подключением к 13 и 9 выводам ИМС цепочки диодов, задающих такую (логарфимическую) характеристику (как на приведенной схеме выше).

Но на выходе УМ вполне мощный сигнал, для ПОЛНОГО отклонения индикатора (ток полного отклонения 100-200 мкА при сопротивлении 1-2 кОм) нужно всего 0,1-0,5 вольта.

Для усилителя мощности это не более 0,1Вт на выходе.
Поэтому здесь вполне можно обойтись без микросхемы.
Логарифмическую зависимость отклонения индикатора будет формировать такая же цепочка диодов, подключенная параллельно индикатору (выше уже расписал все нюансы настройки)

Приведенная схема нужна ТОЛЬКО для слабого сигнала на линейном выходе (100-500 мВ)

Помните как в магнитофонах стрелки не реагировали при произведении на уровень выходного сигнала. Так стрелки ещё очень красиво и приятно работали. Патамушта там стояли индивидуальные маленькие усилители специально для индикаторов.

- сигнал брался с линейного выхода часто напрямую (через диодный выпрямитель)
Иногда ставили эмиттерный повторитель (для развязки от ЛВ)
И там НИГДЕ не было логарифмического усилителя.

А когда стрелки резко шмыляют туда-сюда, очень муторно и не приятно глазам через некоторое время. А потом даже хочется выдрать эти дурацкие стрелки.

- нужно ставить интегратор (емкость, подключенная через диод) на обратный ход (0,5-1 сек).
Тогда "вперед" стрелки будут очень чувствительными, а обратно - "плавными"

[дед Палыч]

- нужно ставить интегратор (емкость, подключенная через диод) на обратный ход (0,5-1 сек).
Тогда "вперед" стрелки будут очень чувствительными, а обратно - "плавными"

ага...
я так пробовал...
только не перебрать с ёмкостью, а то зависает...

[FAI4]

- нужно ставить интегратор (емкость, подключенная через диод) на обратный ход (0,5-1 сек).
Тогда "вперед" стрелки будут очень чувствительными, а обратно - "плавными"

ага...
я так пробовал...
только не перебрать с ёмкостью, а то зависает...

- точно подобрать постоянную времени RC.

В случае необходимости - поставить параллельно емкости резистор задания нужного времени разряда

[Sandy]

- вы читали, что я написал?.

А Вы читали, что пишет Сергей?

Это тот, что придя домой поздно вечером вы тихонечко включили Джеймса Ласта, а стрелка мертва? А на завтра с хорошим настроением врубили погромче "СВИТ" и стрелка улетела далеко на красную зону?

При чем здесь усилитель мощности? Он собирается подключать стрелки ДО!!! усилителя мощности, чтобы амплитуда их отклонения никак от громкости на выходе не зависела.

[SergPhil]

- вы читали, что я написал?.

Вы читали, что я написал?

Не-не-не.... какой ещё выходной сигнал? Это тот, что придя домой поздно вечером вы тихонечко включили Джеймса Ласта, а стрелка мертва? А на завтра с хорошим настроением врубили погромче "СВИТ" и стрелка улетела далеко на красную зону? Это вот и есть "контроль выходного сигнала?

[SergPhil]

- вы читали, что я написал?.

Всё о чём вы пишите... это всё мы уже делали. И на этом форуме тоже. Вы, что, забыли? Всё именно так!
Не нужен контроль ВЫХОДНОГО сигнала. Это всё фигня.

П.С.
-Изя, у тебя опять стрелки почти не шевелятся.
- Ну нет-же, Сайра, нам просто хочется очень тихо послушать Поля Мориа. Посмотри-же на будильник....шо ты себе думаешь!
-------------
-Папка, глянь-же на свои дурацкие стрелки, у тебя, шо, перегрусс???
-Та нее, сынка, это у меня выходной, а на стрелках Параноид!!!
- Ой, бааа.... а на пластинке Блэ Саббат?! Ну нет тебе в этой жизни покоя....

[FAI4]

Это всё фигня.

Навеяло...:

"ВСЕ - ФИГНЯ!
ТОЛЬКО ТЫ И Я!
...
ДА И ТЫ - ФИГНЯ!
ТОЛЬКО Я!"

[SergPhil]

ДА И ТЫ - ФИГНЯ!
ТОЛЬКО Я!"

Я понял.

[FAI4]

Без обид.
(это не мои стихи)

[Маратище71]

- Ну нет-же, Сайра, нам просто хочется...

Сайра - это рыба такая, если что...

[Sandy]

Всё о чём вы пишите... это всё мы уже делали. И на этом форуме тоже. Вы, что, забыли?

Эх, молодежь!
Как же он может помнить, у него же стаж на Форуме менее 2-х лет.

[SergPhil]

Эти синие регуляторы для индивидуальной тонкой подстройки каждого стрелочного индикатора. Под свои конкретные источники музыки.

[Sandy]

Эти синие регуляторы

Китай - наше все!

[SergPhil]

Китай - наше все!

Ага! Китай, не только - наше всё! Кстати, в Италии тоже говорят - Китай - итальянское всё! И даже в самой Японии.
----------------
Чумачечая фотокарточка. Это Селектор Каналов. Пять входов/один выход. И пара сквозных Вход/Выход для каких-то нужд (например для записи на магнитофон).
Это, чо...получается, пока "2 в 1".
1. Стрелочный индикатор звукового сигнала
2. Селектор Каналов

[Маратище71]

Сергей, rca терминалы какие-то "путёвые" используешь?

[Sandy]

Сергей, rca терминалы какие-то "путёвые" используешь?

Китай - наше все! (с)
$0.75 (примерно 50 руб.) за пару:
http://ru.aliexpress.com/item/20PCS-Gol ... a1937a2fa9

[SergPhil]

Сергей, rca терминалы какие-то "путёвые" используешь?

Марат, а путёвые, это какие? Если я их набирал в Риме в дорогом магазине на виа Тибуртина по 5 Ойро, а по приходу домой, взяв лупу, ничего удивительного не обнаружил. А когда вернулся в Донецк и при первой покупки на радио-рынке, убедился, что это всё один и тот-же дядюшка Ляо... и в том-же сарае. Так всего по 5 гривень.
Это та-же история как с потенциометрами.... дурак, не догадался в Донецке их побольше набрать.... а живя в Риме, точь в точь(один в один) приходилось брать за ту-же цифру, только в Ойро. Ну, вроде масла в них китайцы капнули, а в Донецке сухие. Там мне не в падлу самому масла туда шприцануть было.
Идёт мировая игра и обман в ценообразовании. Красивая бумажная упаковка - это всё!
Прекрасно зная цену в хоз-магазинах в Донецке на WD-40 в 17 гривень(на то время), я с открытым ртом увидел в Италии в каждом супер-маркете на кассе лотки с этой ВДешкой - 17 Ойро. Зубная паста Бленд-а Мед : 4.5 грн против 4.5 Ойро. Проезд в муниципальном транспорте 1.5 гривень против тех-же 1.5 Ойро в Риме.
Всё подстроено до нас.

[SergPhil]

Это уже с модулем Тембро-Блока(на лампах) и Предусилителя(на лампах). И Блока Питания к нему.
Выходит "4 в 1".
1. Стрелочная индикация звукового сигнала
2. Селектор каналов
3. Тембро-Блок
4. Предусилитель

[SergPhil]

Как обычно, пришлось из какашки делать...... шлифовка, полировка стекла. Замена шкалы на винтаж.
На фото - было/стало.

[SergPhil]

Чтобы индикаторы не шарахались в ящике... делался индикаторный стерео-блок.

[Joni105101]

SergPhil , индикаторы красиво обновили!

[FAI4]

А можно ли сделать "красиво" с использование ТОЛЬКО русских букв (на индикаторе) - ?

[alfspb]

Сейчас кинулся искать такую микросхему.... но в Таганроге её ни у кого в наличии нет.

В Барнауле вроде есть по 8,16 за шт. http://escor.ru/catalog/otechestvennye_1/k157da1/

[SergPhil]

Joni105101, спасибо! Они потом превратились в круглые(под ретро)... фотки ищу свои в "сети".
Вспомнил... эти индикаторы и так обновлял. Предлагал меломану сделать такие, но он не захотел. А зря!!! Очень круто было-бы.

А можно ли сделать "красиво" с использование ТОЛЬКО русских букв (на индикаторе) - ?

Можно, хоть как. Но итальянский меломан не понимал русского и просил привычным.

alfspb

Нормальная цена. Дома в Донецке есть ещё парочка, но туда 185 км..... и обратно. Только ради них не поедешь-же.

[SergPhil]

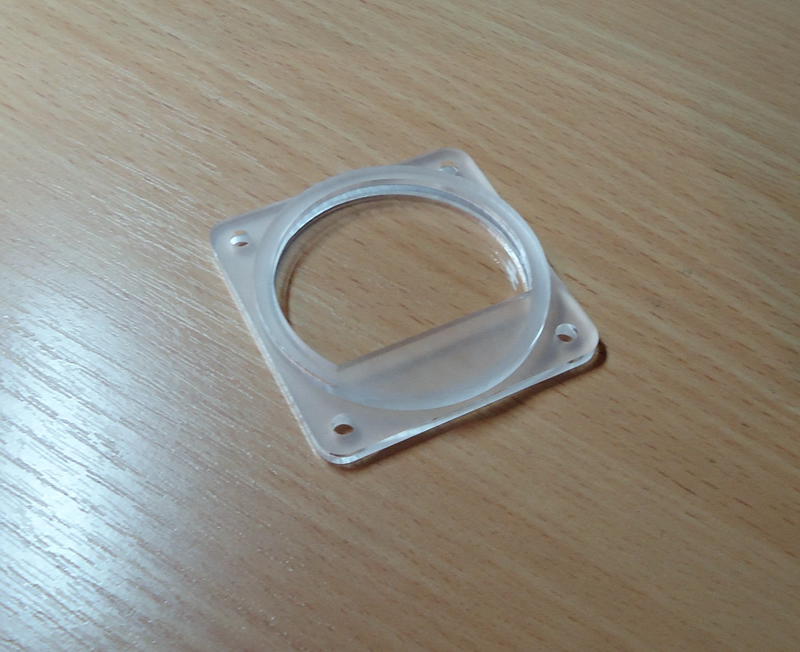

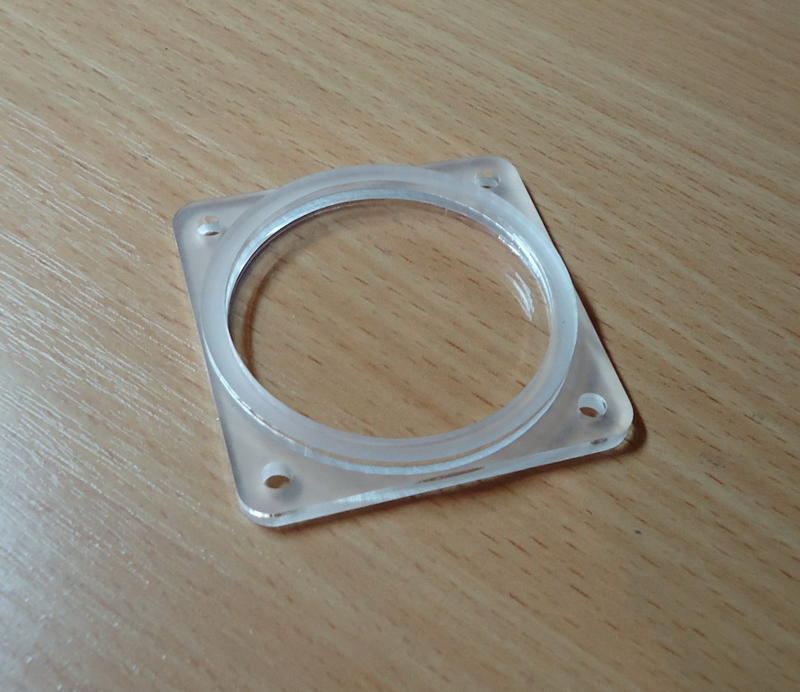

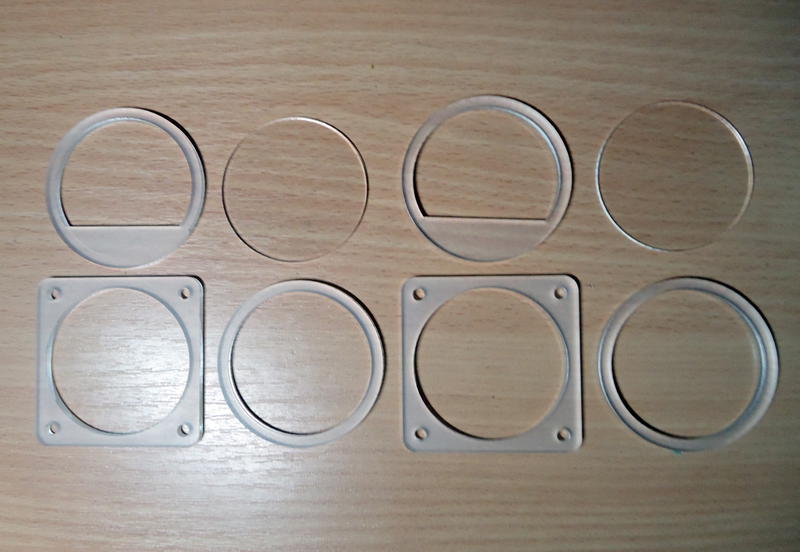

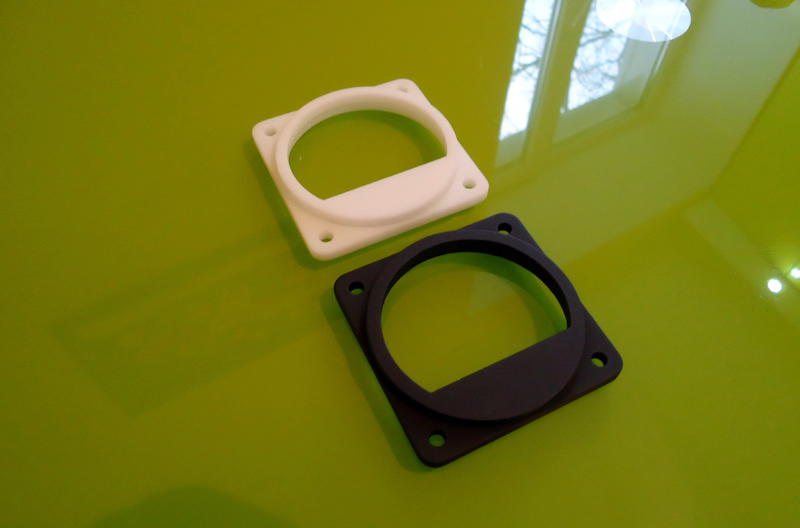

Вот так мудрил разные варианты....

[FAI4]

- это старый "приборный" стиль.
(возможно подойдет к ламповой технике, подчеркивая "ветхость"
Для этого добавить "тусклую" желтую подсветку и саму шкалу также сделать на фоне с неровной "желтизной")

Если идет идея качественного звука, полностью "свободного" как дуновение ветра, тогда и индикаторы должны быть "легкими", (парящими, открытыми), а движение стрелок - чутким.
Такую идею (например) отражает дизайн индикаторов у "Technics A1000"

[Sandy]

возможно подойдет к ламповой технике, подчеркивая "ветхость"

Что-то не улавливаю связи между ламповой техникой и ветхостью:

[SergPhil]

- это старый "приборный" стиль.

Ой, хочу....ой, обожаю! Пусть будет ветхим....

[SergPhil]

Такую идею (например) отражает дизайн индикаторов у "Technics A1000"

Не-не-не.... это вы немножко не о том уровне. Да, было ново и неожиданно в 90-ых гг. Это был стиль чисто Хай-Файный. За три года работы в римском саунд-ателье, я пару раз в самом начале имел неосторожность предложить подобный дизайн меломанам-заказчикам. Во первых, на меня так взглянули... и во вторых, руководитель позже попросил не предлагать никогда Хай-Файный стиль. Не забывай где ты работаешь и кто клиенты.


П.С. На плату по привычке приклеиваются светодиодики для подсветки. С желтоватым тёплым ламповым светом.

[FAI4]

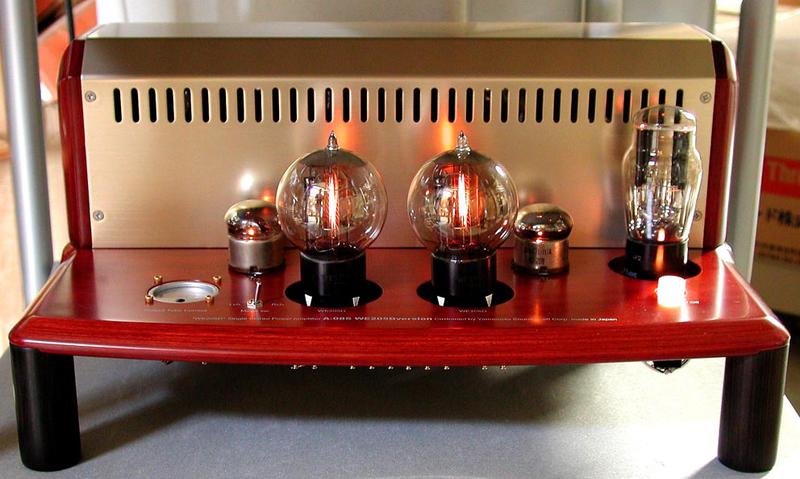

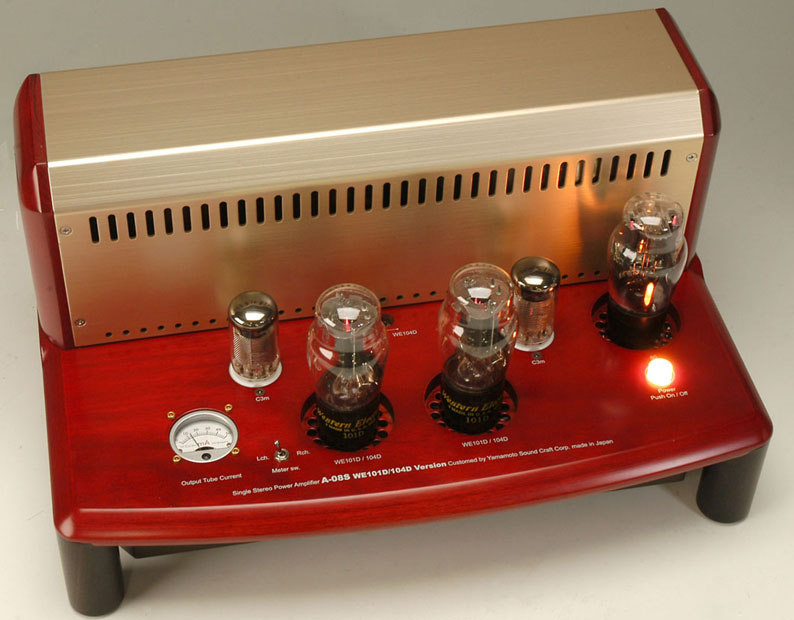

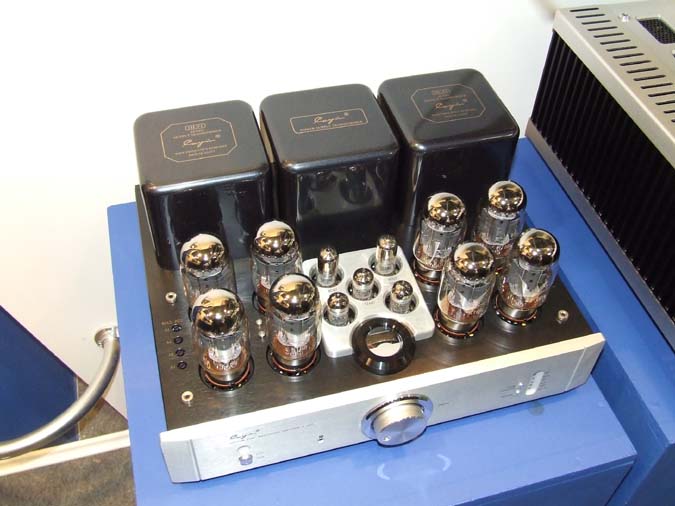

"Ветхий" - это когда лампы с пыльными колбами святятся где-то внутри стойки приборов, с осевшим внутри на колбы частицами от катодов...
Лампы с наполовину утерянными (от долгой работы) эмиссионными способностями...
Индикаторы - выцветшие и пожелтевшие, почти затянуты паутиной со слабой подмаргивающей тусклой подсветкой...
Стрелки толстые, короткие с большой инерционностью, долго колеблющиеся у нужного деления
... гудят сетевые трансформаторы, смертельно уставшие от круглосуточной работы...
Все тяжелое, горячее, пыльное, безвременное, вечное...


"Воздушные" (индикаторы) с тончайшими стрелками, очень чутко реагирующими на сигнал.
Точность показаний - выше чем нужно
Шкала с тонкими "волосяными" делениями и тонкими надписями.
Сам аппарат бесшумен в работе.
Все переключатели в эргономике очень "легкие" (как у SHARP-9191)

[vitsserg]

FAI4
Это пять, я просто зачитался Вашим эссе!

[SergPhil]

FAI4
Вы неуклонно склоняете к ширпотребному Хай-Фаю. По почерку видно.... ведь троллите нас.
За что?
