Регулятор мощности для паяльника

Сообщение

Мастер · #51

ost_rx
Ну-ну. Для каждого своя шкала, плюс погрешность на скачки напряжения.

ost_rx · #52

Это понятно. У меня в сети практически всегда 230В. В течении недели буду делать замеры дабы подтвердить это.
На основании этого опытным путем сделал себе шкалу:
200 С =130 В
230 С =163 В
245 С =190 В
260 С =215 В
максимум разогрел до 266 С при 230В. Вчера разогрел до 270 С.
Замеры делал мультиметром через термопару. Трмопару и жало смазал термопастой для точности измерений.
Мульмиметр VC61A, паяльник ZD-200C 30W, термопаста TITAN Nano Grease
Может кому и будет полезной данная информация.
Результатом доволен) Мучения того стоили)

GAG · #53

Сразу бросилось в глаза, что у автора переменный резистор 10 ком, а надо в 10...100 раз больше.

ost_rx · #54

Где сказано что у меня переменник 10кОм? У меня он на 500кОм....

GAG · #55

Пардон, не внимателен-постоянный на 10.

ost_rx · #56

постоянный установил на 5,2кОм. Так симистор более стабилен при понижении напряжения до 1-3В. Правда это лишено смысла) кому нужно такое напряжение)

владлен · #57

ost_rx писал(а): владлен
чего то там, где то там...
Разобрался я в схеме

поздравляю!!!

У меня в сети практически всегда 230В. В течении недели буду делать замеры дабы подтвердить это.
На основании этого опытным путем сделал себе шкалу:
200 С =130 В
230 С =163 В
245 С =190 В
260 С =215 В
максимум разогрел до 266 С при 230В. Вчера разогрел до 270 С.
Замеры делал мультиметром через термопару. Трмопару и жало смазал термопастой для точности измерений.
Мульмиметр VC61A, паяльник ZD-200C 30W, термопаста TITAN Nano Grease
Может кому и будет полезной данная информация.
Результатом доволен) Мучения того стоили)

Хм,.... подход правЕльный..... все изложено подробно, есть план проведения эксперимента, приведены условия проведения эксперимента, имеется Перечень аппаратуры и материалов.... У парня явно научная хватка. (это не шутка)... плюс в репу однозначно!
Эх, Вот это вот все - да в нужное русло!!!

ost_rx писал(а): ..... сделать шкалу на листике, распечатать и приклеить под регулятор

хм... а начало было неплохое....

ost_rx · #58

За похвалу спасибо))) Я только начинаю свою карьеру в конструкторском бюро в Днепропетровске)))
Вот только не понял огорчения на счет хоть какой шкалы на регуляторе. Сейчас это только риски и только мне известно что они значат. Заказывать печать на розетке глупо и бессмысленно. Хочу сделать простенькую шкалу для эстетического вида да и только

novosibiretc · #59

Да всё нормально. Шкалу можно сделать в процентах. В градусах, всё-таки, не очень корректно - только для конкретного паяльника и при постоянных прочих условиях. Да, и ещё - в целях безопасности, внутрь надо бы вставить предохранитель ампера на 2 (есть с выводами для пайки), типа ВП1-2:
http://zavodseym.com/wp-content/uploads ... П-1-21.jpg

Evory · #60

ost_rx
А такое - lukey 936a не пробовали?

ost_rx · #61

Очень дорого. почти 11 паяльников можно купить за цену это станции. Сегодня работал 3 часа с паяльником через регулятор, доволен на все 100%. Большего не надо))

Toxa · #62

Интересная тема. Прошу прощения за несколько длинное изложение.

Делал себе регулятор для паяльника еще в школьные годы на КУ202Н и мосте КЦ4ХХ по схеме из книжки "Сделай сам". В качестве корпуса использовал бачек для проявки пленок - как раз хватало места для советской розетки внутри, а переменник красиво располагался по оси бачка, шнур был от электробритвы "кольцами". Монтаж был на картонке - но прослужила мне эта схема лет пять, пока не коротнул и выгорел тиристор...

Решил сделать такое же устройство но в корпусе от пластикового патрончика фотопленки - нашел маленький перменный резистор, импортный маленький мост, сделал навесной монтаж вокруг тиристора, упаковал все это в корпус. Один вечер схема меня радовала - а потом подвела изоляция, внутри что-то чваркнуло. После этого это устройство не восстанавливал...

Где-то год назад решил что нало опять начинать паять дома, а не только на работе где у меня стоит паяльная станция.
Сделал регулятор для паяльника на симисторе BT136 по этой схеме

конденсатор и динистор брал из балласта сгоревшей лампы-экономки. Радиатор можно не устанавливать при нагрузке Ватт до ста. Корпус - тот же патрончик от фотопленки, розетка - переходник с евровилки на советскую. Если нужно найду Layout платы.

ну и плата

Регулирует почти до 0, не греется, но создает помехи для радиоприемника стоящего рядом на столе.

ost_rx · #63

У меня напругу садит до 0, и даже остается еще запас. Переменник бы подбират под схему нужно с меньшим сопротивлением. 500кОм это много. Применительно к моему варианту. Симистор тот же что у и Вас. Работает замечательно. Очень доволен. Это стоило тех двух станиц выяснения нужен ли он для 30Вт паяльника или нет. Ответ - нужен! очень удобно, мини паяльная станция)

Toxa · #64

Там есть особенность - в импортных паяльниках часто стоит диод последовательно с нагревателем, я ставил еще и светодиод через резистор 100кОм антипараллельно этому диоду (для индикации включения паяльника) и регулятор переставал работать - регулировал в небольших приделах возле максимума. Наверно через светодиод конденсатор дозоряжался или что-то подобное.

ost_rx · #65

у меня нет диода. регулируется от 0 до 270 С.

Мастер · #66

Всем понятно, что регулировать напряжение для нагрева, самое то. Изменять длину жала паяльника, я вообще не представляю себе, эту баламуть. Но все равно вопрос "тыка" остается, какие бы вы шкалы не рисовали. Все таки надо приспособить или вольтметр (обычный, электронный), или индикаторы на определенное напряжение.

ost_rx · #67

я проградуировал себе шкалу в градусах. примерно с 160В до 230В. Да, у меня в сети практически все время выше нормы. У меня подстанция во дворе) поэтому пониженным напряжением не страдаем) Но шкала справедлива только для моей розетки, в гостях нужно будет накрутить температурку) но я уже привык к своей шкале и примерно знаю как подкрутить под определенную работу) это лучше нежели постоянно выдергивать вилку из розетки дабы держать оптимальную температуру)

bug0r · #68

Я перевел (в том числе все свои паяльники) на диммерное управление таким образом. Заказал у китайцев десяток таких наборов http://ali.pub/7x0t2
Спаял их все з час. Для паяльников и ламп до 100 вт годятся симисторы, который в комплекте.
Платка маленькая, встраивается куда угодно, только дырку 8мм просверлить.
Если нагрузка превышает 100 вт (конвекторы-обогреватели, галогеновый самодельный подогрев для пайки и другая мощная нагрузка) там же заказал 12-амперные симистры, стоят так же копейки, только цоколевка отличается.
http://ali.pub/7x0t2

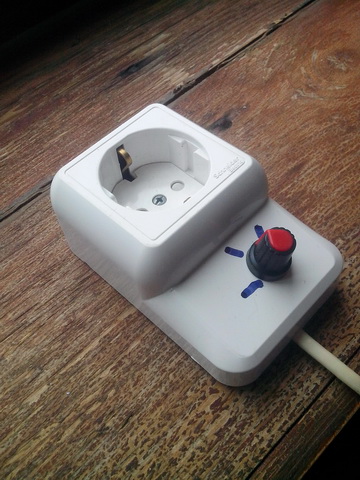

Пример регулятора пяльника (никак не промеряю термопарой температуру чтобы сделать шкалу, ориентируюсь по рискам). Пихаю в него не только паяльник, симистор поставил мощный.

Основание розетки - достаточно толстая оцинкованная стальная пластина, через изолирующую прокладку более чем достаточный отличный теплоотвод для симистора .
В планах врезать контрольную лампочку.
Кстати, кто знает, как называется 220в. безцокольная (с гибкими проволочными выводами под пайку) контрольная лампочка из паяльника-пистолета, давно хочу купить, но не зная типа не могу найти.

Мастер · #69

Попалось в закромах. Уже готовый регулятор и придумывать ничего не надо. Когда то он регулировал освещение в зале (люстра с 8 лампами). Провод с вилкой в розетку, вилка паяльника в "Светон-300" От нуля, до максимум. 300 Вт. Для увеличения мощности устройства, можно заменить тиристор на более современный.

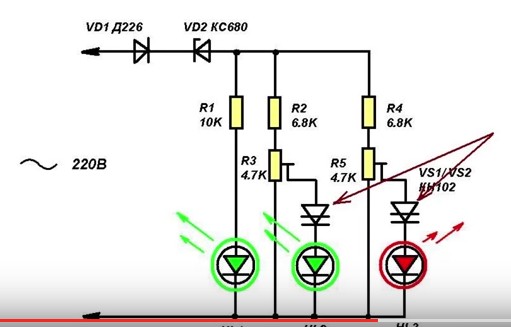

Схема устройства ...

Может приспособить туда такой индикатор? Каждый диод на свое напряжение в пределах
200-230 v.

Рекомендую.

vlad-fad · #70

bug0r писал(а):Кстати, кто знает, как называется 220в. безцокольная (с гибкими проволочными выводами под пайку) контрольная лампочка из паяльника-пистолета, давно хочу купить, но не зная типа не могу найти.

Есть вариант G9

FAI4 · #71

Мастер писал(а):Попалось в закромах. Уже готовый регулятор и придумывать ничего не надо.

- недавно в закромах тоже нашел у себя подобную вещь (тоже искал для паяльника).

Только теперь вопрос: как переделать розетку на устройстве.
Туда евровилка не влазит (узкие отверстия).

ЗЫ. насколько точно градуируется светодиодная шкала?
Там ведь импульсное напряжение (светодиоды мерцать будут)
Кроме того индикация будет верно отображаться только при увеличении до 1/2 волны.
А далее (при "заполнении" полуволны) - все время просто будет гореть максимум.
Т.е. индикатор сможет отображать уровни только до 50% мощности.

Нужен наверное выпрямитель и интегратор от напряжения на нагрузке
И уже к нему приделывать индикатор.

Может быть есть простая схема на большее число промежуточных уровней?

FAI4 · #72

Может быть проще светодиодный индикатор на скважность задающего генератора?

Те же 2 диода слева заменить двумя светодиодами (красный/зеленый)
Правда тогда не будет четкого "порога"

Toxa · #73

Отверстия дрелью рассвелить - сверлом на 4,5 - 5 мм, обычно этого достаточно.
Для индикатора можно как-то логику из схемы этого устройства задействовать.
Но как по мне кроме индикатора включения особо ничего и не нужно. Просто замечаешь что в таком вот положении олово уже нормально плавится, но жало не перегревается, а максимум включаешь только если что-то массивное припаять или если отпаять что-то запаянное тугоплавким припоем. Да и жалко в готовом устройстве лишние дырки сверлить.

Мастер · #74

FAI4 писал(а):Т.е. индикатор сможет отображать уровни только до 50% мощности.

Ну за чем же так то. Вы включаете на выходе, параллельно нагрузке вольтметр, подымете напряжение регулятором до ... ну 200 вольт, подбираете сопротивление R1 когда светодиод сработает. Затем 210 воль и R2 подстраиваете до свечения. Затем 220 и R4 до свечения светодиода. Можете настроить 210-220-230. вольт. И все заморочки. Думаю этого для паяльника будет достаточно.

Mika · #75

А чем нарисованная шкала хуже то?

FAI4 · #76

Мастер писал(а):
FAI4 писал(а):Т.е. индикатор сможет отображать уровни только до 50% мощности.
Ну за чем же так то. Вы включаете на выходе, параллельно нагрузке вольтметр, подымете напряжение регулятором до ... ну 200 вольт, подбираете сопротивление R1 когда светодиод сработает. Затем 210 воль и R2 подстраиваете до свечения. Затем 220 и R4 до свечения светодиода. Можете настроить 210-220-230. вольт. И все заморочки. Думаю этого для паяльника будет достаточно.

- индикатор срабатывает на МГНОВЕННОЕ значение напряжения.

Там на нагрузке - синусоида, "вырезанная" регулятором.

Схема индикации берет только одну полуволну (т.к. на входе один диод, а не мост).

На возрастающей линии полуволны индикатор будет правильно отрабатывать рост напряжения.
После того как регулятором будет достигнуто 50% мощности (до пика синусоиды),
далее индикатор ни как не сможет индицировать, что регулятор включает еще и на спаде полуволны.

Все время будет индицироваться максимум, т.к. на пике полуволны (на 50% можности) все динисторы УЖЕ сработают.

Для использования на полном диапазоне нужно строить интегратор выходного напряжения (нужна емкость)
Тогда измерение напряжения на этой емкости позволит "измерить" и падающий участок синусоиды.

Мастер · #77

Mika писал(а):А чем нарисованная шкала хуже то?

Тем, что она не отображает истинное напряжения и зависит от входного. Чисто условно, что бы не крутить много. Ну да каждый сам решает, многие вообще не пользуются ни чем. Методом тыка.

Можно сделать такой...

http://www.freeseller.ru/1307-pajalnik-pistolet.html

Или купить...

Мастер · #78

Может от теории, да собрать схемку и проверить?

Mika · #79

Зачем пользователю знать напряжение на паяльнике? Гораздо гораздее знать температуру жала.

FAI4 · #80

ost_rx писал(а):Нужен переменник около 150кОм.

- регулировку можно "растянуть", добавив постоянные резисторы "с ненужной стороны" от переменника.

Evory · #81

Эээээ...
А можно побоянить?

FAI4 · #82

Мастер писал(а): Ну за чем же так то. Вы включаете на выходе, параллельно нагрузке вольтметр, подымете напряжение регулятором до ... ну 200 вольт, подбираете сопротивление R1 когда светодиод сработает. Затем 210 воль и R2 подстраиваете до свечения. Затем 220 и R4 до свечения светодиода. Можете настроить 210-220-230. вольт.

- сигнал имеет форму синусоиды с амплитудой 311-325В (там нет постоянного напряжения)

FAI4 · #83

Evory писал(а):Эээээ...
А можно побоянить?

переменник имеет 3 вывода.
Если нас интересует вопрос "растяжки" его регулировки с одной из сторон (по положению ползунка на переменнике) - тогда к выводу с обратной стороны подпаиваем постоянный резистор...

Если "растянуть" в области среднего положения - нужно подпаять резисторы с двух сторон.
Они "заберут" на себя "ненужный" диапазон регулировки.

Evory · #84

FAI4
"Побоянить" в смысле
Lukey 936a

Ремор · #85

Объясните, зачем нужна вообще шкала,если температура подбирается "на глаз на запах" по качеству пайки?Какой смысл городить шкалу и любуясь ею ставить 300градусов и пытаться паять шасси и припой-пруты 30вт паяльником,глядя как жало паяльника само припаивается к этому шасси?

Мастер · #86

После вскрытия конструкции, схема оказалась совершенно другая. Проще и тупее. На выходе также стоит КУ202, но без мостика. Нет микросхемы, два сетевых фильтра. Основной регулировочный резистор (470к), оказался подгоревший и пришлось заменить. Самое плохое в работе, что "подъем" напряжения происходит в конце регулировки. Произвести плавно, проблематично. В некоторых местах регулировок, наблюдается мерцание лампы (слышен гул переменки). "Поймать" нужное положение регулятора, проблематично, поставить метки нет возможности даже с такой большой ручкой. Возможно имеет смысл использовать корпус (все готовое), а электронику собрать более современную?

Toxa · #87

Я вот по этой схеме когда-то на ку202н делал - нормально работало

Мастер · #88

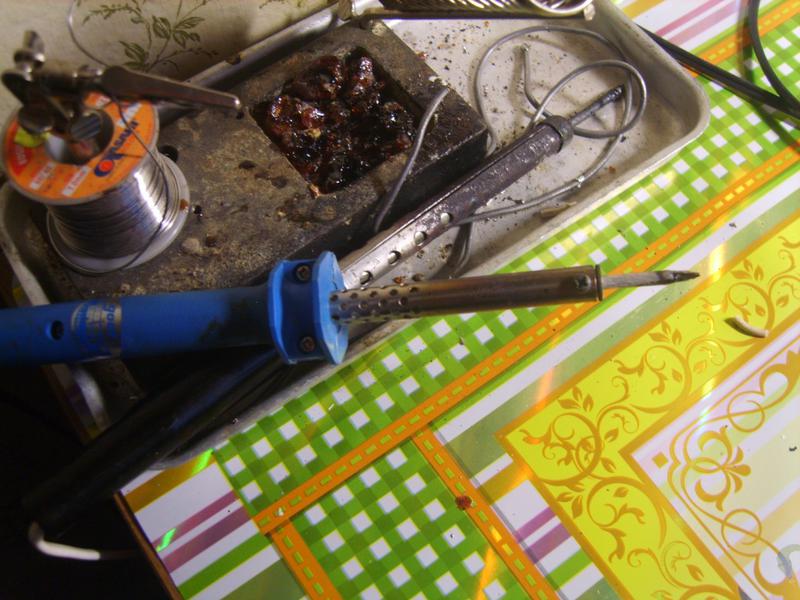

ТС спасибо вам подтолкнули и меня сделать такой регулятор. Благо и корпус подвернулся подходящий. Но индикатор выходного напряжения я все же поставил, не могу в слепую. А причина была, есть у меня паяльник, очень быстро греется и жало удобное.

Оказалось, что ему требуется 170 вольт. Тогда все отлично паяет.

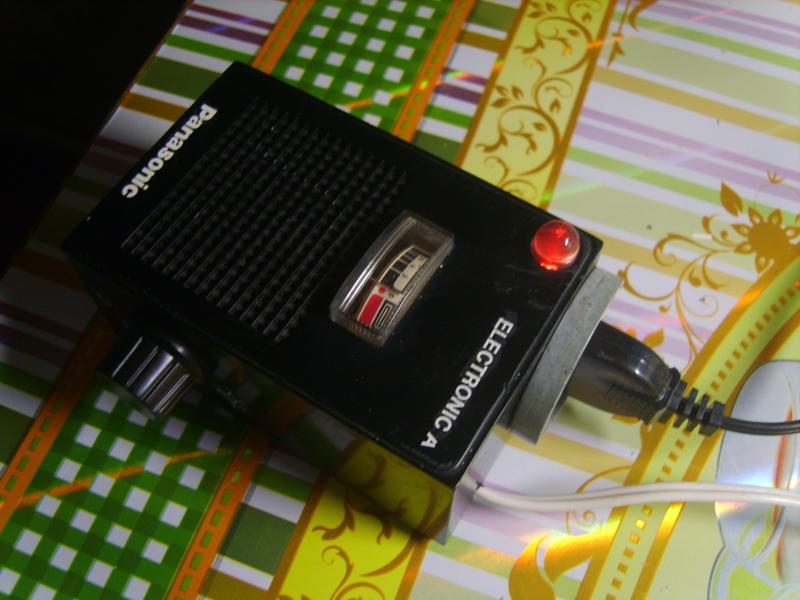

Индикатор сетевого напряжения поставил такой большой светодиод (дырка была там большая).
Прибор от бат. радиоаппарата. Отрегулировал на нужное напряжение.
В данный момент индикатор показывает 216 вольт.

Выход на обычную розетку, доработанную.

Результатом очень доволен. "Фирма".

Мастер · #89

Попалась вот инструкция от регулятора, про который писал выше.

Начальник · #90

Еще можно использовать регулятор от неисправного пылесоса. Там тоже на тиристоре.

dimfly · #91

Начальник писал(а):Еще можно использовать регулятор от неисправного пылесоса. Там тоже на тиристоре.

Можно. Готовый аккуратный регулятор. Только на симисторе.

gsmart · #92

Вы конечно будете смеятся, но дома я пользуюсь таким маленьким

регулятором напряжения для паяльника (единственно обмотки переключил по другому):

с тёплым ламповым винтажным индикатором напряжения

:

Работает с любым электропаяльником до 250 Ватт:

И главное не создаёт радиопомех

.

Yura2404 · #93

У меня вот такой девайс. Правда государственный. РТ-4. Заявленная мощность до 1100 Ватт.

Мастер · #94

Yura2404 писал(а):Правда государственный.

Улыбнуло.
Мощность у моего 2000вт. помех тоже не создает. Регуляторы напряжения имею трех видов, но они ну очень громоздкие. Пашут правда, как "трактор", имею ввиду хорошо держат нагрузку.

Toxa · #95

gsmart
Индикатор классный. Это ЛАТР такой?

Yura2404 · #96

Мастер писал(а):
Yura2404 писал(а):Правда государственный.
Улыбнуло

Я имел в виду то, что он не самодельный.

gsmart · #97

Toxa писал(а):gsmart
Индикатор классный.

индикатор на ин-9

Toxa писал(а):Это ЛАТР такой?

изначально он расключен так:

Подключив сеть к концам обмотки (250 вольт) а нагрузку к подвижному контакту и одному из двух сетевых выводов можно регулировать напряжение либо от 0 до 100 вольт, либо от 100 до 220 вольт.
Если сеть подключить к отводу 220 вольт (где изначально подключалась нагрузка) то на нагрузки можно получить повышенное напряжение 250 вольт.

Toxa · #98

gsmart
Такого автотрансформатора не видел, у нас обычно латры круглые с вращающейся ручкой сверху и без индикации. Для паяльника хорошая вещь и для всяких других экспериментов удобная. Индикатор такой видел где-то валялся оплавленный.
