плата стабилизатора 3,3В от ATX

[leha67]

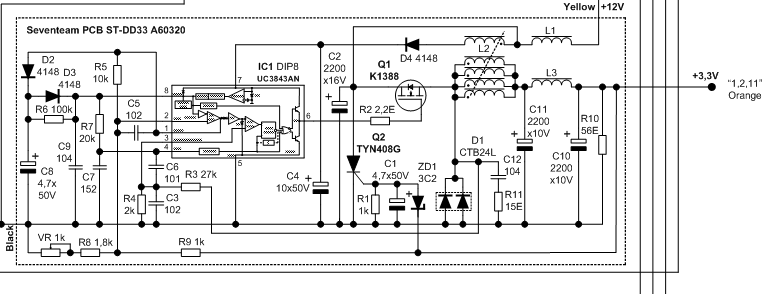

имеется вот такая платка

хочу заставить ее работать как регулятор 0...12в.Реально ли такое?
отпаяв R9 на выходе получилось 6в.
(ZD1 тоже отпаял)

[Самый !]

Оборвали обратную связь стабилизатора. Сжечь сразу ?
А поработать VR1- никак?

[FAI4]

Регулировка выходного напряжения осушествляется за счет ШИМ-регулирования в некторых пределах.

Убрав R9 - вы задали максимально возможное напряжение.
Значит 6В - это верхний предел здесь.

Нужно убрать R8 и R9.
Средний вывод VR1 - подсоединить к R5 (точка соеднения R8 и R9)
Один крайний вывод VR1 - оставить на общем проводе
Другой - подсоеднить к выходу (куда раньше был подсодинен R9)

Тогда будет регулировка в полном возможном диапозоне стабилизатора.

Отпаянный стабилитрон - был нужен для включения защиты от перенапряжения по выходу.

[VLAD86]

я такой же переделал на 5В. получился юсб хаб для авто - запитывать регистратор и телефон.

[leha67]

Отпаянный стабилитрон - был нужен для включения защиты от перенапряжения по выходу.

и он бы не дал повысить напругу...

Оборвали обратную связь стабилизатора. Сжечь сразу ?
А поработать VR1- никак?

обратная связь по другим цепям идет!
на счет переменника,не все так просто-он изменяет напряжение в пределах 1вольта.

[FAI4]

на счет переменника,не все так просто-он изменяет напряжение в пределах 1вольта.

- убери R8 и R9.
Какие будут пределы регулировки?

[VLAD86]

Увеличивая номинал R8 - уменшается диапазон регулировки.
