Осваиваю ремонт ЖК мониторов

[Холостяк]

Всем привет.
Хочется научиться чинить ЖК мониторы, так как, ко мне всё чаще и чаще стали обращаться именно с поломками ЖКов. Я пока что, только ЭЛТ телики чинил, ну и мониторы какие можно было починить. А вот в ЖК мониторы не лазил, этот первый.
Монитор, LG Flatron L192WS-BN. Изображение при старте появляется и сразу пропадает, также из корпуса доносится шипящий звук. Для начала я его вскрыл и обнаружил вздутый электролит 1000\25в (обведён красным кружком), я его заменил но не получил желаемого результата, симптомы те же, только временно появляющееся изображение ещё и мелькает. Я проверил и остальные электролиты, диоды и кондеры фильтра питания, всё в норме. Подскажите, какие ещё есть варианты поломки, как говориться, как мог, так и проверил, дальше самодеятельностью заниматься не охота, монитор всё-таки не мой.

[Sulphur]

Найдите на плате микросхему IC803 (в обычном виде она как транзистор выглядит), на ней должна быть маркировка TL431, и попробуйте её поменять. Иногда микрухи TL431 дохнут.
Возможно, это она, которую красной стрелкой обозначил.

[Xell]

Холостяк
Сравните сопротивления вторичных обмоток трансформаторов инвертора, они должны быть примерно одинаковыми. Если отличаются более чем на 50...100 Ом, то с большой вероятностью один из них неисправен. Это во-первых. Во-вторых, могут быть севшими лампы подсветки (CCFL), одна или несколько - их проверить уже намного сложнее, нужна проверочная лампа подходящего размера.

[Холостяк]

Найдите на плате микросхему IC803 (в обычном виде она как транзистор выглядит), на ней должна быть маркировка TL431, и попробуйте её поменять. Иногда микрухи TL431 дохнут.
Возможно, это она, которую красной стрелкой обозначил.

Да это микруха, только на ней написано AP431. как я понял это какой-то аналог. А её как то можно проверить? И откуда можно выпаять подобную? А то возможности ехать в город за деталями пока нет.

[Sulphur]

АР - это, по-моему, просто другой производитель. Как проверять - не знаю. Да и не заморачивался над этим. Подобные микрухи могут стоять в компьютерных БП, например.

[Холостяк]

Холостяк
Сравните сопротивления вторичных обмоток трансформаторов инвертора, они должны быть примерно одинаковыми. Если отличаются более чем на 50...100 Ом, то с большой вероятностью один из них неисправен. Это во-первых. Во-вторых, могут быть севшими лампы подсветки (CCFL), одна или несколько - их проверить уже намного сложнее, нужна проверочная лампа подходящего размера.

Трансформаторы инвертора, это вот эти да?

[Sulphur]

Они самые.

[Холостяк]

Сопротивления я замерял прямо на плате, они идентичны. Значит или микруха или лампы. Можно ли такие лампы купить в магазине электротоваров или они только в магазинах радиодеталей продаются?

[Sulphur]

В магазине электротоваров точно не кУпите никогда, а в магазинах радиодеталей - тоже весьма сомнительно, ИМХО (хоть и можно попробовать). Через инет, думаю, лучше посмотреть.

[Холостяк]

В магазине электротоваров точно не кУпите никогда, а в магазинах радиодеталей - тоже весьма сомнительно, ИМХО (хоть и можно попробовать). Через инет, думаю, лучше посмотреть.

О как. Ладно. Надеюсь дело в микрухе.

[Sulphur]

Хорошо, если она...

[Pikki]

Извините, что влезаю, может подскажите по аналогичной теме: Индикатор горит, экран темный, тишина, при выдергивании шнура входа, загорается надпись : Проверьте кабель

[пришелец]

Ёмкости на горячей стороне блока питания, три штуки, 47х25V то же желательно обмерить или поменять.

[пришелец]

Pikki
По Вашей проблеме есть ответ на сайте "монитор". Какая модель монитора? Прошивка слетает или дохнет микросхема на майне.

[Vygandas]

http://electron55.ru/monitor/15-lg/672- ... ron-l192ws

[Холостяк]

http://electron55.ru/monitor/15-lg/672- ... ron-l192ws

О. Спасибо. Данная инфа тоже не будет лишней. А это ни чего что монитор будет работать без защиты? И можно ли подпаять обычный резистор вместо SMD?

[UA9LGX]

доносится шипящий звук.не исправны лампы подсветки.
в таких случаях подставляю исправные лампы. в мониторах LG часто лампы перегорают.

[Холостяк]

доносится шипящий звук.не исправны лампы подсветки.
в таких случаях подставляю исправные лампы. в мониторах LG часто лампы перегорают.

А для проверки можно использовать какие то другие лампы или нужны именно лампы подсветки мониторов?

[пришелец]

В сети по этим вопросам информации просто море.

[VASILI]

экран темный, тишина, при выдергивании шнура входа, загорается надпись : Проверьте кабель

Возможно неправильно выставлены опции в меню экрана и видеокарта не тянет разрешение. Хотя возможен дефефкт и в плате...

доносится шипящий звук

Про лампы уже сказали выше, часто при исправных лампах отгорают провода...Буквально вчера разбирал одну "двадцать вторую", были оторваны провода с "дальней" стороны. Что интересно, контакт, но не совсем надежный, все таки был, и лампы горели, когда паралельно им, чтобы обмануть защиту, подцепил резисторы около 20кОм. Но свет был нестабильным, лампы мигали.
Разобрал, аккуратно подпаял провода, заизолировал и собрал...Апарат уже у клиента...
Очень акуратно с лампами - легко ломаются!
При разборке матрицы надо быть предельно акуратным и осторожным. Легко повредить идущие к стеклу шлейфы и сломать само стекло. А еще при этом очень мешает пыль... И не оставляйте своих отпечатков на стекле, рассеивающей пленке и прочих деталях. Их почти невозможно убрать, потом будете их постояннона экране наблюдать...Берите стекло только за края...как винил...

[UA9LGX]

лампы подсветки от мониторов можно от жк телеков 19-22 дюймовых.

[Sulphur]

А также лампы содержат в себе маленькие частички ртути! По крайней мере, на одном из мониторов это было указано.

[Vygandas]

Можно и обыкновенный резистор если сумеете не коротнуть куда не надо.
Зашита ... так еще предохранитель на всякий пожарный по питанию освещения есть.

[Холостяк]

Можно и обыкновенный резистор если сумеете не коротнуть куда не надо.
Зашита ... так еще предохранитель на всякий пожарный по питанию освещения есть.

Всё классно. Подпаял обычный резюк.

Теперь всё работает, и яркость весьма приемлемая, только шипящий звук всё равно присутствует, это ведь ни чего страшного?

[PROF61]

Холостяк

Запчастей к Ж/К можно купить ТОЛЬКО через интернет. Быстрее осваивайте, у вас есть шансы поднять денег, сейчас со свистопляской бакса будут больше ЧИНИТЬ, а не покупать новое.

[пришелец]

Теперь всё работает, и яркость весьма приемлемая, только шипящий звук всё равно присутствует

Непрофессионально! Что в переводе означает: "колхозинтертеймэнт"
По хорошему, если осваиваете, то надо запасаться комплектующими и, в данном случае, заменить лампу.

Что касается "поднятьденег", думаю народ затарился впрок и мониторами и телевизорами, сметают всё. Страх ими обуял.

[Холостяк]

Теперь всё работает, и яркость весьма приемлемая, только шипящий звук всё равно присутствует

Непрофессионально! Что в переводе означает: "колхозинтертеймэнт"
По хорошему, если осваиваете, то надо запасаться комплектующими и, в данном случае, заменить лампу.

Что касается "поднятьденег", думаю народ затарился впрок и мониторами и телевизорами, сметают всё. Страх ими обуял.

Что касается колхоза, то у нас его даже в совдепии не было. А китайским барахлом затаривайся, не затаривайся всё равно быстро будет ломаться. А монитор со службы, из системы видео наблюдения.

[пришелец]

Если шипит, значит провод отвалился от лампы, в лучшем случае, а может и лампа лопнула, тут уже хуже. Откройте аккуратно матрицу и посмотрите. Провод можно припаять и одеть трубочку термоусадочную на место пайки. Лампы две или четыре? Накрайняк, если уж заблокировали защиту, то отключите неисправную лампу.

[Холостяк]

Если шипит, значит провод отвалился от лампы, в лучшем случае, а может и лампа лопнула, тут уже хуже. Откройте аккуратно матрицу и посмотрите. Провод можно припаять и одеть трубочку термоусадочную на место пайки. Лампы две или четыре? Накрайняк, если уж заблокировали защиту, то отключите неисправную лампу.

Ламп 4 штуки, причём его уже чинили это видно стало сразу. Там провода у нижних ламп покрыты термоусадкой, а у верхних только частично, видно что уже половина ободрана. А вот про отключение неисправной лампы, вообще то думал, а разбирать дисплей, не знаю. Не попортить бы.

[пришелец]

Холостяк
Матрица легко разбирается, но делать всё нужно очень аккуратно!!!
снимаем железяку с блоком питания, отключив лампы и шлейф к матрице. Откручиваем крышку, закрывающую дешифраторы матрицы, плата дешифраторов останется висеть на шлейфах, аккуратно!!! легко отрываются. Затем аккуратно снимаем металлическое обрамление матрицы, снимаем матрицу и убираем в сторонку. теперь уже проще. Снимаем пластмассовое обрамление, оно на защёлочках, ну и вот они, лампочки. Лампочки очень легко ломаются, то же аккуратно с ними. Ещё один важный момент, когда будете укладывать матрицу на место, смотрите, что б она легла на своё место в пластмассовом обрамлении, иначе при установке металлического обрамления, её легко повредить.

[Shuare]

Холостяк
Матрица легко разбирается, но делать всё нужно очень аккуратно!!!...

Я бы все-таки посоветовал сначала потренироваться на кошечках (какой-нибудь старый монитор, дохлый). Убить матрицу очень легко, особенно при сборке (разбирается действительно легко )

[GAG]

Очень помогает ESR-метр. Не скупитесь на хороший инструмент.

[barfly]

заблокировать защиту это конечно гениально, но вот скоро вторичкой горелой вонять то начнет ) если уж колхозить по полной, тогда определитесь какая из ламп умерла, смотрите по схеме как включены первички трансов и либо удалите один трансформатор из платы, либо ампутируйте ему вторичку и оставьте работать на 2х лампах вместо 4х

[Холостяк]

заблокировать защиту это конечно гениально, но вот скоро вторичкой горелой вонять то начнет ) если уж колхозить по полной, тогда определитесь какая из ламп умерла, смотрите по схеме как включены первички трансов и либо удалите один трансформатор из платы, либо ампутируйте ему вторичку и оставьте работать на 2х лампах вместо 4х

А как это ампутировать вторичку?

[VASILI]

Вторичку ампутировать не получится - работает на обе лампы.Просто вынуть штеккер от неисправной лампы, а в качестве нагрузки вместо лампы резистор около 2.0/3.0кОм. Можно и другой номинал, пробовать надо. Читал гдето, что и конденсатор вместо лампы можно, но я так не делал. А с резистором у меня дома моник работает уже более года... Колхоз...но при отсутствии ламп на замену панель пришлось бы в утиль...
У ТС. быстрее всего обрыв провода, будет шить и другую лампу испортит...Да и транс инвертора и даже ключи могут "сломаться"

[Холостяк]

Вторичку ампутировать не получится - работает на обе лампы.Просто вынуть штеккер от неисправной лампы, а в качестве нагрузки вместо лампы резистор около 2.0/3.0кОм. Можно и другой номинал, пробовать надо. Читал гдето, что и конденсатор вместо лампы можно, но я так не делал. А с резистором у меня дома моник работает уже более года... Колхоз...но при отсутствии ламп на замену панель пришлось бы в утиль...
У ТС. быстрее всего обрыв провода, будет шить и другую лампу испортит...Да и транс инвертора и даже ключи могут "сломаться"

Это получается резистор припаять в месте крепления коннектора плохой лампы?

Понятно. Ещё я конкретно проверил все четыре лампы, все горят, но при работе одной слышно то самое шипение и чувствуется запашок похожий на запах при работе лампового строчника. Похоже лампа и правда повреждена.

[PROF61]

Холостяк

Озон. Шьёт где-то искра.

[Tzeh]

там напруга высокая че то пару киловольт при старте, по этому при отвале контакта, лампа продолжает питаться через пробой воздуха. как то так

[VASILI]

получается резистор припаять в месте крепления коннектора плохой лампы?

Только хорошо заизолировать, чтобы не прошило...

[kevton]

Всем привет.
Хочется научиться чинить ЖК мониторы, так как, ко мне всё чаще и чаще стали обращаться именно с поломками ЖКов. Я пока что, только ЭЛТ телики чинил, ну и мониторы какие можно было починить. А вот в ЖК мониторы не лазил, этот первый.
Монитор, LG Flatron L192WS-BN. Изображение при старте появляется и сразу пропадает, также из корпуса доносится шипящий звук. Для начала я его вскрыл и обнаружил вздутый электролит 1000\25в (обведён красным кружком), я его заменил но не получил желаемого результата, симптомы те же, только временно появляющееся изображение ещё и мелькает. Я проверил и остальные электролиты, диоды и кондеры фильтра питания, всё в норме. Подскажите, какие ещё есть варианты поломки, как говориться, как мог, так и проверил, дальше самодеятельностью заниматься не охота, монитор всё-таки не мой.

[Sulphur]

А не мало ли - 2-3 кОм? Напряжение на лампе приличное, да и нагрузка (лампа), получается, высокоомная.

[VASILI]

Двухватный резистор почти не нагревается, с большИм сопротивлением иногда работает нестабильно - защита отключает инвертор. Я же написал, что надо пробовать. Начинать с большего номинала и уменьшая добиться стабильной работы.
Кстати про резисторы тоже в сети вычитал, где - не припомню, но речь там была о номинале в 2,2кОм.

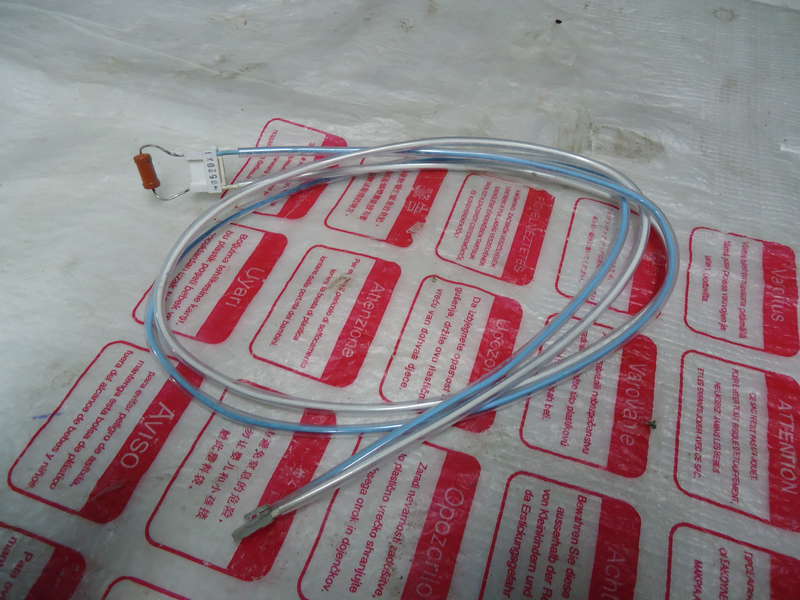

Теперь для проверки у меня имеется набор ламп. Раньше для поиска неисправной вместо лампы подключал именно резистор, он у меня и счас имеется,одноватный МЛТ-1,2кОм. Почему такой номинал?-просто подруку такой попался, не стал менять. оказался вполне подходящим. Вот, кстати он...

[Холостяк]

Двухватный резистор почти не нагревается, с большИм сопротивлением иногда работает нестабильно - защита отключает инвертор. Я же написал, что надо пробовать. Начинать с большего номинала и уменьшая добиться стабильной работы.
Кстати про резисторы тоже в сети вычитал, где - не припомню, но речь там была о номинале в 2,2кОм.
Теперь для проверки у меня имеется набор ламп. Раньше для поиска неисправной вместо лампы подключал именно резистор, он у меня и счас имеется,одноватный МЛТ-1,2кОм. Почему такой номинал?-просто подруку такой попался, не стал менять. оказался вполне подходящим. Вот, кстати он...

Это получается, нужен резюк на 2 ватта и можно снять блокировку с защиты?

[пришелец]

Это получается

Плохо получается. Повторю, "по хорошему", надо матрас вскрывать. Иначе это не ремонта освояевание, а колхоза. Кто Вам в ремонт потом понесёт?

[Холостяк]

Это получается

Плохо получается. Повторю, "по хорошему", надо матрас вскрывать. Иначе это не ремонта освояевание, а колхоза. Кто Вам в ремонт потом понесёт?

Да мне даже ни кто не заплатит за это. Думаете кто-то будет платить за казённый монитор. К тому-же я говорил, что как бы матрицу не попортить. Тогда уж точно ни кто не понесёт. Надо бы сперва потренироваться на уже порченом дисплее. Хотя и взять мне такой пока не где. Ну я подумаю ещё, времени у меня вагон, ни кто ведь не торопит.

[barfly]

чтобы определить неисправную лампу не надо потрошить матрас, а отгоревший холодный конец и так в 90% случаев диагностировать можно )

[barfly]

заблокировать защиту это конечно гениально, но вот скоро вторичкой горелой вонять то начнет ) если уж колхозить по полной, тогда определитесь какая из ламп умерла, смотрите по схеме как включены первички трансов и либо удалите один трансформатор из платы, либо ампутируйте ему вторичку и оставьте работать на 2х лампах вместо 4х

А как это ампутировать вторичку?

удалить ее с сердечника трансформатора

[пришелец]

barfly

Матрас потрошим для ремонта и только, диагностируется легко.

[barfly]

barfly

Матрас потрошим для ремонта и только, диагностируется легко.

ну для замены да, а холодные концы паять какой смысл ?

[Холостяк]

Ситуация поменялась. Лампы по ходу нормальные. Вот как дело обстоит.
Проблема проявлялась как? Шипящий звук и запах озона, так же не работала подсветка, и сие недостатки, как оказалось, были вызваны не повреждённой лампой, так как я включал БП, не подключая шлейфа видео декодера к плате дешифраторов, со всеми подключенными лампами, при этом защита функционировала, подсветка срабатывала нормально и шипения с запахом озона не наблюдалось. Зато перечисленные признаки неисправности проявлялись при подключении шлейфа видео декодера к плате дешифраторов, и всё это даже при отключении всех ламп сразу. При этом подсветка не работала, когда я подключал лампы.
