Не удаётся подключить 2 монитора.

Сообщение

Replicar · #1

Имеется: мать MSI K9AGM3 CHIPSET 690, процессор AMD Athlon 64x2 Dual Core Processor 3600+ 2гГц, 200гБ ОЗУ, DVD RW, два HDD, звуковая SB Audigy 2 и видеокарта NVIDIA GeForce GT 640 в разъёме PCI-Express x 16. Вот такая:
http://www.palit.biz/palit/vgapro.php?id=1956
Вот здесь http://www.computermarket.ru/main/catal ... 23729.aspx указано "количество подключаемых мониторов 2".
Мониторы имеют только VGA видеовыходы. На видеокарте три выхода: VGA. DVI-I, HDMI. Подключаю любой из мониторов к VGA работают. От DVI-I через переходник и обычный VGA кабель - не работают. Мигает светодиод "сеть" как при отсутствии сигнала. Может у меня распайка гнезда видеокарты как на DVI-D, хотя на разъёме явно видны 4 отверстия вокруг горизонтальной полосы а на переходниках имеются 4 штырька? Есть ли возможность подключить эти мониторы к этой видеокарте, или же один из них должен иметь цифровой вход?

Phlanger · #2

Есть ли возможность подключить эти мониторы к этой видеокарте

1) это написано в доках на видимокарту
2) в настройках должно быть указано, что система будет выводить на второй монитор
3) иногда про наличие второго монитора системе надо ткнуть в настройки в явном виде

Replicar · #3

Phlanger писал(а):это написано в доках на видимокарту

Доки, это такая книжечка на N-языках (на каждом по 2 страницы текста) с описанием быстрой автоматической инсталляции драйверов. И в конце ещё несколько страниц на английском, расписывающих преимущества доп. программки с часами, меряющей температуру, производительность и т.п. утилитами.
"Лабораторная работа" по теме выявила, что к этой видеокарте можно подключить одновременно два монитора - один с VGA выходом, второй с DVI-D. Вот тут всё работает (мониторы Acer 17" и LG 23"):

А здесь тот же Acer 17" и Samsung 21". При подключении штекера раздаётся кратковременный писк, программка-для настройки драйвера видеокарты второй монитор Samsung определяет, но работать он не желает. Светодиод мигает как при отсутствии сигнала. Если отсоединить от шнура переходник VGA-DVI этот Samsung тоже не светится но по экрану плавают три цветные буквы (RGB а не те самые

).

Пока вывод такой - второй выход это DVI-D а не DVI-I не смотря на количество "дырочек" на нём. Китайцы упростили, второй аналоговый монитор не подсоединить.

novosibiretc · #4

Replicar писал(а):"Лабораторная работа" по теме выявила

Для "полного" понимания другими Ваших лабораторных исследований, опишите, а один Ваш монитор при соответствующей настройке карты, работает от выхода DVI через переходник? Если нет, то причем тут вообще второй монитор? Может Вы это проверили, но не говорите? Это и есть первичная и основная инфа.
Павел.

alfspb · #5

Replicar писал(а):второй аналоговый монитор не подсоединить.

Зачастую это именно так. Например материнская плата имеющая видео на борту на два монитора:

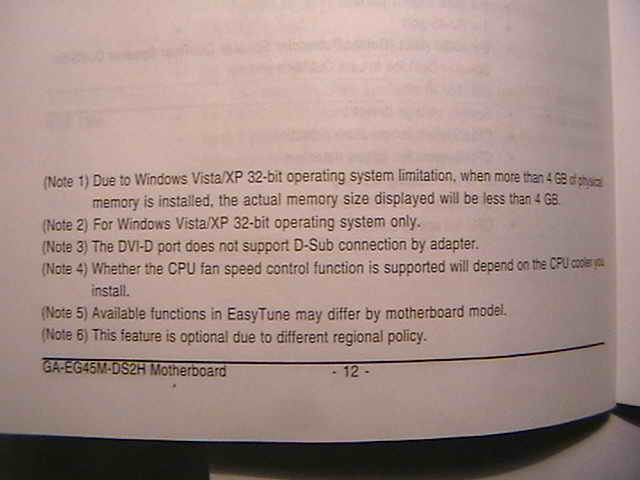

в доках есть примечание № 3

Ещё раз посмотрите документацию к видеокарте.

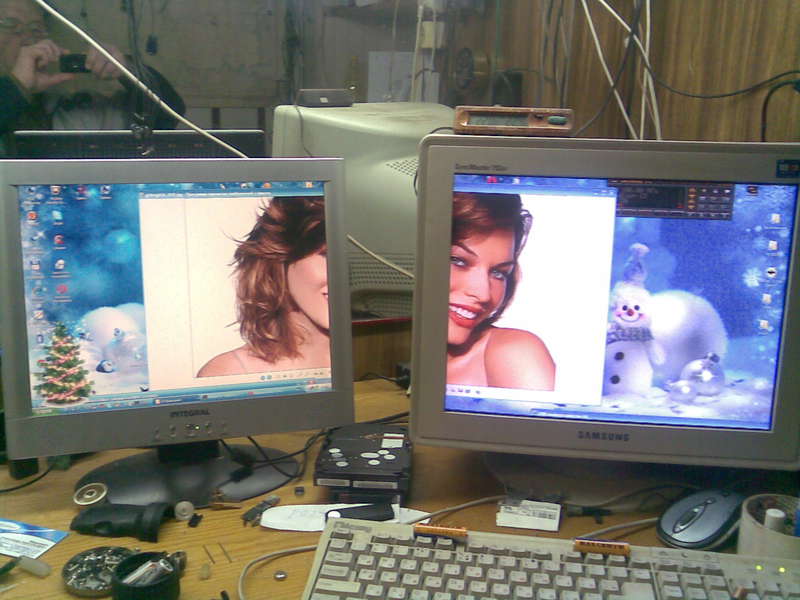

KOT-TOK · #6

Ы · #7

Переходник переходнику рознь вообще то
быват, что моник не будет работат без изменений настроек БИОС
быват, что все зависит от того какой из 2-х первым прицеплен
и ещё - у вас скрин стандартных средств виндузов, а есть еще панель упр самой видюхи: быват, что пока именно в родной панели не сделаш сетап второй не работат.

Replicar · #8

novosibiretc писал(а):опишите, а один Ваш монитор при соответствующей настройке карты, работает от выхода DVI через переходник?

Нет, не работает. Каждый из двух "аналоговых" мониторов работает только от выхода VGA видеокарты. От DVI выхода через собственный кабель DVI/DVI работает в качестве второго монитора только LG.

Replicar · #9

Ы писал(а):Переходник переходнику рознь вообще то

Имеются аж 3 шт.:

KOT-TOK · #10

ну тупой я,не рублю я в этих биосах.у меня так-(на видюху)первый на VGA.второй
на DVI церез переходник,свойства экрана,параметры,ну а дальше...

Replicar · #11

KOT-TOK писал(а):первый на VGA.второй
на DVI церез переходник

Ага, только бывает DVI-D (только цифровой выход) и DVI-I (цифровой и аналоговый выход совмещённый). У меня, похоже, первый.

AL.EX · #12

Replicar, что бы не проводить очередной ликбез по поводу DVI, послушайте простой совет :

1. Вон то что у вас на фото, возьмите в горсть и с криком - "Горите в аду разработчики стандартов !!!" - выбросьте ЭТО в помойное ведро.... во избежании дальнейших поползновений впихивания их куда либо.
2. Берём в руку бумажку в сто рублей и идём в ближайший комповый лабаз за покупкой вот ЭТОГО :

Для информации :
Мелкий, но оччень важный нюанс => берите переходник с металлическими головками винтов-стопоров.
(пластик плохо зажимает - прокручивается)
А лучше - вообще с собой видюху взять и проверить втыкание раъёма, не отходя от места покупки.

Ы · #13

Репликар - ни один из ваших "переходников" не годится
А вот Ал.екс правильно вам советует
Но! возможно понадобится с вариациями - наличие/отсутствие отдельно стоящей группы контактов: там где видно широкий.

Replicar · #14

Купил:

Подключил. Результат тот же - не светится второй монитор. -270руб.

novosibiretc · #15

Replicar!
Какой второй монитор! Включите хотя-бы один аналоговый монитор от DVI через переходник! Попробуйте установки в драйверах карты. Загрузите новое ПО("дрова"). Боритесь. Только потом - "белый флак".
С Уважением. Павел.

Ы · #16

Ы писал(а):Переходник переходнику рознь вообще то
быват, что моник не будет работат без изменений настроек БИОС
быват, что все зависит от того какой из 2-х первым прицеплен
и ещё - у вас скрин стандартных средств виндузов, а есть еще панель упр самой видюхи: быват, что пока именно в родной панели не сделаш сетап второй не работат.

alfspb · #17

novosibiretc писал(а):Какой второй монитор! Включите хотя-бы один аналоговый монитор от DVI! Попробуйте установки в драйверах карты. Загрузите новое ПО("дрова").

Именно см. утилиты вывода Nvidia!

old_hippie · #18

Replicar писал(а):На видеокарте три выхода: VGA. DVI-I, HDMI.

Нашел в Сети описание варианта этой карты с двумя разъемами DVI.
Один описан как I, второй - как D.

http://www.evga.com/Products/Product.as ... P4-2645-KR

Из этого можно сделать вывод, что в архитектуре предусмотрен только один аналоговый VGA...

Т.е., переходник не поможет.

На плате-то не видно, подключены к чему-нибудь пять отдельных штырей, или нет?
Насколько помню, аналоговый VGA через них идет...

Replicar · #19

novosibiretc писал(а):Replicar!
Какой второй монитор! Включите хотя-бы один аналоговый монитор от DVI через переходник! Попробуйте установки в драйверах карты. Загрузите новое ПО("дрова"). Боритесь. Только потом - "белый флак".
С Уважением. Павел.

Павел, спасибо за поддержку.
Ни один из "аналоговых" мониторов имеющихся у меня (Acer 17" и Samsung 21") через переходник от DVI выхода не работает.
Драйвер Nvidia на диске покупался вместе с видеокартой. Переставлял его. В том числе и после переустановки WinXP в новую директорию. Скрин (точнее фото) экрана это не Виндоуз, это табличка от Nvidia. Драйвер настраивается и позволяет работать в конфигурации Acer в VGA, LG в DVI (через кабель DVI/DVI). С двумя "аналоговыми" мониторами (один в VGA, второй через переходник в DVI) второй не светится - при включении пишет "нет сигнала". Когда не правильно настроен драйвер и второй монитор не светится надпись другая "вне диапазона" (в смысле - неправильно установлено разрешение).

Replicar · #20

Ы писал(а):
Ы писал(а):Переходник переходнику рознь вообще то
быват, что моник не будет работат без изменений настроек БИОС
быват, что все зависит от того какой из 2-х первым прицеплен
и ещё - у вас скрин стандартных средств виндузов, а есть еще панель упр самой видюхи: быват, что пока именно в родной панели не сделаш сетап второй не работат.

Драйвер позволяет на ходу поменять основной монитор для Виндоуз
Бяка в том, что разрешение экрана второго монитора зависит от разрешения первого. Если первый (в моём случае Acer 17") имеет разрешение ниже, чем второй, то панель управления драйвером предлагает поставить для второго такое же разрешение или ниже. Второй "широкий" планировался для кино, при таком раскладе смысл в нём пропал.
Нет, это панель управления Nvidia

novosibiretc · #21

http://zremcom.ru/article/equipment/123 ... tween-them
Доставайте Вашу видюху, и смотрите, что на выводах С1...С5. Сразу всё прояснится.
С Уважением. Павел.

Replicar · #22

old_hippie писал(а):Нашел в Сети описание варианта этой карты с двумя разъемами DVI.
Один описан как I, второй - как D.

http://www.evga.com/Products/Product.as ... P4-2645-KR

Из этого можно сделать вывод, что в архитектуре предусмотрен только один аналоговый VGA...

Т.е., переходник не поможет.

Вот, я о том же. Только тут 2-й выход (DVI-D) без отверстий вокруг длинного контакта. У меня с отверстиями, т.е. по внешним признакам должен быть DVI-I. Что на самом деле? Утром при свете попробую посмотреть что там куда припаяно.
Фото из сети (по ссылке old_hippie) не моего варианта с двумя DVI выходами.

vzm2 · #23

Replicar
Нужно провести простой эксперимент. Отключаете все от видеокарты при выключенном питании. Подключаете ОДИН монитор через переходник. Выход VGA оставляете свободным. Пробуете загрузится.

Скорее всего заработает.

В некоторых видеокартах ОДИН аналоговый выход но он подключается либо на VGA либо на DVI-I но не на оба сразу.

Replicar · #24

novosibiretc писал(а):Доставайте Вашу видюху, и смотрите, что на выводах С1...С5. Сразу всё прояснится.
С Уважением. Павел.

Пока так. Со стороны деталей, насколько помню, закрыто пластиком (тоннель от вентилятора).
Снизу фото на шлейфе - вывод VGA.

Replicar · #25

vzm2 писал(а):Replicar
Нужно провести простой эксперимент. Отключаете все от видеокарты при выключенном питании. Подключаете ОДИН монитор через переходник. Выход VGA оставляете свободным. Пробуете загрузится.

Скорее всего заработает.

В некоторых видеокартах ОДИН аналоговый выход но он подключается либо на VGA либо на DVI-I но не на оба сразу.

Ну это только ради чистой науки

. Смысл то был "2 монитора одновременно".

novosibiretc · #26

Replicar писал(а):Пока так

Что это? Где видюха отдельно от всего? Извините

Replicar писал(а):это только ради чистой науки

В этом и кроется весь смысл - в "чистой науке".
С Уважением. Павел.

Replicar · #27

novosibiretc писал(а):В этом и кроется весь смысл - в "чистой науке".

Да, только что попробовал для "чистой науки". Только один монитор (Samsung 21") в DVI гнездо через переходник (с полным набором контактных штырьков). Гнездо VGA оставалось свободно. После перезагрузки - не светится. Мигает светодиод монитора как при отсутствии сигнала.

Replicar · #28

novosibiretc писал(а):Replicar писал(а):
Пока так

Что это?

Это вид сверху на видеокарту (занимает места на два слота, вентилятор снизу в кожухе, выдувает наружу на задней стенке).
Ещё ниже в PCI разъёме аудиокарта SB Audigy-2.

novosibiretc · #29

Вы уже почти всё сделали сами. Вопросов осталось совсем почти нет

.
Делайте вывод. Да делайте же, наконец...
Павел.

old_hippie · #30

Replicar писал(а): Пока так. Со стороны деталей, насколько помню, закрыто пластиком (тоннель от вентилятора).
Снизу фото на шлейфе - вывод VGA.

Фото говно, но, судя по всему, четыре вывода DVI, ответственных за VGA, даже признаков пайки не видно. Т.е., они отсутствуют.

Replicar · #31

novosibiretc писал(а):Делайте вывод. Да делайте же, наконец...

old_hippie писал(а):судя по всему, четыре вывода DVI, ответственных за VGA, даже признаков пайки не видно. Т.е., они отсутствуют.

Вот, собственно.

novosibiretc писал(а):Да делайте же, наконец...

Какой нетерпеливый....

Вывод я сделал ещё несколькими постами раньше. Или, сейчас соображу, это тонкий намёк, что пора тему закрывать?

Replicar · #32

old_hippie писал(а):Фото говно

Дальше фотик не лез, в вентилятор уперся бы. Снимать и отковыривать пластмассовый кожух...? Когда, в общем то, и так всё ясно.

old_hippie · #33

Replicar писал(а):
old_hippie писал(а):Фото говно
Дальше фотик не лез, в вентилятор уперся бы. Снимать и отковыривать пластмассовый кожух...? Когда, в общем то, и так всё ясно.

Я о том, что в плоскость фокуса засунуто не то, что интересно =)

novosibiretc · #34

Replicar писал(а):Какой нетерпеливый...

Да мне-то какое дело до закрытия темы. Лишь бы Вам было хорошо и понятно.
С Уважением. Павел.

Replicar · #35

Всем спасибо за советы и внесение ясности. "Вопрос, как говорится, исперчен" (почти Николай Носков на стихи Маяковского

).
Не нашёл кнопки "закрыть тему". Упразднили?

Ы · #36

Хм, обычно на наших(в конторе) вешали 1мон на матерь в второй на видюху.
тут оказалось что оба на видео пытаются повесить

Replicar · #37

Ы писал(а):1мон на матерь в второй на видюху

Как я понимаю, видео на материнской плате (если оно там есть) отключается автоматически при подключении внешней видеокарты. Так же и со звуком - или интегрированный или с внешней звуковой карты. Точнее работает с последней инсталлированной карты. Но есть выбор - скажем, я инсталлировал сначала драйвер для внешней звуковой карты, потом для встроенной. Так вот, чтобы заработало опять от внешней необходимо в диспетчере устройств Виндоуз отключить встроенную.
Может ваши спецы чего нибудь паяльником подкорректировали?

Ы · #38

Ну судя по вашем ответам - плохо понимаете...
Совместная работа видео всегда была и есть
Надо просто вникнуть.
1. http://ru.msi.com/support/mb/K9AGM3F.html#down-manual
описание мат платы и БИОСА
стр.3-16
Primary Graphic’s Adapter
This setting specifies which graphic card is your primary graphics adapter. - Этот раздел позволяет выставить приоритет загрузки граф карты (если их несколько) в частности если выбрать PCIE- будет первой использована "внешняя" (к примеру)
2. Если в окне Экран виндуза видны 2 адаптера то ставите галку расширить раб стол на соотв моник. а в панели упр внешней видео (возможно) явно укажите режим (клон, вкл/выкл расширить)
3. Если перед загрузкой кабели мониторов не подкдючены к соотв ВГА разьему то система их и не увидит особенно если вы указали(в БИОС) явно первым тот который не подключили
ну и последнее - вешать Гефорс 14года на мать семилетней давности да еще (предполагаю) на Вынь 7, это чревато конфликтами (но дальнейшие танцы с бубном покажут прав я или нет)

Replicar · #39

1. Вот из этого:

Primary Graphic’s Adapter
This setting specifies which graphic card is your primary graphics adapter. - Этот раздел позволяет выставить приоритет загрузки граф карты (если их несколько) в частности если выбрать PCIE- будет первой использована "внешняя" (к примеру)

Вот это не следует:

Совместная работа видео всегда была и есть

2. Нет, двух адаптеров не видно.

3. Попробую подключить один монитор к интегрированному в мать адаптеру, второй к внешнему.

Драйвер GeForce 2012 года. Операционная система XP.

Ы · #40

За рыбу деньги...
пока к ВГА не прицепите моник - видео в диспетчере устройств (+ к внешней карте) не появится

прицепили бы один моник на встроенную, а другой - на внешнюю. А уж порядок их "индикации", задали бы в соотв строке установок БИОС.
И потом расширить раб стол или клонировать - тут уж как удобней.
И все бы уже было бы "голубым и зеленым"

Replicar · #41

Ы писал(а):пока к ВГА не прицепите моник - видео в диспетчере устройств (+ к внешней карте) не появится
прицепили бы один моник на встроенную, а другой - на внешнюю. А уж порядок их "индикации", задали бы в соотв строке установок БИОС.

Это понятно, что не появится.
Прицепил большой монитор на внешнюю, мелкий на встроенную. В БИОСе задал первым мелкий монитор со встроенной видеокарты. Картина следующая: при старте запускается первым мелкий монитор (со встроенной видеокарты, как задано в БИОС). Работает вплоть до появления цветной надписи "Windows XP". Потом гаснет с табличкой "нет сигнала" и включается монитор с внешней карты.

Попутно ещё появляется табличка о несовместимости драйверов внешней и встроенной видеокарт.

Ы · #42

Ну вот, а ты Маша боялась...

1. Дрова на внутреннюю видео установлены? или диск от моника - запускался? судя по сообщению диспетчера - видео не чует на встроенной именно моника - ей надо "обьяснить" какой он - какие разрешения держит и т.д. Сначала БИОС выставляет 640\480 а потом когда вында меняет - моник гаснет и вкл тот которых держит больше 640-ка
2.Начинаете танцы с бубном т.е дровами...
В диспетчере должно появитсья конеретные строки моников и видеоадаптеров
Не все потеряно. Заработает !!!
От общения с гефорсами у меня осталось неприятное чувство - как то они глюковатые (может такие попадались)

Replicar · #43

Танцы с бубном привели к следующим результатам:
1-попытка обновить драйвер GeForce c 2012 на 2013 год прошла успешно, после чего оба монитора "не вернулись из боя" - после перезагрузки получил два чёрных экрана. При попытке кнопкой Reset войти в БИОС получил нескончаемый писк от системного блока. Отключив монитор работающий от внешней карты на втором удалось войти в БИОС, а потом загрузить Windows в безопасном режиме. "Откатить" драйвер GeForce не удалось, пришлось его потом устанавливать заново. А перед этим отконфигурировать основной монитор. После удалось отрегулировать взаимоотношения двух мониторов с помощью стандартных средств Windows и панели встроенной видеокарты Radeon. Получилась конфигурация с расширением рабочего стола вправо (но мониторы пока стоят наоборот

).

2-Конфигурация получилась "не очень". Да, удалось выставить разрешение максимальное для каждого монитора. Но встроенная видеокарта, скажем так "не фонтан". Для видео точно не годится.

Впрочем, и в предыдущем случае, когда подключал к одной внешней высокопроизводительной видеокарте один "цифровой" монитор, один "аналоговый" тоже было "ne comme il faut". Там разрешающая способность мониторов устанавливалась в связке -установил для одного, для второго столько же или меньше. А когда мониторы разные один 5:4, второй 16:9 это неудобно. В общем, два монитора это баловство. Может поинтереснее когда один монитор, а второй - телевизор.

Но проверить не на чем - имеющийся телевизор- старинный, кинескопный.

Ы · #44

Ну вот - сдвиги есть.
То что на борту вга не очень - это всегда так.
Когда оба мона будут одинаковы будет лучше.
В принципе работа на 2-х оправдана при нормальной производительности железа и определенных задачах.
Скажем когда куча окон нужна одновременно(таблицы МС офиса, ворд...)
