проблемка с теликом

Сообщение

vovssik · #1

всем привет кто обратил вниманье на тему!и так телик "электрон ц382д-и "напряжэнья в норме +125в +12в +15в -15в не могу поннять чево сним делаеца без антэны вродь всё нормально подключаю антэну и в динамике проявляеца свист и причем имено тогда кагда настроеть на какой нить канал и изображэнье начинает скакать такое впичатленье што не работает кадровая антэна рабочья мож кто знает чево можэт быть? заранье благодарин

6a3apoB · #2

меняй м\сх 174ур11 в смрк, или на помойке блок целиком.

kvv12 · #3

Есть такая книга - "Цветные телевизоры 3УСЦТ" ,автор Ельяшкевич С. А.
Поиском в инете найди,скачай,почитай,если немного шаришь в электронике,то по этой книге сможешь чинить не только этот телевизор.

ЗЫ: по русски писать не сложно,особо когда уже даже браузеры начинают помогать ,частично,да и если писать коряво ,па албанскэ,то хотя бы можно изложить мысль более понятно ,а то грамотность на нуле и мысли нет никакой....

VASILI · #4

Возможно,не работает АРУ(авт. регулир. усил. сигн.),искать в СМРК.

DONATAS · #5

6a3apoB писал(а):меняй м\сх 174ур11

Такой м/с не существует. Возможно, Вы имели ввиду К174ХА11? Но, думаю, причина не в этом.
Проверку рекомендую начать с БП, а именно - фильтрующие конденсаторы (100/160В, 470/40В и т.д.) по цепям 125, 28, 15 и 12v, при высыхании которых на картинке появляется помеха типа "древесная структура". В сильно запущенных случаях, картинка будет неустойчивой, с нарушением синхронизации.
Конденсаторы проверить заменой!

6a3apoB · #6

Я по опыту знаю, что наши микросхемы до высыхания конденсаторов не доживали

DONATAS · #7

6a3apoB писал(а):Я по опыту знаю,

Видимо, маловато у Вас опыта.

Виталий · #8

DONATAS
У него есть тока опыт по впариванию всякой *уиты лохам,я это гарантирую

DONATAS · #9

Виталий
Да, все понятно. Вы совершенно правы.

6a3apoB · #10

Так, ещё один инженер. Да сколько вас тут? второй за сегодня попадается. Причем ничего личного, обратите внимание. Сам напросился...

давай посмотрим, что там стоит, раз 174ур11 не существует

DONATAS · #11

6a3apoB писал(а):давай посмотрим, что там стоит, раз 174ур11 не существует

Давай!

6a3apoB · #12

Так посмотрите.

DONATAS · #13

Нет уважаемый. Это Вы посмотрите!

Виталий · #14

DONATAS
Боюсь вас разочаровать,но врятли этот индивидум умеет читать схемы

6a3apoB · #15

Пусть ее поменяет. Крайне ненадежный элемент. Скорее всего в ней дело, а никак не в конденсаторах БП.
А насчет опыта, я работал в Орбите-сервис в свое время, этих аппартов было тогда немного, но они были.
А вот почему я отослал в СМРК к 174ур11 ? Это было что-то интуитивное

DONATAS · #16

6a3apoB писал(а):Пусть ее поменяет.

Кого?

6a3apoB · #17

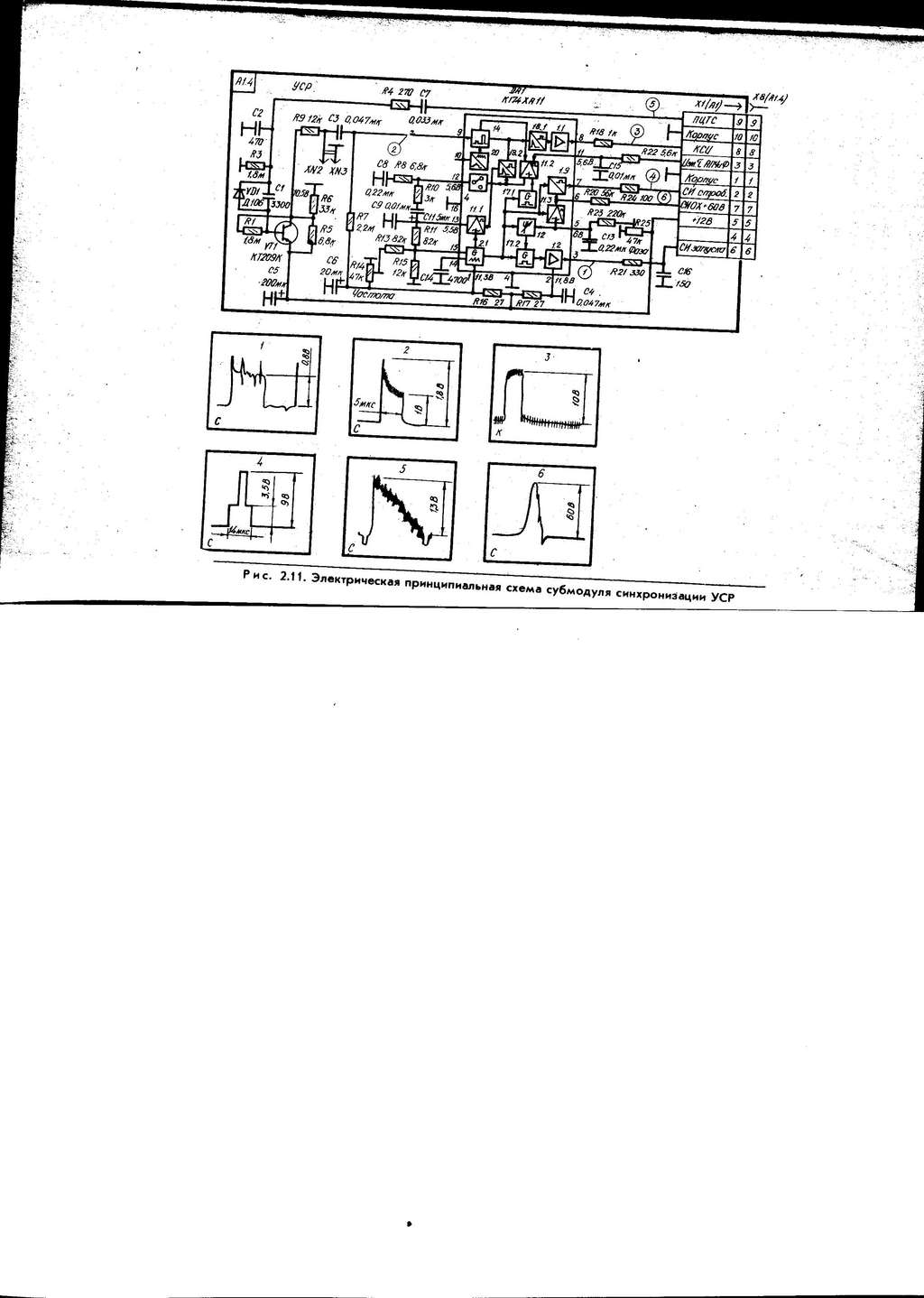

DONATAS мля, то что на вашей схеме отвечает за развертку и синхронизацию, выдает на все синхроимпульсы, в т.ч. и в СМРК,, не прикидывайтесь дурачком

ХА11
Я бы махнул ХА11 сразу, если не поможет, смрк. УР11 в упчз действительно ни при чём. Где-то так. Быстро и без фанатизма.

DONATAS · #18

А вот это уже новость. ХА11 оказывается дает синхроимпульсы в СМРК. Я думал наоборот. Что ж, буду знать. Всем наука!!!

6a3apoB писал(а):Пусть ее поменяет. Крайне ненадежный элемент.

Ага... Значит ХА11 не надежный элемент? 2,3,4УСЦТ телевизоров я ремонтировал немерянное количество. Ни единого отказа К174ХА11 выявлено не было! Однако, что касается КР1021ХА2, то да, отказы были.

6a3apoB писал(а):не прикидывайтесь дурачком

Будте пожалуйста осторожнее в своих выражениях. Я Вас не оскорблял! Если Вы не в состоянии дать точные разъяснения по конкретной неисправности, так хотябы не вводите людей в заблуждение.
А сразу менять микросхемы можно сколько угодно, разве что по собственной глупости.

Виталий
Довольно тяжело общаться с такими, как 6a3apoB
Выпейте пожалуйста за мое здоровье.

DONATAS · #19

6a3apoB писал(а):смрк. УР11 в упчз

6a3apoB
Где Вы видили УР11 в 3УСЦТ?

6a3apoB · #20

Ни единого отказа К174ХА11 выявлено не было!

да их пачками меняли и меняют до сих пор, в телеприемниках щелчки накопившегося заряда убивают микросхемы в первую очередь

DONATAS писал(а):А сразу менять микросхемы можно сколько угодно, разве что по собственной глупости.

а сразу проверять емкости БП? да ещё заменой

DONATAS писал(а):Проверку рекомендую начать с БП, а именно - фильтрующие конденсаторы (100/160В, 470/40В и т.д.) по цепям 125, 28, 15 и 12v, при высыхании которых на картинке появляется помеха типа "древесная структура". В сильно запущенных случаях, картинка будет неустойчивой, с нарушением синхронизации.

Конденсаторы проверить заменой!

У парня осцилла нету, а микруха крайне ненадежный элемент, несмотря на ваш опыт, берусь утверждать.

6a3apoB · #21

DONATAS писал(а):
6a3apoB писал(а):смрк. УР11 в упчз
6a3apoB
Где Вы видили УР11 в 3УСЦТ?

да забей , СМРК все равно 2-й на очереди под замену. Иначе ремонт будет продолжаться по вашему методу с месяц. Такие вещи надо делать за полчаса максимум.

DONATAS · #22

6a3apoB писал(а):да их пачками меняли и меняют до сих пор, в телеприемниках щелчки накопившегося заряда убивают микросхемы в первую очередь

Щелчки накопившегося зарада убивают микрухи? Что, значит земляющий тросик для снятия статики к колбе кинескопа не подключен? Понятно. Знаете, все это имеет место быть, с одной лишь только оговоркой: после неквалифицированного вмешательства!

6a3apoB писал(а):а сразу проверять емкости БП?

Да уважаемый, да! Не проверять, а менять! А в импортных ТВ (AKAI, ONWA, FUNAI и т.д.) менять незамедлительно в цепи запуска (первичной) БП, т.к. при высыхании кондеров в цепи запуска (после 7-8-и лет), БП начинает вырабатывать сильно завышенные напряжения. Грошь цена Вам как мастеру, если Вы этого не делаете.

6a3apoB · #23

DONATAS при чем тут тросик? Щелкает не абы где, а в разрядниках (щелях), а уже куда оно потом пойдет, по общему проводу, одному богу известно и разводке платы.

DONATAS писал(а):Грошь Вам цена, как мастеру, если Вы этого не делаете

уже да, шашек в руки не брал давно. Но перебором емкостей занимаются тоже, знаете-ли, домашние умельцы, а не профессионалы. Почему- невыгодно тратить на это время.

Кстати, это - похвала

DONATAS · #24

6a3apoB писал(а):Почему- невыгодно тратить на это время.

Невыгодно ездить по гарантии, и бесплатно устранять те дефекты, которых могло бы и не возникнуть. Поверьте, заменить 2-3-и электролита в цепи запуска БП не составляет никакого труда и занимает не более 2-3-х минут.
Последствия, если не менять кондеры в первичке, могут быть очень серьезные, а главное, затратные: вздувшиеся электролиты во вторичке, пробой сторчного транзистора, неисправность кадровой М/С и т.д., причем одновременно все эти компаненты!

6a3apoB писал(а):куда оно потом пойдет, по общему проводу,

Все понятно. Не вижу никакого смысла продолжать дальнейший диалог.
Спокойной ночи.
