svk писал(а): ↑

15 май 2022, 17:14

Даже не надо самому уметь, были и другие возможности.

Ясное дело, варианты были.
Мой отец был станочник и слесарь. Токарно-фрезерный самодельный станочек для некрупных работ был дома, а что нельзя сделать дома - для того держава построила нам целый Южмаш.
Но за ЛПМ целиком мы так и не взялись.

Когда покупал усилитель Электроника Б01 то одной ручки не было.Пришлось у себя заводе заказать все четыре ручки чтобы одинаковые были.За пол литра один токарь выточил из алюминия мне точно такие ручки.Станок на котором он вытачивал ручки был древней и программное управления было собрано на лампах.

Игрушечный транзисторный характериограф-приставка к компьютеру



Сделана по мотивам конструкции Peter Balch https://www.instructables.com/Transistor-Curve-Tracer/
В принципе, всё то же самое, кроме проца - там AVR, тут STM32 просто потому, что у меня есть несколько этих камней. Ну и как приятный бонус - в STM32L100 уже встроено два ЦАП, в проекте же Peter Balch ЦАП внешний двухканальный, микрочиповский вроде, хотя ничего не мешает собрать просто две колбасы из 32-ух резисторов, аля ковокс.

Прототип в процессе отладки:



Кое-как наспех нарисованная плата, естественно с огромными косяками, отзеркаленной посадкой для транзисторов, порезанными дорожками и МГТФом:



Упаковал в БУшный гаинтовский корпус:


Всё это добро подключается к компу по USB, со стороны компа на скорую руку накиданная мышкой формочка в Delphi 7, которая собственно и показывает что-то такое:

Мини ванна для лужения, сделал на работу.
Мощности паяльника 60 Вт за глаза хватает для плавления припоя, придется включать через симисторный регулятор. Выточил из нерж. прутка Ф20 и длиной 45 мм. Внутренний диаметр полости ванны 14 мм, глубина 25 мм. К жалу паяльника ванна крепится винтом М6, диаметр отверстия для жала 8 мм.

xman, Хорошая, аккуратная работа!

Главное чтоб не перевернулось.

Rik писал(а): ↑

19 май 2022, 11:12

Главное чтоб не перевернулось.

Крепление паяльника к подставке в стадии разработки. А пока банально приматывается изолентой.

Вообще я опасался что из-за рассеивания тепла корпусом тигля, паяльник не справится, не обеспечит необходимой температуры расплава. Но оказалось что при мощности 80...100 Вт отлично залуживается многожилка 6 кв.мм. Поэтому общий размер тигля был увеличен до 50 мм, глубина отверстия примерно 28 мм, толщина стенок 1.5 мм. Протестировали - работает отлично. Окончательная конструкция на фото:

Бесполезный усилитель превратился в мп3 плеер,только краска вспучилась местами.

Купил я два года тому назад TV-box Lumax DV4205HD. При скромной цене умеет эфирный DVB-T2, с флэшки кучу форматов, и самое интересное для меня - IPTV через Wi-Fi. IP-радио умеет тоже. Правда, родная прошивка кривоватая, и управление с пульта неудобное. Но нашлась подходящая на 4PDA, которая плюс ко всему ещё и автообновление плэйлистов из облака умеет. Использую я его в спальне, по HDMI подключил старенький 19-дюймовый монитор, для звука пара колонок от Паруса-213, в каждой 8-омные 2ГД-40. Через усилитель на PAM8403, разумеется. Но неудобно тем, что для УНЧ приходится использовать блок питания на 5 вольт (обычная телефонная зарядка), который при переходе в дежурный режим ТВ-бокса не отключается. И в колонках слышно тихое жужжание. Поскольку это в спальне у меня под ухом, то раздражает. И решил я УНЧ воткнуть внутрь ТВ-бокса, запитав от его же БП. Ну и при необходимости управление питанием в дежурном режиме организовать.
Вот так выглядит Lumax DV4205HD внутри изначально. Места пустого полно.

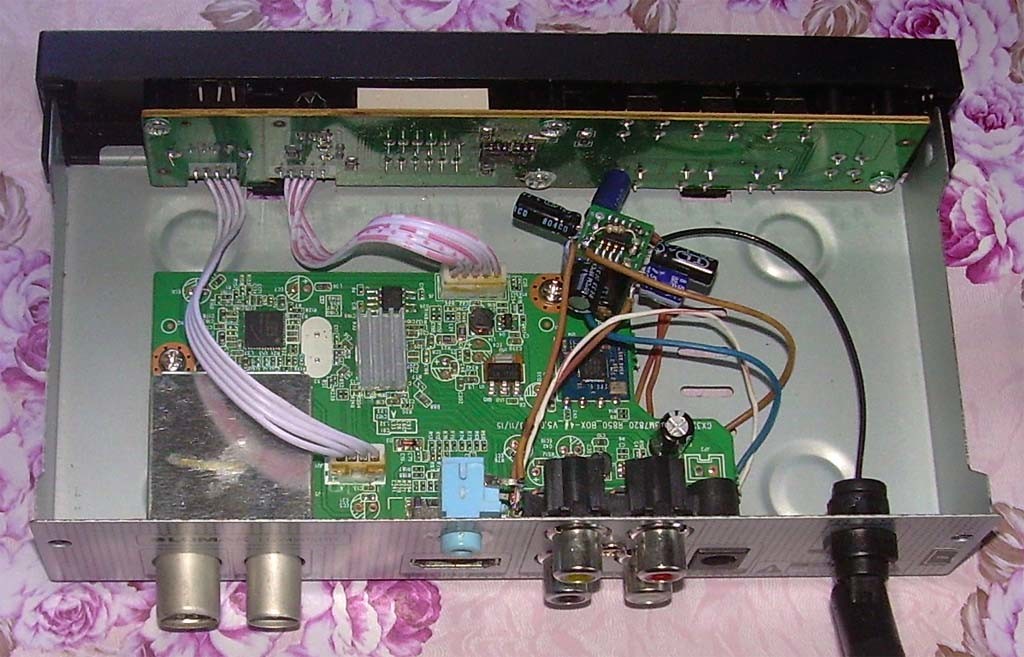

Поскольку нужны мне десятки-сотни милливатт мощности, то взял выдранный из CD-ROM ушной усилитель APA3541, распаял на переходник SOIC-DIP и навесом 7 конденсаторов и 1 резистор, потребные ему по даташиту. В корпусе просверлил отверстие 7 мм, в которое вклеил гнездо для наушников, через которое и подключил колонки. Получилось вот так:

Функционал сохранён полностью, родные гнёзда работают, как и ранее. Мощности хватает, полоска громкости на 4 делении (при нормальной для меня громкости).

oldmao писал(а): ↑

06 июн 2022, 13:23

взял выдранный из CD-ROM ушной усилитель APA3541

Не понял - как он заменяет "усилитель на PAM8403"?

А что не понятного? И то, и другое - УНЧ. Просто PAM8403 мостовой, класса D, был включен с Ку = 5, что мне много. Поэтому перед ним стоял аттенюатор. А APA3541 класса АВ, с Ку =1, то, что мне и нужно. Правда, по даташиту минимальная нагрузка у него 16 Ом, но на малой громкости он прекрасно переваривает (без искажений) 8 Ом. Я же не собираюсь с него ватты выжимать, мне даже 50 мВт много будет.

Обнаружились одни "грабли": поскольку плата УНЧ оказалась вплотную к Wi-Fi модулю, то при просмотре IPTV слышны щелчки при обмене по Wi-Fi. Принцип тот же, что и наводки на вход УНЧ от мобильника в момент приёма вызова - прямое детектирование ВЧ посылок на входе УНЧ. Вылечилось подпайкой конденсаторов 100 пФ параллельно входам (с 5 и 3 ножек на 4).

Сделал друг. Были просто корпуса колонок Нота 15АС-201 - фото готовых будут позже

Товарищ попросил встроить в корпус плату унч купленный в поднебесной.Был у меня корпус от видика и легким движением руки видик превращается,...превращается в унч.

Сделал подставку для инструментов, в основном там различные отвертки. Получилась компактная шириной примерно 160, и высотой 200 мм. Всё необходимое поместилось. Над пассатижами мелкие отвертки расположены в два ряда, в шахматном порядке. Материал подставки - полиацеталь, круг Ф30 мм, а для пассатиж выфрезеровали на работе из кусочка круга Ф50 мм. В основании стальная плита 155x80x12 мм.

Вторая жизнь музыкального центра.

Как будто так и было.

Сделал на досуге бп 40V с ограничением тока до 5А.Хотя транс позволяет и 10А установить,но пока так.

YSW писал(а): ↑

02 май 2023, 12:40

Сделал на досуге бп 40V с ограничением тока до 5А.Хотя транс позволяет и 10А установить,но пока так.

А схемкой поделиться???

Легко https://vrtp.ru/index.php?showtopic=25750 делал 10А на КТ908А и микросхеме IL2576.При установке проверенных компонентов запускается сразу,затем только уложить регулировку U и отстроить I ограничения.Вот только пп делал под себя,не по авторской пп,но на скорость не повлияло.Но это не линейный БП,сейчас начал делать линейный на 30V/5A.

Во всем диапазоне выходных токов/напряжений корректно работает без срыва в режим работы "пачками" импульсов ?

Осликом не проверял,работает и ладно.

Просто я с ШИМ стабилизаторами сталкивался - широкий диапазон перестройки не для них - или дроссель стрекочет или иные глюки. Соответственно для другого выходного приходится другой дроссель применять. Потому и спросил.

Дроссель молчит,глюков не наблюдаю,все в норме пока.

Wladimir_TS писал(а): ↑

04 май 2023, 19:10

Просто я с ШИМ стабилизаторами сталкивался - широкий диапазон перестройки не для них - или дроссель стрекочет или иные глюки. Соответственно для другого выходного приходится другой дроссель применять. Потому и спросил.

Покупной китайский импульсник на 30В 10А стабильно работает во всем диапазоне напряжений без стрекота и срывов. Проверено осциллографом. Он собран на TL494.

Я именно имел в виду стабилизаторы из LM2576 - с ними наелся нестабильной работы. Потому и спрашивал. 494, 3525 и иже с ними в таких проблемах не замечены.

Мп 3 модуль к оде,работает хорошо не жужжит.

Ода - это круто.
Модуль тоже хорошо

Заканчиваю бп для поносить по улице,зарядить аккумулятор и т.д.Который не жалко-рабочая лошадка.Осталось настроить равномерную регулировку U и ограничить I до 10А,не вывозит "показометр" больше,хотя кратковременно 12А(см.фото).

YSW писал(а): ↑

28 май 2023, 21:09

зарядить аккумулятор

ЗУ - это вообще круто.

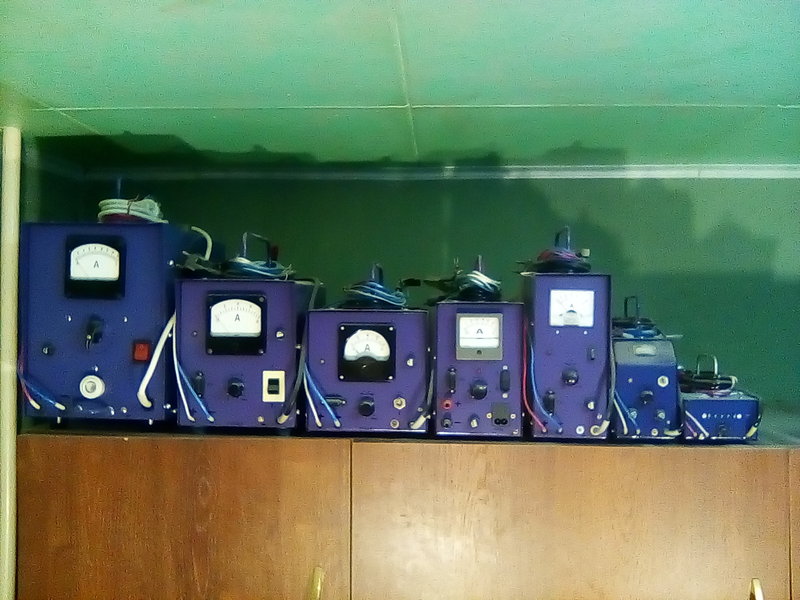

Вота всякие разные.
Из прошлых лет.
Но. Из наших дней

Борисович, класс!Особенно на крайнем фото-ряд,как слоники в эпоху СССР у многих стояли от малого до большого,да и сейчас есть.

Дособирал бп "уличный",добавил к грубой регулировке U еще и плавную регулировку.Максимальный I пока не ограничивал-будем посмотреть,время покажет.

Мне тут кум намедни приволок некую панель управления, я так понял с бензогенератора. На морде вольтметр, амперметр и частотомер. Последний на 127 вольт (хотя всё остальное на 220) и включен через кнопку. Я так понял - жмёшь кнопку и регулируешь обороты движка, чтобы в 50 Гц попасть. И ещё в потрохах штук пять проволочных резисторов ватт этак... ну, судя по монументальности, с полкиловатта тепла рассеют, не устамши. Нахрена они - не понял, для обмотки возбуждения? Но там моща раз в десять меньше.
Так про самоделки - в этом корпусе неубиваемый зарядник получился. Неубиваемый в том смысле, что даже если в гараже на него движок автомобильный упадёт, то скорее картер движка расколется, чем этот корпус, там миллиметра четыре хорошей стали. Амперметр пошёл по прямому назначению (поскольку он переменного тока, до диодного моста поставил), остальное выкинул. Трансформатор подходящий в загашнике нашёлся, 7 ампер выдаёт, больше и не надо.
Вот фотку не сделал, а надо бы для истории.

Сделал рэковый индикатор уровня из зайчикового показометра BEAG:

Gefest писал(а): ↑

30 май 2023, 11:49

Сделал рэковый индикатор уровня из зайчикового показометра...

О! Хорошая идея - у меня тоже валяется без дела гальванометр восьмиканальный с таким принципом индикации... Надо поэкспериментировать...

Andrey Smirnov писал(а): ↑

30 май 2023, 15:09

у меня тоже валяется без дела гальванометр восьмиканальный с таким принципом индикации..

Andrey Smirnov,
А покажите,если можно, картинку этой штуковины изнутри. Вы про неё уже пару раз вспоминали.Занятно

...Оказывается, немного наврал: там три секции, соответственно - дюжина микроамперметров 50-0-50 микроампер... Сейчас "пыль веков" немного отчищу и попробую разобрать...

Уже сильно интересно выглядит.

Оппаньки,там четыре двигла, кои зеркалами крутят... Однако, интрига... Занятно, умеете Вы интриговать.

Andrey Smirnov, Это такой что-ли - https://ptk-kip.ru/publics/item/1577?ys ... s061964567
Есть даже 12-ти канальный. Помню, были на подстанции когда-то подобные.

Andrey Smirnov писал(а): ↑

30 май 2023, 19:47

Оказывается, немного наврал: там три секции, соответственно

Офигеть трижды квадрофония ! Я такие только одинарные и двойные видел.

Двойных очень хотел но они только в приборах были ...

vladnik писал(а): ↑

30 май 2023, 22:14

Andrey Smirnov, Это такой что-ли - https://ptk-kip.ru/publics/item/1577?ys ... s061964567
Есть даже 12-ти канальный. Помню, были на подстанции когда-то подобные.

Весьма похож, только шкалы попроще... Вот уж лет 30 без дела валяется... Разобрать на секции отдельные его, похоже, нельзя, а в сборе - это такая бандура... Если у кого есть мысли, как его использовать - можем обсудить, мне он, похоже, так и не пригодится...

У меня где-то одноканальный вариант такого лежит. Только вот стекло треснуло, а оно там тонкое 1 мм - фиг найдешь на замену. А еще пробовал в нем лампу на светодиод заменять (зеленый сверхяркий) - яркость падает очень сильно, хотя субъективно светодиод светит сильнее штатной лампы.

Светодиод тупо не в фокусе оптической системы. И вообще - вот эта световая риска на шкале, это же проекция именно НИТИ накаливания. То есть со светодиодом получится пятно (проекция квадратного кристалла).

Я думал риска - это диафрагма такая фигурная. Честно не вскрывал, не разбирал.

Wladimir_TS писал(а): ↑

31 май 2023, 13:34

Я думал риска - это диафрагма такая фигурная. Честно не вскрывал, не разбирал.

Которые мне попадались (буквально 2 шт) имели именно щелевую диафрагму

Да, диафрагма там есть. Но вот именно фокус объектива на ниточку лампы наводился. Сам лично этим занимался в 1991 году, ежли чё.

Ну так у светодиода излучающая часть еще меньше.

Wladimir_TS писал(а): ↑

31 май 2023, 19:39

Ну так у светодиода излучающая часть еще меньше.

Дык она квадратная, а не ниточкой. Там, не смотря на щель, картинка на шкале именно нитью лампы накаливания рисовалась. А щель - ну если нить расколбасило, хоть чоть что-то не сильно пахабное нарисовать.

Лампочки там своеобразные стоят, это точно...
