Да, аккумулятор самый обычный жидкостный, кислотный, свинцовый, необслуживаемый,только стартерный режим ему не нужен, ввиду отсутствия оного

Вот попался ещё один авто мини-усилитель ,с него наверное и был сделан предыдущий самодел.

Плеер из радиоточки на дачу


самодельный фильтр для 50ас106 (делал не я)

SHURIKS писал(а):Плеер из радиоточки на дачу

Корпус красили - или они были и такого цвета? Я аналогичную поделку делал в красно-чёрном корпусе, только старые внутренности выбросил полностью, модуль МР3-плеера поставил ниже, а в верхней части разместил простенький усилитель на микросхеме "для мультимедии" (отличается раздельной цепью общего провода для силовых и слаботочных цепей - позволила получить низкий уровень шумов и наводок...). Потом много экспериментировал с этой безделушкой и в конце концов разобрал, как ненужную...

Andrey Smirnov Красил баллончиком т.к. на корпусе была краска исцарапана и протёрта местами.

Аккуратно получилось, завидую...

Andrey Smirnov Спасибо ,в покраске я довольно криворук ,вживую выглядит хуже ,видимо фото скрывает недостатки ,покрашено было за три или четыре раза.

ещё в процессе строительства, никак не допилю левую панель.
но радиоприем уже есть.

bomovsky
Симпатично получилось. FM намеренно до 104 мГц?
Еще в восьмидесятых купил ЛПМ от Электроники-302, хотел собрать стационарную деку. Но, после покупки МП-120, отложил в дальний ящик. Так и пролежала в родной картонке, а уже в этом веке, с прочим радиодеталями, подарил деду с барахолки.

bomovsky писал(а):ещё в процессе строительства, никак не допилю левую панель.

Цяця какая. Селигер-5, или Как могло бы быть, если бы все было так, как хотелось.

КВК писал(а): Цяця какая. Селигер-5, или Как могло бы быть, если бы все было так, как хотелось.

Да, линейка Селигеров была достойная, тем более альтернативных подробных материалов для повторения в печати не было. Зачитанная книжка до сих пор передо мной)
У меня до сих пор сохранилось несколько полусобранных плат по мотивам Селигера-2, а УВ работал в выпотрошенной с обрезанным корпусом Яузе-6, как приставка с усилителем на П605. Фото середины восьмидесятых.

svk писал(а): FM намеренно до 104 мГц?

ФМ полный, но в реале левой люминьки накладки ещё нет, шкалы тоже нет ( пока фотошоп, творческий поиск).

Тюнер Радиотехника Т-101-стерео. Ничего необычного. Просто кнопок побольше и стекло затонировано.

А теперь,- включаем...

К сожалению, пока не закончен...
Полностью закончена и запущена цифровая часть. Аналоговая практически готова, но не отлажена.
Все кнопки и индикация работают.





Собственно, плата индикации и световое табло индикации.
Последнее получилось очень даже удачно. Короб со светодиодами + платка с буквами с вытравленными буквами из самого тонкого из имеющегося стеклотекстолита. Изготавливалось методом ЛУТ. За счёт структуры текстолита засвет получается ровным. Не хуже, чем на «настоящих» индикаторах.

alti, серьёзный подход. Зачёт однозначно.

alti писал(а): ↑

19 июл 2021, 10:26

[/url]
Собственно, плата индикации и световое табло индикации.
Последнее получилось очень даже удачно. Короб со светодиодами + платка с буквами с вытравленными буквами из самого тонкого из имеющегося стеклотекстолита. Изготавливалось методом ЛУТ. За счёт структуры текстолита засвет получается ровным. Не хуже, чем на «настоящих» индикаторах.

Даже луче)
Возьму на вооружение

alti писал(а): ↑

19 июл 2021, 10:26

А теперь,- включаем...

Такую красивую шкалу убить у меня бы рука не поднялась.

alti писал(а): ↑

19 июл 2021, 10:26

А теперь,- включаем

Великолепно! Снимаю шляпу.
Даже "шелкографию" не поленились на плате))

З.Ы. На чём синтезатор? Как реализован захват?

Глеб писал(а): ↑

02 ноя 2021, 23:21

alti писал(а): ↑

19 июл 2021, 10:26

А теперь,- включаем

Великолепно! Снимаю шляпу.
Даже "шелкографию" не поленились на плате))

З.Ы. На чём синтезатор?

Синтезатор на LM7001. Хотя сначала планировал LC72131...
Управление ATMEGA8.
Индикация статическая. Сдвиговые регистры 74HC595 + транзисторные ключи TD62783AF для управления ВЛИ-индикаторами.

Индикатор уровня,- LM3914 + оптроны.

Аналоговая часть. Получилась излишне навороченной и сложной. На уровне тюнеров 0 класса.
И, чтобы её настроить пришлось обзаводиться новыми приборами. Иначе никак!

Но самое сложное, как оказалось, это собрать всё воедино и заставить работать совместно.
Один раз был, даже, такой прикол,- одну уже готовую и настроенную плату я умудрился потерять! Дома. И нашёл её ровно через год.
За это время собрал новую...

alti писал(а): ↑

19 июл 2021, 10:26

Короб со светодиодами + платка с буквами с вытравленными буквами из самого тонкого из имеющегося стеклотекстолита.

Для этого не обязательно искать самый тонкий стелотекстолит. Лет так 40-45 назад для подобных целей просто расщеплял стеклотекстолит любой толщины до нужной, оставляя хоть пару слоев стекловолокна на фольге. можно при этом красить со стороны подсветки разным прозрачным цветным лаком, тогда можно использовать монохромную подсветку. Я так в студенческие годы делал для усилителей стрелочные индикаторы с подсветкой "неописуемой красоты" из миллиамперметров, меняя шкалу на самодельную, травленую из стеклотекстолита.

alti писал(а): ↑

03 ноя 2021, 10:10

Синтезатор на LM7001. Хотя сначала планировал LC72131

Я делал ламповый тюнер на 72131, понравилось наличие всех необходимых функций прямо на борту микросхемы с возможностью управления ими по шине, а также встроенный ключ накачки.
Да, больше всего возни именно с согласованием с аналоговой частью. Захват станции я делал, объединяя через логическое "И" сигналы двух компараторов: двухполярного дифференциального для отслеживания нуля на S-кривой, и обычного для исключения "захвата" отсутствия сигнала. Соответственно, контрольные напряжения берутся с двух разных точек дробного детектора, а сигнал "нуля" проходит ещё ФНЧ 2-го порядка с τ=50мс для отделения постоянной составляющей от модуляции.

Вот моё творенье:









Нутро блока управления:



Имеется собственный небольшой питатель внутри, он же дежурный для режима стендбай и ИК ДУ. RDS-сопроцессор SAA6588; ради его одного у контроллера поднята ещё шина i2c.

Плата блока управления крупно, стеклотекстолит СФ1-35Г, шелкографию поленился)) Видны подстроечники и контрольные светодиоды порогов захвата компараторов.

Обратная сторона, плёночный фоторезист

Работа автопоиска в процессе отладки, за щелчками энкодера немного слышны ещё щелчки реле приглушения звука (герконовое РГК-15)

Шикарно!

Моё мнение, раньше КБ этим занималось.

santim писал(а): ↑

03 ноя 2021, 14:07

Моё мнение, раньше КБ этим занималось

Поясните мысль пожалуйста)

Глеб писал(а): ↑

03 ноя 2021, 14:15

Поясните мысль пожалуйста)

Большой + вам за объем , проделанной вами работы.

Ааа, спасибо) Да, почти четыре года с перерывами.
Вдохновением послужил случайно пришедший на ремонт амер.ламповый тюнер - звук очень приятно удивил.

Всем привет.
Можно я тоже поделюсь своей скромной поделкой? Вдохновлённый подробной темой на ютуб про JLH на китайских платах решил, что мне это, скорее всего, будет под силу. Совсем из готовых комплектов собирать не стал т.к. хотелось чуть-чуть попаять, поэтому комплектующее в платы УМ приобрёл отдельно. ИБП готовый с али. Радиатор (автомобильный усилитель) с авито. Краска из баллончика (красил на балконе в коробке. По незнанке, это жестью оказалось. Слой чёрной пыли покрыл полы даже в комнатах).
В колонках при замкнутых входах тишина, без подключения источника звука или громкости на нуле и в плотную прислонённом ухе к колонке тихий шумок присутствует. Качество звука при моих ушах и познаниях оценить сложно. В целом всё работает на радость мне.
"Проект" ещё не закрыт т.к. планирую приобрести и установить подобранные (а не то, что было) 2n3055 или аналог. Поэтому не сложные советы и замечания буду рад услышать.

Приветствую! Про

dron77 писал(а): ↑

07 ноя 2021, 21:49

ИБП готовый с али. Радиатор (автомобильный усилитель)

можно подробнее? (Ссылки)

Flying, конечно...
https://aliexpress.ru/item/100500197673 ... 1636374791
С автоусилком тема закрыта т.к. он был у продавца один. Но на Авито много других.

Самодельные измерительные приборы. Все собраны на микроконтроллерах. По современным схемам
1. Измеритель ёмкости и ESR электролитических конденсаторов.



2. Свип-генератор накитайском модуле AD9850. Может работать как обычный генератор от 20Гц до 36кГц и как генератор качающейся частоты. Функционал минимальный... Но для настройки тракта ПЧ и АЧХ звуковой техники подходит замечательно. Собран по схеме Прокопьева Дмитрия (UA3MSI).
Дополнительно в схему был добавлен усилитель на AD8009 и аттенюатор по образу и подобию NWT7.




3. Измеритель индуктивности и ёмкости. Позволяет измерять ёмкость мелких конденсаторов от 1пФ включительно и индуктивность.
Незаменим при изготовлении и настройке ВЧ и ПЧ блоков.



4. Тестер Маркуса. (он же transistor tester) Обычно такой покупается у китайцев... Но мне захотелось эксклюзивный собственного изготовления.

На новой работе дорвался до участка металлообработки) Резка, гибка, крупная токарка - там. Мелкая токарка и вся остальная обработка - дома. Наделал всяких полезностей себе и коллегам.

Подставка для планшета



Подставки для паяльников. Их сделал несколько, все разные:



Разные "третьи руки", с которыми намного удобнее паять. От простейшего крокодила на подставке, до более сложных регулируемых:



Лупа диаметром 110 мм для пайки smd и прочей мелочи:



Подсветку к ней еще не сделал, но планируется.

Круто

Колонки собранные из того что было,Нч-25гд26,Сч-сони,Вч-микролаб,фильтра простые,закрытый ящик,фанера-20мм,объём 21л.

Ну и как звучание колонок?

Tofiq62 Звучание весьма неплохое особенно нч и середина,высокие глуховаты из-за не сильно качественного Вч динамика или я чего-то сделал не так в фильтре.Поют с амфитон 75у101.

Самодельный магнитофон из Каунаса. Головка типа ферритовая от Олимпа
Фото с интернет ресурса

Vygandas, Какой же это магнитофон? Это плейер.

Скорее недоделка. Смысл в индикаторе уровня для плеера ? Просто когда делаешь аппарат годами, а то и десятилетиями приходит пониманиеЮ что надо как-то все это заканчивать на достигнутом.

Интересно ЛПМ от какого магнитофона.Не думаю что там механические части товарищ точил на токарном станке.

SHURIKS писал(а): ↑

12 май 2022, 18:58

Нч-25гд26

Обильный облив клеем диффузора сильно портит внешний вид динамика. На производстве аккуратнее не могли?

VASILI Вы верно заметили,один чистый,другой в клею,но других не было.Видимо на заводе посчитали что за пластмассовой решёткой всё равно не будет видно.Оттирать клей пробовал не получилось и тереть не стал чтобы не сделать ещё хуже.

Tofiq62 писал(а): ↑

14 май 2022, 15:50

Интересно ЛПМ от какого магнитофона.Не думаю что там механические части товарищ точил на токарном станке.

А зря не думаете. Такие товарищи встречались. Иные и на фрезерном умели, и на шлифовальном, и термичку с гальваникой.

КВК писал(а): ↑

15 май 2022, 15:47

А зря не думаете. Такие товарищи встречались. Иные и на фрезерном умели, и на шлифовальном, и термичку с гальваникой.

Даже не надо самому уметь, были и другие возможности. Для меня много сделали на экспериментальном заводе Минстроя, это маховики тонвалов для кассетника, всевозможные ролики, переходники для фото и кинообъективов. Из крупных, относительно сложный стальной диск и втулка для ЭПУ. Впоследствии теща приспособила диск для пригруза при засолке (однажды, вернувшись из командировки обнаружил его в кастрюле с квашенной капустой, уже начавший ржаветь), так и оставил в Ташкенте, а втулка сохранилась.

То были времена советские малому приработку или халтурке радовались, а сейчас ходил в цех так мол так - вот чертех, сделаете, не бесплатно ? Да ну нафиг - влом ! Буду я возиться... - лучше в соцсети посижу или курилке лишний раз... Ну или сумму называли - типа - 5000 за примерно деталь, как выше ... что-б сразу отстал. Пробовал на форумах искать по металлобработке - тоже - "буду я ради одной детали жопу поднимать" - вот закажи мне 100 штук и предоплати 50% что-б сразу на хорошую жизнь хватило - тогда приподнемусь.

Wladimir_TS,
И чего Вы удивляетесь? Не в людях тут дело,а в станках.
Раньше в основном были универсальные фрезерные и токарные станки с полностью ручным управлением.Можно было любую деталь начинать делать и в любой время.
Сейчас большинство станков с использованием ЧПУ, чисто вручную не управляются.А где старые остались,так уже изношенные,для совсем неответственных работ.
Так что одну деталь налево сейчас делать проблематично.Надо станок перестраивать.
У нас допустим есть такая мелкая контора,станочными работами по индивидуальным заказам, в том числе занимается.И работают уже лет 15.Но сам туда не обращался

Wladimir_TS, надо искать в объявлениях на Авито. Ни разу не отказали, разве что, когда станки не позволяли выполнить чересчур мелкую деталь. Мне и сейчас разную разовую мелочевку точат. Например простые ролики.



Сложнее, например, геликоид для полусамоделки-фотоувеличителя для формата 8х11 мм Minox

А можно я тоже похвастаюсь?
Сильно не кидайтесь, ладно? Я 30 лет не занимался радиолюбительством. Многого не знаю, да и не знал, а многое забыл. Но уж как умею.
Еще в декабре сделал блок питания для различных опытов.


Слева два однополярных регулируемых от 5в до 24в стабилизатора на основе LM317. Тумблером можно их объединить в двухполярный.
С права однополярный стабилизатор переключаемый на 5в или 9в, на основе L7805 и L7809.
Они питаются от транса.
На выходе вольтметры и амперметры.
Подключил лампочки как нагрузку для наглядности.
Посередине вверху питание 12в с регулятором оборотов для китайской сверлилки. Он запитан отдельно от ИБП.



Теперь строю усилитель. Но о нем я рассказываю в своей теме.

Для БП клеммы не совсем кошерные, имхо..

Alexaund писал(а): ↑

16 май 2022, 06:38

Для БП клеммы не совсем кошерные, имхо..

А чем конкретно то?
Любой провод можно подключить.А БП не на 100А.

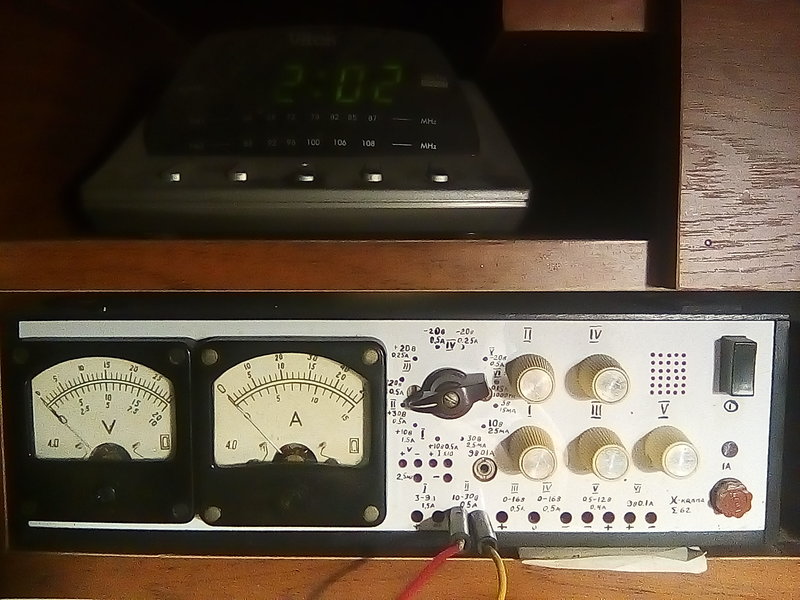

У меня допустим лет около 40 назад было под штырьки от разъёмов ШР на 2,5 мм сделано.

Удобно,места мало занимают.
Через около 40 лет: БП сохранился и работает ,а провода растерялись.
С большим трудом нашёл ШР с такими штырьками.Сдали их все на цветмет

Борисович писал(а): ↑

15 май 2022, 18:55

Раньше в основном были универсальные фрезерные и токарные станки с полностью ручным управлением.Можно было любую деталь начинать делать и в любой время.
Сейчас большинство станков с использованием ЧПУ, чисто вручную не управляются.А где старые остались,так уже изношенные,для совсем неответственных работ.

У нас на заводе все в 70х застряло - никакого ЧПУ нет и подавно. Проблема в людях. А через инет обращался к людям - не хотят разовые детали делать (первый вопрос - сколько штук надо) или заламывают суммы вида - "что-б сразу отказался" . Еще не любят связываться с мелкими деталями.

"Кошерные" клеммы - вот такие хотя бы. И голый провод можно зажать, и лапку, и штекер воткнуть.
