SHURIKS писал(а):Давно ли Вы усилителестроением занимаетесь?
С десятого года, подклинило меня, но пожалуй больше не буду собирать, уж больно трудоёмкое занятие.

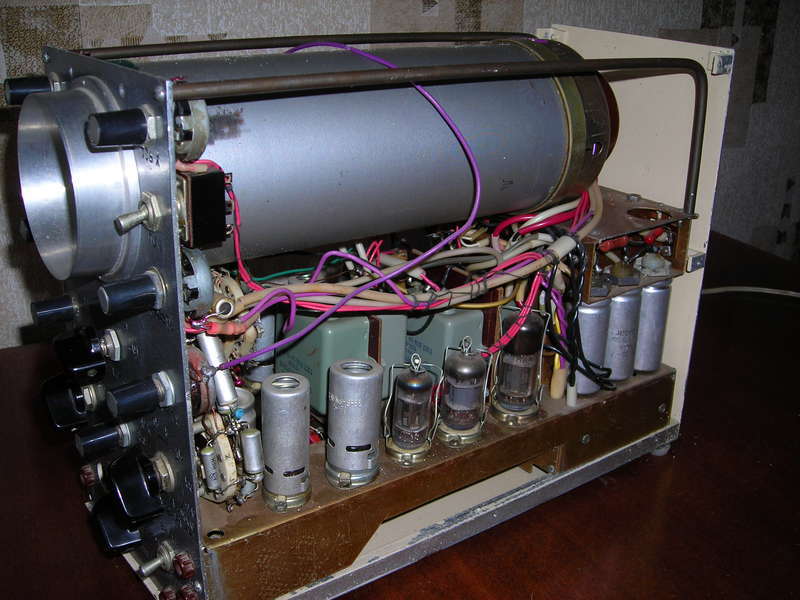

Началось с того, что нашёл этот замечательный сайт и форум и снова начал заниматься аппаратурой и прослушиванием музыки. Были разные усилители, но транзисторные, подумал, а почему бы и нет? Нашёл схемку, почитал статейку, решил собрать на ТНах и 45х лампах, но, тутошние товарищи, неглупые и чуткие, вовремя отговорили меня от этого гиблого дела, за что им моё спасибо. Но, так как у меня совсем не было комплектухи для постройки усилителя, а тем более навыков намотки выходных трансформаторов, к тому же мой приятель, отдал мне 12 штук 90У-2, я решил собрать этот усилитель в стерео варианте, с переделкой блока питания ну и так, по мелочам, опять же по совету моих товарищей, неглупых и чутких. На протяжении всего времени строительства усилителя, они вели меня, глупого, неопытного новичка, верной дорогой, давая мне необходимые знания. Строил я этот усилитель целый год. Сначала на макете, отработал всю схему от и до, после сборки в корпусе, после первого включения, усилитель заработал сразу, звук, как звук, ламповый
, фона нет совсем. Один недостаток у этого усилителя, выход рассчитан на нагрузку 32 Ома. Хочу намотать ему новые трансики, на 4 - 8 Ом, осенью займусь.

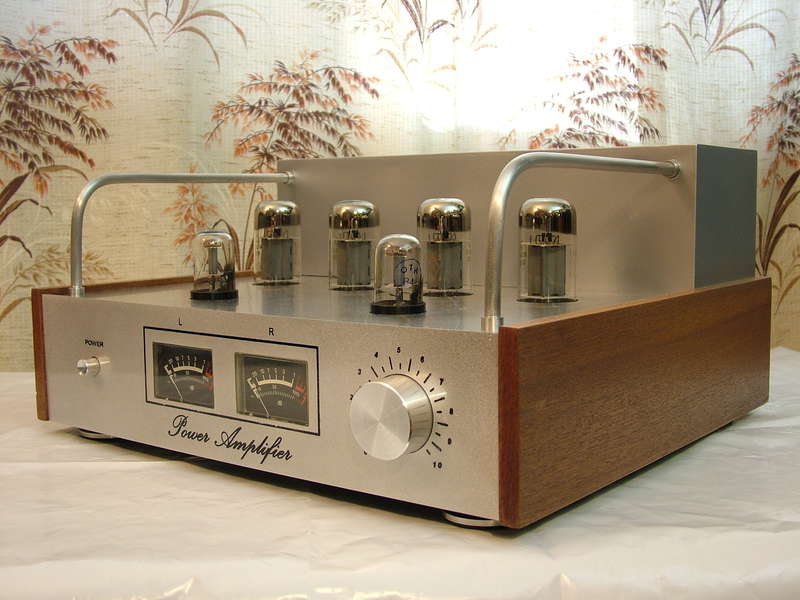

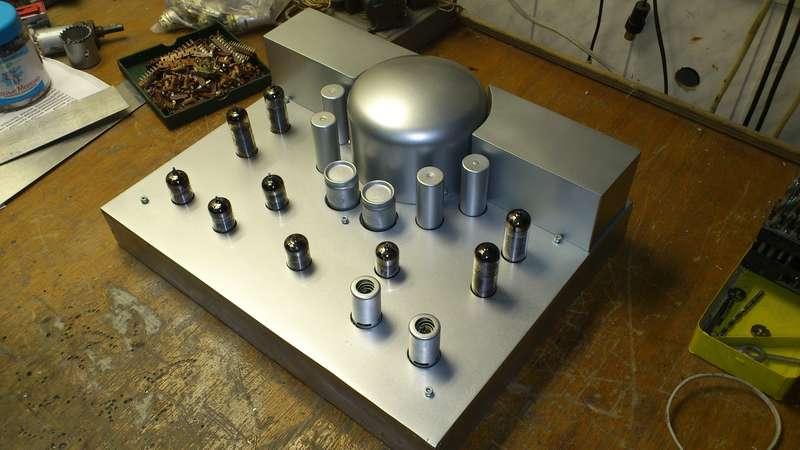

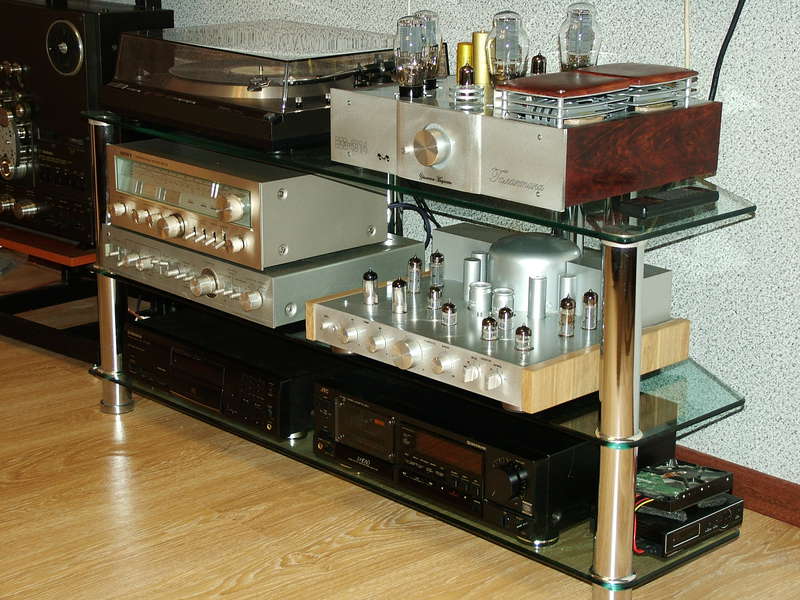

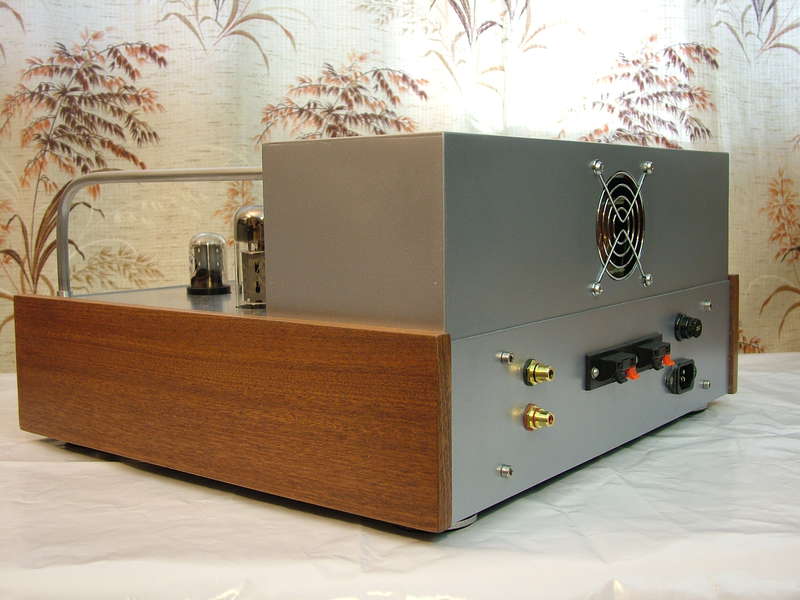

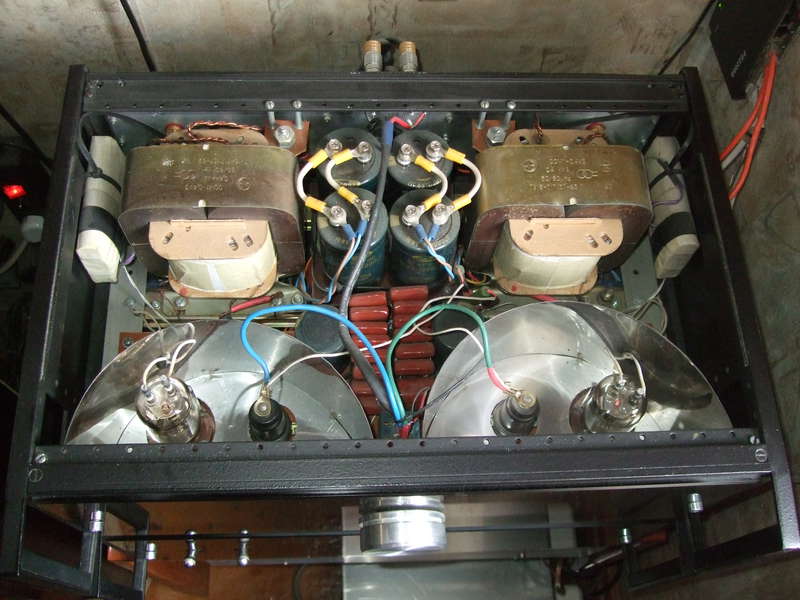

Вот таким он получился.

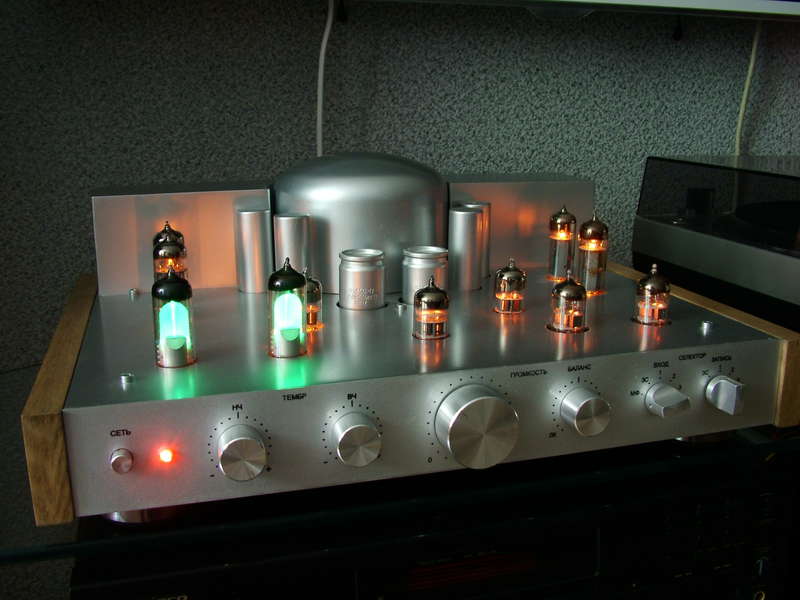

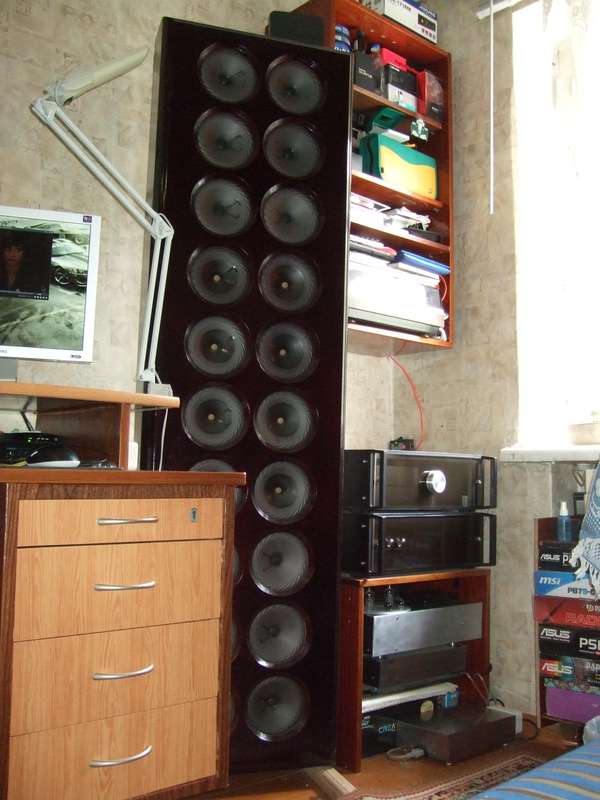

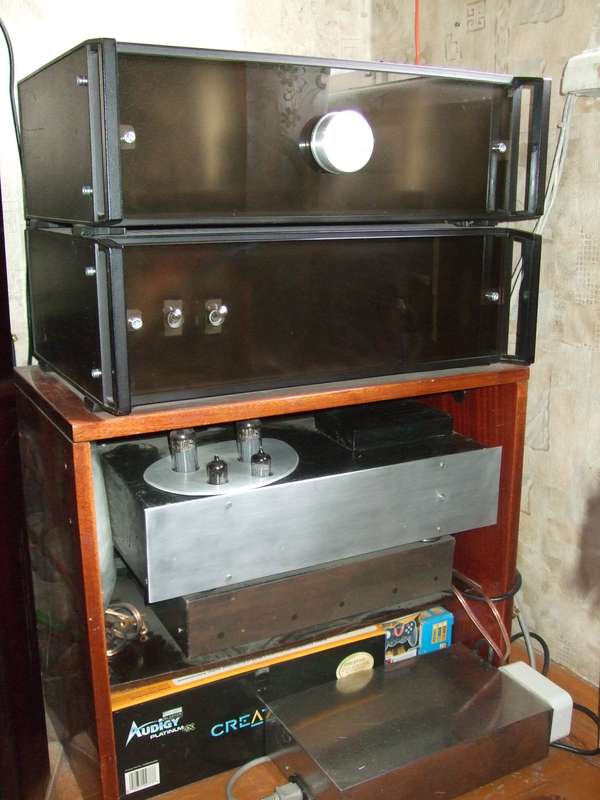

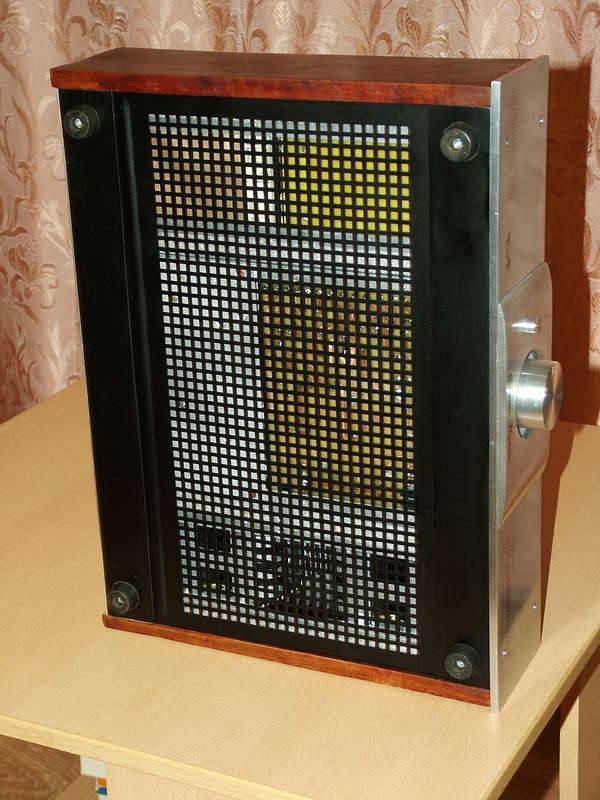

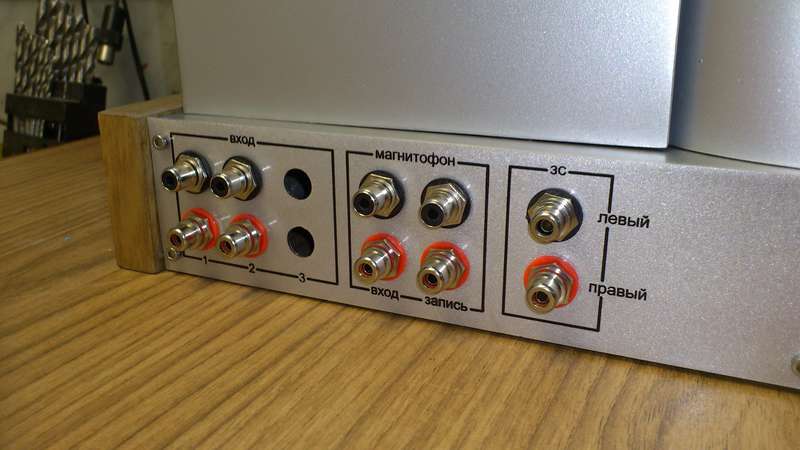

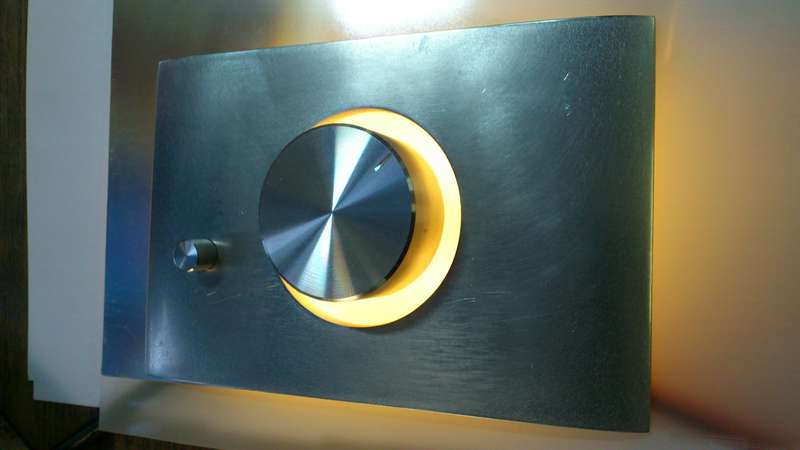

Второй усилитель собрал на базе "Симфонии - 003". Выходники от неё же, силовик на ТОРе, мотал сам. Ещё примастрячил к нему корректор на 6Ф12П, индюкаторы и селекторы входа - выхода. Собирал, опять же, под руководством опытных товарищей. Усилитель не фонит, прилично звучит, дизайн такой интересный получился. Работает на Симфониевскую акустику. Народ приходил, слушал, всем очень нравится.

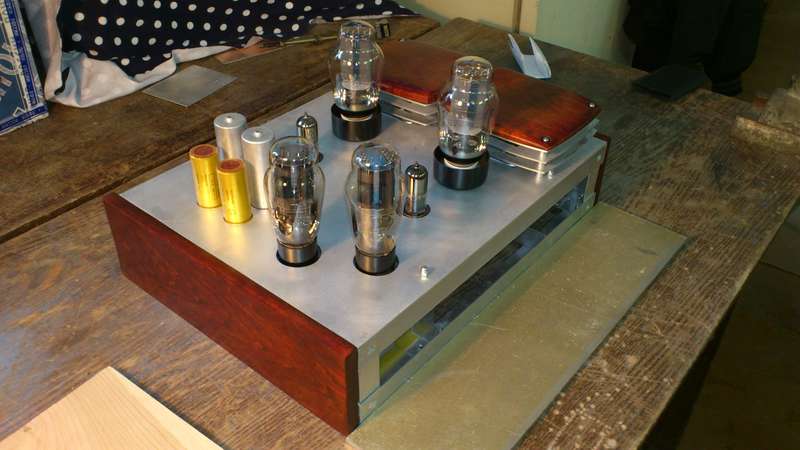

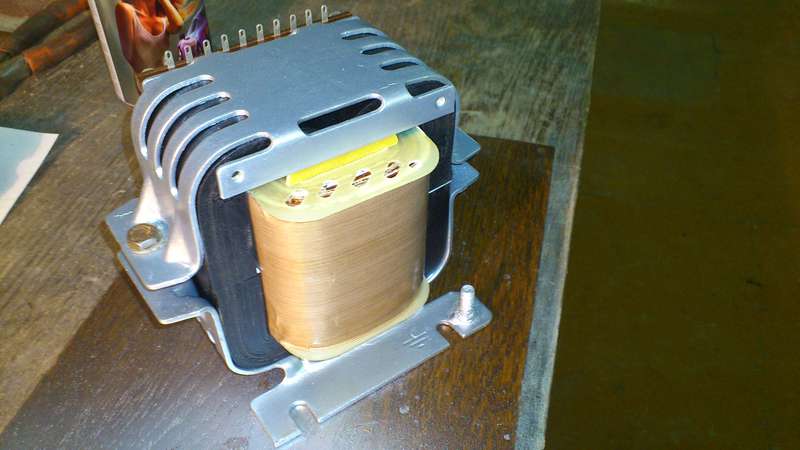

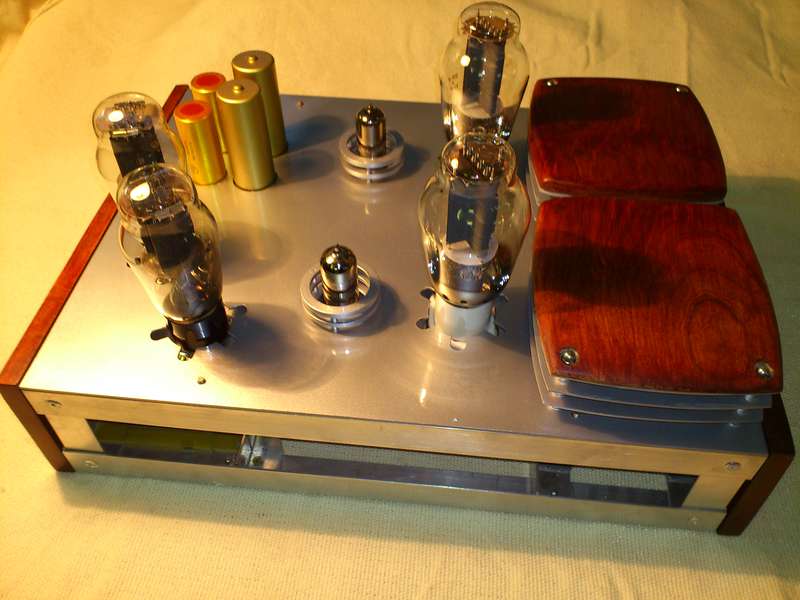

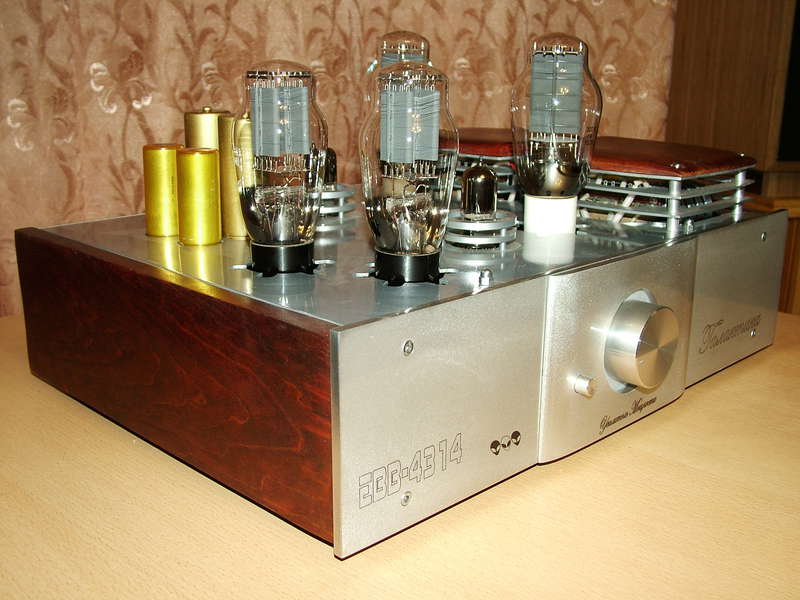

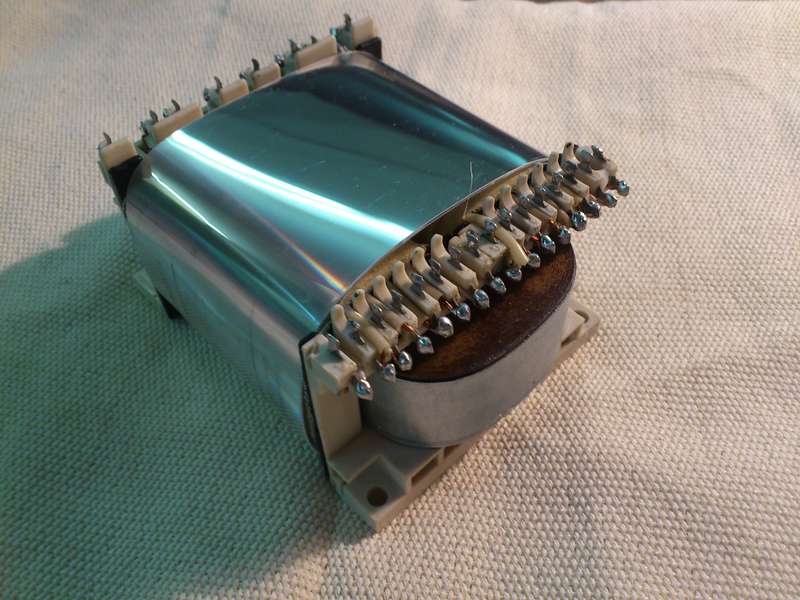

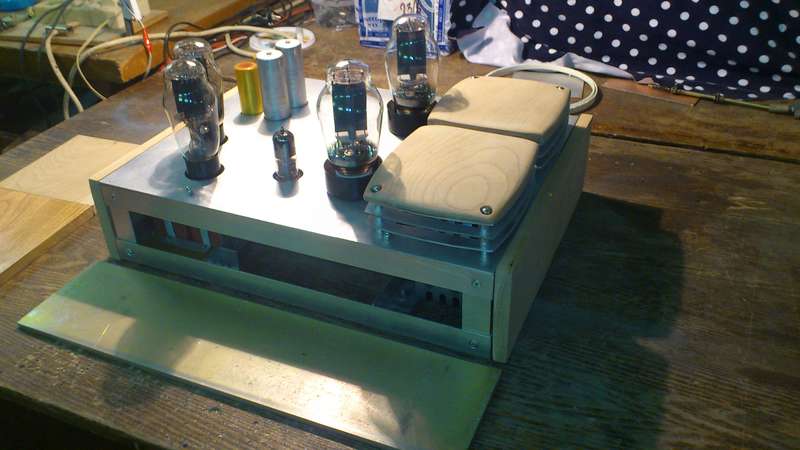

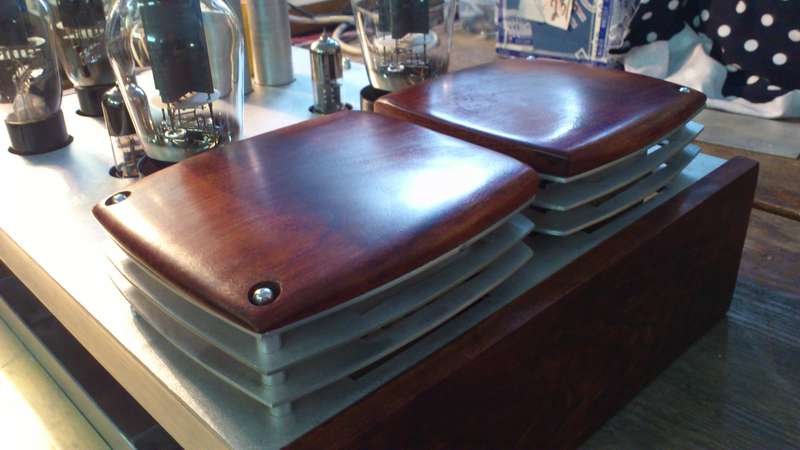

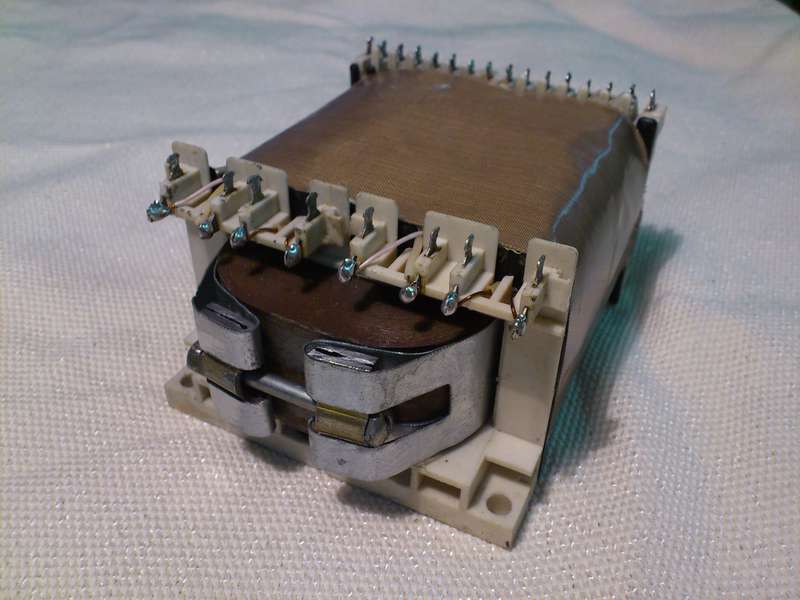

Третий усилитель уже показывал, однотакт на 300B, в раскачке 6Э5П, выходники на железе ОСМ-025, на намотку одного транса уходила неделя. Силовик мотал тоже сам, за основу взял трансформатор от Орбиты-107. Питание кенотронное на 5Ц3С. Усилитель получился очень хорошим, звучит великолепно, частотка от 17 до 35 000 Гц без завала, мощность максимальная 6 Вт. на канал. Ну гармоник конечно много, на макс. мощности 10%, как и заявлено на этот выходной каскад. Вес этого усилителя 18, 7 кг. Вчера взвесил. Трансформаторы очень тяжелыми получились, пришлось максимально облегчать конструкцию при сборке.
Вот тут есть тема:
http://rt20.mybb2.ru/viewtopic.php?f=2&t=15690 можно посмотреть.

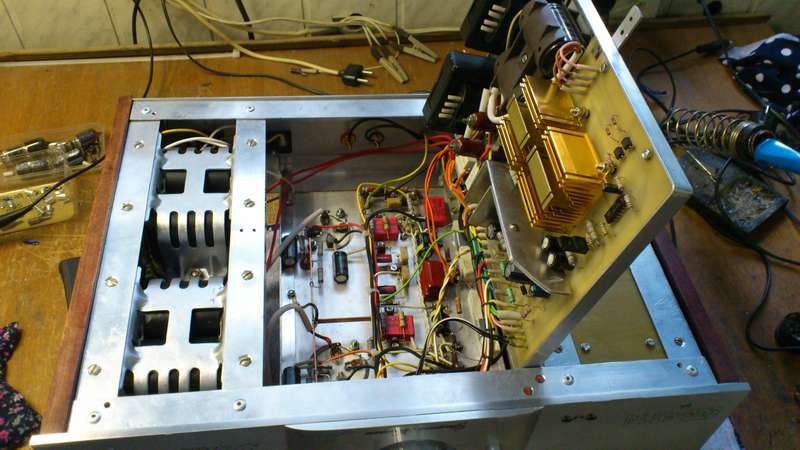

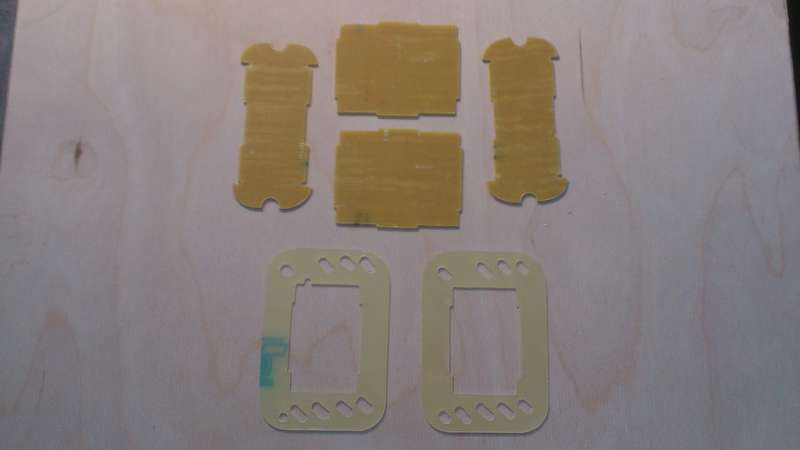

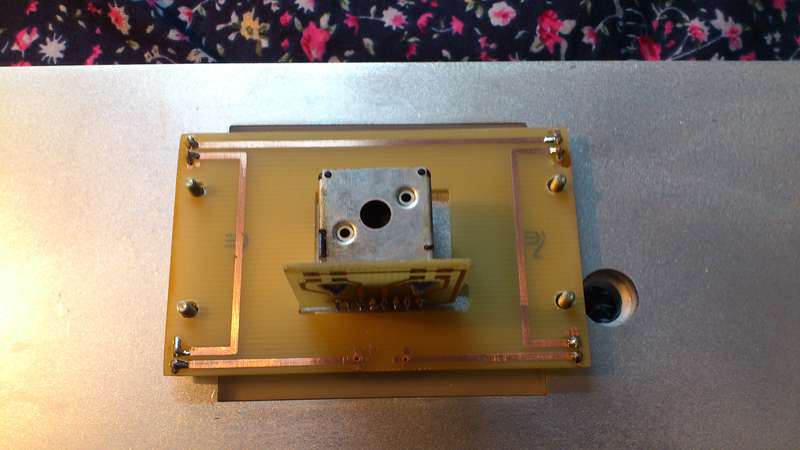

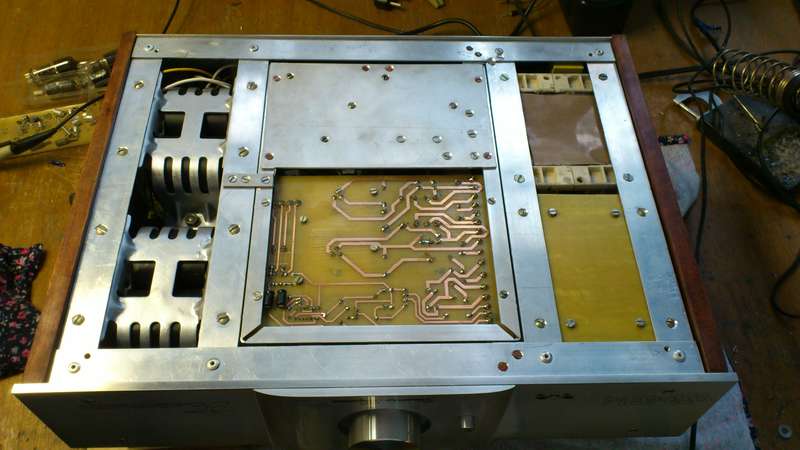

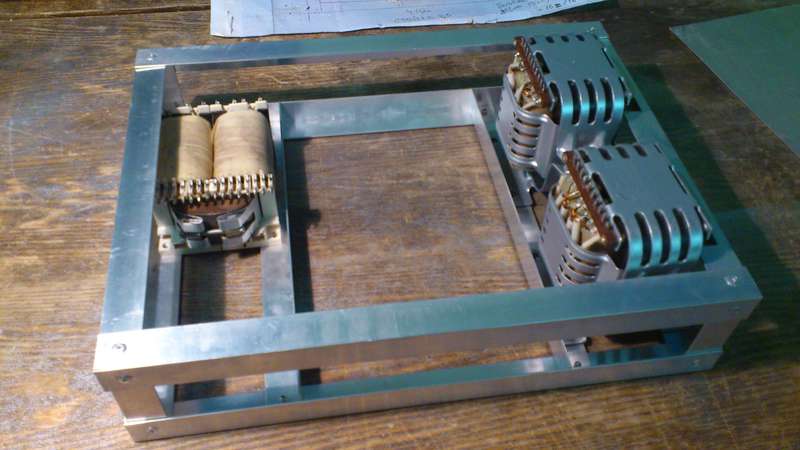

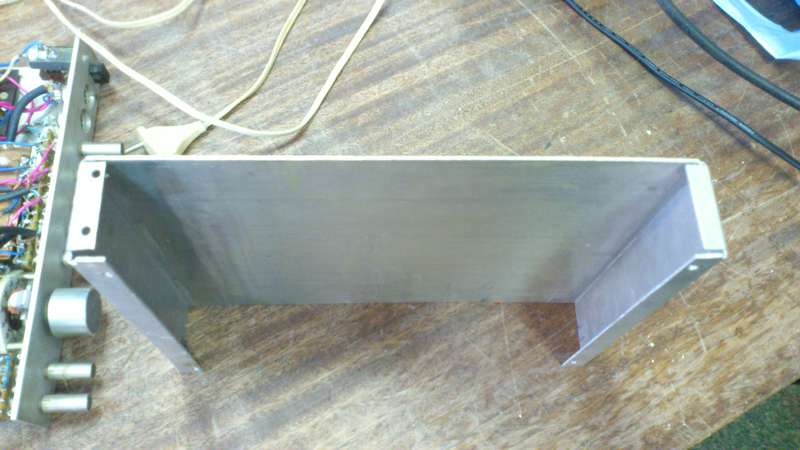

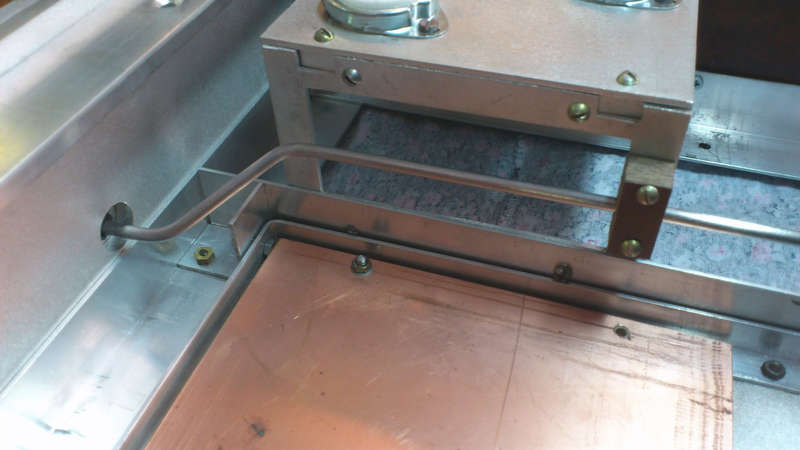

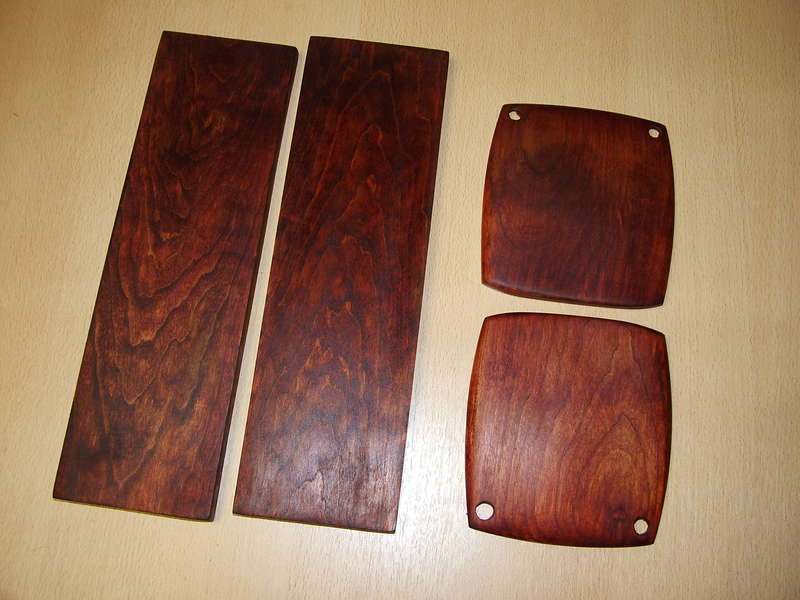

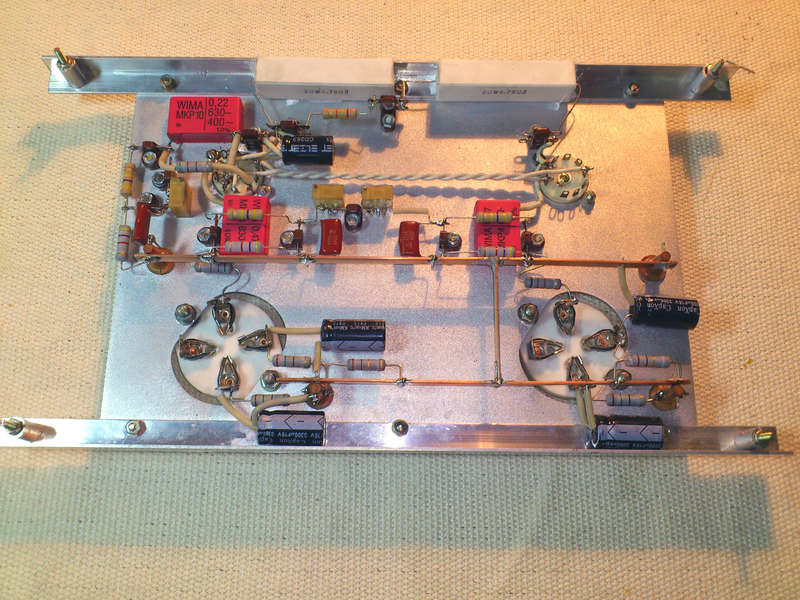

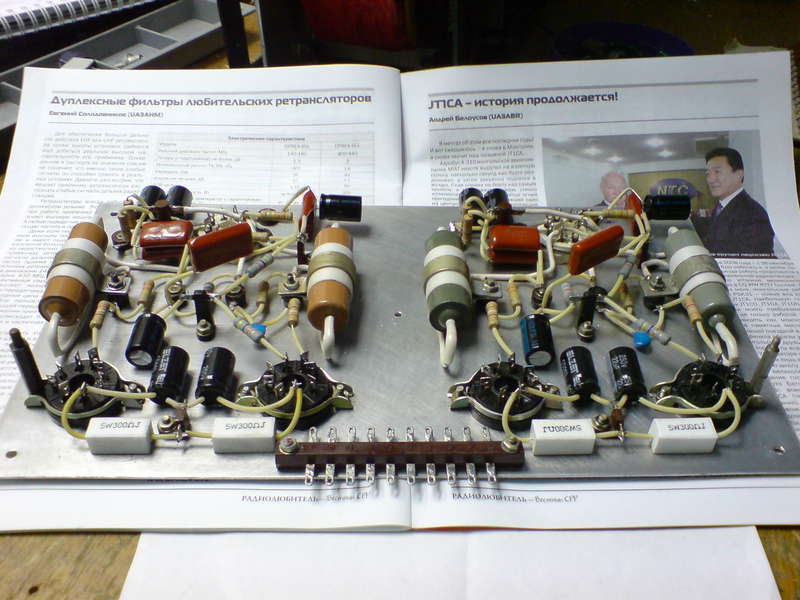

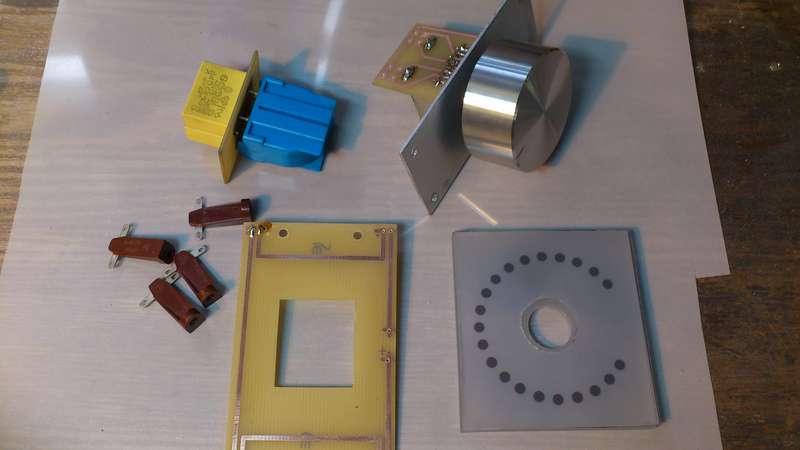

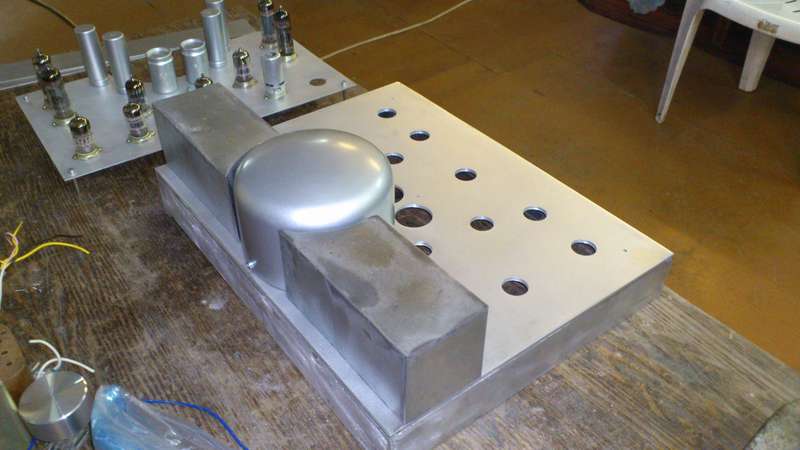

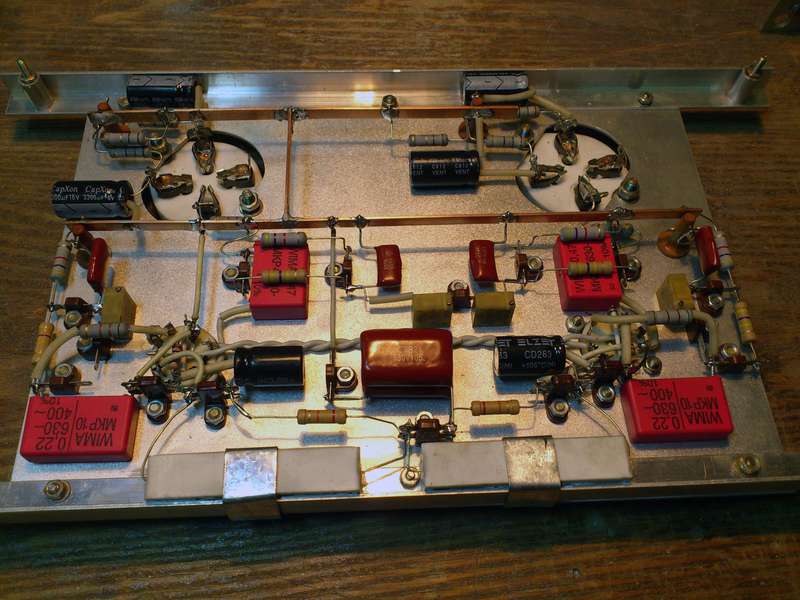

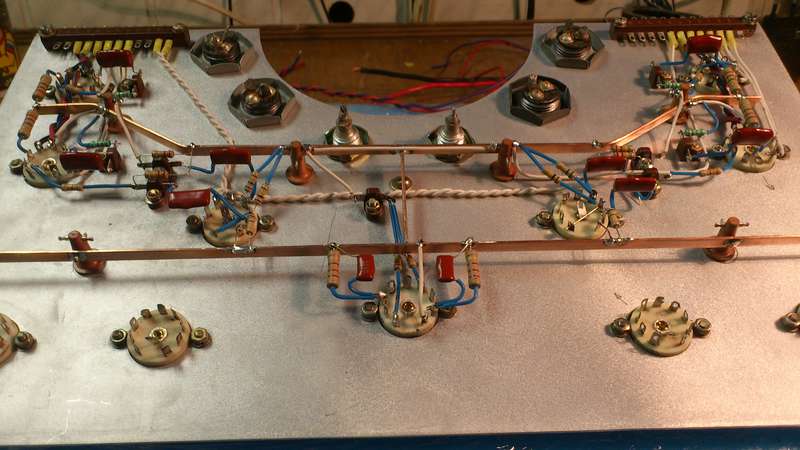

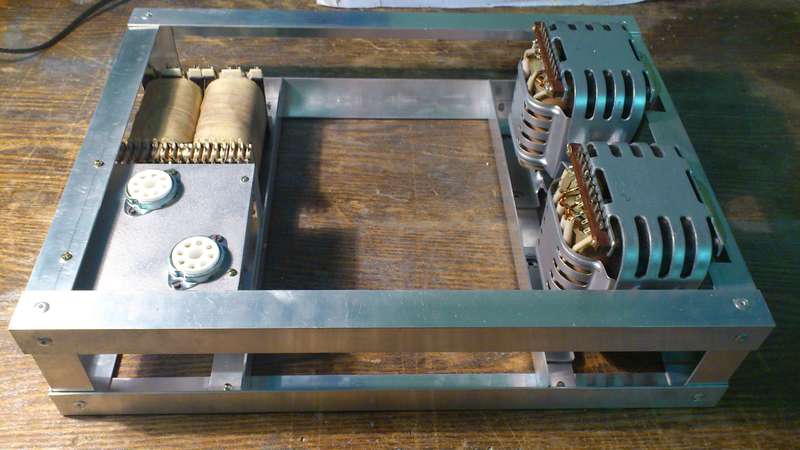

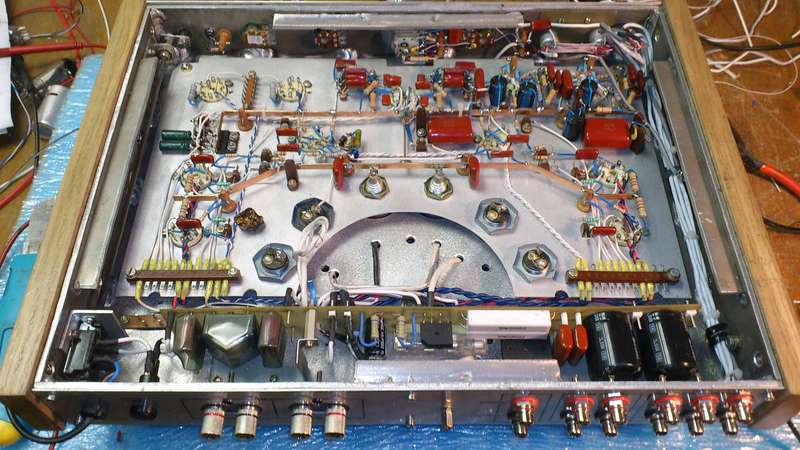

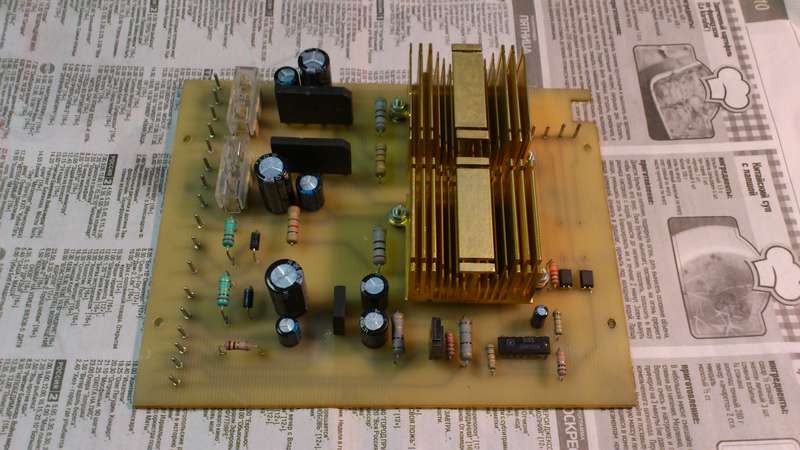

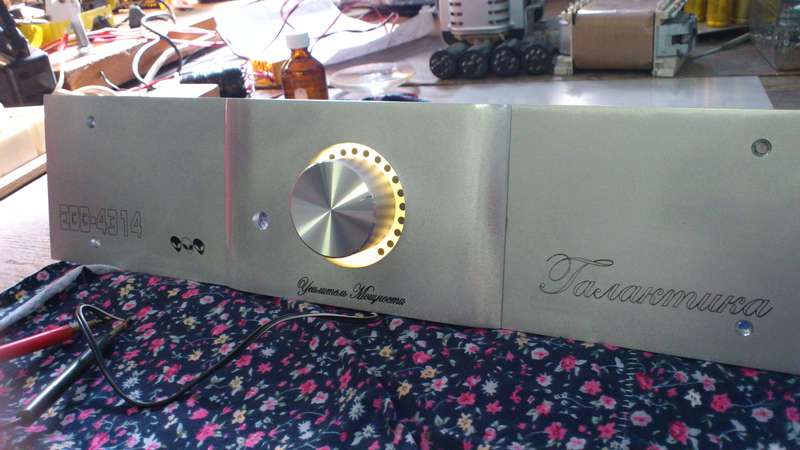

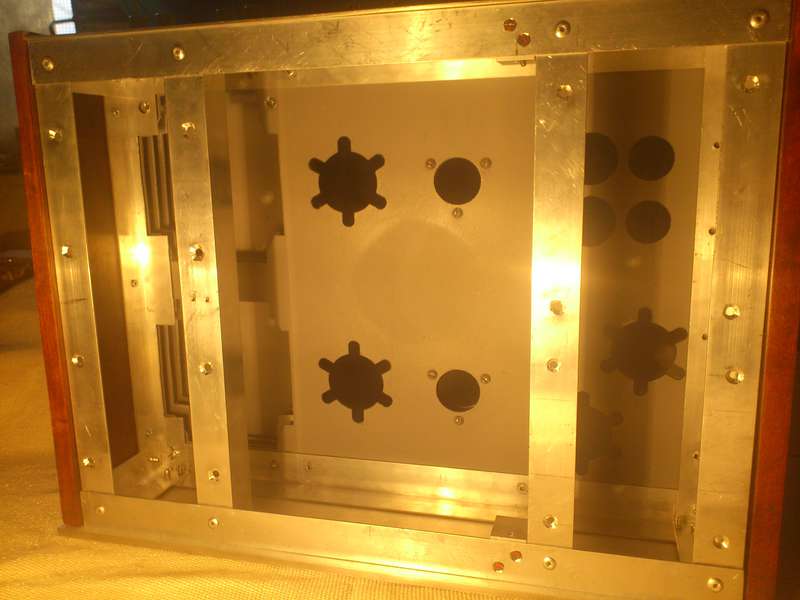

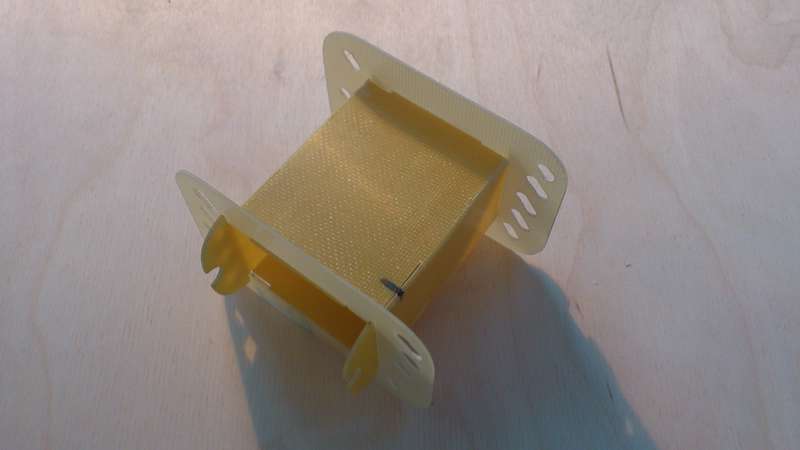

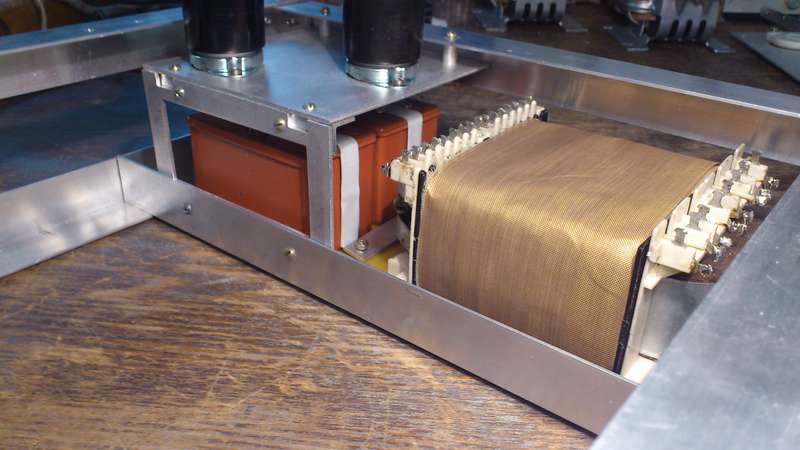

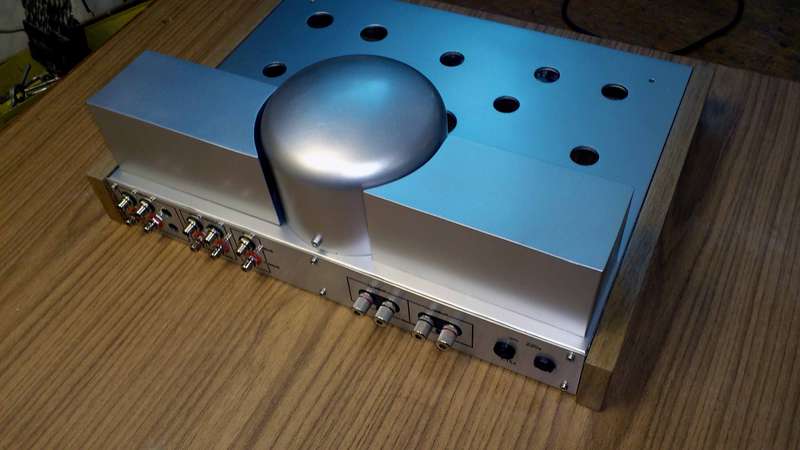

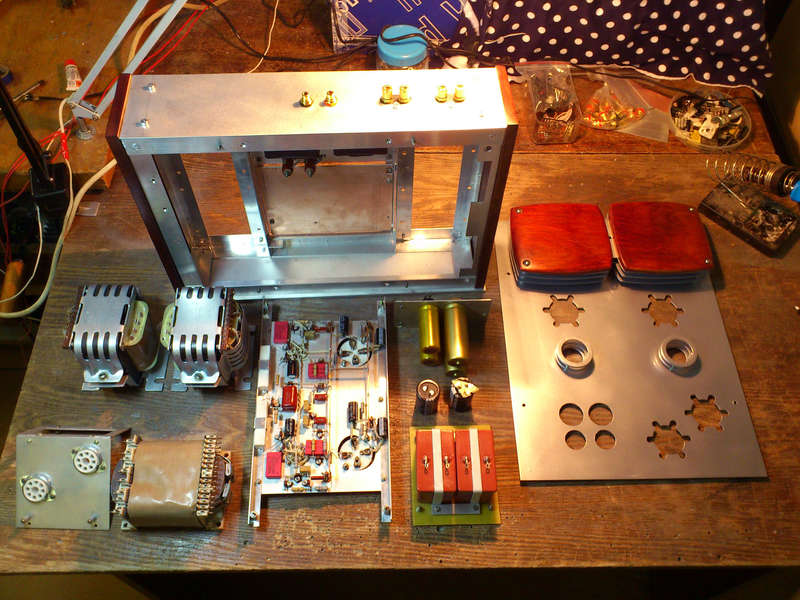

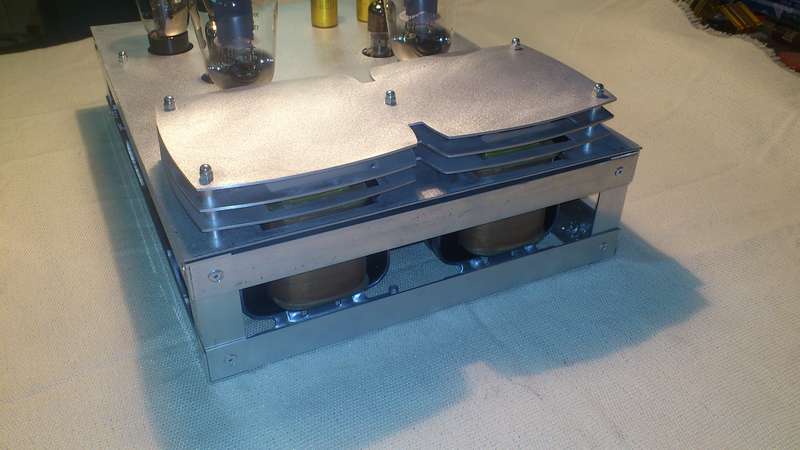

Вот ещё несколько картинок, сборки последнего усилителя.
]
Так что приходиться выбирать ..

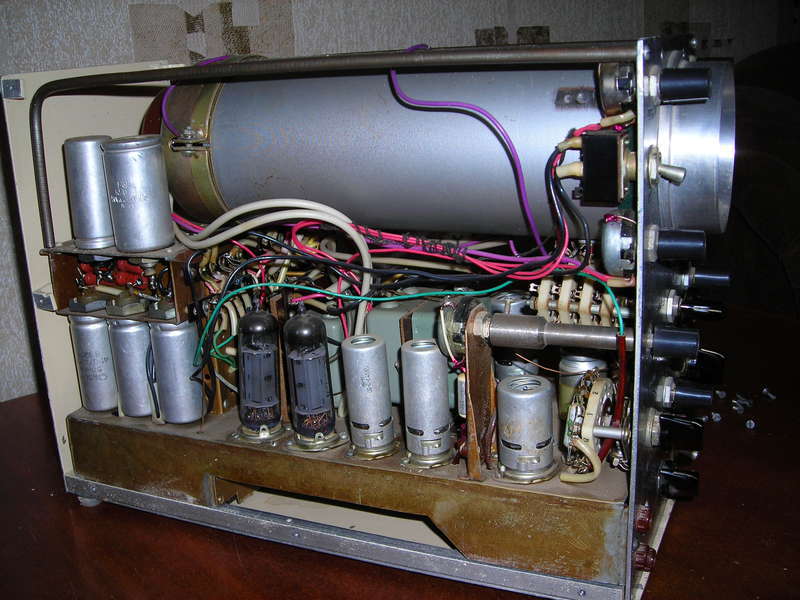

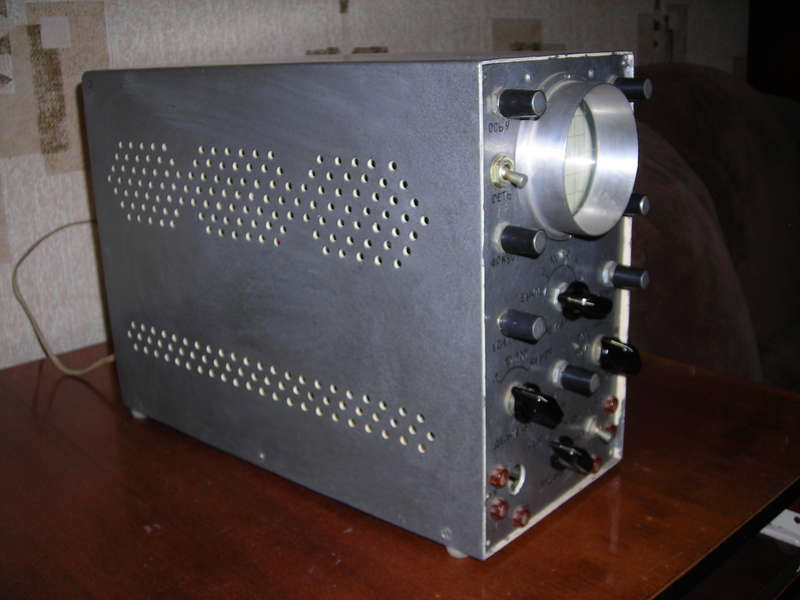

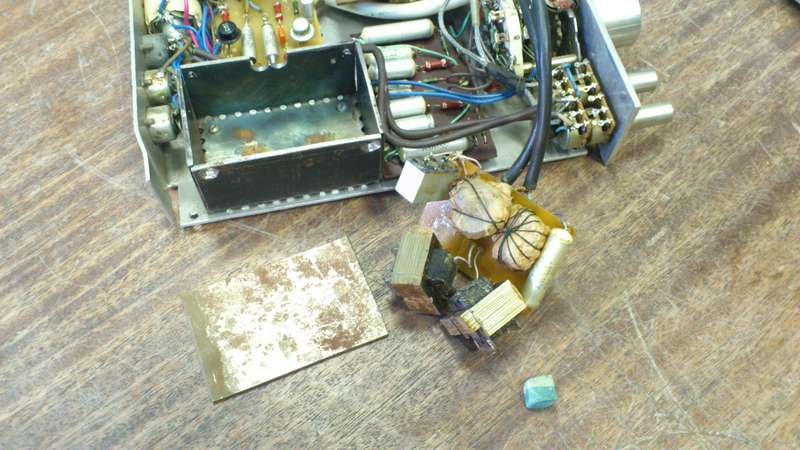

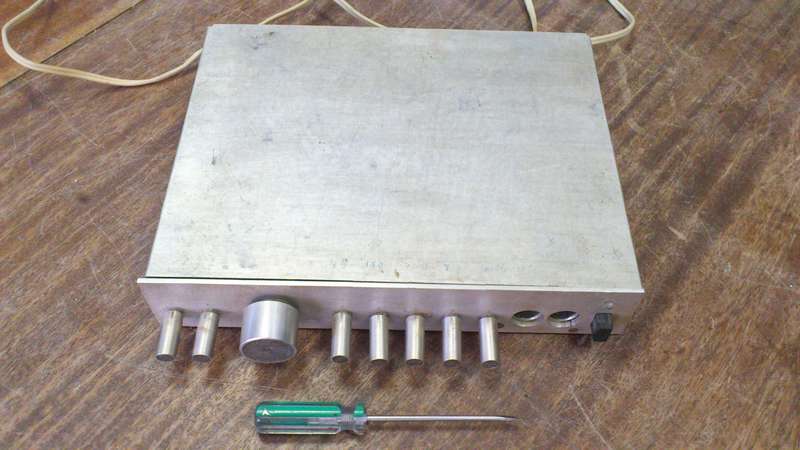

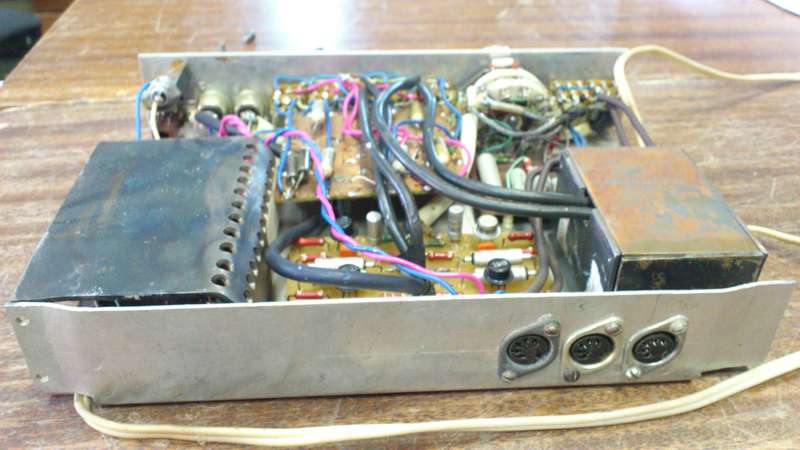

. Пару лет назад вытащил его с антресолей, сфотографировал и обратно забросил
