Муз. Центр lg fr686

[foker]

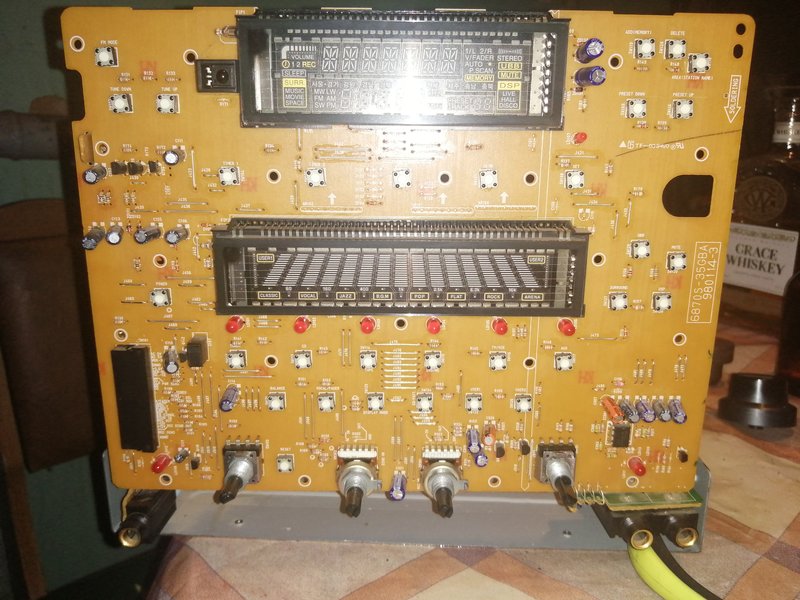

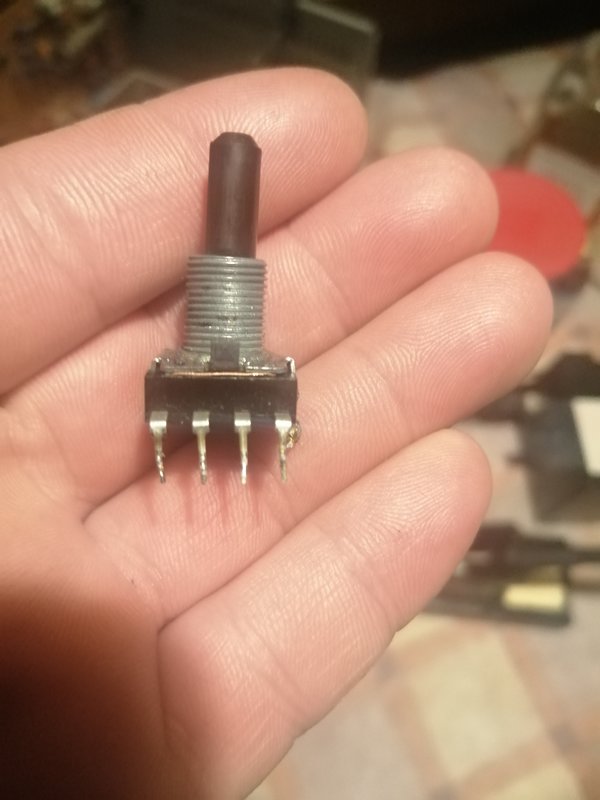

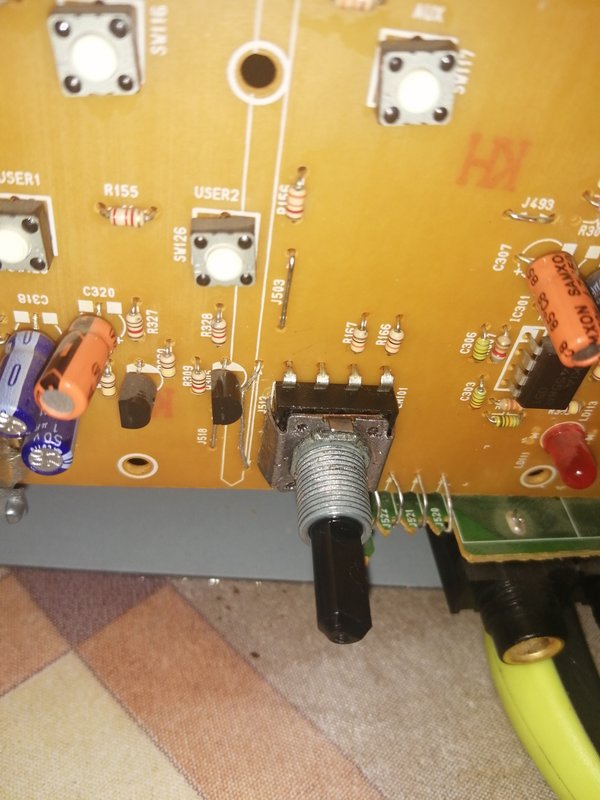

Здравствуйте товарищи! Приобрёл на днях такой аппарат, всё работает, всё радует кроме двух нюансов. Один дисплей тот, который отображает aux, радио, диски, светит тусклее чем остальные два дисплея, всего их три. Какие конденсаторы идут на питание трёх дисплеев и какой конденсатор идёт именно на этот дисплей? Ещё регулятор громкости глючит энкодер, какой можно туда поставить аналог? Сразу говорю схемы читать не могу, не мастер в этом деле, могу только перепоять по подсказке. В аиве 999ой помогло, показали какие кондёры идут на дисплей, поставил новые и дисплеи засияли.

[gsmart]

А почему вы решили, что дело в конденсаторах, а тупо не потеря эмиссии индикатора, и не выгорел люминофор?

[vatsur]

Сразу говорю схемы читать не могу, не мастер в этом деле, могу только перепоять по подсказке

Ещё бы схему посмотреть. Может непропай. Смотрите почерневшие детали и пайку в районе индикатора, разъёмов...
Так же обратите внимание на аномальный нагрев какой-нить из деталей.

[foker]

Кондёры нашёл которые поменять, а не поменяв не выяснить сел ли сам дисплей от времени или нет. Они слева от дисплея, по номерами150 и 153, на Нижний дисплей, 155 и 152 почему-то в верху отвсех.

[vatsur]

C150, С153 - 22мкф, 50вольт.
С154,С151 - 0,022мкф
R185, R195 - 10 Ом параллельно.
До кучи ещё R191 и R193 - 4,7 Ом параллельно.
ZD101 и ZD102 - стабилитроны 8,2 вольта.
R117 - 10 Ом на нём, точнее 28 нога разъёма CN101 -30 вольт
ну, и так далее, вокруг, да около.

[foker]

C150, С153 - 22мкф, 50вольт.
С154,С151 - 0,022мкф
R185, R195 - 10 Ом параллельно.
До кучи ещё R191 и R193 - 4,7 Ом параллельно.
ZD101 и ZD102 - стабилитроны 8,2 вольта.
R117 - 10 Ом на нём, точнее 28 нога разъёма CN101 -30 вольт
ну, и так далее, вокруг, да около.

А можно поставить C150, С153 - 33мкф, 50вольт, вместо 22мкф, 50вольт?

[vatsur]

Можно. Только это нужно? Он неисправны?

[foker]

Выпаял все четыре кондёра, включил в сеть дисплеи работают оба и без них, значит это не те?

[foker]

А причина того что он тусклый это то что блядская фирма лыжы тупо сэкономили на комплектующих и запитала именно этот дисплей напрямую с накальной обмотки транса исключив из цепи питания примитивный вч преобразователь на 2 транзисторах. Вот нити накала и выжгли весь дисплей нахрен.. Вот фото запитки дисплея блока TAPE& CD.
Преобразователь питалова на 2 транзисторах обведен красным.

[foker]

А вот фото для сравнения двух других дисплеев.
Один из которых также запитан от своего личного преобразователя на все тех же самых 2 транзисторах (линии питания нарисованы красным цветом) а второй-тупо питается от того что выдаст ему трансформатор в линию питания (фиолетовые линии на снимке).
Никаких преобразователей питающего напряжения на третьем дисплее нету.
Это не только в моём центре, но и на всех других в интернете.

[foker]

Этот ответ и фото мне прислали с другого ресурса, походу надо забить на этот дисплей, насколько хватит.

[vatsur]

foker, ну, начинать нужно с проверки всех питаний, в данном случае анодное напряжение, накал... А если менять "в слепую", то можно всю жизнь посвятить.

[foker]

Спасибо всем, закрываем дискуссию!

[gsmart]

Вот нити накала и выжгли весь дисплей нахрен.

Так я об этом в самом начале написал, а Вам дай конденсаторы менять...
