Опознание ШИМ з/у от шуруповерта.

[Rrr751]

Доброго времени.

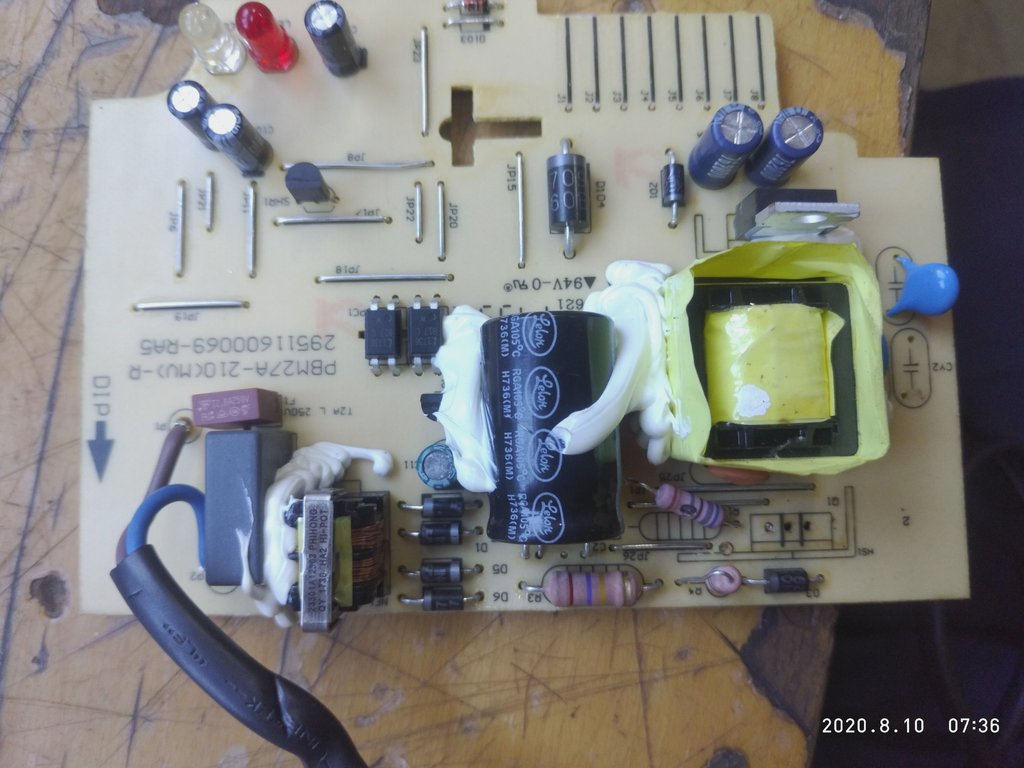

Имеется з/у для шуруповерта.

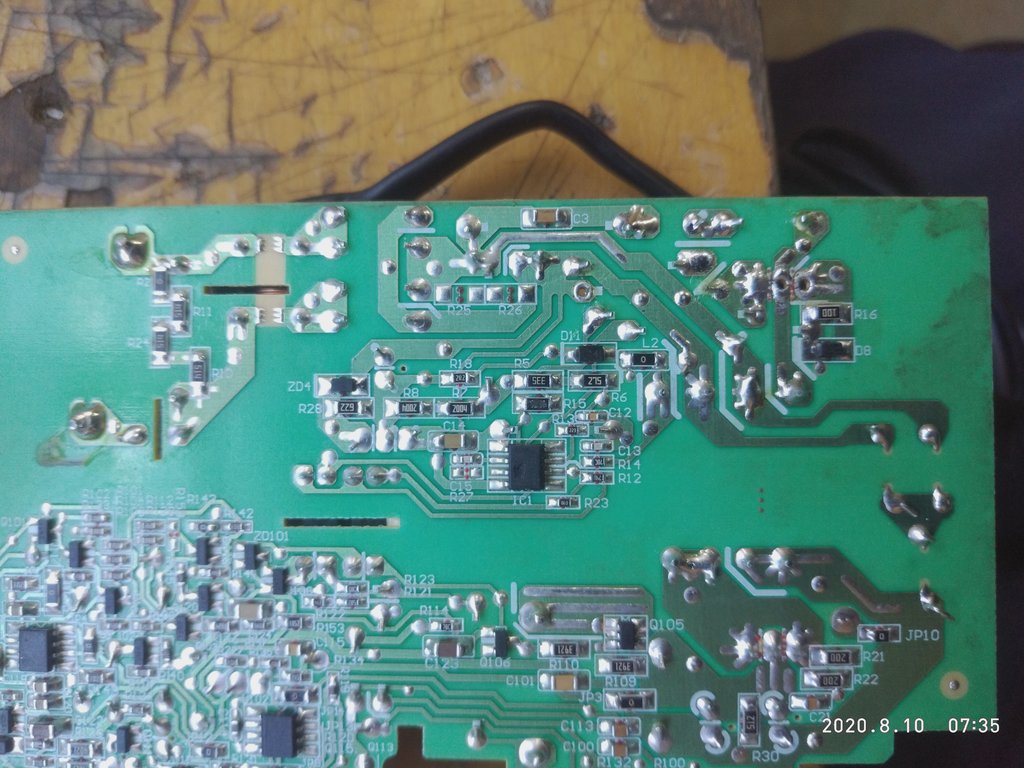

По неизвестной причине выгорела горячая часть ИИП.
Полевик (STP10NK60ZFP),ШИМ (маркировка не читаема,т.к.в корпусе выжгло отверстие),часть обвязки ШИМ.
В виду желания восстановить з/у может кто подскажет как опознать выгоревший шим?

[Xell]

Можно попытаться подобрать ШИМку по этой таблице: https://remont-aud.net/ic_power/
И неплохо бы фотку сгоревшей микросхемы крупным планом.

[HyC]

Там ее по распиновке скорее всего даже узнать можно. Я не дохрена спец в их ассортименте но обычно в недорогих зарядках применяется всего две-три ходовых шимки из общей номенклатуры.

А таблица шикарная, не знал о ее существовании. Да еще с сортировками.

[FAI4]

Возможно типа TDA4605

У нее
4 - Общий
5 - на затвор силового транзистора
1 - сигнал ОС

[HyC]

С вероятностью близкой к 100% да, биполярники по моим наблюдениям попадаются только на прямоходах.

[Rrr751]

Спасибо за таблицу.

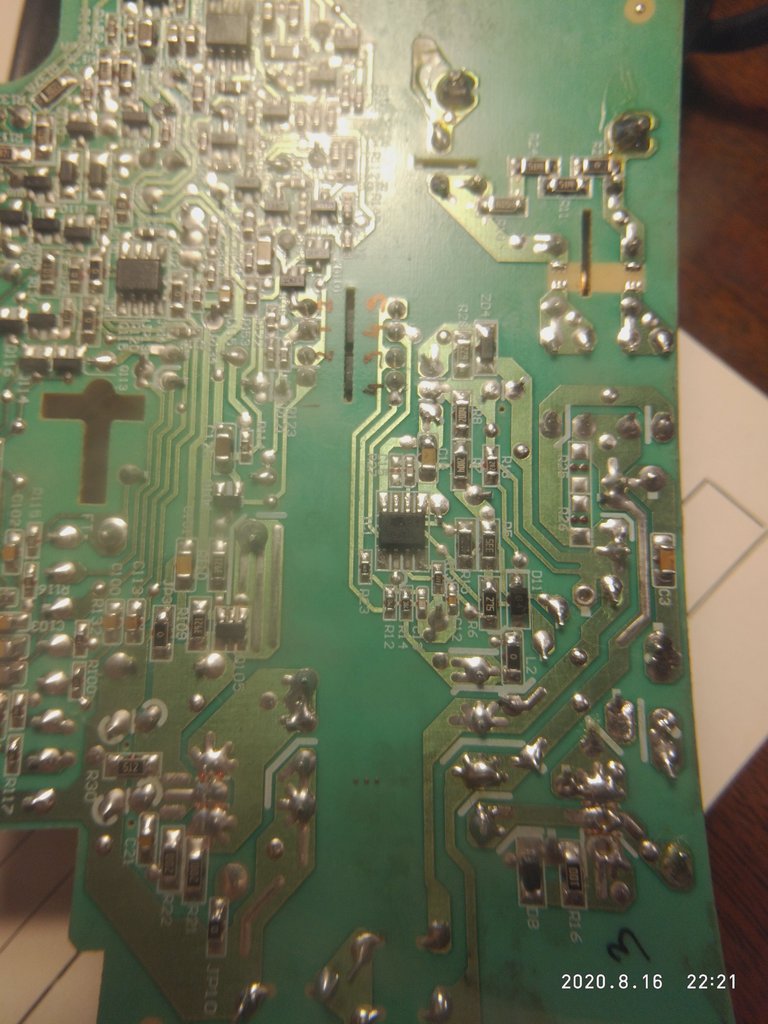

Отрисую кусок схемы ,буду сравнивать.

[Rrr751]

Увы мимо . ( не сыскал подобного в таблице..)
7 нога МС на затвор полевого транзистора
5 Общий
1 пуст
2 на оптопару
8 Питание МС .

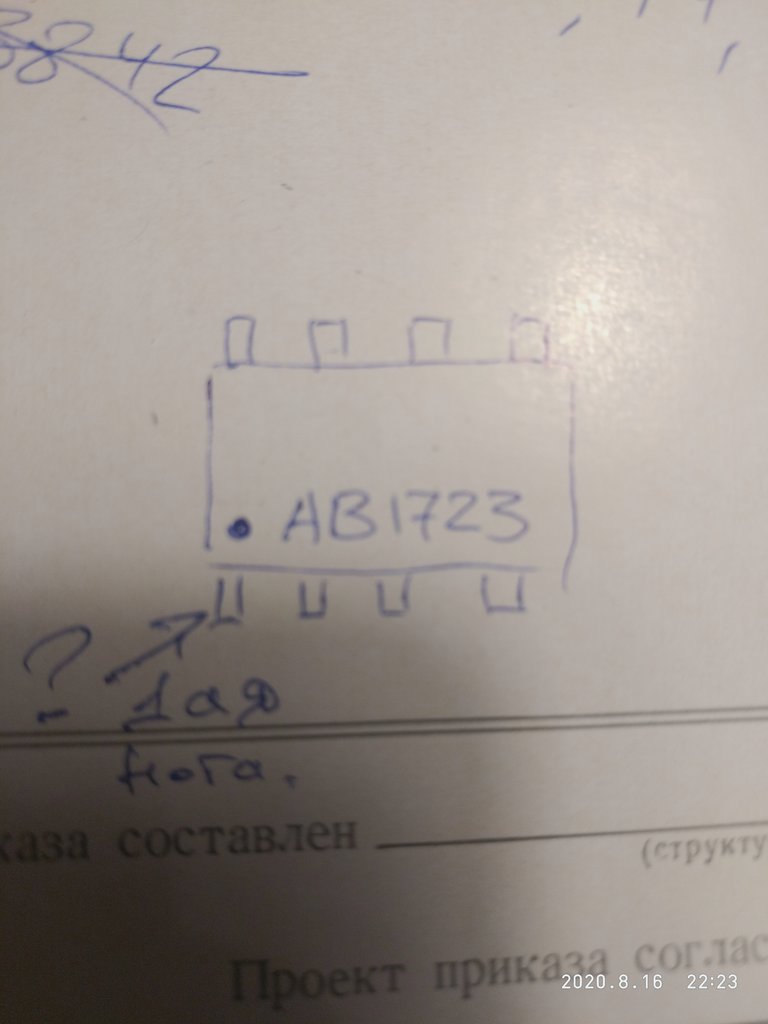

рассмотрел последую строчку маркировки МС (АВ1723)
Возможно неправильно оределил ключ МС ( указатель первой ноги)?
Исходил из точки внизу ..

П.С. Судя по всему 1 ую ногу определил все же правильно ..печаль тогда .

[FAI4]

Существует такой контроллер 1723
но он напрямую подключается к сетевому напряжению

https://www.nxp.com/docs/en/data-sheet/TEA1723AT.pdf

[Xell]

А в верхней строчке что написано? Дырку-то я вижу, но справа от неё два каких-то символа, кажется, виднеются - на фото ничего не разобрать.

[Xell]

В общем, вот: http://monitor.espec.ws/section8/topic269379.html
iW1710

[Rrr751]

Xell,в точку,спасибо!
В виду моего зрения вопрос еще такой.

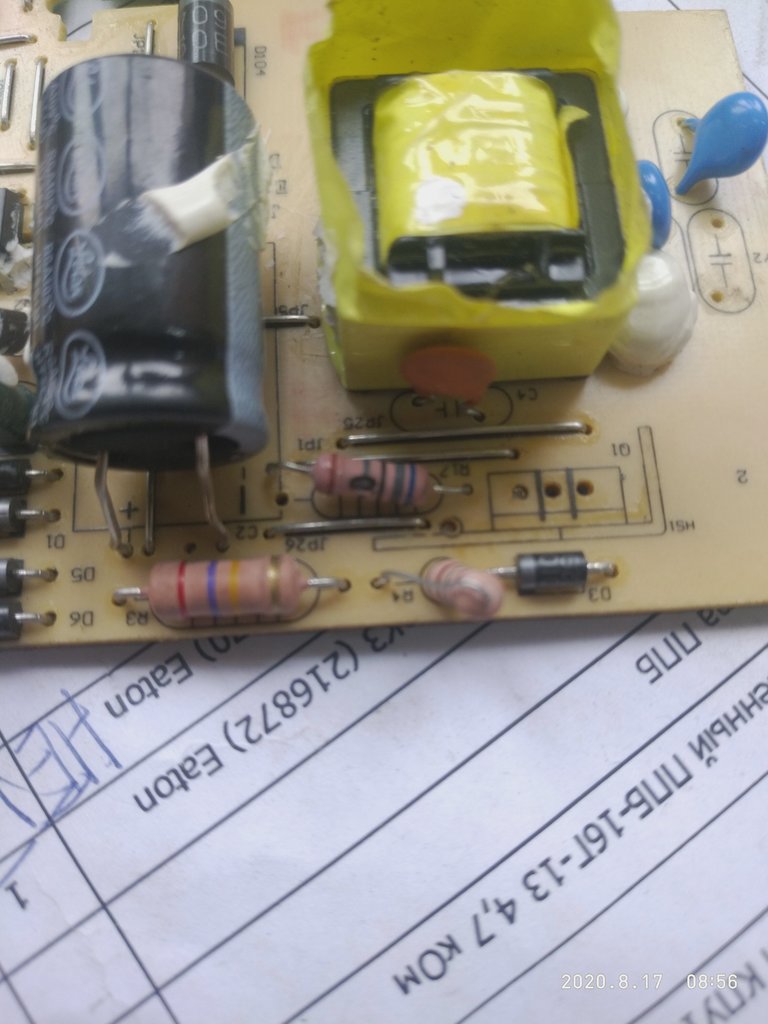

Оборванный резистор (1Вт)идущий от истока полевого транзистора на общий .
Имеет 5 полосную маркировку.
Вроде как красный,серый,коричневый,серый,синий.
Получается 28кОм...На сколько это адекватный в виду моего зрения номинал в цепи исток полевика -общ.?

[oldmao]

Не с того конца цвета считаете. 6,8 Ом получается.

[Rrr751]

красная полоса казалась ближе к торцу резистора..

[Xell]

Не с того конца цвета считаете. 6,8 Ом получается.

Не многовато ли, 6,8 Ом? В 0,68 Ом поверил бы сразу, а так... Впрочем, вот тут тоже говорится про 0,68: https://forum.cxem.net/index.php?/topic ... nt-2685252

[oldmao]

Смущает цвет полоски, на которой прогар. Для 0,68 Ом должна быть золотистая.

[сенчик 54]

привет занимался зарядниками пришел к выводу в определенную модель ставят шимку свою под заказ в продаже не найдеш только если с разбора

[Rrr751]

Наконец то приехала с Китая мс ШИМ. стал еще раз проверять схему на предмет выявления горелок...
И нащел еще стабилитрон ZD4....Стоит он в параметрическом стабилизаторе на биполярном транзисторе который в свою очередь питает ШИМ iW1710 .Маркиовку хоть не вижу на корпусе стабилитрона...Подскажите,на какое U номинальное сабилизации должен быть данный стабилитрон(12В?)
п.с.Вот стр из описания шима...

[FAI4]

Напряжение запуска ШИМ-контроллера (по питанию) от 12 вольт (у некоторых экземпляров запуск от 13.2 вольт).
Предельное напряжение по питанию - до 18 вольт.
Рабочее - до 16 вольт.
Т.е. видимо нормальное питание в пределах 14..15 вольт.
Соответственно стабилитрон на +0.7 вольт повыше.
Т.е нужен стабилитрон на 14...16 вольт где то.

Стабилитрон на 15 вольт будет в самый раз
(при этом напряжение питания ШИМ- контроллера будет порядка 14.4 вольт)
