Индуктивность Mc34063 стабилизатор

[Nonrochka]

В широко известной микросхеме имеется катушка индуктивности, 200-240 Мг ,
в чем будет разница, если ее намотать на галтельке или на кольце?

[Samodelkin]

На всякий случай пишите по русски- 220 мкГ.
А то многие путают mH и uH.
Лучше мотать на галтелке, на 99% в насыщение не влезет.
Кольцо - можно, но НЕ ферритовое.
Альсифер например подойдёт..

[Nonrochka]

Samodelkin

Лучше мотать на галтелке,

где их взять... а кольца есть...

[Nonrochka]

Samodelkin
это же Мкг? UH
http://www.ebay.com/itm/20PCS-220uH-6x8 ... SwIwhWSVPp

И если смотреть калькулятор
http://payalo.net/index.php?do=static&page=dc-dc
Частота преобразования
Напряжение преобразования на нагрузку
Их какие выбирать?

[gsmart]

А на кольце аккуратно сделать пропил дремелем с алмазным кругом или болгаркой что бы образовать зазор не?

[Nonrochka]

gsmart

А на кольце аккуратно сделать пропил дремелем с алмазным кругом или болгаркой что бы образовать зазор не?

Вот это был след вопрос))) Как с языка))) Получается если колечко пропилить, то и мотать то проще+ и можно использовать))Только я вот не пойму, вверху ссылка на калькулятор, там есть такие параметры Частота преобразования
Напряжение преобразования на нагрузку
, мне надо зажечь для проверки лампу Ин-1 от 3,7 вольта с этим преобразователем, на выходе надо получить 200 вольт ток 3ма.

[Serjio]

Читаю ваши темы и диву даюсь... Есть такая поговорка: От ... головы нет рукам покоя. Чтобы проверить ИН-1 достаточно сети 220 вольт, одного резистора и одного диода. Если не можете прочитать документацию по микросхеме, то может проще найти готовое решение???

[Nonrochka]

Serjio

Чтобы проверить ИН-1 достаточно сети 220 вольт,

а если нет такой рядом розетки?

решения есть и много,

220 мкГ(микро генри) по буржуйски это 220 mH
220 Мг(мили генри) по буржуйски это 220uH

[Serjio]

В Москве электричество кончилось???? Вот это номер...приезжай у меня ещё пока есть.

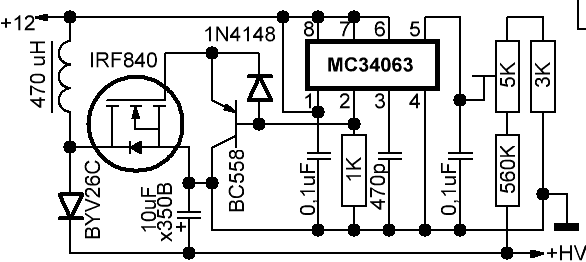

А если серьёзно, то из 3,7 сделать 200 вольт очень проблематично...проще розетку найти, а вот из 12-ти вполне возможно:

[Nonrochka]

Serjio

В Москве электричество кончилось???? В

Нет, не закончилось))) При покупке и проверки ламп, это не плохая нужная штука)) а у вас я смотрю подстроечник стоит, это хорошо, можно изменять выходное напряжение)) Какой там диапазон? и катушка, будь она не ладна 470 uH(470 мили генри или мили генри? )

[IS]

220 мкГ(микро генри) по буржуйски это 220 mH
220 Мг(мили генри) по буржуйски это 220uH

Наоборот..

[Nonrochka]

IS

Наоборот..

ох... опечатался точно. Спасибо.

Я не пойму, но моей схме mH указано на схемеSerjio uH

[Eats]

Лучше мотать на галтелке,

Галтель — это фаска такая круглая или инструмент для её изготовления. А тот сердечник — гантель!

[Serjio]

Сложно с вами: даташиты вы читать не хотите...единицы измерения индуктивности путаете. И на вашей на моей схеме везде МИКРО генри. Обозначается либо греческой буквой µ(мю), либо английской-u.

миллигенри-мГн-mH
микрогенри-мкГн-µH
наногенри-нГн-nH
пикогенри-пГн-pH

Катушку такую можете или купить(10-15 руб), или вытащить из неисправных энергосберегающих ламп.
Кстати таблицу единиц СИ проходят по Физике где то в 7-ом классе!

[Nonrochka]

Serjio
Спасибо за ответ! А не то что не которые которые только вякают, показывая свою важность, хотя на самом деле просто олухи))

Кстати таблицу единиц СИ проходят по Физике где то в 7-ом классе!

С этим согласен, запутался, каюсь))
Но если мы(все на форуме) проходили что то по физике в школе это не значит что должны все 100% помнить. Те кто с этим сталкивается часто да, а те кто 20 лет назад это проходил, банально могут забыть.
