Расположение каналов на головках 6А24.510 и 6В24.510

[lubitel starogo]

Была где-то на компе картинка, но не мог найти.
Нужна картинка или просто подскажите какие выводы на какие каналы.

Жду помощи.

[владлен]

дык как на всех 1-4 дорога- левый канал у кромки ленты,верхняя если положить агрегат , 3-2 правый канал, или что то не понял в вопросе. Или Про фазировку?

[ewgen227]

Была где-то на компе картинка, но не мог найти.
Нужна картинка или просто подскажите какие выводы на какие каналы.

Жду помощи.

В гугле забанили? Цоколевка как и у всех голов, 510е ничем не отличаются. http://www.rt20.mybb2.ru/viewtopic.php?p=544622#p544622

[владлен]

дык как на всех 1-4 дорога- левый канал у кромки ленты,верхняя если положить агрегат , 3-2 правый канал, или что то не понял в вопросе. Или Про фазировку?

уточню. а то еще не правльно поймут, обругают идиотом, 1-4 - это дорожка на ленте а не номер выводов головы, выводы бошки 1, 2, А для 3-2 дорожки на ленте (правый канал) выводы головки 3,4. Обмотки л и п включаются синфазно, не знаю. что тут еще объяснять, щас на 30 страниц насоветуют

[ewgen227]

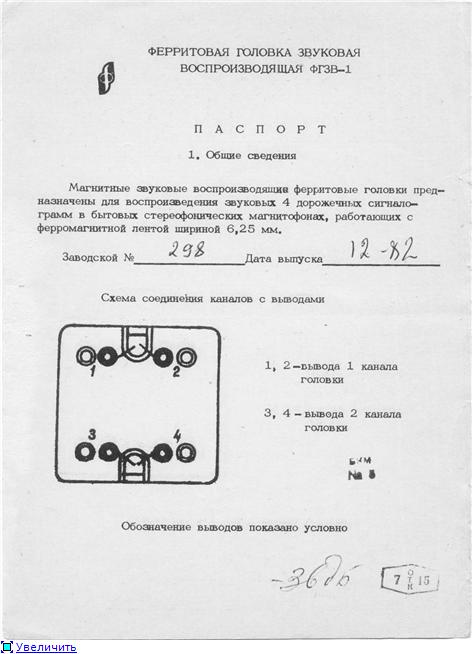

Выше уже писал, со ссылкой !!! На этом же форуме! Но просят то картинку

[владлен]

Выше уже писал, со ссылкой !!! На этом же форуме! Но просят то картинку

дык теперь надо фото бошки в реале - вид сзади с припаяными проводами. Развитие темы - куда общий паять. а куда вход УВ или выход УЗ, где экран паять.....И что думает народ о фазировке ГВ относительно ГЗ... Еще и нумерация выводов может оказаться условной.

[Eats]

подскажите какие выводы на какие каналы.

Ой, да было бы там каналов, а то раз, два - и обчёлся! Всего-то навсего: верхние выводы на верхний канал, нижние - на нижний. ВСЁ! Какие ещё нужны картинки? Голых баб на фоне аппаратуры?
