Забавные картинки, поясняющие принципы радиоприема

#1

#1 Сообщение Андрей Н » 12 сен 2009, 19:06

Скопировал из книжки:
МРБ выпуск 428
А.Г.Соболевский. Рассказ о радиоприемнике. 1962 год.
Иллюстрации художника Д.П.Мощевитина.

Смотрите, что выдал Мощевитин :-D

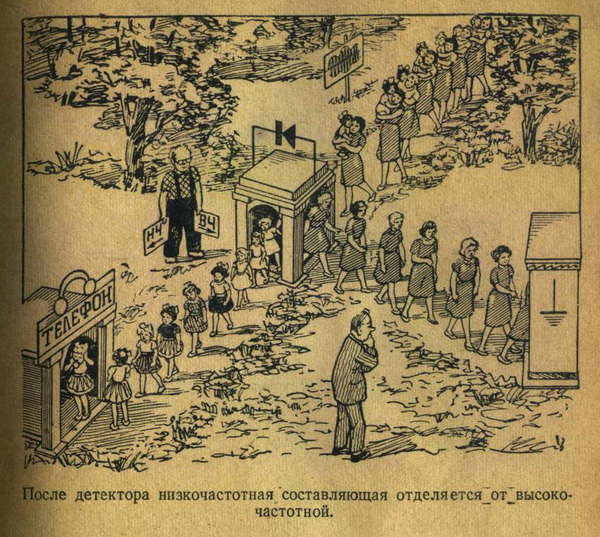

Про детектор:


Про приемник прямого усиления:


Придумано гениально:
Несущий радиосигнал - женщины несущие детей (низкая частота).
Женщины в белых и черных платьях символизируют несущие различных частот!!!

Немножко пугают женщины в черном с детьми на руках, уходящие под землю :-D (заземление)

Дмитрий
Сообщения: 316
Зарегистрирован: 10 сен 2009, 12:24
Откуда: Россия, город Москва.
Поблагодарили: 1 раз

#2

#2 Сообщение Дмитрий » 12 сен 2009, 20:30

А чего пугать то, оно и на самом деле так.
С уважением BOOTY

Ирина

#3

#3 Сообщение Ирина » 12 сен 2009, 20:33

Оригинально придумано.

Аватара пользователя
ТоварисчЪ
Сообщения: 93
Зарегистрирован: 12 сен 2009, 20:41
Откуда: Московская губерния

#4

#4 Сообщение ТоварисчЪ » 12 сен 2009, 21:32

Концлагерь какой-то ]:->

Аватара пользователя
Андрей Н
Сообщения: 2916
Зарегистрирован: 10 сен 2009, 21:50
Откуда: г.Нижний Новгород
Благодарил (а): 92 раза
Поблагодарили: 84 раза

#5

#5 Сообщение Андрей Н » 12 сен 2009, 21:51

ТоварисчЪ писал(а):Концлагерь какой-то ]:->
Точно! Вот это и пугает.
Одно дело когда высокочастотные токи уходят в землю, а другое дело женщины с детьми...

Аватара пользователя
Андрей Н
Сообщения: 2916
Зарегистрирован: 10 сен 2009, 21:50
Откуда: г.Нижний Новгород
Благодарил (а): 92 раза
Поблагодарили: 84 раза

#6

#6 Сообщение Андрей Н » 13 сен 2009, 07:15

Хорошо, что художник не догадался рисовать беременных женщин.
Но он все же пытался вложить свое отношение к происходящему и изобразил женщину в белом после детектора уставшую и с "отваливающей рукой".

Еще предполагаю, что художник сломал зубы пытаясь изобразить супергетеродин :-D

Вот так бы выглядел супер-гетеродин в картинках:
Вариант 1 (концлагерный):
Сигнал гетеродина: шеренга высоких солдат с автоматами.
Смеситель и УПЧ: тюрьма
ПЧ сигнал: женщины с укороченными ногами, продолжают тащить детей.

Вариант 2 (развеселый):

Сигнал гетеродина: очередь высоких грузин в кепках и с цветами.
Смеситель и УПЧ: ресторан
ПЧ сигнал: счастливые женщины на полусогнутых нагах, продолжают тащить детей.
Последний раз редактировалось Андрей Н 15 сен 2009, 12:15, всего редактировалось 1 раз.

Аватара пользователя
ТоварисчЪ
Сообщения: 93
Зарегистрирован: 12 сен 2009, 20:41
Откуда: Московская губерния

#7

#7 Сообщение ТоварисчЪ » 13 сен 2009, 07:50

Андрей, супергетеродин - супер :-D
Но, женщины должны быть не на полусогнутых и укороченных, а
значительно помолодешие до одного возраста, согласно законам жанра, с миллионов лет сразу до возраста ПЧ.
Представь себе, женщины стандартного возраста тащат на руках
буйных детишек от ясельного состояния до лохлатых хиппарей :)

Ирина

#8

#8 Сообщение Ирина » 13 сен 2009, 08:19

Андрей Н :ROFL:
Обратила внимание - атмосфера на новом движке по сравнению со старым здесь более добродушная.
Мальчики, так держать! :thumbs_up

Аватара пользователя
Андрей Н
Сообщения: 2916
Зарегистрирован: 10 сен 2009, 21:50
Откуда: г.Нижний Новгород
Благодарил (а): 92 раза
Поблагодарили: 84 раза

#9

#9 Сообщение Андрей Н » 13 сен 2009, 08:25

Немного не согласен, Коллега-Товарищ.
Предполагаю, что идея Мощевитина была в частотном распределении не по возрасту, а по высоте человечков и по цвету платья.
Чем выше человечек, тем выше частота.
Поэтому на ПЧ должны быть женщины одного небольшого роста и в каком-нибудь сереньком платьице.

Аватара пользователя
ТоварисчЪ
Сообщения: 93
Зарегистрирован: 12 сен 2009, 20:41
Откуда: Московская губерния

#10

#10 Сообщение ТоварисчЪ » 13 сен 2009, 09:03

Бабы сеют, бабы жнут
Мужики учет ведут :-D
Аксиома.

Аватара пользователя
Sanych
Сообщения: 2365
Зарегистрирован: 10 сен 2009, 21:50
Откуда: С-Петербург

#11

#11 Сообщение Sanych » 13 сен 2009, 09:06

В 62г. такие картинки воспринимались, как обычное явление... А сейчас, это уже "нелепица".

Аватара пользователя
ТоварисчЪ
Сообщения: 93
Зарегистрирован: 12 сен 2009, 20:41
Откуда: Московская губерния

#12

#12 Сообщение ТоварисчЪ » 13 сен 2009, 09:14

Андрей Н писал(а):Немного не согласен, Коллега-Товарищ.
Предполагаю, что идея Мощевитина была в частотном распределении не по возрасту, а по высоте человечков и по цвету платья.
Чем выше человечек, тем выше частота.
Поэтому на ПЧ должны быть женщины одного небольшого роста и в каком-нибудь сереньком платьице.
Немного несогласен, коллега.
Насчот выше.
Частота - одна, несущая, а брунетки-блондинки, это у художника зашифровано как положительная-отрицательная полуволна.

Дмитрий
Сообщения: 316
Зарегистрирован: 10 сен 2009, 12:24
Откуда: Россия, город Москва.
Поблагодарили: 1 раз

#13

#13 Сообщение Дмитрий » 13 сен 2009, 10:34

ТоварисчЪ
:-D :-D :-D :-D :-D :-D :-D
С уважением BOOTY

Аватара пользователя
Андрей Н
Сообщения: 2916
Зарегистрирован: 10 сен 2009, 21:50
Откуда: г.Нижний Новгород
Благодарил (а): 92 раза
Поблагодарили: 84 раза

#14

#14 Сообщение Андрей Н » 13 сен 2009, 14:29

ТоварисчЪ писал(а):
Немного несогласен, коллега.
Насчот выше.
Частота - одна, несущая, а брунетки-блондинки, это у художника зашифровано как положительная-отрицательная полуволна.
Позвольте не согласиться с Вами, Коллега,

Белые и черные платья у женщин символизируют различные высокочастоные несущие, т.е. различные станции.

Это же подтверждает первый рисунок с описанием детектора. Где все женщины в АМ-колебании в платьях одного цвета.
Последний раз редактировалось Андрей Н 13 сен 2009, 14:45, всего редактировалось 1 раз.

Аватара пользователя
Витько
Сообщения: 197
Зарегистрирован: 11 сен 2009, 08:37

#15

#15 Сообщение Витько » 13 сен 2009, 14:41

Да, коллега, соглашусь.
Женщины, они всегда такие разные, как высокочастотные несущиееся :-D
Галерея картинок по радиотематике http://oldradio.su/main.php?g2_itemId=363

RTeh
Сообщения: 768
Зарегистрирован: 09 сен 2009, 22:26
Откуда: Россия, Череповец
Благодарил (а): 1 раз
Поблагодарили: 47 раз
Контактная информация:

#16

#16 Сообщение RTeh » 13 сен 2009, 15:52

Есть пара интересных книг с подобными иллюстрациями, если не забуду - выложу. :)

Аватара пользователя
Андрей Н
Сообщения: 2916
Зарегистрирован: 10 сен 2009, 21:50
Откуда: г.Нижний Новгород
Благодарил (а): 92 раза
Поблагодарили: 84 раза

#17

#17 Сообщение Андрей Н » 13 сен 2009, 17:36

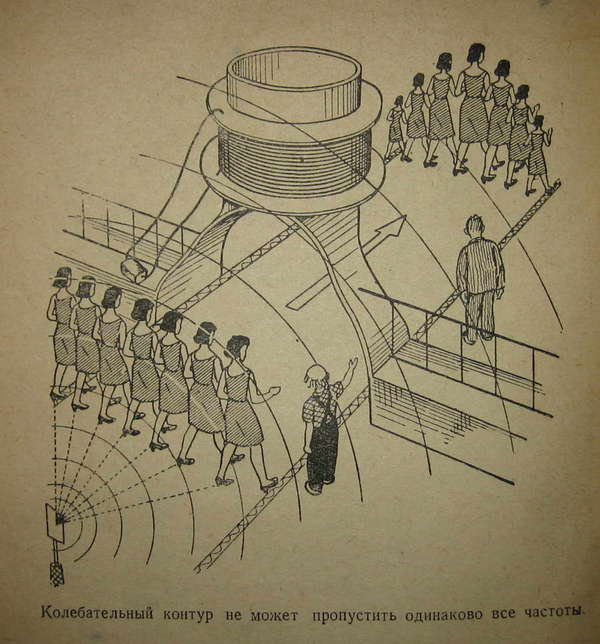

Вот еще несколько картинок из этой книжки про эксперименты с женщинами :)


Ну и про борьбу с лампами:

Аватара пользователя
ТоварисчЪ
Сообщения: 93
Зарегистрирован: 12 сен 2009, 20:41
Откуда: Московская губерния

#18

#18 Сообщение ТоварисчЪ » 13 сен 2009, 17:59

Да уж картинки с женщинами еще те.
Художник постарался, видно допекли его жена с тещей :-D
Милиция бдит, б направо и налево, честные вперед, ужос :D .

Аватара пользователя
сергей-1
Сообщения: 64
Зарегистрирован: 10 сен 2009, 17:53
Откуда: москва измайлово

#19

#19 Сообщение сергей-1 » 13 сен 2009, 18:34

хорошая книга для начинающих

Аватара пользователя
Alexandr
Сообщения: 5716
Зарегистрирован: 14 сен 2009, 17:30
Откуда: Молдова, Кишинев
Благодарил (а): 197 раз
Поблагодарили: 232 раза

#20

#20 Сообщение Alexandr » 14 сен 2009, 22:00

Вообще-то, первая картинка сильно смягчена. Видно пожалели читателей - художник был гуманистом. Реально, в арке детектора должна была находиться гильотина, разрезающая входящих пополам: ниже талии - в одну сторону, выше - в другую. И только после этого, либо в катушке телефона, либо в емкости на землю, должно было быть разделение ВЧ и НЧ (половинок тетенек и девочек) :-D .

Аватара пользователя
LAMER
Сообщения: 5562
Зарегистрирован: 01 дек 2009, 17:19
Откуда: Братск Ирк.обл
Благодарил (а): 18 раз
Поблагодарили: 32 раза

#21

#21 Сообщение LAMER » 11 фев 2010, 15:30

бред если честно)вот про лампы понравилось))))))))))

Аватара пользователя
Mihail-1
Сообщения: 3252
Зарегистрирован: 14 сен 2009, 08:32
Откуда: Ближнее подмосковье
Благодарил (а): 27 раз
Поблагодарили: 21 раз

#22

#22 Сообщение Mihail-1 » 20 фев 2010, 16:27

Андрей Н
Классная книжка, может вышлите за денежку.
Напишите в личку цену, денежку могу сразу на сотовый положить.

Аватара пользователя
Андрей Н
Сообщения: 2916
Зарегистрирован: 10 сен 2009, 21:50
Откуда: г.Нижний Новгород
Благодарил (а): 92 раза
Поблагодарили: 84 раза

#23

#23 Сообщение Андрей Н » 20 фев 2010, 18:55

Mihail-1 писал(а):Андрей Н
Классная книжка, может вышлите за денежку.
Напишите в личку цену, денежку могу сразу на сотовый положить.
Здравствуйте, уважаемый Михаил,

Книжку просто Вам подарю.
Присылайте в личку почтовый адрес, найду книжку и вышлю Вам после праздников.

С уважением,
Андрей

Аватара пользователя
СССР-1
Сообщения: 8274
Зарегистрирован: 10 сен 2009, 14:45
Откуда: Москва
Благодарил (а): 62 раза
Поблагодарили: 52 раза
Контактная информация:

#24

#24 Сообщение СССР-1 » 20 фев 2010, 19:54

всегда радовали такие книжки - в них просто рассказывается о процесах, которые человек представляет себе часто неправильно, для начинающих - самый доходчивый вариант подачи информации ))
