Магнитофон Тембр (МАГ-59)

[радист54]

Может кто поможет, нужны размеры штекера включения доп. громкоговорителя на маг.Тембр, или его фото рядом с линейкой. Я считал там штекер как микрофонный, ан нет, похоже нужен длинней.

[Владимир Слесаренко]

Вот из нашего музея, там на фото найдете внеший вид. Такие применялись раньше на телефонных станциях, коммутаторах... http://www.rw6ase.narod.ru/000/mg/tembr_mag59m.html

[Phlanger]

...незнакомый дядя должен придти к вам со штангенциркулем, у вас нет своей линейки, или я чего-то не понял?

[Ы]

Да длинней на 5мм это штеккер старого ТЛФ оборудования ф 6.3мм
Я из этих старых навивкой пропаяной проволоки делал TRS джеки от нищеты

[радист54]

Спасибо, я понял какой надо, буду искать телефониста.

[николай денисьев]

В этом аппарате сам штекер в большинстве случаев утыкается корпусом в фальшпанель,а ведь должен в гнездо.Такое наблюдается со всеми современными наушниками,а у них достаточно тонкий корпус штекера.
Ну а маг-59м,он же ранний тембр начала 1964 года имеет вдобавок меньший диаметр гнезда под студийный разъём и насколько помню под другие контакты.

[Ы]

Еще раз:
длина сабжевого джека на 5мм больше современного TS джека т.е. "корпусная" часть ("земля") длиннее
диаметр тоже слегка больше
там обычное ТЛФ гнездо как в Комете 201

[радист54]

Спасибо, я все понял.

[Phlanger]

а не проще будет "типа стандартное" гнездо поставить?

[Ы]

Конечно проще, однако что б ни делать лишь бы утомиться

[сухи]

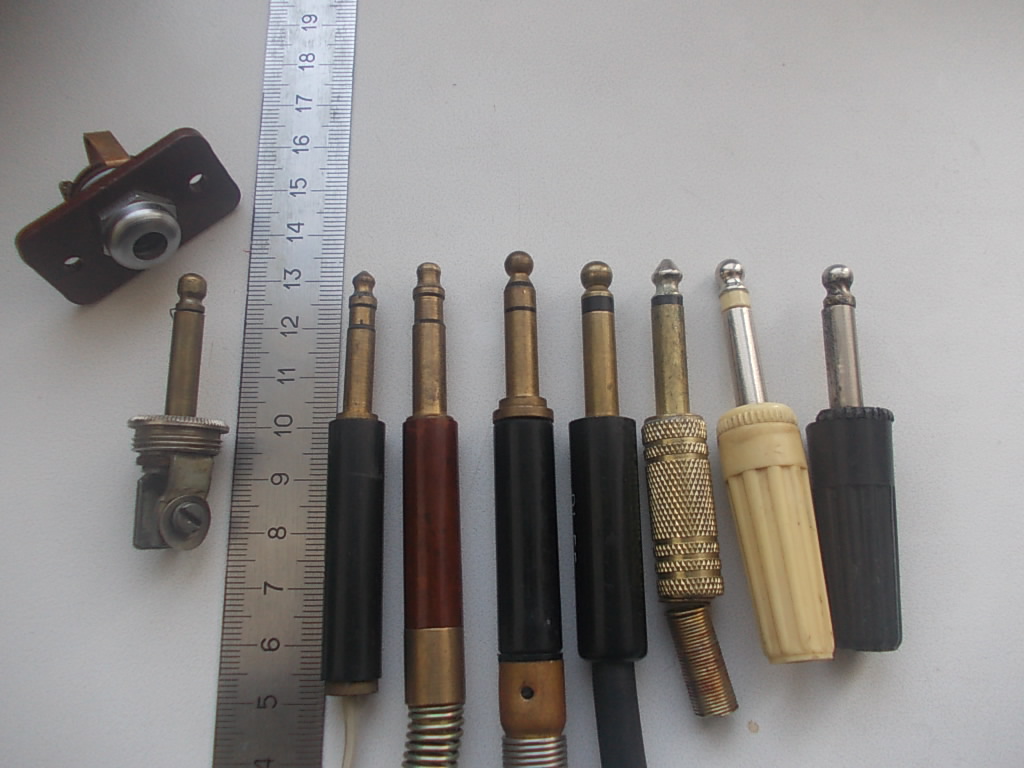

Слева и справа от линейки-втыкаются. Крайний левый-втыкается, но не лэзет. Слева-направо, начиная с 3-го-не втыкаются ни при каких обстоятельствах. Второй слева-от доп. АС м-на Тембр 1965г.в. Длина-30(29)мм.

[радист54]

Замечательная фотогалерея, спасибо.
Теперь есть что показать, когда спрашиваешь. Всех знакомых телефонистов уже напряг.

[сухи]

Всех знакомых телефонистов уже напряг.

Токарей надо напрягать.

[радист54]

С токарями сложнеее, а бывших телефонистов нашел. Они оказались запасливые, думаю найдут.
